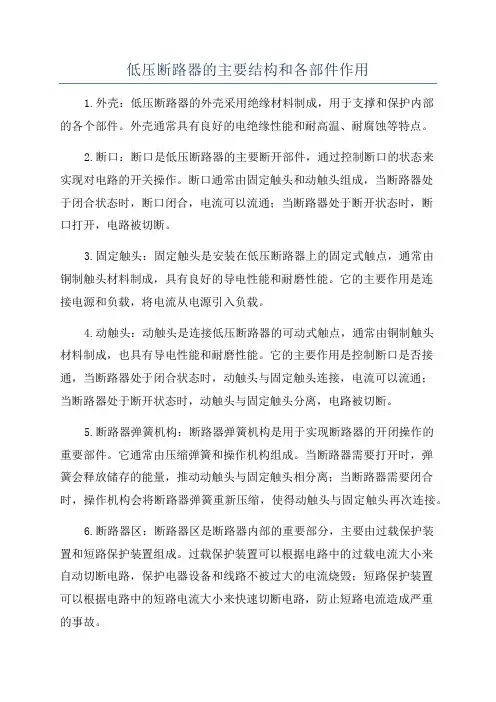

低压断路器的主要结构和各部件作用1.外壳：低压断路器的外壳采用绝缘材料制成，用于支撑和保护内部的各个部件。
外壳通常具有良好的电绝缘性能和耐高温、耐腐蚀等特点。
2.断口：断口是低压断路器的主要断开部件，通过控制断口的状态来实现对电路的开关操作。
断口通常由固定触头和动触头组成，当断路器处于闭合状态时，断口闭合，电流可以流通；当断路器处于断开状态时，断口打开，电路被切断。
3.固定触头：固定触头是安装在低压断路器上的固定式触点，通常由铜制触头材料制成，具有良好的导电性能和耐磨性能。
它的主要作用是连接电源和负载，将电流从电源引入负载。
4.动触头：动触头是连接低压断路器的可动式触点，通常由铜制触头材料制成，也具有导电性能和耐磨性能。
它的主要作用是控制断口是否接通，当断路器处于闭合状态时，动触头与固定触头连接，电流可以流通；当断路器处于断开状态时，动触头与固定触头分离，电路被切断。
5.断路器弹簧机构：断路器弹簧机构是用于实现断路器的开闭操作的重要部件。
它通常由压缩弹簧和操作机构组成。
当断路器需要打开时，弹簧会释放储存的能量，推动动触头与固定触头相分离；当断路器需要闭合时，操作机构会将断路器弹簧重新压缩，使得动触头与固定触头再次连接。
6.断路器区：断路器区是断路器内部的重要部分，主要由过载保护装置和短路保护装置组成。
过载保护装置可以根据电路中的过载电流大小来自动切断电路，保护电器设备和线路不被过大的电流烧毁；短路保护装置可以根据电路中的短路电流大小来快速切断电路，防止短路电流造成严重的事故。
7.电磁脱扣：电磁脱扣是用于保护电路免受电源瞬时故障和其他不正常情况的影响，通过对断路器的额定电流、额定工作时间和环路电压等参数进行监测，当电路存在故障时，电磁脱扣会迅速切断电路，确保电路的安全运行。
综上所述，低压断路器的主要结构和各部件作用包括外壳用于支撑和保护内部部件，断口实现电路的开断操作，固定触头连接电源和负载，动触头控制断口状态，断路器弹簧机构实现开闭操作，断路器区实现过载和短路保护，电磁脱扣保护电路免受故障影响。
低压断路器的结构和工作原理低压断路器是一种广泛应用于低压电路中的电气保护设备。
它能够在电路发生过载、短路等故障时及时地切断电路，起到保护电路和设备的作用。
下面将介绍低压断路器的结构和工作原理。
1. 结构低压断路器通常由三个主要部分组成：断路器本体、电磁触头系统和触发机构。
（1）断路器本体：断路器本体是低压断路器的主体部分，由导电片、固定触头、动触头、弹簧机构等组成。
当电路发生过载或短路时，自动跳闸，防止电流过大损坏电气设备。
（2）电磁触头系统：电磁触头系统是低压断路器的核心部分，它能够感应电路中的电流大小，并在电流达到一定值时切断电路。
电磁触头系统通常由线圈、铁芯、触头等组成。
（3）触发机构：触发机构是低压断路器的控制部分，它能够在电路发生故障时迅速切断电路，从而起到保护电气设备的作用。
触发机构通常由电磁铁、弹簧机构、电子控制器等组成。
2. 工作原理低压断路器的工作原理可以概括为“感应、跳闸、保护”。
当电路中出现过载或短路时，电路中的电流会急剧增加，这时电磁触头系统会感应到电流大小，并产生磁场作用力，使动触头受力瞬间跳动，与固定触头分离，从而切断电路，实现保护作用。
低压断路器的感应系统采用不同的工作原理，包括热式、磁式、电子式等多种方式。
其中热式为最早的一种感应方式，它在过载或短路时通过热元件的温度上升来触发跳闸。
磁式则是采用电磁感应原理，产生磁场作用力来触发跳闸。
电子式断路器采用电子元件进行感应和控制，具有精度高、响应速度快等优点。
总之，低压断路器是一种重要的电气保护设备，它能够在电路发生故障时及时切断电路，保护电气设备不受损坏，确保电路的安全稳定运行。
低压断路器的原理
低压断路器是一种用于保护电路和电气设备的安全装置，它能够在电路发生过载、短路或其他故障时及时切断电源，以防止设备受损或发生火灾。
低压断路器的工作原理主要包括热膨胀原理、电磁原理和磁力原理。
1. 热膨胀原理：低压断路器内部装有热元件，当电流超过额定值时，电流通过热元件会使其发热，随着温度升高，热元件膨胀量增大，最终触发断路器的动作机构，切断电源。
这种原理适用于对短时间过载电流进行保护。
2. 电磁原理：低压断路器中还配备有电磁元件，当电路发生短路时，短路电流会使电磁元件产生强大的磁场，该磁场作用于断路器的触动机构，使其动作并切断电源。
这种原理适用于对较大的故障电流进行保护。
3. 磁力原理：低压断路器还利用磁力原理进行保护。
在正常情况下，电流从线圈中流过，磁场非常弱。
但当电路发生故障时，故障电流会使线圈中的磁场增强，进而吸引断路器的动作机构使其切断电源，以保护电路和设备的安全。
综上所述，低压断路器的工作原理是基于热膨胀原理、电磁原理和磁力原理，通过相应的元件和机构实现对电路过载、短路等故障的保护。
这些原理的组合使用，能够在电路发生故障时迅速切断电源，保护设备和人身安全。

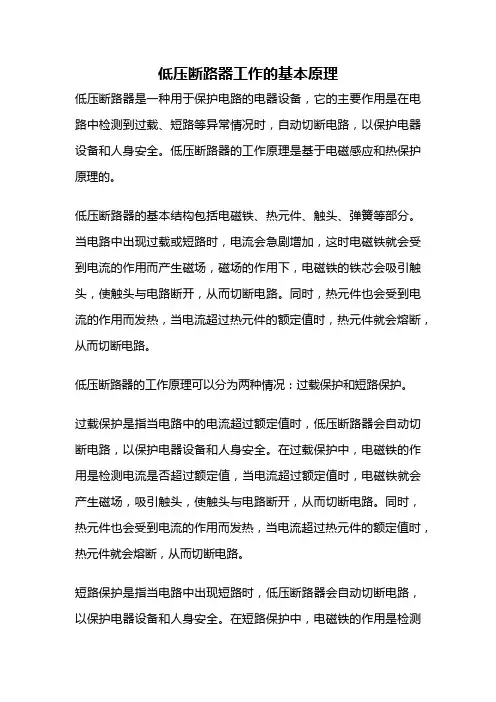

低压断路器工作的基本原理低压断路器是一种用于保护电路的电器设备，它的主要作用是在电路中检测到过载、短路等异常情况时，自动切断电路，以保护电器设备和人身安全。
低压断路器的工作原理是基于电磁感应和热保护原理的。
低压断路器的基本结构包括电磁铁、热元件、触头、弹簧等部分。
当电路中出现过载或短路时，电流会急剧增加，这时电磁铁就会受到电流的作用而产生磁场，磁场的作用下，电磁铁的铁芯会吸引触头，使触头与电路断开，从而切断电路。
同时，热元件也会受到电流的作用而发热，当电流超过热元件的额定值时，热元件就会熔断，从而切断电路。
低压断路器的工作原理可以分为两种情况：过载保护和短路保护。
过载保护是指当电路中的电流超过额定值时，低压断路器会自动切断电路，以保护电器设备和人身安全。
在过载保护中，电磁铁的作用是检测电流是否超过额定值，当电流超过额定值时，电磁铁就会产生磁场，吸引触头，使触头与电路断开，从而切断电路。
同时，热元件也会受到电流的作用而发热，当电流超过热元件的额定值时，热元件就会熔断，从而切断电路。
短路保护是指当电路中出现短路时，低压断路器会自动切断电路，以保护电器设备和人身安全。
在短路保护中，电磁铁的作用是检测电流是否超过额定值，当电流超过额定值时，电磁铁就会产生磁场，吸引触头，使触头与电路断开，从而切断电路。
同时，热元件也会受到电流的作用而发热，当电流超过热元件的额定值时，热元件就会熔断，从而切断电路。
此外，低压断路器还具有短路电流的瞬时保护功能，当电路中出现短路时，低压断路器会在瞬间切断电路，以避免电路中的电流过大而造成损坏。
低压断路器的工作原理是基于电磁感应和热保护原理的，它可以有效地保护电器设备和人身安全。
在实际应用中，低压断路器的选择应根据电路的额定电流、额定电压、额定短路电流等参数进行选择，以确保电路的安全可靠。
同时，在使用低压断路器时，应注意定期检查和维护，以确保其正常工作。
什么是低压断路器?低压断路器的作用、结构及工作原理、主要技术参数和分类低压断路器是一种主要的开关电器。
广泛地应用于配电系统和电力拖动掌握系统，用做电源的隔离、电气设备的爱护和掌握。
本文主要介绍低压断路器的结构、工作原理及主要性能参数等。
一、低压断路器的作用1、用于低压配电电路非频繁通断掌握；2、在电路发生短路、过载或欠电压等故障时，自动分断电路。
图1 低压断路器二、低压断路器结构及工作原理结构：低压断路器由操作机构、触点、爱护装置(各种脱扣器)、灭弧系统等组成。
可实现短路、过载、失压爱护。
图2 低压断路器原理图图3 塑壳式低压断路器原理图1-主触头；2-自由脱扣器；3-过电流脱扣器；4-分励脱扣器；5-热脱扣器；6-失压脱扣器；7-按钮三、图形及文字符号图4 断路器的符号四、低压断路器的主要技术参数1、额定电压：是指与能断力量及使用类别相关的电压值。
对多相电路是指相间的电压值。
2、额定电流：是脱扣器能长期通过的电流。
对带可调式脱扣器的断路器是可长期通过的最大电流。
3、通断力量：是指断路器在规定的电压、频率以及规定的线路参数（沟通电路为功率因数，直流电路为时间常数）下，所能接通和分断的短路电流值。
4、分断时间：是指断路器切断故障电流所需的时间。
五、低压断路器的分类1、万能式断路器（或称为框架式断路器）：作配电网络的爱护开关，用在额定电流比较大或有选择性爱护要求时。
2、塑料外壳式断路器：除作配电网络的爱护开关外，还可用作电动机、照明电路及电热器的掌握开关，用在短路电流不太大的场合。
3、模块化小型断路器：用于半导体整流元件和整流装置的爱护。
4、智能化断路器：用于短路电流相当大的电路中。
低压断路器的结构和工作原理一、低压断路器的结构：1.外壳：低压断路器的外壳通常由不可燃材料制成，用于保护内部的电气元件，防止外部环境对其造成损害。
2.触头：低压断路器的触头用于与电路连接，当电流通过触头时，会产生一定的触点电阻和接触电阻，同时还会由于触点的磨损而产生电弧。
3.电磁系统：低压断路器的电磁系统主要由电磁线圈和铁芯组成。
当电流超过设定值时，电磁线圈会产生磁场，使得铁芯受力，进而通过机械传动系统断开触头。
4.弹簧系统：低压断路器的弹簧系统主要用于控制断路器的闭合和分合速度。
当电流超过设定值时，电磁系统将触头断开后，弹簧系统会使触头迅速分开，以防止电弧的产生。
5.触头系统：低压断路器的触头系统主要由固定触头和动触头组成。
当断路器闭合时，固定触头和动触头通过力学传动系统连接，形成闭合状态。
6.辅助触头系统：低压断路器的辅助触头系统用于实现断路器的多重保护功能，如短路保护、欠压保护、过压保护等。
辅助触头系统通常由感应器、电路板和继电器等组成。
二、低压断路器的工作原理：1.过载保护：当电路中的电流超过设定值时，电磁系统将产生磁场，使得铁芯受力，通过机械传动系统使触头迅速断开，切断电路。
同时，弹簧系统的作用使得触头迅速分开，以防止电弧的产生。
当过载消失后，断路器可以通过手动关闭开关来重新接通电路。
2.短路保护：当电路中发生短路故障时，电磁系统会迅速产生磁场，使得铁芯受力，通过机械传动系统使触头断开，切断电路。
同时，弹簧系统的作用迅速分开触头，以防止电弧的产生。
在短路消失后，断路器可以通过手动关闭开关重新接通电路。
3.辅助保护：低压断路器还可以通过辅助触头系统实现短路保护、欠压保护、过压保护等功能。
例如，当电路中发生短路故障时，感应器会检测电流的变化，并将信号传输给继电器，继电器再通过电路板的控制切断电路。
同样地，欠压保护和过压保护也可以通过感应器和继电器来实现。
综上所述，低压断路器结构复杂，工作原理基于电磁和力学原理。
一、概述低压断路器主要是安装到配电箱、开关柜等设备当中，我们也可以将它当做是一种保护开关或是自动开关来看待，通常是起到接通或是分断短路电流的作用，并提供负荷、欠压、短路以及漏电等现象故障保护功能。
现如今被广泛的安装到低压配电系统中的各个级别馈出线上，还有各种机械设备电源控制与用电终端的控制保护进行使用。
二、低压断路器的结构总体来说低压断路器的结构可分为动静触头、灭弧机构、保护装置以及操作机构等几个重要部件组装而成，具体的说明如下：其中动静触头的作用就是来对电路出现故障前后执行接通或者分断动作，而低压断路器的触头技术要求则是具备能够稳定可靠的地接通和分断极限短路电流及以下的电路电流能力，同时需要可以做到长期工作制的电流，并在规定的使用寿命次数内执行动作后不会出现有严重的磨损现象。
灭弧机构在低压断路器中的安全作用比较大，一般情况下都是用来熄灭触头之间在断开电路后所产生的电弧。
其结构可分为强力弹簧机构可实现断路器触头的迅速分合动作，另一个则是在触头上面位置装配的灭弧室。
在低压断路器中的保护装置通常是利用了脱扣器来实现，其中包含了欠压、分励、过电流等不同形式的脱扣器来对配电系统进行保护。
欠压保护就是利用了低压断路器结构中的欠压脱扣器对工作电压的波动幅度进行监控，出现电压降低到百分之七十到三十五的额定电压或发生故障时，会反馈到断路器并立即执行分断动作，要是电压低于百分之三十五时能防止断路器闭合。
低压断路器的操作机构可分为传动与自由脱扣，其中自由脱扣的主要作用就是能让传动机构和触头之间形成联系。
三、低压断路器的工作原理其工作原理是通过手动或电动的方式对主触点进行操作，在闭合之后自由脱扣器会把主触点锁定在合闸的位置上。
同时塑壳断路器会利用过电流保护装置的线圈与热脱扣器的热元件与主要电路形成串联，这个时候欠压脱扣装置的线圈会和电源形成并联。
当发生了短路与过载时，过电流保护装置的衔铁自动吸合，促使自由脱扣机构执行动作主触头与主电路实现断开。
低压断路器功能作用有哪些_低压断路器分类及工作原理
1、低压断路器的概念低压断路器又称自动空气开关或自动空气断路器，简称断路器。
它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。
而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。
2、低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1触头系统
触头（静触头和动触头）在断路器中用来实现电路接通或分断。
触头的基本要求为：
（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；
（2）长期工作制的工作电流；
（3）在规定的电寿命次数内，接通和分断后不会严重磨损。
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。
大型断路器每相除主触头外，还有副触头和弧触头。
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。
2.2灭弧系统
灭弧系统用来熄灭触头间在断开电路时产生的电弧。
灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。
2.3操动机构。

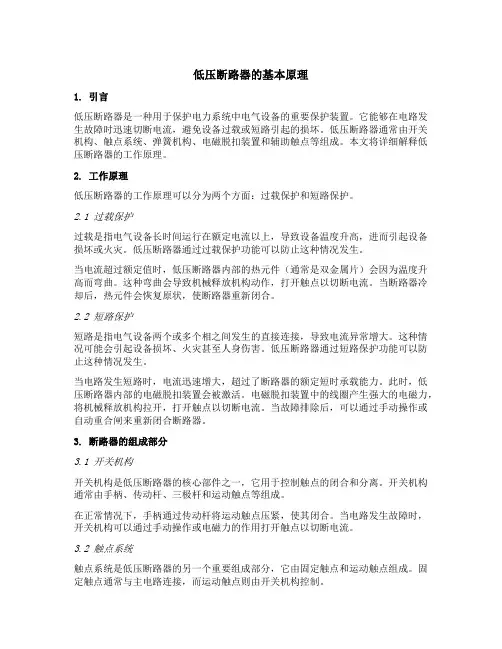

低压断路器的基本原理1. 引言低压断路器是一种用于保护电力系统中电气设备的重要保护装置。
它能够在电路发生故障时迅速切断电流，避免设备过载或短路引起的损坏。
低压断路器通常由开关机构、触点系统、弹簧机构、电磁脱扣装置和辅助触点等组成。
本文将详细解释低压断路器的工作原理。
2. 工作原理低压断路器的工作原理可以分为两个方面：过载保护和短路保护。
2.1 过载保护过载是指电气设备长时间运行在额定电流以上，导致设备温度升高，进而引起设备损坏或火灾。
低压断路器通过过载保护功能可以防止这种情况发生。
当电流超过额定值时，低压断路器内部的热元件（通常是双金属片）会因为温度升高而弯曲。
这种弯曲会导致机械释放机构动作，打开触点以切断电流。
当断路器冷却后，热元件会恢复原状，使断路器重新闭合。
2.2 短路保护短路是指电气设备两个或多个相之间发生的直接连接，导致电流异常增大。
这种情况可能会引起设备损坏、火灾甚至人身伤害。
低压断路器通过短路保护功能可以防止这种情况发生。
当电路发生短路时，电流迅速增大，超过了断路器的额定短时承载能力。
此时，低压断路器内部的电磁脱扣装置会被激活。
电磁脱扣装置中的线圈产生强大的电磁力，将机械释放机构拉开，打开触点以切断电流。
当故障排除后，可以通过手动操作或自动重合闸来重新闭合断路器。
3. 断路器的组成部分3.1 开关机构开关机构是低压断路器的核心部件之一，它用于控制触点的闭合和分离。
开关机构通常由手柄、传动杆、三极杆和运动触点等组成。
在正常情况下，手柄通过传动杆将运动触点压紧，使其闭合。
当电路发生故障时，开关机构可以通过手动操作或电磁力的作用打开触点以切断电流。
3.2 触点系统触点系统是低压断路器的另一个重要组成部分，它由固定触点和运动触点组成。
固定触点通常与主电路连接，而运动触点则由开关机构控制。
在正常情况下，固定触点和运动触点之间通过弹簧保持闭合状态。
当开关机构打开时，弹簧会将运动触点迅速分离，并形成一个电弧。
塑壳式低压断路器工作原理塑壳式低压断路器是一种常见的电力设备，用于保护电路免受过载和短路等故障的影响，确保电力系统的安全运行。
它的工作原理基于电磁原理和热效应原理，通过自动检测电流大小和温度变化来实现对电路的保护。
塑壳式低压断路器通常由外壳、触头、弹簧、电磁线圈、熔丝和热释放器等部件组成。
当电路中的电流超过设定值时，断路器会自动打开，切断电路，以防止电流过大造成设备损坏或火灾等危险。
以下将详细介绍塑壳式低压断路器的工作原理。
1. 电磁原理：塑壳式低压断路器中的电磁线圈起着重要作用。
当电路中的电流超过额定值时，电流通过电磁线圈产生的磁场会使得电磁线圈中的铁芯受力，使得触头打开，切断电路。
这是一种基于电磁感应原理的保护机制。
2. 热效应原理：塑壳式低压断路器中的热释放器起到了热保护的作用。
当电路中的电流长时间超过额定值时，热释放器会感应到电路中的过热情况，热释放器内部的热敏元件会被电流加热，当温度升高到一定程度时，热释放器会自动触发，使触头打开，切断电路。
这是一种基于热效应原理的保护机制。
综合考虑电磁原理和热效应原理，塑壳式低压断路器能够有效地对电路进行保护。
当电路中的电流超过额定值或温度过高时，断路器会自动切断电路，以保护电器设备和人身安全。
塑壳式低压断路器的工作原理可以通过以下步骤进行详细描述：1. 断路器处于正常工作状态时，电流正常通过触头和导电材料。
触头通过弹簧压紧，保证电路的稳定通断。
2. 当电路中的电流超过额定值时，电磁线圈中产生的磁场会使得触头受力，触头弹簧无法保持压紧状态，触头自动打开，切断电路。
3. 如果电路中的电流仍然过大，热释放器开始发挥作用。
热释放器中的热敏元件在电流加热的作用下，温度升高。
当温度升高到一定程度时，热释放器会自动触发，使触头打开，切断电路。
4. 一旦断路器打开，电路中的电流会中断，防止电流过大造成设备受损或火灾等危险。
同时，断路器的外壳也能保护人身安全，防止触电事故的发生。
低压断路器的主要结构和各部件作用低压断路器是一种用于电力系统中的负载开关设备，广泛应用于低压配电系统、工业控制系统和家庭电气设备中。
它主要由外壳、断路机构、电磁触头和辅助结构等组成。
下面将详细介绍低压断路器的主要结构和各部件的作用。
1.外壳：外壳是低压断路器的外部包装，主要由绝缘材料制成，用于防止外部灰尘、水分等杂质进入断路器内部，保护内部元件的安全运行。
2.断路机构：断路机构是低压断路器的核心部分，主要由导电触头、固定触头、弹簧、操作机构、热释放装置等组成。
断路机构的作用是在断路器故障时迅速脱离电路，切断电流，保护电网和负载设备的安全运行。
-导电触头：导电触头是断路机构的动触头，可以通过操作机构实现接通和断开电路。
当低压断路器正常运行时，导电触头始终处于闭合状态，保证电流正常传输。
-固定触头：固定触头是断路机构的静触头，用于固定导电触头，以保证接触良好，防止发生过热或电弧现象。
-弹簧：弹簧是断路机构的动力源，通过弹性力量保持导电触头闭合，当断路器发生故障时，弹簧能够快速将触头从闭合位置弹出，切断电流。
-操作机构：操作机构是断路机构的控制装置，由手动或电动装置组成。
操作机构可以实现低压断路器的远程控制、状态显示和故障保护等功能。
-热释放装置：热释放装置是断路机构的重要安全保护装置，主要根据负载电流的大小，监测断路器内部的温度变化。
当负载电流超过额定值时，热释放装置会自动释放热能，使断路器跳闸，切断电流，保护设备安全运行。
3.电磁触头：电磁触头是低压断路器的电磁释放机构，主要由线圈、铁芯和移动触头等组成。
当短路或过载电流超过设定值时，电磁触头会受到电流作用力，产生吸合力，将断路机构脱离闭合状态，切断电流，保护电路和负载设备。
4.辅助结构：辅助结构包括过载保护装置、短路保护装置、电流互感器等。
它们通过监测电路中的电流变化，实时检测故障信息，并采取相应的保护措施，防止电路过负荷、短路等故障，提高断路器的安全性能。
低压断路器工作原理低压断路器是一种用于电路保护的重要设备，它能够在电路发生过载或短路时迅速切断电源，起到保护电器设备和人身安全的作用。
那么，低压断路器是如何工作的呢？接下来我们将详细介绍低压断路器的工作原理。
首先，低压断路器由断路器本体和辅助触头两部分组成。
断路器本体包括电磁铁、触头、弹簧机构等部件，而辅助触头则包括辅助触头和过载保护装置。
当电路正常工作时，电流通过触头和导电片，形成一个磁场，使得电磁铁产生吸引力，保持触头闭合状态。
当电路发生过载或短路时，电流急剧增加，磁场也随之增强，使得电磁铁产生更大的吸引力，触头瞬间被吸引，打开电路，实现了电路的快速切断。
其次，低压断路器的过载保护装置起到了重要的作用。
当电路发生过载时，过载保护装置会感应到电流异常，通过控制电磁铁的动作，使得触头打开，切断电路。
这样可以有效防止电器设备因过载而受损，同时也保护了电路的安全稳定运行。
此外，低压断路器还具有手动和远动两种操作方式。
手动操作是指通过手动操作机构，直接控制触头的开闭状态；而远动操作则是通过远程控制装置，实现对断路器的远程控制。
这种操作方式使得断路器的使用更加灵活方便，可以根据实际情况进行选择。
最后，低压断路器还具有可靠性高、灵敏度好、动作速度快等特点。
在电路发生故障时，低压断路器能够迅速切断电源，保护电器设备和人身安全。
而且，低压断路器的触头材料采用特殊合金制造，能够在断开电路时迅速消除电弧，保护电器设备不受损坏。
综上所述，低压断路器是一种电路保护设备，通过电磁原理和过载保护装置实现对电路的快速切断，保护电器设备和人身安全。
它的可靠性高、灵敏度好、动作速度快等特点，使得它在电路保护领域有着重要的应用价值。
希望通过本文的介绍，能够让大家对低压断路器的工作原理有更深入的了解。
低压断路器
低压断路器(也称自动空气开关)是一种既可以接通和分断正常负荷电流和过负荷电流，又可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有过负荷、短路、过载、欠电压、漏电保护等功能。
低压断路器既可以手动直接操作，也可以电动操作，还可以远方遥控操作。
1.结构与工作原理
低压断路器(也称自动空气开关)主要由触头、灭弧装置、操动机构、保护装置等组成。
低压断路器的保护装置由各种脱扣器来实现，其脱扣器形式有过电流脱扣器、热脱扣器、欠电压脱扣器、分励脱扣器等。
低压断路器的外形及结构分别。
低压断路器的主触点1依靠操动机构手动或电动合闸，主触点闭合后，自由脱扣机构(2和3)将主触点锁在合闸位置上。
低压断路器的型号含义和电器符号分别。
(1)过电流脱扣器。
过电流脱扣器12的线圈与被保护电路串联，当电路正常工作时，衔铁 11不能被电磁铁吸合;当线路中出现短路故障时，衔铁被电磁铁吸合，通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开，切断电路起到短路保护作用。
(2)热脱扣器。
热脱扣器9与被保护电路串联，当出现过载现象时，线路中电流增大，双金属片弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。
(3)欠电压脱扣器。
欠电压脱扣器8并联在断路器的电源测，当电源
侧停电或电源电压过低时，衔铁释放，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠电压及零压保护的作用。
低压断路器低压断路器即低压自动空气开关，又称自动空气断路器,简称断路器。
它集控制和多种保护功能于一体，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机，是低压配电网络和电力拖动系统中常用的重要保护电器之一。
作用:兼有刀开关和熔断器的作用1.低压断路器结构及工作原理低压断路器主要由主触点及灭弧装置、各种脱扣器、自由脱扣机构和操作机构等部分组成。
热脱扣器由热元件和双金属片构成，作过载保护，过载时热元件发热使双金属片受热弯曲，推动脱扣器动作使断路器分闸。
欠电压脱扣器是指电路中电压不足或失去电压时切断电路，起到欠电压保护作用。
欠压脱扣器的线圈直接接在电源上，衔铁处于吸合状态，断路器可以正常合闸，当断电或电压低时，欠压脱扣器的吸力小于弹簧的作用力，弹簧拉动动铁芯向上运动从而推动脱扣器使其脱扣，实现断路器跳闸功能。
2.低压断路器的型号含义及图形符号3.低压断路器跳闸原因分析1）合上闸的时候会立马跳闸，并且此时蓝色按钮也会弹起，说明电路当中有漏电的地方；2）合上闸的时候会立马跳闸，并伴有“砰”的一声，此时蓝色按钮未弹起，说明电路当中有短路的情况；3）合上闸的后过大约八到十分钟才跳闸，此时要用手背去摸一摸开关两侧，若温度非常高，说明开关内部触点接触不良导致的发热，此时需要换新的开关；若温度不高，说明应该是开关过载，电流过大导致的。
4.低压断路器的选择原则1）其额定电压和额定电流应不小于线路的正常工作电压和负载电流。
2）热脱扣器的脱扣整定电流应等于所控负载的额定电流。
3）电磁脱扣器的脱扣整定电流应大于负责正常工作时可能出现的峰值电流。
用于控制电动机的断路器，其值应大于1.5—1.7倍的电动机起动电流。
低压断路器的结构和工作原理?断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
.空气开关内部比较精密，原理却甚为简单。
它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。
比较安全又不用换保险，是很好的推荐。
自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
低压断路器的结构和工作原理自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成自动空气开关的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
一、引言低压断路器分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有DWl5、DWl6、DWl7(ME)、DW45等系列，塑壳断路器主要生产有DZ20、CMl、TM30等系列。
断路器都是由本体和附件组成。
本体是不带任何附件，但能确保顺利合、分电路，并且有在电路或设备发生过载、短路等事故时，自动切断故障的功能，而附件作为断路器功能的派生补充，为断路器增加了控制手段和扩大保护功能，使断路器的使用范围更广、保护功能更齐全、操作和安装方式更多。
目前断路器附件已成为断路器不可分割的一个重要部分。
但附件并不是越齐全越好，这就要根据具体的控制线路和保护线路来合理地应用附件，避免造成不必要的浪费，同时要分清电压等级，交流或直流，辅助触头的对数等，如应用不当，不但不起保护作用，而且还会造成很大的经济损失。
下面对断路器的附件功能和应用进行分析，使用户在应用断路器附件时有所帮助。
二、内部附件1．辅助触头；与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。
万能式断路器有六对触头(三常开、三常闭)，DW45有八对触头(四常开、四常闭)。
塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。
操作性能次数与断路器的操作性能总次数相同。
2．报警触头：用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。
由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。
报警触头的工作电流一般不会超过1A。
3．分励脱扣器：是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。
分励脱扣器是一种远距离操纵分闸的附件。
当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠分断断路器。
分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。
塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按钮，分励线圈始终不再通电就避免了线圈烧损情况的产生。
当断路器再扣合闸后，微动开关重新处于常闭位置。
但万能式DW45产品在出厂时要由用户在使用时在分励脱扣器线圈之前串联一组常开触头。
4．欠电压脱扣器：欠电压脱扣器是在它的端电压降至某一规定范围时，使断路器有延时或无延时断开的一种脱扣器，当电源电压下降(甚至缓慢下降)到额定工作电压的70％至35％范围内，欠电压脱扣器应运作，欠电压脱扣器在电源电压等于脱扣器额定工作电压的35％时，欠电压脱扣器应能防止断路器闭全；电源电压等于或大于85％欠电压脱扣器的额定工作电压时，在热态条件下，应能保证断路器可靠闭合。
因此，当受保护电路中电源电压发生一定的电压降时，能自动断开断路器切断电源，使该断路器以下的负载电器或电气设备免受欠电压的损坏。
使用时，欠电压脱扣器线圈接在断路器电源侧，欠电压脱扣器通电后，断路器才能合闸，否则断路器合不上闸。
三、外部附件1．电动操作机构，是用于远距离自动分闸和合闸断路器的一种附件，电动操作机构有电动机操作机构和电磁铁操作机构两种，电动机操作机构为塑壳式断路器壳架等级额定电流400A及以上断路器和万能式断路器，电磁铁操作机构适用于塑壳断呼器壳架等级额定电流225A及以下断路器，无论是电磁铁或电动机，它们的吸合和转动方向都是相同，仅由电动操作机构内部的凸轮的位置来达到合、分，断路器在用电动机构操作时，在额定控制电压的85％-110％之间的任一电压下，应能保证断路器可靠闭合。
2．释能电磁铁：这种释能电磁铁适用于万能式断路器有电动机预储能机构(由电动储能机构使它的操作弹簧机构储能)。
当用户按下按钮，电磁铁线圈激励后，电磁铁闭合使储能弹簧释放，断路器合闸。
3．转动操作手柄，适用于塑壳断路器，在断路器的盖上装转动操作手柄的机构，手柄的转轴装在它的机构配合孔内，转轴的另一头穿过抽屉柜的门孔，旋转手柄的把手装在成套装置的门上面所露出的转轴头，把手的圆形或方形座用螺钉固定的门上，这样的安装能使操作者在门外通过手柄的把手顺时针或逆时针转动，来确保断路器的合闸或分闸。
同时转动手柄能保证断路器处于合闸时，柜门不能开启；只有转动手柄处于分闸或再扣，开关板的门才能打开。
在紧急情况下，断路器处于"合闸"而需要打开门板时，可按动转动手柄座边上的红色释放按钮。
4．加长手柄：是一种外部加长手柄，直接装于断路器的手柄上，一般用于600A 及以上的大容量断路器上，进行手动分合闸操作。
5．手柄闭锁装置：是在手柄框上装设卡件，手柄上打孔然后用挂锁锁起来。
主要用于断路器处于合闸工作状态时，不容许其他人分闸而引起停电事故，或断路器负载侧电路需要维修或不允许通电时，以防被人误将断路器合闸，从而保护维修人员的安全或用电设备的可靠使用。
6．接线方式：断路器的接线方式有板前、板后、插入式、抽屉式，用户如无特殊要求，均按板前供货，板前接线是常见的接线方式。
(1)板后接线方式：板后接线最大特点是可以在更换或维修断路器，不必重新接线，只须将前级电源断开。
由于该结构特殊，产品出厂时已按设计要求配置了专用安装板和安装螺钉及接线螺钉，需要特别注意的是由于大容量断路器接触的可靠性将直接影响断路器的正常使用，因此安装时必须引起重视，严格按制造厂要求进行安装。
(2)插入式接线：在成套装置的安装板上，先安装一个断路器的安装座，安装座上6个插头，断路器的连接板上有6个插座。
安装座的面上有连接板或安装座后有螺栓，安装座预先接上电源线和负载线。
使用时，将断路器直接插进安装座。
如果断路器坏了，只要拔出坏的，换上一只好的即可。
它的更换时间比板前，板后接线要短，且方便。
由于插、拔需要一定的人力。
因此目前我国的插入式产品，其壳架电流限制在最大为400A。
从而节省了维修和更换时间。
插入式断路器在安装时应检查断路器的插头是否压紧，并应将断路器安全紧固，以减少接触电阻，提高可靠性。
(3)抽屉式接线：断路器的进出抽屉是由摇杆顺时针或逆时针转动的，在主回路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离器，做到一机二用，提高了使用的经济性，同时给操作与维护带来了很大的方便，增加了安全性、可靠性。
特别是抽屉座的主回路触刀座，可与NT型熔断路器触刀座通用，这样在应急状态下可直接插入熔断器供电。
四、结束语由于分励脱扣器、欠电压脱扣器，电动操作机构和闭锁电磁铁具有不同的电压等级和交流、直流不同的电源，用户在订货时加以说明，同时用户在选用时不可能用单一的附件，如需两台断路器电气联锁(当一台合闸时，另一台必须分闸)则可选用辅助触头和分励脱扣器或电动操作机构，在进行板前和板后接线时一定要把螺钉紧固，以免烧坏断路器。
/cdbbs/2007-1/24/4459361.html交流断路器用于直流电路交流断路器可以派生为直流电路的保护，但必须注意三点改变：1、过载和短路保护。
①过载长延时保护。
采用热动式(双金属元件)作过载长延时保护时，其动作源为I2R，交流的电流有效值与直流的平均值相等，因此不需要任何改制即可使用。
但对大电流规格，采取电流互感器的二次侧电流加热者，则因互感器无法使用于直流电路而不能使用。
如果过载长延时脱扣器是采用全电磁式(液压式，即油杯式)，则延时脱扣特性要变化，最小动作电流要变大110％—140％，因此，交流全电磁式脱扣器不能用于直流电路(如要用则要重新设计)。
②短路保护。
热动—电磁型交流断路器的短路保护是采用磁铁系统的，它用于经滤波后的整流电路（直流)，需将原交流的整定电流值乘上一个1．3的系数。
全电磁型的短路保护与热动电磁型相同。
2、断路器的附件，如分励脱扣器、欠电压脱扣器、电动操作机构等；分励、欠电压均为电压线圈，只要电压值一致，则用于交流系统的，不需作任何改变，就可用于直流系统。
辅助、报警触头，交直流通用。
电动操作机构，用于直流时要重新设计。
3、由于直流电流不像交流有过零点的特性，直流的短路电流(甚至倍数不大的故障电流)的开断；电弧的熄灭都有困难，因此接线应采用二极或三极串联的办法，增加断口，使各断口承担一部分电弧能量。
1.低压断路器的用途低压断路器又称自动空气开关。
