RMM2系列塑料外壳式断路器安装使用说明书上海电器股份有限公司人民电器厂0LS.412.1451．适用范围RMM2 系列塑料外壳式断路器（以下简称断路器）主要用于交流50Hz，额定工作电压400V，额定电流630A 以下的配电网络中，作为分配电能和保护线路及电源设备免受过载、欠电压、短路的危害。

断路器也可对电动机进行过载、欠电压和短路保护。

断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。

断路器具有智能化保护功能，能提高供电可靠性，避免不必要的停电。

RMM2 塑料外壳式断路器带接地故障保护型过电流脱扣器后，除了原有的过载、短路保护功能之外，新增加了接地故障保护功能。

可以对一般过电流保护装置不能检测出的接地故障引起的火灾或其它危险提供保护。

RMM2 塑料外壳式断路器可带通讯功能，将断路器上的信息通过现场总线上传到控制计算机上，并能通过计算机操纵断路器的合闸和断开。

断路器的通讯功能可通过外挂专用RMM2-Modbus 通讯模块或带有内置通讯功能的过电流脱扣器两种方式实现，RMM2-100 适用于通过外挂通讯模块实现通讯接口功能；RMM2-250、630 采用外挂、内置两种方式均可实现通讯功能。

RMM2 塑料外壳式断路器符合GB 14048.2，IEC 60947-2 标准的各项规定2．正常工作条件2.1 周围空气温度2.1.1 上限值不超过+40 C2.1.2 24h 的平均值不超过+35 C2.1.3 下限值一般不低于-5 C2.2 海拔安装地点的海拔一般不超过2000m2.3 大气条件大气相对湿度在周围空气温度为+40 C 时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25C，并考虑到因温度变化发生在产品表面上的凝露。

2.4 污染等级污染等级33．产品型号及含义RM M 2 —□□/ □极数1）额定短路分断能力级别2）壳架等级额定电流设计代号塑料外壳式断路器产品企业代号注：1）三极断路器代号3 省略，四极断路器代号用4 表示。

In 16 A 20 A 25 A 32 A 40 A 50 A 63 A 80 A
100 A 125 A 160 A
Ir 11 … 16 A 14 … 20 A 18 … 25 A 22 … 32 A 28 … 40 A 35 … 50 A 44 … 63 A 56 … 80 A 70 … 100 A 88 … 125 A 112 … 160 A
100 A 16 A 20 A 25 A 32 A 40 A 50 A 63 A 80 A
100 A 125 A 160 A
Ii 320 A 320 A 320 A 320 A 400 A 500 A 630 A 800 A
1.000 A 320 A 320 A 320 A 320 A 400 A 500 A 630 A 800 A
0%, 50%, 100% 0%, 50%, 100% 0%, 50%, 100%
Unrestricted © Siemens AG 2016. All rights reserved.
Page 5
January 2016
EM LP SI TM
3VA1 塑壳断路器 TM240 ATAM (3VA1)
电机保护: • ETU350M LSI 电机起动器: • ETU310M I
• 菜单式显示屏 • 可配置通信附件实现通信功能 • 可配置外部零线测量互感器（N-CT）
线路及发电机保护: • ETU550 LSI • ETU560 LSIG
• 菜单式显示屏 • 可配置通信附件实现通信功能 • 可配置外部零线测量互感器（N-CT） • 集成电能测量功能
Characteristic curve
ATAM
Unrestricted © Siemens AG 2016. All rights reserved.

RMM2系列塑料外壳式断路器安装使用说明书上海电器股份有限公司人民电器厂0LS.412.1451．适用范围RMM2系列塑料外壳式断路器（以下简称断路器）主要用于交流50Hz，额定工作电压400V，额定电流630A 以下的配电网络中，作为分配电能和保护线路及电源设备免受过载、欠电压、短路的危害。

断路器也可对电动机进行过载、欠电压和短路保护。

断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。

断路器具有智能化保护功能，能提高供电可靠性，避免不必要的停电。

RMM2塑料外壳式断路器带接地故障保护型过电流脱扣器后，除了原有的过载、短路保护功能之外，新增加了接地故障保护功能。

可以对一般过电流保护装置不能检测出的接地故障引起的火灾或其它危险提供保护。

RMM2塑料外壳式断路器可带通讯功能，将断路器上的信息通过现场总线上传到控制计算机上，并能通过计算机操纵断路器的合闸和断开。

断路器的通讯功能可通过外挂专用RMM2-Modbus通讯模块或带有内置通讯功能的过电流脱扣器两种方式实现，RMM2-100适用于通过外挂通讯模块实现通讯接口功能；RMM2-250、630采用外挂、内置两种方式均可实现通讯功能。

RMM2塑料外壳式断路器符合GB 14048.2，IEC 60947-2标准的各项规定2．正常工作条件2.1 周围空气温度2.1.1 上限值不超过+40︒C2.1.2 24h的平均值不超过+35︒C2.1.3 下限值一般不低于-5︒C2.2 海拔安装地点的海拔一般不超过2000m2.3 大气条件大气相对湿度在周围空气温度为+40︒C时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25︒C，并考虑到因温度变化发生在产品表面上的凝露。

2.4 污染等级污染等级33．产品型号及含义RM M 2 —□□/ □极数1）额定短路分断能力级别2）壳架等级额定电流设计代号塑料外壳式断路器产品企业代号注：1）三极断路器代号3省略，四极断路器代号用4表示。

120×140×79
2P
重量(kg)
固定式板前联接
3P
1.2
4P
1.6
注：1、4P产品仅提供分断能力S、H型；
2、NM8-630热磁式断路器的额定工作电流至500A；
A-217
NM8S-100 3, 4 40,50,63,80,100 750 8 690 S HR 85 100 125 50 70 100 50 70 100 35 50 60 8 10 20 -- -- 100 ■ A 7000 1000
■
■
■
■
■
■
■
■
■
■
-
-
■
■
■
■
-
-
■
■
■
■
-
-
■
■
-
-
-
-
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■ ■ ■ ■ ■ ■ ■ 70×157×88 105×157×88 140×157×88 1.5 2.1 2.8
■ ■ ■ ■ ■ ■ ■ 105×157×88 140×157×88 2.1 2.8
A-216
断路器类
4 功能和特性
NM8断路器
NM8-100
极数
2, 3, 4
额定电流(A)
In
16,20,25,32,40,50,63,80,100

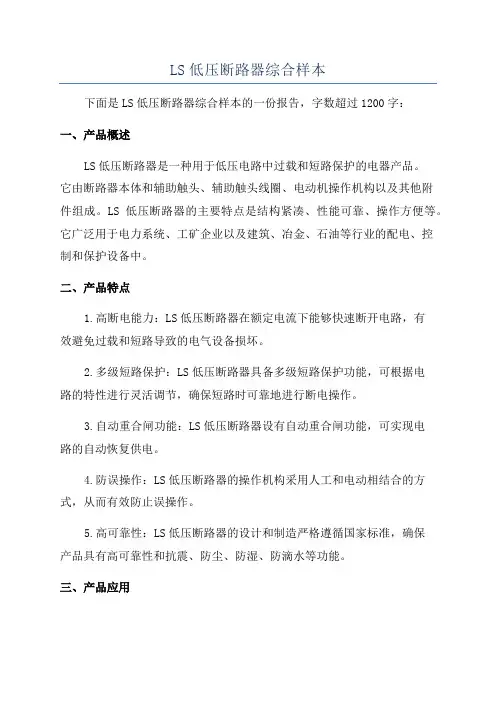

LS低压断路器综合样本下面是LS低压断路器综合样本的一份报告，字数超过1200字：一、产品概述LS低压断路器是一种用于低压电路中过载和短路保护的电器产品。

它由断路器本体和辅助触头、辅助触头线圈、电动机操作机构以及其他附件组成。

LS低压断路器的主要特点是结构紧凑、性能可靠、操作方便等。

它广泛用于电力系统、工矿企业以及建筑、冶金、石油等行业的配电、控制和保护设备中。

二、产品特点1.高断电能力：LS低压断路器在额定电流下能够快速断开电路，有效避免过载和短路导致的电气设备损坏。

2.多级短路保护：LS低压断路器具备多级短路保护功能，可根据电路的特性进行灵活调节，确保短路时可靠地进行断电操作。

3.自动重合闸功能：LS低压断路器设有自动重合闸功能，可实现电路的自动恢复供电。

4.防误操作：LS低压断路器的操作机构采用人工和电动相结合的方式，从而有效防止误操作。

5.高可靠性：LS低压断路器的设计和制造严格遵循国家标准，确保产品具有高可靠性和抗震、防尘、防湿、防滴水等功能。

三、产品应用1.电力系统：LS低压断路器广泛应用于各种电力系统，如发电厂、电网配电站、变电站等，用于电路的过载和短路保护。

2.工矿企业：LS低压断路器被广泛应用于工业和矿山企业的配电系统中，用于对电动机和其他重要设备的保护。

3.建筑行业：LS低压断路器被用于建筑行业的配电和控制设备中，为建筑物提供安全可靠的电气保护。

4.冶金和石油行业：LS低压断路器在冶金和石油等行业中起到了重要的作用，为设备提供了可靠的过载和短路保护。

四、产品规格1.额定电流：5A、10A、20A、50A、100A、200A、400A、630A等。

2.额定电压：220V、380V、690V等。

3.动作特性：热动、磁动、电磁三种类型。

4.公称中断能力：6KA、10KA、15KA等。

5.防护等级：IP20、IP40、IP65等。

6.结构类型：3P、4P等。

五、产品优势1.具备高可靠性，确保电路的安全和可靠运行。

四、塑壳断路器的选用
四级断路器形式
A型－N极装过电流脱扣器，且N极与其他三极一起分合； B型－N极不装过电流脱扣器，且N极与其他三极一起分合； C型－N极不装过电流脱扣器，且N极始终接通，不与其他三极一 起分合； D型－N极装过电流脱扣器，且N极始终接通，不与其他三极一起 分合。
四、塑壳断路器的选用
励磁线圈
右图有磁脱扣和热脱扣，是塑 壳断路器最基本、和最常用的 保护。 磁脱扣：励磁线圈通过一定的 电流产生磁场吸引衔铁触发脱 扣机构产生脱扣，速断保护就 是利用磁脱扣； 热脱扣：利用过载电流使双金 属片产生形变触发脱扣机构， 用在过载保护
脱扣机构
双金属片
二、塑壳断路器工作原理
●热双金属片：受热变形后向一侧弯曲，起过载保护作用
二、塑壳断路器工作原理
●手操作机构（可选附件） ◆在开关小室门外分合闸断路器； ◆用旋转手柄操作机构与小室门进行 联锁，防止断路器在合闸状态下，小 室门被打开。
中心式
偏心式
三、塑壳断路器铭牌名词解释
德力西 CDM1 铭牌， 其他塑 壳断路 器基本 一样
三、塑壳断路器铭牌名词解释
型号：CDM1-225M/4300
准，这些标准内容比较多，对使用者来说，也不是非得必要看。
使用类别：分为A类和B类，A类指的是没有选择性设计，在短路时无短路
延时，B类指的是有选择性设计，在短路情况下可以调节短路延时，这种断 路器必须规定短时耐受电流Icw（GB的短时指的是2S）。
三、塑壳断路器铭牌名词解释
额定极限短路分断能力Icu：指该断路器在分断了断路器出线端最四、塑壳断Βιβλιοθήκη 器的选用选型（一般选用原则）
1）断路器的额定工作电压≥线路额定电压。 2）断路器的额定电流≥线路负载电流。 3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流(按有效 值计算)。 4）线路末端单相对地短路电流≥1.25倍断路器瞬时脱扣器整定电流。 5）断路器的欠电压脱扣器额定电压＝线路额定电压。 6）断路器分励脱扣器额定电压＝控制电源电压。 7）电动传动机的额定工作电压＝控制电源电压。 8）校核断路器允许的接线方向。有些型号断路器只允许上进线，有些型号 允许上进线或下进线。

DZ15系列塑料外壳式断路器符合标准：GB/T 14048.2警告1 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁利用相线与相线，相线与中性线之间短接来测试短路保护特性的试验方法。

2 严禁湿手操作断路器，否则可能发生电击事故。

注意1 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。

2 断路器的过载、短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。

1、概述1.1 适用范围DZ15系列塑料外壳式断路器（以下简称断路器）主要适用于交流50Hz，额定工作电压220V或380V，额定电流至100A的配电网络中，可用来分配电能和保护线路及电源设备的过载及短路，还可作为线路的不频繁转换和电动机不频繁启动之用。

断路器按GB/T 14048.2设计、制造与检验。

1.2 正常工作条件和安装条件1.2.1 安装地点的海拔不超过2000m。

1.2.2 周围空气温度周围空气温度上限不超过+40℃；周围空气温度24h的平均值不超过+35℃。

周围空气温度下限不低于-5℃。

1.2.3 大气条件1.2.3.1 湿度最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90% , 对由于温度变化偶尔产生的凝露应采取特殊的措施。

1.2.3.2 污染等级：31.2.4 安装条件安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端接负载侧；与垂直面的倾斜度不超过5°。

1.2.5安装类别：III1.3 塑壳断路器的型号及含义保护类型:1:表示配电保护用2:表示电动机保护用表示液压电磁式脱扣器极数(2：二极，3：三极)壳架等级额定电流（A）设计序号塑料外壳式断路器2、结构与工作原理2.1 结构本系列断路器,主要部件有:操作机构、过电流脱扣器、灭弧罩、触头系统、导电系统组成。

全部零件安装在一个塑料外壳中。

2.2 工作原理当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使断路器分闸，从而切断电源起到过载或短路保护作用。

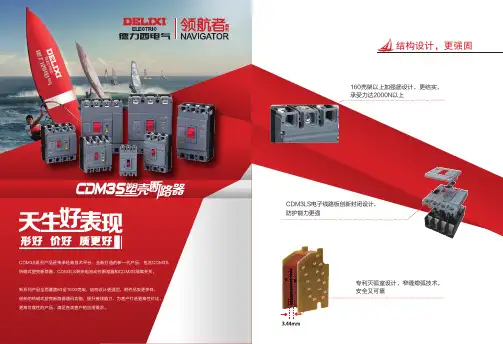

CDM3S系列产品是传承经典技术平台、全新打造的新一代产品，包含CDM3S 热磁式塑壳断路器、CDM3LS剩余电流动作断路器和CDM3G隔离开关。

新系列产品全面覆盖63至1600壳架，结构设计更强固，附件品类更多样，创新的热磁式塑壳断路器通讯功能，提升接线能力，为客户打造更高性价比、更高可靠性的产品，满足各类客户的应用需求。

结构设计，更强固160壳架以上加强筋设计，更结实，承受力达2000N以上CDM3LS电子线路板创新封闭设计，防护能力更强专利灭弧室设计，窄缝熄弧技术，安全又可靠互联互通　更智能安装接线　更便捷ＣＤＭ３Ｓ塑壳断路器塑壳断路器ＣＤＭ３Ｓ7种电气附件，支持双腔安装5种操作附件，满足客户需求 4种安装附件，满足各种安装7种其他附件，超贴心创新的热磁式断路器通讯功能，更简单、更经济250及以下壳架支持自攻螺钉安装全新凸台设计，优化面板结构可支持大小面板安装63/100壳架增加导轨安装方式端子开口尺寸最大增加20%，提升接线能力全系配备内六角螺钉，接线扭矩更大，更紧固分线柱扩展端子端子罩附件规格　更齐全058057CDM3S 系列塑料外壳式断路器（以下简称：CDM3S ），在低压配电线路中，能接通、承载以及分断正常电路条件下的电流，也能在所规定的非正常电路下接通、承载一定时间和分断电流的一种机械开关，在配电线路发生过载、短路、欠压（附件功能）时，对线路和设备提供保护。

广泛适用于电力，建筑，工业，OEM 等低压用电场所。

壳架等级：63AF 、125AF 、160AF 、250AF 、400AF 、630AF 、800AF 、1250AF 、1600AF 额定工作电压Ue ：400/415V ,500V ,690V分断能力：涵盖了配电领域的常用分断：25kA 、35kA 、50kA 、70kA 、75kA（各个壳架的具体分断详见参数表）极数：包括2极、3极 和4极产品脱扣器类型：单磁式，热磁式安装方式：固定式、插入式、抽屉式■ 产品简介产品符合标准：GB/T 14048.1 总则 IEC 60947-1 总则GB/T 14048.2 断路器 IEC 60947-2 断路器极限环境使用标准：IEC 60068-2-1（低温）GB/T 2423.1IEC 60068-2-2（高温）GB/T 2423.2IEC 60068-2-30（交变湿热）GB/T 2423.2■ 符合标准CDM3S 的运行污染等级为3级IEC 60947-1和60664-1标准所定义的环境（工业环境）中。

BM5塑料外壳式断路器使用说明书1、适用范围BM5系列塑料外壳式断路器（以下简称断路器），适用于交流50/60Hz，额定绝缘电压AC1000V，额定工作电压AC400V/AC690V，额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。

断路器具有过载长延时、短路瞬时保护功能。

断路器按照其额定短路分断能力，分为L型(标准分断)、M型(较高分断型)、H型（高分断型）、S型（超高分段型）四种。

该断路器具有模块化、体积小、分断能力高、飞弧短、可靠性高、环保性好、功能全面等优点。

断路器可垂直安装（即竖装），亦可水平安装（即横装）。

断路器具有隔离功能，其相应符号：“ ”。

本断路器产品执行下列标准：IEC 60947-1 及 GB/T 14048.1 总则；IEC 60947-2 及 GB/T 14048.2 低压断路器；IEC 60947-4-1 及 GB/T 14048.4 接触器和电动机启动器；IEC 60947-5-1 及 GB/T 14048.5 机电式控制电路电器 。

2、型号及含义B M5-N极型式ABCD (注④)用途代号 (注③)脱扣方式及附件代号极数操作方式 (注②)额定短路分断能力级别 (注①)壳架等级电流设计序号塑料外壳式断路器北京北元电器有限公司注：① 按短路分断能力分L型（标准分断型）、M型（较高分断型）、H型（高分断型）。

② 手柄直接操作无代号：电动操作用“P”表示，转动手柄手“Z”表示。

③ 配电保护无代号，电动机保护用“2”表示。

④ 按产品极数分三极、四极。

四极产品中性极（N极）的型式分四种。

A型：N极不安装过电流脱口器，且N极始终接通，不与其它三极一起分合。

B型：N极不安装过电流脱口器，且N极与其它三极一起分合。

C型：N极安装过电流脱口器，且N极与其它三极一起分合。

D型：N极安装过电流脱口器，且N极始终接通，不与其它三极一起分合。

3、正常工作条件周围空气温度：正常使用周围空气温度不超过40℃，且24h内平均温度不超过35℃，周围空气温度下限值-5℃。

塑壳式断路器技术档案塑壳式断路器是在一组断路器中间用绝缘子固定在外壳上，再由外壳连接起来的电动机。

该断路器的熔断电流大、灭弧范围广；其操作机构简单，动作可靠，且可靠性高。

塑壳式断路器主要是用来保护低压电器设备，切断电路中的过载和短路电流的，从而保证电气设备以及线路中正常供电。

在设计上塑壳式断路器的灭弧方式与传统继电器相比有一定的改进。

为了使灭弧室体积减小、体积缩小和节省空间，从而提高了断路器工作时的可靠性和灵活性。

它一般采用耐高压的热继电器作为灭弧机构。

由于其具有较大的操作电流和脱扣量，使其应用范围更为广泛。

•一、分类•塑壳式断路器的断路方式有手动式、机械式和电真空式3种。

手动式断路器常在低压侧设置手动操作机构，在电力系统中，断路器常为固定位置。

电真空式断路器在高压侧设置电真空机构，使其有较大的脱扣电流和脱扣时间可供选择。

根据断路器不同的工作状态，可分为：保护型断路器以及操作型断路器两大类结构。

保护型断路器由于其采用了耐高温材料，一般适用于120℃~150℃温度区间。

（200℃）内。

操作型断路器是根据其保护作用时间来划分分为自动触发型式断路器和手动/定时型式断路器两大类。

自动触发类型断路器多采用分合状态，手动/定时类型的主要结构形式为：分断头、整合头和脱扣头。

而手动/定时型断路器分合时无分弧机构和自保装置，但在动作时灭弧电流大、脱扣速度快，故适合于有较高可靠性要求的低压配电系统使用。

••1、塑壳断路器在电气保护领域的应用•根据断路器的工作方式，可分为手动分合式断路器、电电式断路器和机械式断路器。

按是否存在机械触头和触点类型可分为接触式断路器、固定式断路器和合闸继电器式灭弧室式断路器。

这三种类型开关装置又可分成两大类：一类是手动分合型的开关装置；另一类是电电式的开关装置。

根据灭弧原理可分为：电弧灭弧室两种类型。

按灭弧室内介质可分为：空气（水）、惰性气体（二氧化碳）和水（水)5大类。

按灭弧室内介质又分为：空气、惰性气体、水、惰性气体（氨)4种；按灭弧室形式又可分为空气式、液氧式和真空式等4种；按灭弧室的灭弧原理又可分为单触点灭弧室和双触点灭弧室（无触点）灭弧装置以及空气式、气液式等3种方式。

084 083086085高度在2000米以下对断路器性能无影响。

超过这个2000m ，必须考虑空气绝缘特性和冷却能力的下降因素；须根据下表给出的系数进行修正。

产品的环境使用温度为：-5℃~40℃，当温度超过40℃时，高温会对脱扣器的性能有影响，过载保护会发生很小的变化，脱扣器时间/电流曲线中，断路器的Ir 整定值必须按照一下系数进行修正。

如在-40℃~-25℃之间使用，请联系联系我们。

在高原环境下，分断能力按对应的额定工作电压需要进行降容，一般在75%~50%之间选择，与海拔高度成反比。

详情可与德力西电气技术部门沟通。

引用GB/T 20645 特殊环境条件高原用电压电器技术要求。

■ 降容系数表■ 温度降容系数表■ 脱扣曲线图CDM3LS-125AFCDM3LS-125AF 40A-100A 黑线为配电保护，红线为电动机启动保护；16A-32A 瞬时动作电流为400A ±20%16A-32A 瞬时动作电流为400A±20%.5 .7 1 2 3 4 5 7 10 20 30 50 70100 200 3005 0002 0001 000 500 100 200 50 20 10 5 21.5.2.1.05.02.01.005.002 .001I/Ir （）10 000瞬动电流范围12In±20%瞬动电流范围10In±20%CDM3LS-160/250AFCDM3LS-160AF 100A-160A 黑线为配电保护，红线为电动机启动保护；CDM3LS-250AF 100A-250A 黑线为配电保护，红线为电动机启动保护；.5 .7 1 2 3 4 5 7 10 20 30 50 70100 200 3005 0002 0001 000 500 100 200 50 20 10 5 21.5.2.1.05.02.01.005.002 .001I/Ir（）10 000瞬动电流范围12In±20%瞬动电流范围10In±20%CDM3LS-630AFCDM3LS-400AF CDM3LS-400AF 250A-400A 黑线为配电保护，红线为电动机启动保护；.5 .7 1 2 3 4 5 7 10 20 30 50 70100 200 3005 0002 0001 000 500 100 200 50 20 10 5 21.5.2.1.05.02.01.005.002 .001I/Ir （）10 000瞬动电流范围12In±20%瞬动电流范围10In±20%CDM3LS-630AF 400A-630A 黑线为配电保护，红线为电动机启动保护；.5 .7 1 2 3 4 5 7 10 20 30 50 70100 200 3005 0002 0001 000 500 100 200 50 20 10 5 21.5.2.1.05.02.01.005.002 .001I/Ir（）10 000瞬动电流范围12In±20%瞬动电流范围10In±20%CDM3LS-800AFCDM3LS-800AF 630A-800A 黑线为配电保护.5 .7 1 2 3 4 5 7 10 20 30 50 70100 200 3005 0002 0001 000 500 100 200 50 20 10 5 21.5.2.1.05.02.01.005.002 .001I/Ir（）10 000瞬动电流范围10In±20%088087•电气附件：分励脱扣器，欠压脱扣器，辅助触头，报警触头，辅助报警一体模块。
