建筑工程图纸会审

图纸外部会审图纸外部会审是工程设计的重要环节之一，是指在工程设计完成后，由建设单位组织相关专业的专家、技术人员和设计师对图纸进行审查和评估，以确保设计质量和工程安全性。

本文将探讨图纸外部会审的流程、目的、意义及常见问题。

一、图纸外部会审的流程图纸外部会审通常分为以下几个步骤：1. 确定会审时间：建设单位应提前通知各参会人员会审的时间、地点和参加人员。

2. 准备图纸：设计师应准备好全套的施工图纸，包括建筑、结构、水、电、暖通等专业的图纸。

3. 分组审查：专家和技术人员按照专业分组对图纸进行审查，包括建筑、结构、水、电、暖通等专业。

4. 集中讨论：分组审查完成后，各小组代表在会议上汇报审查意见，专家和其他参会人员发表意见和建议。

5. 制定修改方案：根据集中讨论的结果，制定修改方案并落实到具体修改工作中。

6. 修改和完善：根据修改方案对图纸进行修改和完善，并对修改内容进行说明。

7. 会审结论：最后形成会审结论，明确图纸的优缺点和改进方向，以及具体的修改措施和时间计划。

二、图纸外部会审的目的图纸外部会审的目的主要包括以下几点：1. 发现和纠正图纸中的错误和不合理之处，避免因设计问题导致的工程质量和安全问题。

2. 优化设计方案，提高工程的经济性和可行性。

3. 加强各专业之间的协调和配合，避免因专业间配合问题导致的工程变更和延误。

4. 提高设计师的技术水平和设计质量，促进设计行业的健康发展。

三、图纸外部会审的意义图纸外部会审的意义非常重大，具体表现在以下几个方面：1. 提高工程质量和安全性：通过图纸外部会审可以发现和纠正设计中的错误和不合理之处，避免因设计问题导致的工程质量和安全问题，保障人民群众的生命财产安全。

2. 优化设计方案：通过图纸外部会审可以对设计方案进行评估和优化，提高工程的经济性和可行性，减少不必要的浪费和重复投资。

3. 加强各专业间的协调和配合：通过图纸外部会审可以加强各专业之间的协调和配合，避免因专业间配合问题导致的工程变更和延误，提高工程的进度和质量。

施工图纸会审记录一、会审时间与地点会审时间：具体日期会审地点：详细地址二、参与会审的单位及人员1、建设单位：建设单位负责人姓名其他相关人员姓名2、设计单位：设计单位负责人姓名主要设计师姓名3、施工单位：施工单位项目经理姓名技术负责人姓名各专业工长姓名4、监理单位：监理单位总监姓名专业监理工程师姓名三、会审目的本次施工图纸会审旨在对具体项目名称的施工图纸进行全面审查，发现并解决其中存在的问题和错误，确保施工图纸的准确性、完整性和可操作性，为工程的顺利施工提供可靠的依据。

四、会审内容及问题1、建筑专业（1）建筑物的总平面图中，周边道路、建筑物及配套设施的标注是否清晰准确，与实际情况是否相符。

发现问题：部分建筑物与周边道路的距离标注存在误差。

解决措施：设计单位重新核对并修正标注。

（2）建筑物的层高、层数、建筑面积等指标是否符合设计要求和规范标准。

未发现问题。

（3）建筑的防火分区、疏散通道、安全出口等的设置是否满足消防规范要求。

发现问题：某疏散通道的宽度略小于规范要求。

解决措施：设计单位调整通道布局，增加宽度。

（4）建筑的外立面设计、门窗的位置和尺寸、阳台的设计等是否合理美观，且满足使用功能。

发现问题：部分门窗的开启方向不利于通风。

解决措施：施工单位根据实际情况，与设计单位协商调整开启方向。

2、结构专业（1）基础的选型、埋深、承载力等是否符合地质勘察报告和设计要求。

未发现问题。

（2）框架结构的梁柱布置、截面尺寸、配筋等是否合理，是否满足抗震要求。

发现问题：某框架梁的配筋不足。

解决措施：设计单位重新计算并增加配筋。

（3）楼板的厚度、配筋是否满足使用荷载要求。

发现问题：部分楼板的厚度偏薄。

解决措施：设计单位调整楼板厚度。

（4）楼梯的结构设计是否安全可靠，踏步尺寸、扶手高度等是否符合规范要求。

未发现问题。

3、给排水专业（1）给排水系统的设计是否合理，管道的走向、管径、坡度等是否符合规范要求。

发现问题：某排水管道的坡度不够，可能导致排水不畅。

图纸内部会审主要内容图纸内部会审是对工程设计图纸进行全面、系统、深入的审核和把关的重要环节。

下面将详细介绍图纸内部会审的主要内容。

一、图纸完整性审核1. 检查图纸是否齐全、完整，是否符合国家规范和设计要求。

2. 检查图纸中是否包含工程建设所需要的全部图纸和文件，例如建筑、结构、水、电、暖通等专业的图纸和相关说明。

3. 检查图纸是否符合相关行业标准和规范，是否符合当地的建设规定和要求。

二、图纸合规性审核1. 检查图纸是否符合国家相关的法律法规和标准，是否符合节能环保、绿色建筑等要求。

2. 检查图纸中使用的材料、设备是否符合国家相关标准，是否满足设计要求和质量要求。

3. 检查图纸中的施工工艺、施工方法是否符合国家相关标准和规范，是否满足设计要求和质量要求。

三、图纸技术性审核1. 检查图纸中的建筑、结构、水、电、暖通等专业的技术性和协调性。

2. 检查图纸中的设计是否合理、是否符合实际情况，是否满足业主的使用需求。

3. 检查图纸中的细节设计是否完善、是否符合规范要求，是否存在安全隐患或影响工程质量的问题。

四、图纸经济性审核1. 检查图纸中的材料、设备选用是否经济合理，是否存在浪费或成本过高等问题。

2. 检查图纸中的施工工艺、施工方法是否经济合理，是否存在不必要的浪费或成本过高等问题。

3. 检查图纸中的投资预算是否合理，是否存在超出预算或浪费等问题。

五、图纸可行性审核1. 检查图纸中的设计是否具有可操作性，是否符合实际情况和施工条件。

2. 检查图纸中的施工工艺、施工方法是否具有可行性，是否能够顺利实施并达到设计要求。

3. 检查图纸中的材料、设备是否具有可行性，是否能够满足设计要求和质量要求。

六、图纸安全性审核1. 检查图纸中的设计是否具有安全性，是否存在安全隐患或对人员造成伤害的风险。

2. 检查图纸中的材料、设备是否具有安全性，是否存在安全隐患或对人员造成伤害的风险。

3. 检查图纸中的施工工艺、施工方法是否具有安全性，是否存在安全隐患或对人员造成伤害的风险。

图纸会审记录在建筑工程的施工过程中，图纸会审是一个至关重要的环节。

它是由建设单位、施工单位、监理单位等各方共同参与，对施工图纸进行详细审查和讨论的活动。

通过图纸会审，可以提前发现和解决设计中存在的问题，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。

一、图纸会审的目的图纸会审的主要目的是确保施工图纸的准确性、完整性和可行性。

具体来说，包括以下几个方面：1、检查图纸是否符合国家和地方的相关规范、标准和法规要求。

2、审查图纸中各个专业之间的衔接是否合理，是否存在冲突和矛盾。

3、核实图纸中所标注的尺寸、标高、坐标等数据是否准确无误。

4、评估施工图纸的施工难度和可行性，提出优化建议和解决方案。

5、明确工程的质量要求和验收标准，为施工提供明确的依据。

二、图纸会审的参与人员图纸会审通常由建设单位组织，施工单位、监理单位、设计单位以及其他相关单位的技术人员共同参加。

各方人员在会审中都发挥着重要的作用：1、建设单位：作为工程项目的业主，负责协调各方关系，提出项目的总体要求和期望。

2、施工单位：是图纸的直接使用者，对施工工艺和现场情况最为熟悉，能够从施工的角度发现问题并提出解决方案。

3、监理单位：代表建设单位对工程进行监督管理，对图纸的审查要严格把关，确保工程质量和进度。

4、设计单位：负责解释设计意图，回答各方提出的问题，并根据会审意见对图纸进行修改和完善。

三、图纸会审的准备工作为了确保图纸会审的顺利进行，各方需要提前做好充分的准备工作：1、施工单位应组织技术人员认真熟悉施工图纸，了解工程的特点和要求，对图纸中存在的疑问进行汇总整理。

2、监理单位要提前熟悉图纸，制定审查要点和重点，对施工单位提交的疑问进行初步审核。

3、建设单位应及时向各方提供完整的施工图纸和相关技术资料，并通知会审的时间、地点和议程。

4、设计单位要准备好设计说明和相关计算书等资料，以便在会审中进行解释和说明。

四、图纸会审的程序图纸会审一般按照以下程序进行：1、建设单位主持人介绍与会人员和会审的目的、要求。

图纸会审主要内容
1、图纸会审主要分三个阶段：自审、会审、图纸变更现场签证。

2、检查施工图纸是否完整和齐全，是否经过有关部门审查及有效性。

3、检查施工图纸与其说明书内容是否一致，及其各组成部分之间有无矛盾和
错误。

4、检查建筑图与其相关的结构图，在尺寸、坐标轴线、标高和总说明是否一
致，技术要求是否明确。

5、检查设备安装图纸与其相配合的土建施工图纸在坐标、标高是否一致，掌
握土建施工质量是否满足设备安装的要求。

6、明确拟建工程的结构形式和特点，复核主要承重结构的强度、刚度和稳定
性是否满足要求。

7、审查设计图纸中的工程复杂，施工难度大和技术要求高的分部分项工程，
检查现有施工技术和管理水平能否满足工期和质量要求，并采取可行的技术措施及施工方案保证。

8、重点检查掌握施工图的平面开间布局，功能使用，及结构形式（如：楼梯
间、电梯井、通风进口、错层标高、错层接点位置，弄清楚地下室挡土墙结构形式、各轴段标高具体位置、车库夹层与相邻主楼错层结构接点之间的结构关系，沉降缝及后浇带具体位置、基础土方回填范围、区块标高，及弄清建筑物与地下所有预埋管沟、管线间的相互关系等等）。

建设工程图纸会审制度1.目的使施工人员充分领会设计意图，熟悉设计内容，正确地按图施工，确保工程质量，避免返工浪费，保证工程顺利进行。

2.适用范围适用于工程施工的图纸会审。

3.职责（1）图纸会审前，施工技术人员、预算员应审图、熟悉图纸，进行必要的核对和计算工作。

工程部负责将存在问题汇总并报送监理。

（2）图纸会审由建设单位（或监理单位）主持，项目总工程师或工程部负责组织施工技术员、质检员、预算员等人员参加，会议先由设计单位介绍设计意图和图纸、设计特点、对施工的要求，然后对施工单位提出的问题进行评审和解答。

（3）工程部负责将图纸会审会议纪要转发给施工员、质检员、计财部、作业班组，并做好发放记录。

对原设计的变更按设计变更管理制度办理。

（4）委托外单位加工用图纸应由委托单位进行审核后交出。

加工单位提出的设计问题由委托单位提交设计单位解决。

4.图纸会审的主要内容（1）地质勘探资料是否齐全。

（2）设计图纸说明是否齐全；图纸表达深度能否满足施工需要。

（3）施工图纸与设备、特殊材料的技术要求是否一致。

（4）各施工图的几何尺寸、平面位置、标高等是否一致，建筑空间是否有矛盾；标高是否有遗漏。

（5）设计与施工主要技术方案是否相适应，设备组合吊装运输方式是否可行和安全可靠。

（6）施工图纸之间和总分图纸之间、总分尺寸之间有无矛盾。

（7）构件划分和加工要求是否符合施工能力。

（8）各专业之间是否协调，如设备外形尺寸与基础尺寸、建筑物预留孔洞及埋件与安装图纸要求、设备与系统连接部位、管线之间相互联系等；工艺管道、电气线路、运输道路与建筑物之间有无矛盾，管线之间的关系是否合理。

（9）设计采用新结构、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难。

（10）扩建工程新、老厂及新、老系统之间的衔接是否吻合，施工过渡是否可能，除按图面检查外，还应按现场实际情况核实。

（11）能否满足生产、运行、安全、经济的要求和检修作业的合理需要。

施工图纸会审主要内容关于图纸会审流程图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

图纸会审制度1.1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

1.2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

1.3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

1.4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。

1.5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

1.6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

1.7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

1.8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。

1.9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。

图纸会审设计交底技术交底的区别图纸会审、设计交底、技术交底的区别在建筑工程领域，图纸会审、设计交底和技术交底是三个重要的环节，它们对于确保工程项目的顺利进行、保证工程质量和提高施工效率都起着至关重要的作用。

然而，这三个环节在目的、内容、参与人员以及时间节点等方面都存在着明显的区别。

一、目的不同图纸会审的主要目的是通过各参与方对施工图纸的详细审查，发现并解决图纸中存在的问题、错误、矛盾和不明确之处，以确保施工图纸的准确性、完整性和可操作性。

通过图纸会审，可以提前预防和解决施工中可能出现的问题，减少工程变更和返工，保证工程进度和质量。

设计交底则是设计单位向施工单位和监理单位等相关方详细说明设计意图、设计特点、技术要求和施工中应注意的事项等。

其目的是让施工单位和监理单位等充分理解设计方案，确保施工过程中能够准确地实现设计要求，保证工程质量和设计效果。

技术交底是施工单位内部，由项目技术负责人向施工班组和操作人员进行的关于施工工艺、施工方法、质量标准、安全注意事项等方面的详细说明。

其目的是让施工人员清楚地了解施工任务的技术要求和质量标准，掌握施工要点和操作方法，保证施工过程的顺利进行和施工质量的符合要求。

二、内容不同图纸会审的内容主要包括：1、施工图纸是否齐全，是否符合国家和地方的相关规范和标准。

2、图纸中各专业之间的衔接是否合理，有无冲突和矛盾。

3、图纸中的尺寸、标高、坐标等标注是否准确无误。

4、建筑结构、给排水、电气、暖通等各专业的设计是否合理，是否满足使用功能和施工要求。

5、施工中可能遇到的问题及解决方案。

设计交底的内容通常包括：1、工程的设计规模、功能、特点和设计意图。

2、总平面布置、工艺流程、设备选型等设计方案的说明。

3、特殊的结构形式、新技术、新材料、新工艺的应用要求。

4、对施工单位在施工过程中的技术要求和质量标准的强调。

5、设计中对施工安全和环境保护的要求。

技术交底的内容则更为具体和详细，主要有：1、施工图纸的具体要求和解释。

图纸变更、图纸会审规定在建筑工程和各类项目的实施过程中，图纸是指导施工的重要依据。

然而，由于各种原因，图纸变更和图纸会审是经常会遇到的情况。

为了确保项目的顺利进行，保障工程质量和进度，明确图纸变更和图纸会审的相关规定是至关重要的。

一、图纸变更的定义和原因图纸变更是指对原设计图纸的修改、补充或调整。

这些变更可能源于设计失误、业主需求的改变、施工条件的变化、法规政策的调整等多种因素。

例如，在施工过程中发现原设计的结构无法满足实际承载要求，或者业主在项目进行中提出增加某些功能区域，这些都可能导致图纸的变更。

二、图纸变更的流程1、提出变更申请由施工单位、建设单位或设计单位中的任何一方，根据实际情况提出图纸变更申请。

申请中应详细说明变更的原因、内容和预期影响。

2、评估变更影响收到变更申请后，相关各方（包括建设单位、设计单位、施工单位、监理单位等）应共同对变更的影响进行评估。

这包括对工程进度、质量、成本等方面的影响。

3、设计单位出具变更图纸如果变更申请获得批准，设计单位应根据要求出具变更后的图纸。

变更图纸应清晰标注变更的部位、内容和修改后的尺寸等信息。

4、审核与审批变更图纸需要经过建设单位、施工单位和监理单位的审核与审批。

各方应认真审查变更图纸的合理性、可行性和是否符合相关规范要求。

5、发放与存档经审批通过的变更图纸应及时发放给相关单位，并做好存档工作，以便日后查阅和追溯。

三、图纸会审的目的和参与方图纸会审的目的是在项目开工前，让建设单位、施工单位、监理单位等各方对施工图纸进行全面审查，提前发现并解决图纸中存在的问题，避免在施工过程中出现不必要的错误和返工。

参与图纸会审的主要方包括建设单位、设计单位、施工单位、监理单位等。

四、图纸会审的内容1、图纸的完整性审查施工图纸是否齐全，包括平面图、剖面图、立面图、大样图等，以及是否有遗漏的部位和节点。

2、尺寸标注的准确性检查图纸中各部位的尺寸标注是否清晰、准确，有无相互矛盾之处。

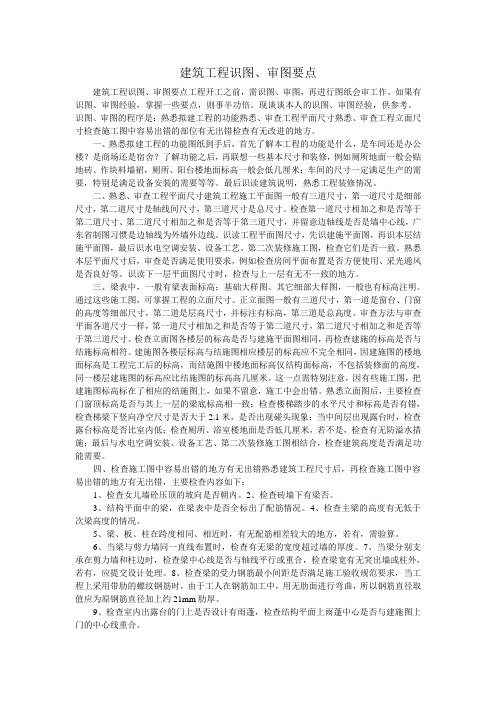

建筑工程识图、审图要点建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

图纸会审记录在建筑工程的实施过程中，图纸会审是一个至关重要的环节。

它就像是一场工程的“前哨战”，旨在提前发现和解决设计图纸中可能存在的问题，确保工程的顺利进行。

图纸会审通常由建设单位组织，施工单位、设计单位、监理单位等相关各方共同参与。

在这个过程中，各方人员会对施工图纸进行详细的审查和讨论，从不同的专业角度提出意见和建议。

首先，让我们来了解一下图纸会审的目的。

其主要目的在于：一是确保施工图纸的准确性和完整性，避免因图纸错误或遗漏导致施工过程中的返工和延误；二是协调各专业之间的关系，避免不同专业的设计冲突，比如建筑结构与电气、给排水等专业之间的交叉问题；三是优化设计方案，在满足功能和规范要求的前提下，降低工程成本，提高施工效率。

接下来，我们看一下图纸会审的准备工作。

施工单位在接到施工图纸后，应组织各专业技术人员进行详细的阅读和熟悉，对图纸中的疑问和问题进行汇总整理。

同时，要准备好相关的规范、标准和图集等资料，以便在会审时进行查阅和对照。

设计单位则要准备好设计图纸的说明文件，对设计意图、技术要求和特殊工艺等进行详细的阐述。

在图纸会审的过程中，各方人员会按照一定的程序和步骤进行。

一般来说，先由设计单位对施工图纸进行总体介绍，包括设计思路、主要技术指标和施工注意事项等。

然后，施工单位和监理单位等各方人员依次提出自己在审查图纸过程中发现的问题和疑问。

这些问题可能涉及到建筑结构、建筑装饰、给排水、电气、暖通等各个专业领域。

比如，在建筑结构方面，可能会关注梁柱的尺寸和配筋是否合理，基础的形式和埋深是否符合地质条件；在建筑装饰方面，可能会关心墙面的材料和颜色选择是否符合设计要求，门窗的尺寸和位置是否便于使用；在给排水方面，可能会关注管道的走向和管径是否满足排水要求，消防设施的布置是否符合规范；在电气方面，可能会关心线路的敷设方式和配电箱的位置是否合理，照明灯具的选型是否满足照度要求；在暖通方面，可能会关注空调系统的选型和风道的布置是否合理，通风设备的安装位置是否便于维修等。

工程施工图纸会审内容一、会审的背景及意义工程施工图纸会审是工程施工的重要环节，是在工程施工前进行的一个重要程序。

会审工程施工图纸是为了确认图纸的准确性和合理性，确保施工过程中不会出现因施工图纸的错误而导致的施工质量问题。

在工程项目的实施过程中，图纸的质量直接影响到工程的质量、进度和成本，因此，会审施工图纸是非常重要的。

通过会审，可以及时发现和解决图纸中的不合理之处，保障施工质量和效率，降低施工风险。

二、会审的程序流程1. 筹备会审在进行施工图纸会审前，首先需要明确会审的目的和内容，制定会审的具体规范和流程。

确定会审的组织机构和人员，明确各方责任。

同时，筹备会审必须提前做好各项准备工作，包括准备图纸、准备会议室、邀请相关人员等。

2. 会审准备在进行施工图纸会审前，需要对要会审的图纸进行分类整理，确保每个图纸都有序号和版本，确认图纸的完整性和正确性，确保会审所需的资料齐备。

同时，需要对图纸进行前期的评审，对图纸的主要内容进行研究和讨论，初步查找可能存在的问题。

3. 会审程序在进行施工图纸会审时，首先由会审组织单位宣读会审的目的、要求和规定，明确会审的原则和流程。

然后由相关设计人员对图纸进行解释说明，逐页逐项进行讨论和确认。

在会审过程中，对于每个设计单位提交的图纸，要认真讨论、仔细审查、提出意见和建议，确保图纸的合理性和准确性。

如果发现问题，要及时提出并形成记录。

4. 会审总结会审完毕后，要对会审的结果进行总结和归档。

对于发现的问题，要明确责任单位和责任人，确保问题得到及时解决。

同时，要对会审的过程和内容进行评价，找出会审中存在的不足和问题，为以后的会审提供经验和借鉴。

三、会审中应注意的问题1. 规范性问题在进行施工图纸会审时，必须严格按照规范的要求进行。

包括图纸的格式、内容、标注、尺寸等，都必须符合相关规范和标准，确保图纸的规范性和可读性。

2. 专业性问题会审施工图纸是一个专业性很强的工作，需要对图纸的结构、工艺、材料、施工工序等进行深入的研究和讨论。

图纸会审流程图纸会审是在施工前进行的一项重要工作。

通过图纸会审可以发现设计与施工的不合理之处，并提前解决问题，减少后期的修改和补救工作。

下面是一个典型的图纸会审流程，大致包括了图纸准备、图纸会审以及整理汇总等步骤。

首先是图纸准备阶段。

在这个阶段，施工单位和设计单位根据项目需要准备相关图纸资料，包括平面图、立面图、剖面图、设备设施图等。

这些图纸需要满足规范和要求，确保准确反映了设计意图和施工需求。

接下来是图纸会审阶段。

会审一般由设计单位、施工单位、监理单位等相关人员参与。

在会审之前，相关人员需要提前准备研读图纸，并针对图纸中存在的问题和疑点做好准备工作。

会审会以团队形式进行，主要包括以下几个步骤：首先，主持人通报会审事项和会议纪律，明确会议目标和流程。

会议一般由主持人带领，确保会议秩序和效率。

接着，设计单位逐一介绍图纸中的设计内容和要点，包括设计意图、特殊构造、关键技术要求等。

此时，施工单位和监理单位可以提出问题和疑点，并与设计单位进行讨论和解答。

然后，针对每个图纸逐一进行讨论和会审。

与会人员可以针对图纸中的问题提出修改意见和建议，并就施工工艺、材料选用、安全考虑等进行深入交流和讨论。

在会议中，应充分保证各方的权益和意见，确保图纸的完善性和可施工性。

最后，会议整理汇总阶段。

主持人或会议秘书根据会议讨论情况和结果，整理出会议纪要和记录，明确各方责任和承诺，并形成修订后的图纸。

会议纪要要求准确详实，以备后续的审查和核对。

图纸会审完成后，需要及时将会审记录和修订图纸发送给相关部门和人员，确保各方都能了解到会审结果和要求。

此外，还需要建立相应的跟踪和追踪机制，确保会审结果得到落实和执行。

总的来说，图纸会审是一个重要的施工前环节，通过会审可以发现和解决问题，保证建筑项目按照设计要求和施工标准进行。

在会审流程中，各方需要认真准备，积极参与，并做好会后的整理和跟进工作，以确保会审的有效性和实效性。

图纸会审、设计变更汇总在建筑工程的施工过程中，图纸会审和设计变更是非常重要的环节。

它们不仅关系到工程的质量、进度和成本，还直接影响到项目的顺利推进和最终交付。

本文将对图纸会审和设计变更进行详细的汇总和阐述。

一、图纸会审图纸会审是指在工程项目开工前，建设单位组织施工单位、监理单位以及设计单位等相关各方，对施工图纸进行全面细致的审查和核对。

其目的是为了发现和解决图纸中存在的问题，避免在施工过程中出现差错和返工，保证工程的顺利进行。

1、图纸会审的流程首先，由建设单位提前通知各参与方会审的时间、地点和需要准备的资料。

施工单位在收到施工图纸后，应组织技术人员进行详细的自审，并形成书面的自审记录。

在会审会议上，各方按照专业分组对图纸进行审查，提出各自发现的问题和疑问。

设计单位对提出的问题进行解答和说明，并形成会审纪要。

最后，各方在会审纪要上签字确认，作为施工和结算的依据。

2、图纸会审的重点内容（1）建筑与结构方面主要检查建筑物的平面布置、层高、轴线尺寸、门窗洞口位置及尺寸等是否符合规范和使用要求；结构构件的配筋、混凝土强度等级、抗震设防等是否合理。

（2）给排水与暖通方面重点审查管道的走向、管径、坡度、标高等是否正确；消防设施、通风系统的设计是否满足规范要求。

（3）电气方面查看电气线路的布置、配电箱的位置、灯具的选型等是否合理；防雷接地系统的设计是否符合规范。

3、图纸会审的作用（1）提高施工质量通过会审，可以提前发现设计中的缺陷和错误，及时进行修改和完善，从而避免因设计问题导致的质量事故。

（2）加快施工进度在施工前解决图纸中的问题，减少施工过程中的变更和返工，使施工能够按照计划顺利进行，缩短工期。

（3）降低工程成本避免因设计不合理造成的材料浪费和施工难度增加，从而有效地控制工程成本。

二、设计变更设计变更是指在工程项目施工过程中，由于各种原因对原设计文件进行修改和补充。

设计变更通常由设计单位出具，经过建设单位、监理单位和施工单位的认可后实施。

图纸会审图纸问题检查的经验技巧总结哟，说起图纸会审，这可是个技术活儿。

咱们老百姓可能听都没听说过，但它可是建筑工程里的重要环节。

今天，我就来给大家聊聊图纸会审图纸问题检查的经验技巧，让大家也能轻松应对这个“大家伙”。

咱们得明白图纸会审是干什么的。

简单来说，就是让设计师、施工方、监理方等各方代表聚在一起，对照着设计图纸，检查一下有没有问题。

这个问题可大可小，比如尺寸不对、颜色不符、材质不合适等等。

这些问题要是不及时发现，等到施工的时候就会变成大麻烦。

图纸会审可不能马虎。

如何才能做好图纸会审呢？这里我就给大家分享几个经验技巧。

第一条，就是要认真核对设计图纸。

这是图纸会审的基础，也是最重要的一步。

咱们要仔细查看每一个细节，确保没有遗漏。

有时候，设计师为了追求美观，可能会故意省略一些细节。

这时候，我们就要主动提出来，让设计师完善。

第二条，就是要学会提问。

在图纸会审的过程中，我们要敢于提问。

不要怕麻烦别人，也不要觉得问问题是丢脸的事情。

只有把问题都弄清楚了，才能保证工程的质量。

提问也要有技巧。

我们可以先自己琢磨一下，看看能不能解决问题；如果还是不行，就去请教别人。

这样既能提高自己的能力，又能交到朋友。

第三条，就是要善于沟通。

在图纸会审的过程中，我们要与各方代表保持良好的沟通。

大家要敞开心扉，把自己的想法说出来。

只有这样，才能找到问题的根源，共同解决问题。

沟通也要有技巧。

我们要注意语气和态度，尽量让对方感到舒服。

这样才能取得更好的效果。

第四条，就是要注重实践。

纸上谈兵是没有用的，我们要把学到的知识运用到实际工作中去。

在图纸会审之后，我们要及时总结经验教训，找出问题的规律。

这样一来，下次再遇到类似的问题，我们就能游刃有余地解决了。

图纸会审是一个复杂而重要的过程。

我们要认真对待，用心去学，用脑去思考。

只有这样，我们才能在这个领域里取得成功。

说了这么多，大家也不要忘记生活中的那些小确幸。

工作再忙，也要抽空陪陪家人、朋友，享受生活的美好时光。

图纸会审和设计交底制度在建筑工程领域，图纸会审和设计交底是确保项目顺利进行、保障工程质量的重要环节。

它们不仅有助于发现和解决设计中的问题，还能促进各参与方之间的沟通与协作，从而提高项目的整体效益。

一、图纸会审制度（一）图纸会审的目的图纸会审的主要目的是在施工前，让参与工程建设的各方（包括建设单位、施工单位、监理单位等）对施工图纸进行全面、细致的审查，以便发现图纸中存在的错误、遗漏、不合理之处，以及各专业之间的冲突和矛盾，从而提前解决这些问题，避免在施工过程中出现不必要的变更和返工，保证工程的进度、质量和成本控制。

（二）图纸会审的参与人员通常包括建设单位的项目负责人、技术负责人；施工单位的项目经理、技术负责人、施工员、质量员、安全员等；监理单位的总监理工程师、专业监理工程师；设计单位的项目负责人、专业设计人员等。

（三）图纸会审的时间和地点图纸会审一般在工程开工前进行，具体时间由建设单位组织安排，并提前通知各方。

会审地点通常选择在建设单位或施工单位的会议室。

（四）图纸会审的准备工作1、施工单位在收到施工图纸后，应组织相关技术人员进行自审，对图纸进行初步的熟悉和理解，记录发现的问题。

2、监理单位也应组织专业监理工程师对图纸进行审查，提出监理意见。

3、建设单位应提前将图纸送达各方，并准备好会审所需的相关资料和文件。

（五）图纸会审的内容1、审查图纸是否符合国家有关法律法规、规范标准的要求。

2、审查图纸的完整性和准确性，包括图纸目录、设计说明、平面图、剖面图、大样图等是否齐全，尺寸标注、标高标注、轴线编号等是否清晰准确。

3、审查建筑、结构、给排水、电气、暖通等各专业之间的衔接是否合理，是否存在冲突和矛盾。

4、审查施工图纸中所选用的材料、构配件、设备等是否符合工程的实际需要和质量要求。

5、审查施工图纸中所采用的施工工艺和施工方法是否可行，是否符合施工单位的技术水平和施工能力。

6、审查施工图纸中对工程质量、安全、环保等方面的要求是否明确，是否符合相关规定。
