下载文档原格式
等电位测试仪的校准方法摘要：本文旨在探讨等电位测试仪的校准方法。
通过分析其工作原理，主要技术指标要求，提出采用标准电阻及电阻箱校准等电位测试仪的方法，并通过实验数据分析来验证其可行性。
实验结果数据表明，参照JJG741-1991检定规程要求的方法校准等电位测试仪是完全可行的。
关键词：等电位测试仪电阻值校准方法标准电阻1 等电位的概念等电位也称为等电势。
电工理论上认为，在一个带电线路中选定的两个测试点之间没有电压就认定这两个测试点是等电势的。
建筑中的等电位联结，是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体用导体连接起来，使整个建筑物的正常非带电导体处于电气连通状态。
等电位联结分为总等电位联结、局部等电位联结和辅助等电位联结。
国家建筑标准设计图集《等电位联结安装》（02D501-2）对建筑物的等电位联结具体做法有详细的介绍。
等电位连接与接地是两种保证电气安全的不同措施。
等电位连接是设备和装置可导电部分的电位基本相等的电气连接。
接地是防止接触电压触电的一种技术措施。
实际应用中，由于土壤电阻率的不同，接地装置的设计往往很难有效降低接地电阻，接地保护效果也不好，不能真正保证人身安全。
实施等电位连接就可避免土壤电阻率的影响，对接地电阻的要求可以降低，并且应用范围更广。
在防雷实践中通常所做的安全接地其实就是以地电位作为基准电位进行的等电位连接。
由于它连接的范围大、线路距离长，减少故障接触电压的效果并不好。
采用等电位连接线将分散的金属部件连接起来可有效降低回路电阻，这样更安全。
[1]可见，等电位连接电阻是指将诸导电物体用等电位连接导体连接而在其两端形成的过渡电阻；接地电阻是指接地电流经接地体注入大地时，在土壤中以电流场形式向远方扩散时所遇到的土壤电阻。
防雷检测部门在对新建建筑物施工监督阶段的跟踪验收检测及对易燃易爆场所的防雷防静电检测中，等电位连接电阻检测是极为重要的检测项目。
2 等电位测试仪等电位测试仪是检测各种环境或建筑场所（避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、厨房等对象）中防护金属构件之间等电位联结质量的专用仪表。
自动电位滴定仪校准标准操作规程目的：规范自动电位滴定仪校准，确保使用过程的规范化、程序化，保证检验结果的准确可靠。
范围：自动电位滴定仪的校准。
职责：分析室：负责本规程的起草、修订、培训、执行。
使用操作程序：1.准备1.1.根据试验确定需要的电极，并安装好电极；将电极盖打开（DG113做非水滴定，DG111水溶液酸碱滴定，DM140氧化还原滴定，DM141沉淀滴定），观察电极内部填充液，尽量保存电极内部填充液的液面在电极盖下方一厘米左右。
1.2.检查滴定瓶，装入所需要的滴定液，液面必须浸没滴定管，溶剂杯里面倒入溶剂，注意溶剂的液面必须浸泡电极。
1.3.确保电源连接,打开仪器开关（位于仪器正面的右上方），状态指示灯变为黄绿色，等仪器自检完毕，将滴定管安装在相应的驱动器上。
1.4.滴定管安装好后,仪器界面会自动弹出识别到滴定管的对话框,如果是新滴定管则选择【分配】或者【修改】进入滴定剂设置界面,如果是已经使用过的滴定管则可根据需要选择【修改】或者【确定】来定义滴定管内的滴定剂.;如果要改变滴定剂,点击【修改】进入到滴定剂修改界面后,点击滴定剂名称栏,手动输入滴定剂名称或者点击屏幕下方的建议来选择滴定剂名称,在滴定剂浓度栏输入滴定剂的理论浓度,在滴定度栏内输入滴定剂的浓度系数（注:c实际=c理论*滴定度）。
1.5.编辑方法:在屏幕上点击方法按键,进入到方法菜单,点击屏幕下方的新建进入到方法模板,模板00001是通过等当点终止方式滴定样品的方法模板,00007是通过等当点终止方式标定滴定剂浓度的模板,00011是通过等当点终止方式做样品空白的模板,返滴定的空白也用此模板,目前绝大部分滴定均使用等当点终止方式滴定。
1.6.修改好方法后点击保存,然后再点击一下开始,在出现的方法开始菜单上点击创建快捷键,此时界面切换到创建快捷键界面,在描述栏内给快捷键输入标识符,然后点击保存,仪器界面上出现快捷键2.测定2.1.充满滴定管或者排气泡:如果是新滴定管则直接充满滴定管即可,如果是使用中的滴定管则是每天使用前均需打循环以除去气泡.操作如下: 点击【手动操作】------【智能识别滴定管】------【冲洗】-----选择【驱动器】--------在【冲洗循环】栏内输入5------点击【开始】按键,仪器开始运行,如果滴定剂无需排掉,则将带防扩散头的馈液管插入到滴定瓶内,循环滴定剂,同时观察吸液管和馈液管内是否有气泡,如果有则用指头弹动管壁以去除气泡;如果滴定时是长期没使用的,则建议排掉一管废液后在进行循环操作.2.2.返回主界面，按试验需要进行相应的操作。
自动电位滴定仪校准方法嘿，咱今儿个就来唠唠自动电位滴定仪校准这档子事儿。
你说这自动电位滴定仪啊，就像是一个特别精细的小工匠，要是它不准了，那得出的结果不就乱套啦！所以校准它可太重要啦。
首先呢，咱得准备好校准要用的东西，就像战士上战场得带好武器一样。
标准溶液那肯定不能少，这可是校准的关键。
然后呢，还得有高精度的测量仪器，来和自动电位滴定仪做对比。
接下来，就开始校准啦。
先把标准溶液放进去，让自动电位滴定仪好好感受感受。
然后呢，仔细观察它的读数和实际标准值的差距。
哎呀，这就好像是在给它做一次严格的考试一样，看看它能不能通过。
如果发现读数有偏差，那可不能马虎，得赶紧调整。
这就跟咱走路似的，要是方向偏了，就得赶紧纠正过来，不然不就走歪啦？调整的时候要小心翼翼的，就像给宝贝化妆一样，不能太用力也不能太轻。
校准的过程中，还得注意环境因素呢。
温度啊、湿度啊，这些都可能会影响校准的结果。
你想想，要是在大冬天和大夏天校准出来的结果不一样，那多麻烦呀！所以得找个合适的环境，让自动电位滴定仪舒舒服服地被校准。
而且啊，校准可不是一次就完事儿了的。
就跟咱人定期体检一样，自动电位滴定仪也得时不时地来一次校准，确保它一直都能准确无误地工作。
这可不是多此一举哦，这是为了保证实验结果的可靠性呀！咱再打个比方，自动电位滴定仪就像是一辆汽车，校准就是给它做保养。
只有经常保养，这辆车才能跑得又快又稳，不然哪天在路上抛锚了，那不就麻烦啦？总之呢，自动电位滴定仪的校准可不能马虎，得认真对待。
只有这样，我们才能得到准确可靠的实验结果。
这可不是开玩笑的事儿呀，关系到很多重要的研究和生产呢！大家可一定要记住啦！。
实验 电位差计的使用(三)[实验目的]1、了解补偿法测电动势的原理2、掌握电位差计测电动势的使用方法3、学习用电位差计校准电表的方法 [实验原理]电位差计是电子测量中直接用来精密测量电动势或电位差的仪器。
也可用来间接测量电流、电阻和校准各种精密电表，有着广泛的用途。
电位差计是根据补偿原理将被测电动势与准确已知的标准电动势相比较而工作的。
1、补偿原理一定的电源具有一定的电动势，如果直接用伏特计接在电源的两极，测出来的将不是电动势，而是端电压，因为这时电路中有电流通过，根据全电路欧姆定律有：即rI E V rI V E x x ⋅-=⋅+=图1 补偿法原理图式中r 为电源内阻，V 是伏特计的指示值，显然只有在待测电路中没有电流通过的条件下，测得的电源两极之间的端电压才是电源的电动势的准确值。
利用补偿法可以满足这种条件。
其原理如图1所示。
图中E x 是被测电动势，E s 是可调节电动势大小的标准电源。
两个电源通过检流计G 对接在一起。
调节电动势E s 的大小，使回路中检流计指针指示为零（即回路电流为零），则E x 与E s 的电动势大小相等，则有E x =E s 。
此时称电路达到平衡。
知道了平衡状态下E s 的大小，就可以确定被测电动势E x 的值了，这种测定电源电动势的方法叫补偿法。
利用补偿法制成的测量电位差（或电动势）的仪器就叫做电位差计。
2、电位差计的工作原理电位差计的原理线路如图2所示。
其中E s 为标准电池，E x 为被测电源，E 是工作电源，G 是检流计。
由工作电源E ，电阻R 、R 1及R n 串联组成的电路称为辅助电路（R －R s －R n －E ）。
调节R n 可改变电路的工作电流。
使用电位差计可分两个步骤。
（1）校准工作电流根据标准电池E s 的电动势调节工作电流，将开关K 置于“1”位置，则E s ，G ，R s 形成补偿电路（E s －K －G －R s －E s ），调节R n 使辅助电路的工作电流I 为某值时，使R s 两端的电压与标准电池的电动势E s 相补偿，检流计G 中无电池通过，此时有E s =IR s ，即辅助回路（E －R －R s －R n －E ）中的电流I 达标准化，ssR E I =（2）测量未知电动势将开关K 合在“2”位置，此时待测电动势为E x ，检流计G 与R 上的R x 段构成待测补偿电路（E x－R x －G －K －E x ），当调节电阻R 上的C 点位置再次使检流计G 指针指零，此时有x ssx x R R E IR E == （1） 这里的电流I 就是前面经过标准化的工作电流，从上式可知，如果E s 、R s 均为准确已知值，则被测电动势E x 的大小，在电流标准化的基础上，在电阻为R x 的位置上可以直接标出与IR x 对应的电动势（电压）值。
浅析等电位测试仪的使用方法作者：彭明敏陈乙东郑立群来源：《科学与财富》2016年第10期摘要：本文旨在探讨等电位测试仪的使用方法。
通过分析其工作原理，主要技术指标要求，提出采用选取基准点的测试方法。
关键词：等电位测试仪；电阻值；使用方法1、等电位的概念等电位即是等电势。
在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电势差，则我们就认定这两个测试点是等电势的，它们之间也是没有阻值的。
建筑中的等电位联结，是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体用导体连接起来，以减少电位差。
防雷等电位连接是指将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减少雷电流引发的电位差。
等电位联结有总等电位联结、局部等电位联结和辅助等电位联结。
国家建筑标准设计图集《等电位联结安装》（02D-501-2）对建筑物等电位连接具体做法有详细介绍。
2、等电位测试仪等电位测试仪是建筑物中金属构件间等电位连接质量的检测、接地质量检查、过渡电阻或微电阻的测量的专用仪表。
等电位连接的过渡电阻的测量采用空载电压4V～24V，最小电流0.2A的测试仪器进行检测，过渡电阻值一般不大于0.03Ω。
等电位测试仪是检测建筑物中（接闪带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、厨房等对象）的金属构件之间等电位联结质量的专用仪表，也可以测量各种电气设备与地网地极间的连接导体的电阻，还可以测量开关、插座触点的接触电阻以及其它低值电阻，具有微欧计功能。
广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门等。
等电位测试仪由主机、监控软件、测试线、通讯线等组成。
主机LCD显示，中文操作界面，一目了然。
同时具有超大存储空间，能存储6000组数据。
监控软件具有在线实时监控与历史查询功能，动态显示，具有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、报表、打印等功能。
等电位联结测试记录
单位工程名称XXX
分部（分项）
工程名称建筑电气
施工单位XXX
分包单位/分包项目经理/环境温度23℃湿度％测试日期2024年06月06日
序号检测部位（区、段）
导通检测等电位接地测试
线路
连接方式
测试数值
（Ω）接地方式
测试数值
（Ω）
1配电室柱内主筋联结0.1柱内主筋联结0.1
2首层淋浴间BV4mm1up2&End电
线穿PV管0.02柱内主筋联结0.03
测试仪器型号和名称等电位导通测试仪计量检定证
编号XXX
测试仪器型号和名称微欧表计量检定证
编号XXX
施工单位测试结果
达到设计和规范要求
监理
单位
验收
结论
同意验收
专业工长：XXX
质量检查员：XXX
测试人员XXX XXX专业监理工程师：XXX
项目经理XXX2024年06月06日2024年06月06日。

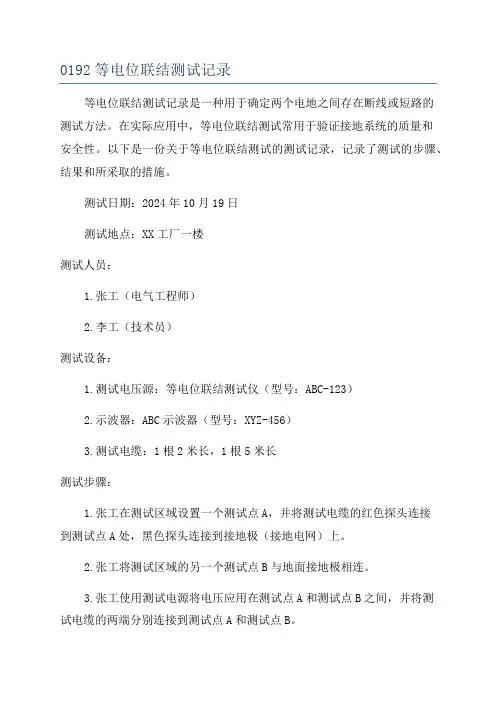

0192等电位联结测试记录等电位联结测试记录是一种用于确定两个电地之间存在断线或短路的测试方法。
在实际应用中，等电位联结测试常用于验证接地系统的质量和安全性。
以下是一份关于等电位联结测试的测试记录，记录了测试的步骤、结果和所采取的措施。
测试日期：2024年10月19日测试地点：XX工厂一楼测试人员：1.张工（电气工程师）2.李工（技术员）测试设备：1.测试电压源：等电位联结测试仪（型号：ABC-123）2.示波器：ABC示波器（型号：XYZ-456）3.测试电缆：1根2米长，1根5米长测试步骤：1.张工在测试区域设置一个测试点A，并将测试电缆的红色探头连接到测试点A处，黑色探头连接到接地极（接地电网）上。
2.张工将测试区域的另一个测试点B与地面接地极相连。
3.张工使用测试电源将电压应用在测试点A和测试点B之间，并将测试电缆的两端分别连接到测试点A和测试点B。
4.李工使用示波器监测测试点A和测试点B之间的电压波形。
5.张工逐渐增加测试电源的电压，直到电压达到设定值，并持续一段时间。
6.张工记录示波器上显示的电压波形和测量的电压值，并进行必要的分析。
7.张工将测试电源的电压逐渐减小，直到电压为零，并断开测试连接。
测试结果：测试结果表明，测试点A和测试点B之间存在断线。
在测试电压达到设定值时，示波器上显示了明显的电压波形，且测量的电压值为零。
措施：根据测试结果，我们可以推断存在以下情况之一：1.测试电缆或连接线电缆中断。
2.接地极与测试点B之间存在断线。
为了进一步排除故障原因和确保接地系统的质量和安全性，我们决定采取以下措施：1.检查测试电缆和连接线电缆的连接，确保其没有损坏或断开。
2.检查接地极与测试点B之间的连接，以确认是否存在断线或接触不良的情况。
3.如有必要，更换损坏的电缆或连接件。
测试记录编写人：张工测试记录验证人：李经理备注：请注意，在实际应用中，等电位联结测试的步骤和结果可能因不同的测试设备和场景而有所不同。

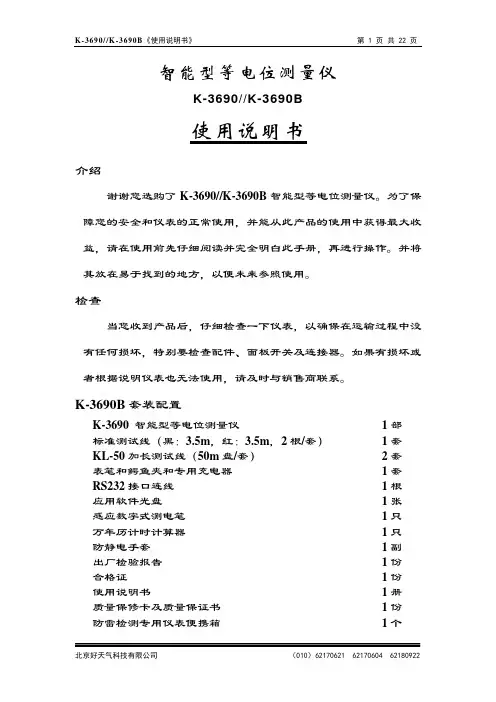

智能型等电位测量仪K-3690//K-3690B使用说明书介绍谢谢您选购了K-3690//K-3690B智能型等电位测量仪。
为了保障您的安全和仪表的正常使用，并能从此产品的使用中获得最大收益，请在使用前先仔细阅读并完全明白此手册，再进行操作。
并将其放在易于找到的地方，以便未来参照使用。
检查当您收到产品后，仔细检查一下仪表，以确保在运输过程中没有任何损坏，特别要检查配件、面板开关及连接器。
如果有损坏或者根据说明仪表也无法使用，请及时与销售商联系。
K-3690B套装配置安全提示本手册包括此产品安全操作和在安全运行条件下维护的必要的信息和警告，在使用此产品前要仔细阅读下面安全提示。
△!△!△!特别警告！！！在易燃易爆场所测量时，请使用“单点测量”方式进行测量！！！在易燃易爆场所，严禁使用“连续测量”方式进行测量！！！△!警告●等电位测试仪通电前，请务必阅读并明白测试仪的操作规程。
●为防止电击，不要把产品弄湿，以及手湿的时候不要使用此产品。
在使用户外元件时，要格外小心。
●此仪表不要在腐蚀剂或易燃气体的环境中使用，否则仪表会损坏或引起爆炸。
●除了电池，不要将元件接电以阻止损坏或电击的危险。
△!小心●当仪表处于直接光照、高温、潮湿、结霜时，不要贮存或使用。
在这些条件下，可能造成绝缘损坏，使仪表不再满足指标。
●尽管此仪表是防灰尘的，但它并不完全防尘或防水，为了防止可能的损坏，避免在潮湿或灰尘的环境中使用。
●在使用仪表前，要确保测量电缆的绝缘没有损坏并且没有裸露的导体暴露出来。
在这种条件下使用仪表可能导致电击。
●为了避免仪表损坏，在运输和操作中防止仪表撞击或震动，特别小心不要坠落。
第一部分概要1.1产品的概要在GB50057-1994中给等电位联结下的定义：将分开的装置、诸导电物体用等电位联结导体或电涌保护器连接起来，以减小雷电流在它们之间产生的电位差。
在建筑物中，采用等电位联结是保证电气安全、防雷以及电子信息系统正常工作的一种有效的措施。

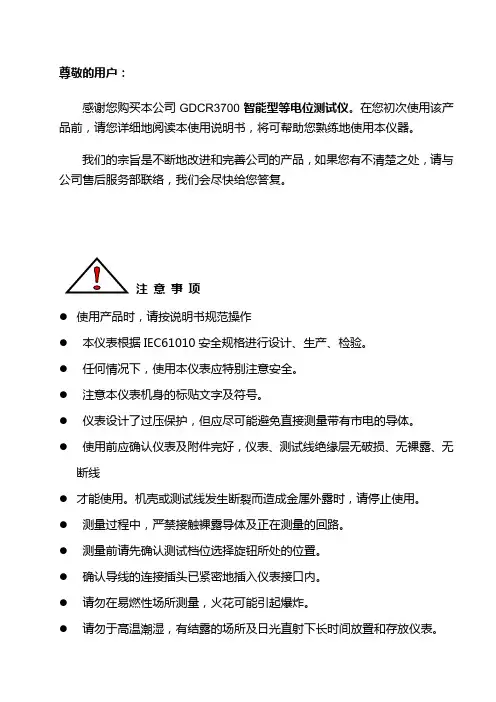

尊敬的用户：感谢您购买本公司GDCR3700智能型等电位测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●本仪表根据IEC61010安全规格进行设计、生产、检验。
●任何情况下，使用本仪表应特别注意安全。
●注意本仪表机身的标贴文字及符号。
●仪表设计了过压保护，但应尽可能避免直接测量带有市电的导体。
●使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线●才能使用。
机壳或测试线发生断裂而造成金属外露时，请停止使用。
●测量过程中，严禁接触裸露导体及正在测量的回路。
●测量前请先确认测试档位选择旋钮所处的位置。
●确认导线的连接插头已紧密地插入仪表接口内。
●请勿在易燃性场所测量，火花可能引起爆炸。
●请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
●若仪器潮湿，请干燥后再保管。
●电池电压低符号显示，请及时充电，每次充电2小时。
●测试仪长时间放置不使用，请每隔1～2个月给电池充电一次。
●本仪表无自动关机功能，使用完后请关机，以免电池耗尽。
●使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由●有授权资格的机构处理。
●仪表及手册中的“”安全警告标志，使用者必须严格依照本手册内容进行●安全操作。
本手册内容如有更改，恕不通告。
没有国电西高的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (4)二、量程精度 (4)三、技术规格 (5)四、仪表结构 (6)五、操作方法 (6)六、电池充电 (10)GDCR3700智能型等电位测试仪一、概述GDCR3700智能型等电位测试仪又名：直流低电阻测试仪、直流电阻测试仪、欧姆表、微电阻计等，采用精密四线法测试，准确可靠。
智能型等电位测量仪K-3690//K-3690B使用说明书介绍谢谢您选购了K-3690//K-3690B智能型等电位测量仪。
为了保障您的安全和仪表的正常使用，并能从此产品的使用中获得最大收益，请在使用前先仔细阅读并完全明白此手册，再进行操作。
并将其放在易于找到的地方，以便未来参照使用。
检查当您收到产品后，仔细检查一下仪表，以确保在运输过程中没有任何损坏，特别要检查配件、面板开关及连接器。
如果有损坏或者根据说明仪表也无法使用，请及时与销售商联系。
K-3690B套装配置安全提示本手册包括此产品安全操作和在安全运行条件下维护的必要的信息和警告，在使用此产品前要仔细阅读下面安全提示。
△!△!△!特别警告！！！在易燃易爆场所测量时，请使用“单点测量”方式进行测量！！！在易燃易爆场所，严禁使用“连续测量”方式进行测量！！！△!警告●等电位测试仪通电前，请务必阅读并明白测试仪的操作规程。
●为防止电击，不要把产品弄湿，以及手湿的时候不要使用此产品。
在使用户外元件时，要格外小心。
●此仪表不要在腐蚀剂或易燃气体的环境中使用，否则仪表会损坏或引起爆炸。
●除了电池，不要将元件接电以阻止损坏或电击的危险。
△!小心●当仪表处于直接光照、高温、潮湿、结霜时，不要贮存或使用。
在这些条件下，可能造成绝缘损坏，使仪表不再满足指标。
●尽管此仪表是防灰尘的，但它并不完全防尘或防水，为了防止可能的损坏，避免在潮湿或灰尘的环境中使用。
●在使用仪表前，要确保测量电缆的绝缘没有损坏并且没有裸露的导体暴露出来。
在这种条件下使用仪表可能导致电击。
●为了避免仪表损坏，在运输和操作中防止仪表撞击或震动，特别小心不要坠落。
第一部分概要1.1产品的概要在GB50057-1994中给等电位联结下的定义：将分开的装置、诸导电物体用等电位联结导体或电涌保护器连接起来，以减小雷电流在它们之间产生的电位差。
在建筑物中，采用等电位联结是保证电气安全、防雷以及电子信息系统正常工作的一种有效的措施。
电导仪的校准方法电导仪是用来测量电导率的仪器，它通过测量一个物质中的离子浓度来确定其电导率。
电导仪在环境监测、水质检测和实验室分析等领域中被广泛应用。
然而，电导仪的测量结果的准确性和可重复性需要经常进行校准来保证。
电导仪校准的方法主要有以下几种：1. 标准溶液法：这是最常用的电导仪校准方法之一。
标准溶液是一种已知电导率的溶液，可以通过参考资料或购买商用的标准溶液来获得。
校准之前，首先需要检查电导仪的电极是否干净和完好。
然后，将电导仪的电极浸入标准溶液中，并调整电导仪的测量范围，使得读数接近标准溶液的电导率值。
确认电导仪读数稳定后，记录下读数作为标准值。
然后，将电导仪的电极清洗干净，并浸入待测试的样品中进行测量。
将样品的读数与标准溶液的读数进行比较，从而校准电导仪的读数。
2. 双点校准法：双点校准法是通过使用两个不同电导率的标准溶液来校准电导仪。
首先，将电导仪的电极浸入低电导率的标准溶液中进行测量，记录下读数。
然后，将电导仪的电极清洗干净，并浸入高电导率的标准溶液中进行测量，再次记录下读数。
根据这两个标准溶液的电导率和电导仪的读数之间的关系，可以建立一个校准曲线或系数，用于校准电导仪读数。
这种方法能够更准确地校准电导仪，因为它考虑到了两个不同电导率的标准溶液。
3. 温度补偿法：由于电导率与温度有关，因此在进行电导仪测量时需要进行温度补偿。
通常，电导仪会根据温度自动进行补偿，但是这个补偿的准确性取决于电导仪的设计和性能。
为确保准确的温度补偿，可以使用温度探针监测样品的温度，并将温度数据输入到电导仪中进行补偿。
此外，还可以使用标准溶液在不同温度下进行测量，并记录下读数。
通过比较不同温度下的读数，可以确定温度补偿的准确性，并进行必要的校准。
4. 定期维护和校准：除了以上方法，定期维护和校准也是确保电导仪准确性的重要措施。
维护包括保持电导仪的电极清洁和完好，定期更换电极或进行修理。
校准可以根据实际使用情况，选择性进行，例如每天、每周或每月进行校准。
MOEN-3600等电位测试仪作业指导书1.目的规范MOEN-3600等电位测试仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。
2.适用范围MOEN3600智能型等电位测试仪是检测建筑物中（避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、厨房等对象）的金属构件之间等电位联结质量的专用仪表，也可以测量各种电气设备与地网地极间的连接导体的电阻，还可以测量开关、插座触点的接触电阻以及其它低值电阻，具有微欧计功能。
广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门等。
3.主要技术指标4.操作规程4.1. 开关机操作主机后面板上注意：本测试仪无自动关机功能，使用后请关机。
4.2. 线阻校验4.2.1. 连接好测试线与主机4.2.2. LCD显示线阻值并将该值存储，在以后的测量中会自动扣除本次校验的线电阻值。
见下图。
注意：测试线与检测仪间接触不好其校验值偏大。
4.3. 测试“储存设置\自动储存\是”，测试完毕后自动储存该测试数据，并显示储存的数组号，若“储存设置\自动储存\否”则不存储测试数据。
见下图。
4.4. 复位测试仪在线阻校验、测试状态下，按“”键，CPU自动复位，显示时钟界面，其之前存储的线阻校验值被删除，下次测试需重新校验。
复位操作不会丢失存储的数据和影响系统时钟。
4.5. 背光控制开机后，在线阻校验或测试状态下，按“”键可以开启或关闭背光。
复位操作后背光默认打开。
4.6. 系统设置系统设置包括：时间设置、报警设置、储存设置。
开机后，在线阻校验或测试状态下，按“设定”键进入系统设置选项菜单，见下。
按“上下箭头”键上下移动光标可到其他选项，光标定位在“设置”选项时，再按“设定”键确认进入系统设置，见下图。
4.6.1. 时间设置在系统设置状态下，按键进入设置时间，见下图。
按存返回。
4.6.2. 报警设置在系统设置状态下，按键将光标移到“报警设置”，按键进入设置报警，见图120.1Ω、0.01Ω、0.001Ω、1.000Ω）返回。
电导仪校准方法
1. 准备标准电导液：选择一种已知电导率的标准电导液，一般可以购买到预先制备好的标准液。
确保标准电导液的电导率值在待校准范围内。
2. 校准电导仪：将电导仪的电极插入标准电导液中，并按照仪器说明书上的指示进行操作。
根据不同的电导仪型号和厂家，可能会有不同的校准设置步骤。
3. 调节校准：根据仪器上的提示，使用校准按钮或旋钮将仪器的读数调整到与标准电导液的电导率值一致。
通常电导仪会有一个固定的校准点，例如25°C下的电导率为1.413 mS/cm。
4. 校准验证：校准完成后，使用另外一个已知电导率的标准电导液进行验证，确保仪器在不同电导率下的读数准确。
需要注意的是，校准电导仪的频率取决于使用频率和要求的准确性。
一般情况下，建议每个月或每次使用前进行校准检查。
如果电导仪长时间未使用，也要在重新使用前进行校准。
等电位测试仪的校准方法
陈建志厦门市计量检定测试院
厦门市湖滨南路170号361004
摘要：本文旨在探讨等电位测试仪的校准方法。
通过分析其工作原理，主要技术指标要求，提出采用标准电阻及电阻箱校准等电位测试仪的方法，并通过实验数据分析来验证其可行性。
实验结果数据表明，参照JJG741-1991检定规程要求的方法校准等电位测试仪是完全可行的。
关键词：等电位测试仪电阻值校准方法标准电阻
1 等电位的概念
等电位也称为等电势。
电工理论上认为，在一个带电线路中选定的两个测试点之间没有电压就认定这两个测试点是等电势的。
建筑中的等电位联结，是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体用导体连接起来，使整个建筑物的正常非带电导体处于电气连通状态。
等电位联结分为总等电位联结、局部等电位联结和辅助等电位联结。
国家建筑标准设计图集《等电位联结安装》（02D501-2）对建筑物的等电位联结具体做法有详细的介绍。
等电位连接与接地是两种保证电气安全的不同措施。
等电位连接是设备和装置可导电部分的电位基本相等的电气连接。
接地是防止接触电压触电的一种技术措施。
实际应用中，由于土壤电阻率的不同，接地装置的设计往往很难有效降低接地电阻，接地保护效果也不好，不能真正保证人身安全。
实施等电位连接就可避免土壤电阻率的影响，对接地电阻的要求可以降低，并且应用范围更广。
在防雷实践中通常所做的安全接地其实就是以地电位作为基准电位进行的等电位连接。
由于它连接的范围大、线路距离长，减少故障接触电压的效果并不好。
采用等电位连接线将分散的金属部件连接起来可有效降低回路电阻，这样更安全。
[1]
可见，等电位连接电阻是指将诸导电物体用等电位连接导体连接而在
其两端形成的过渡电阻；接地电阻是指接地电流经接地体注入大地时，在土壤中以电流场形式向远方扩散时所遇到的土壤电阻。
防雷检测部门在对新建建筑物施工监督阶段的跟踪验收检测及对易燃易爆场所的防雷防静电检测中，等电位连接电阻检测是极为重要的检测项目。
2 等电位测试仪
等电位测试仪是检测各种环境或建筑场所（避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、厨房等对象）中防护金属构件之间等电位联结质量的专用仪表。
同样，也可以测量各种电气设备与地网地极间的连接导体的电阻，还可以测量开关、插座触点的接触电阻以及其它低值电阻，具有微欧计功能。
广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门等。
等电位测试仪是用于建筑物中金属构件间等电位连接质量的检测、接地质量检查和微电阻（过渡电阻）测量的专用仪表。
它的主要功能包括：等电位电阻测量功能、线阻消除功能、显示存储功能、报警功能等。
其工作原理为：如图1所示，将仪表测量端子的两个电流输出端子用两根测试线接到被测导体的两个端子, 两个电压输入端子也接到被测导体的两个端子。
电压端子应位于电流端子的内侧,并尽量靠近被测试品，以减少引线电阻引入的误差。
图1 等电位测试仪工作原理图
接线完毕后，选择合适的量程，按下测试键就可以测量被测导通的电阻值。
根据我们实际工作中常见的等电位测试仪类型，典型的厂家及产品技术规格要求如下：
表2 3种主要类型产品技术指标要求
由表2可知，等电位测试仪测试范围一般在200Ω以下，最大误差不超过3%，技术指标要求不高，实际校准工作中，只要找到合适的电阻箱就可以很方便地进行溯源。
3 等电位测试仪的校准方法
由于等电位测试仪主要是测试电阻的功能，该产品具有类似数字欧姆表的功能，可以参照JJG724-1991《直流数字式欧姆表检定规程》的技术规范要求进行校准。
根据等电位测试仪的主要技术指标，在实际校准工作中，我们可以选择BZ3型二等电阻加上ZX74（0.01级）电阻箱就可以进行校准。
3.1标准装置要求
表3 ZX74主要技术指标。
