意大利duplomatic直动式减压阀原理图

减压阀是一种利用液流流过缝隙产生压降的原理，使出口油压低于进口油压的压力控制阀，以满足执行机构的需要。

减压阀有直动式和先导式两种，一般采用先导式。

图1所示表示先导式减压阀的结构图，它由两部分组成，即先导阀调压，主阀减压。

图1先导式减压阀的结构图
工作时液压油从进油口P1进入，经主阀缝隙流到出油口P2，送往执行机构。

主阀芯左端有轴向沟槽b，阀芯的中心有阻尼小孔e，减压油可经过槽口a、阻尼孔e、油室f和孔g通到先导阀的下端并给锥阀一个向上的液压力。

当负载较小，出油口压力小于调定压力时锥阀不开，主阀芯的左右两端的油压相等，主阀芯在平衡弹簧作用下压至最低位置，主阀芯与阀体形成的狭缝d最大，油液流过时压力损失最小，这时减压阀处于非工作状态，位于常开。

当负载较大时，出油口压力达到调定压力时，锥阀打开,控制油开始流动，主阀芯上的阻尼孔e有油液流过，产生压力降，使得主阀芯右端油压小于左端油压，主阀芯在压力差的作用下克服平衡弹簧的作用而右移，使主阀口的狭缝d 减小，产生压力降。

此压力降能自动调节，使出油口油压稳定在调定值上，此时减压阀处于工作状态。

当负载更大时，节流口d将更小，压力降更大，使出油口压力稳定在调定值上。

1/ 1。

减压阀的应用原理图1. 什么是减压阀？减压阀是一种控制工作流体压力的装置，常用于液压和气动系统中。

它能实时监测流体压力，并通过自动调节流体流量来维持系统压力在一定范围内稳定。

2. 减压阀的应用原理减压阀的应用原理基于以下几个关键步骤：步骤1：流体进口流体通过减压阀的进口进入系统。

进口通常连接到管道或容器，流体在进入减压阀之前可能具有非常高的压力。

步骤2：阀体减压阀由一个阀体组成，阀体内部设置有调节阀芯和其他控制机构。

它起到控制流体压力的作用。

步骤3：调节阀芯调节阀芯是减压阀的核心部件。

当流体进入阀体后，阀芯会根据系统压力变化来调节流体的流量，从而维持系统压力在设定的范围内稳定。

步骤4：调节弹簧调节弹簧是减压阀中的另一个重要部件。

它与阀芯相连，通过弹簧的压缩程度来影响阀芯的开度。

调节弹簧的弹力决定了减压阀的调节范围和灵敏度。

步骤5：流体出口流体通过减压阀的出口离开系统。

出口连接到下游管道或容器，此时流体的压力已经被调节到设定的范围内。

3. 减压阀的应用范围减压阀广泛应用于各种液压和气动系统中，特别是在以下领域：•工业自动化：减压阀用于控制工业自动化系统的液体和气体压力，确保系统的正常运行和安全性。

•锅炉和热交换器：减压阀用于控制锅炉和热交换器中的冷却水和蒸汽压力，保护设备免受过高压力的损坏。

•水处理系统：减压阀在给水系统和污水处理系统中起到调节水压的作用，确保水流稳定和设备安全运行。

•燃气系统：减压阀用于燃气系统中，控制天然气或液化气的压力，确保燃气供应的安全稳定。

•压力控制系统：减压阀被广泛用于各种压力控制系统，例如气压系统、液压系统和油气井控制系统等。

4. 减压阀的选择和安装注意事项在选择和安装减压阀时，需要注意以下几点：•流体类型：根据实际应用场景选择适合的减压阀，考虑流体的性质和压力范围。

•压力范围：根据系统的工作压力要求选择减压阀的压力范围，确保减压阀能够稳定工作。

•安全性能：选择具备良好安全性能的减压阀，确保系统在异常情况下能够安全停机。

减压阀的工作原理减压阀就是气动调节阀的一个必备配件,主要作用就是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。

1.调节手柄;2、调压弹簧;3、溢流阀;4、膜片;5.阀杆;6、反馈导管;7、进气阀门;8、复位弹簧上图所示为一种常用的直动式减压阀结构。

压力为P1的压缩空气,由左端输入经进气阀门节流后,压力降为P2输出。

P2的大小可由调压弹簧2进行调节。

若顺时针旋转调节手柄,调压弹簧被压缩,推动膜片与阀杆下移,进气阀门打开,在输出口有气压输出。

同时,输出气压经反馈导管作用在膜片上产生向上的推力。

该推力与调压弹簧作用力相平衡时,阀便有稳定的压力输出。

若输出压力超过调定值,则膜片离开平衡位置而向上变形,使得溢流阀打开,多余的空气经溢流口排入大气。

当输出压力降至调定值时,溢流阀关闭,膜片上的受力保持平衡状态。

若逆时针放置手柄,调压弹簧放松,作用在膜片上的气压力大于弹簧力,溢流阀打开,输出压力降低直到为零。

台湾DPC 气动提醒您,反馈导管的作用就是提高减压阀的稳压精度。

另外,能改善减压阀的动态性能,当负载突然改变或变化不定时,反馈导管起着阻尼作用,避免振荡现象发生。

若输入压力瞬时升高,输出将随之升高,使膜片气室内压力升高,在膜片上产生的推力相应增大,此推力破坏了原来力的平衡,使膜片向上移动,有少部分气流经溢流孔、排气孔排出。

在膜片上移的同时,因复位弹簧的作用,使阀芯也向上移动,关小进气阀口,节流作用加大,使输出压力下降,直至达到新的平衡为止,输出压力基本又回到原来值。

若输入压力瞬时下降,输出压力也下降、膜片下移,阀芯随之下移,进气阀口开大,节流作用减小,使输出压力也基本回到原来值。

逆时针旋转旋钮。

使调节弹簧放松,气体作用在膜片上的推力大于调压弹簧的作用力,膜片向上曲,靠复位弹簧的作用关闭进气阀口。

再旋转旋钮,进气阀芯的顶端与溢流阀座将脱开,膜片气室中的压缩空气便经溢流孔、排气孔排出,使阀处于无输出状态。

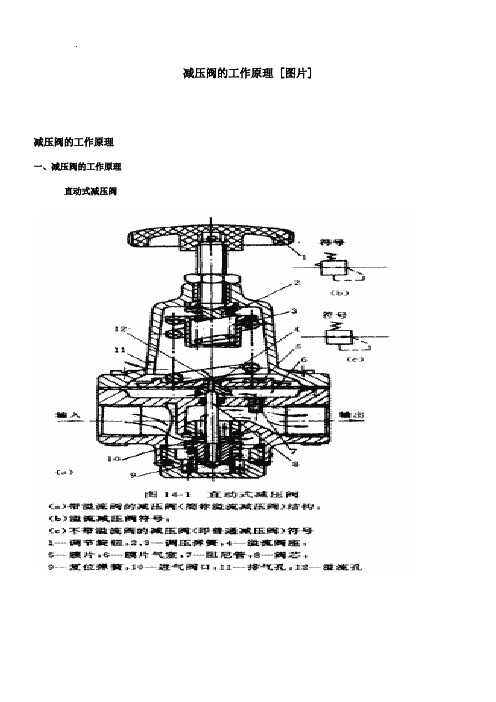

减压阀的工作原理 [图片]减压阀的工作原理一、减压阀的工作原理直动式减压阀图14—1a所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。

压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。

P2的大小可由调压弹簧2、3进行调节。

顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。

若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。

若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。

在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。

若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。

逆时针旋转旋钮1。

使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。

再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。

总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。

为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)，其符号如图14—1c所示。

先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。

为了克服这些缺点，可采用先导式减压阀。

先导式减压阀的工作原理与直动式的基本相同。

先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。

若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。

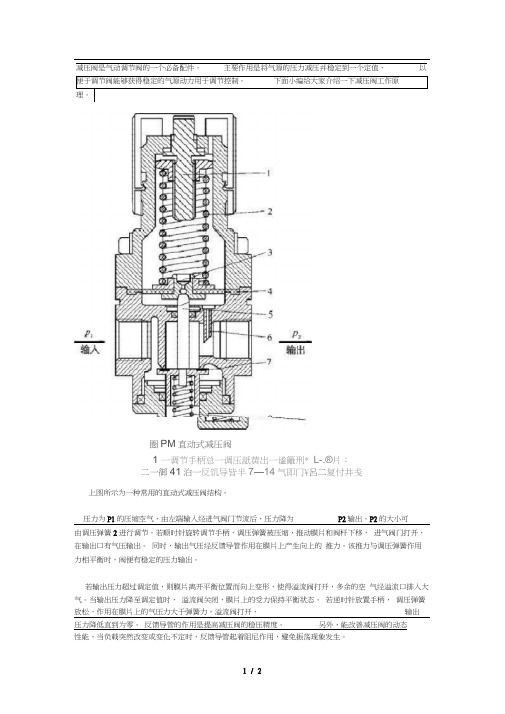

圏PM直动式减压阀1 一调节手柄总一调压舐黄出一谧籬刑* L-.®片：二一御41泊一反饥导皆半7—14气即门¥呂二复付井戋上图所示为一种常用的直动式减压阀结构。

压力为P1的压缩空气，由左端输入经进气阀门节流后，压力降为P2输出。

P2的大小可由调压弹簧2进行调节。

若顺时针旋转调节手柄，调压弹簧被压缩，推动膜片和阀杆下移，进气阀门打开，在输出口有气压输出。

同时，输出气压经反馈导管作用在膜片上产生向上的推力。

该推力与调压弹簧作用力相平衡时，阀便有稳定的压力输出。

若输出压力超过调定值，则膜片离开平衡位置而向上变形，使得溢流阀打开，多余的空气经溢流口排入大气。

当输出压力降至调定值时，溢流阀关闭，膜片上的受力保持平衡状态。

若逆时针放置手柄，调压弹簧放松，作用在膜片上的气压力大于弹簧力，溢流阀打开，输出压力降低直到为零。

反馈导管的作用是提高减压阀的稳压精度。

另外，能改善减压阀的动态性能，当负载突然改变或变化不定时，反馈导管起着阻尼作用，避免振荡现象发生。

若输入压力瞬时升高，输出将随之升高，使膜片气室内压力升高，在膜片上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片向上移动，有少部分气流经溢流孔、排气孔排出。

在膜片上移的同时，因复位弹簧的作用，使阀芯也向上移动，关小进气阀口，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。

若输入压力瞬时下降，输出压力也下降、膜片下移，阀芯随之下移，进气阀口开大，节流作用减小，使输出压力也基本回到原来值。

逆时针旋转旋钮。

使调节弹簧放松，气体作用在膜片上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口。

再旋转旋钮，进气阀芯的顶端与溢流阀座将脱开，膜片气室中的压缩空气便经溢流孔、排气孔排出，使阀处于无输出状态。

以上是减压阀工作原理介绍，大家可以了解一下。

为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。

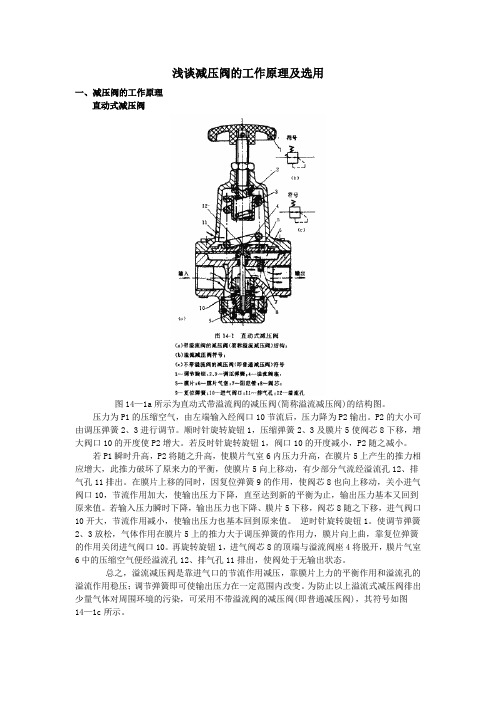

浅谈减压阀的工作原理及选用一、减压阀的工作原理直动式减压阀图14—1a所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。

压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。

P2的大小可由调压弹簧2、3进行调节。

顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。

若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。

若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。

在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。

若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。

逆时针旋转旋钮1。

使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。

再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。

总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。

为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)，其符号如图14—1c 所示。

先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。

为了克服这些缺点，可采用先导式减压阀。

先导式减压阀的工作原理与直动式的基本相同。

先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。

若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。

直动式减压阀工作原理
直动式减压阀是一种常用的压力调节装置，用于控制液体或气体的进出口压力，保持流体在设定的压力范围内稳定。

其工作原理如下：
1. 压力调节阀的主要部件包括阀体、阀芯和弹簧。

阀体上有一个进口和一个出口，通过调节阀芯的位置来控制流体的通道。

弹簧的作用是提供闭合阀芯的力量。

2. 当进口压力大于设定压力时，压力力量作用于阀芯上，将阀芯向下压。

阀芯下降后，流通通道打开，流体从进口进入出口。

3. 当进口压力小于设定压力时，弹簧的力量将阀芯向上提。

阀芯上升后，流通通道关闭，阻断了进口和出口之间的通道，阀芯处于闭合状态。

4. 当流体通过减压阀时，如果进口压力波动，阀芯会根据压力变化而自动调节位置，以保持流体出口压力稳定不变。

总体来说，直动式减压阀通过阀芯的上下移动，调节流体进出的通道大小，以控制流体的压力在设定范围内稳定。

直动式减压阀的工作原理
直动式减压阀是一种广泛使用的工业设备，它可以帮助减少高压气体或液体的压力，以防止管道或系统的损坏。

这种阀门的工作原理相对简单，一般由几个基本部分组成。

下面我们来详细地了解直动式减压阀的工作原理。

第一步，进口与出口。

减压阀的进口与出口通常是通过管道连接在一起，进口端连接的是高压气体或液体管道，而出口端则连接的是低压管道或有压需求的设备。

第二步，弹簧。

直动式减压阀的弹簧是控制阀芯开关的主要部分，它的大小与材料类型都可以根据操作需求进行选择。

弹簧一般被安装在阀门的上方，控制着阀门的开启和关闭。

第三步，阀芯。

阀芯是直动式减压阀的关键部分，它是由阀门材料制成的，并且必须精确的配合到弹簧上。

当弹簧承受的压力达到一定程度后，阀芯就会被推开，因此允许大量的高压气体或液体通过。

反之，当弹簧再次承受压力后，阀芯会再次关闭，以减少管道内部的压力。

第四步，调压器。

直动式减压阀的调压器位于弹簧的上方，用于控制弹簧所能达到的最大压力。

调压器的功能是确保减压阀在操作时不会受到过大的压力从而导致损坏或泄漏。

第五步，安全阀。

在某些情况下，直动式减压阀会出现不可控制的高压，这时则需要安全阀的功能来提供保护。

安全阀位于减压阀的顶部，在压力超过预设值时，它会自动打开，以释放多余的压力。

综上所述，直动式减压阀的工作原理是利用弹簧和阀芯的组合来控制管道内的压力。

它的构造可谓是相对简单，在工业生产中被广泛使用以确保设备的顺利运行。

说明直动式和先导式减压阀的工作原理
直动式和先导式减压阀的工作原理如下：
直动式减压阀的工作原理：
直动式减压阀是一个闭环自动控制元件。

介质从上进下出，顺时针旋转调节手轮，使得调压弹簧被压缩，从而推动膜片和阀杆下移，将进气阀门打开，输出口输出气压。

同时，输出的气压经反馈作用在膜片上产生向上的推力，并在与调压弹簧作用力相平衡时，便可稳定地输出压力。

先导式减压阀的工作原理：
拧动调节螺钉，使之压缩调整弹簧顶开先导阀芯，让介质从进口侧进入活塞上方。

因为活塞面积大于主阀阀芯面积，所以能够推动活塞向下移动，使主阀打开，由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，控制主阀芯的开度使阀后压力保持恒定。

以上是直动式和先导式减压阀的工作原理介绍，如果想要了解更多关于其工作原理的详细信息，建议查阅专业书籍或咨询专业人士。

直接作用式减压阀工作原理今天咱们来唠唠直接作用式减压阀这个有趣的小玩意儿。

你看啊，这直接作用式减压阀呢，就像是一个特别贴心的小管家。

想象一下，在一个管道系统里，水或者其他流体就像一群调皮的小娃娃，跑来跑去的，压力有时候就会变得很不稳定。

这时候，直接作用式减压阀就闪亮登场啦。

它的结构其实并不复杂，就那么几个关键部分。

有个阀瓣，这阀瓣就像是一扇小闸门。

还有个弹簧，这个弹簧可有意思啦，就像是一个有弹性的小卫士。

当管道里的流体压力比较小的时候呢，弹簧就舒舒服服地待在那儿，阀瓣也在自己的位置上，流体就可以比较顺畅地通过。

但是呢，一旦流体的压力变大了，就像是一群小娃娃突然兴奋起来，开始用力推挤了。

这个时候，流体的压力就会向上顶这个阀瓣。

这阀瓣可不会轻易被推倒哦，因为它下面还有弹簧在顶着呢。

随着压力越来越大，就像是小娃娃们的力气越来越大，当压力大到能够克服弹簧的弹力的时候，阀瓣就会被顶起来一点。

这一顶起来啊，就相当于给流体开了一个小口子，让一部分流体从这个小口子流走了。

这样一来，管道里的流体压力就会降下来啦。

你再想啊，这就像是在一个拥挤的房间里，如果人太多了，压力太大了，就得想办法让一部分人出去，这样房间里的压力就会变小，大家就会感觉舒服一些。

直接作用式减压阀就是这么干的，它时刻关注着管道里的压力情况，只要压力一高，就赶紧调整。

而且哦，这个直接作用式减压阀还特别聪明呢。

它能够根据压力的变化自动地调整阀瓣的开度。

如果压力只是稍微高了一点，那阀瓣就只会打开一点点，就像微微打开一扇窗户透透气。

要是压力高得比较厉害呢，阀瓣就会打开得更大一些，让更多的流体流出去，直到压力降到合适的范围。

它在很多地方都发挥着重要的作用呢。

比如说在家庭的供水系统里，如果没有它，那水龙头里出来的水可能一会儿像小瀑布一样冲击力很大，一会儿又像小水滴一样没什么力气。

有了直接作用式减压阀，水龙头里出来的水就总是那么温柔又稳定。

在一些工业设备里也是一样，它能保证设备里的流体压力在合适的范围，让设备能够正常、安全地运行。
