电气设备试验制度范文是指为了保障电气设备的安全运行，确保其满足规定的技术要求和安全标准，对电气设备进行必要的试验和检验的一套管理制度。
电气设备试验制度包括试验计划、试验方法、试验内容和试验要求等方面的内容。
一般来说，电气设备试验制度应包括以下几个方面的内容：1. 试验计划：确定试验的时间、地点、试验人员、试验设备和试验要求等。
2. 试验方法：制定试验的具体方法和步骤，包括试验装置的搭建、试验条件的设置、试验过程的操作方法等。
3. 试验内容：确定每种电气设备试验的具体内容，例如绝缘试验、局部放电试验、温升试验、功率因数试验等。
4. 试验要求：确定试验的合格标准和接受标准，即设备在试验中应满足的技术要求和安全标准。
5. 试验记录：对每次试验进行详细记录，包括试验结果、试验过程中的注意事项和异常情况等。
电气设备试验制度的实施可以有效地提高电气设备的质量和可靠性，降低故障率，减少事故发生的风险。
同时，电气设备试验制度还可以为电气设备的维护和管理提供参考依据，有利于延长设备的使用寿命和减少维修成本。
电气设备试验制度范文（2）1、在用的电气设备必须定期进行试验，试验周期及标准按《煤矿电气设备绝缘试验规程》执行。
2、使用单位每年应提报所用电气设备试验计划，试验工作由公司认定的试验部门负责实施，使用单位要积极配合。
3、高压配电装置和低压馈电开关的过流脱扣器以及高压配电装置的失压脱扣器的试验按有关试验标准执行。
4、电气设备试验后要及时填写试验小票和试验报告，并移交使用单位和主管部门备案。
5、电气设备试验后必须进行验收和试运行。
6、对试验不合格的电气设备，使用单位必须立即检修，检修后重新申请试验，直至合格为止，否则不许使用。
电气设备试验制度范文（3）一、总则为规范电气设备试验工作，确保电气设备的正常运行和安全性，提高设备试验的效率和质量，制定本制度。
本制度适用于本单位电气设备试验工作，试验范围包括但不限于高压设备、低压设备、电力电容器、变压器等各类电气设备。
宁夏宝丰能源集团公司交流高压电气设备试验规程(2010年版)目录1 范围 (1)2 规范性引用文件 (1)3 定义、符号 (2)4 总则 (4)5 电力变压器及电抗器 (7)6 互感器 (21)7 高压套管 (33)8开关设备 (36)9 电容器 (47)10 过电压保护器 (52)11 电力电缆 (61)12 接地装置 (65)13 支柱绝缘子、悬式绝缘子、复合绝缘子、RTV涂料 (67)14 变电站设备外绝缘、母线及引流线 (75)15 二次回路 (77)16 1 kV 及以下的配电装置和馈电线路 (78)17 1 kV以上的架空电力线路及线路阻波器 (78)18 绝缘油试验 (81)19SF6气体 (84)附录A（规范性附录）状态量显著性差异分析法 (86)附录B（规范性附录）变压器线间电阻到相绕组电阻的换算方法 (87)附录C（规范性附录）油浸电力变压器绕组直流泄漏电流参考值 (87)附录D（规范性附录）高压电气设备的交流能源试验电压标准 (87)附录E（规范性附录）气体绝缘设备老练试验方法 (89)附录F（规范性附录）抽检试验抽样规则 (91)附录G（规范性附录）断路器操作机构的试验 (92)附录H（规范性附录）油浸电力变压器绕组直流泄漏电流参考值 (94)附录I（规范性附录）橡塑电缆内衬层和外护套被破坏进水确定方法 (95)附录J（规范性附录）橡塑电缆附件中金属层的接地方法 (95)附录K（规范性附录）高压支柱瓷绝缘子的外观检查要求 (95)附录L（规范性附录）高压支柱瓷绝缘子超声探伤检测方法及判断依据 (98)附录M（规范性附录）复合绝缘子和R防污闪涂料憎水性测量方法及判断准则 (98)附录N（参考的附录）旋转电机 (101)附录O（参考的附录）同步发电机和调相机定子绕组的交流试验电压、老化鉴定和硅钢片单位损耗 (110)附录P（参考的附录）封闭母线 (120)附录Q（参考的附录）电除尘 (120)范围电力设备预防性试验是电力设备运行和维护工作中的重要环节，是保证电力设备和电力系统安全运行的有效手段。
电力设备预防性试验规程第一章范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
本标准适用于110kV及以下的交流电力设备。
第二章引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
GB 311.1－1997 高压输变电设备的绝缘配合GB 1094.1－1996 电力变压器第一部分总则GB 1094.3－2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.11—2007 电力变压器第11部分：干式变压器GB 1207—2006 电磁式电压互感器GB 1208—1996 电流互感器GB 1984—2003 高压交流断路器GB 4703—2007 电容式电压互感器GB 1985—2004 高压交流隔离开关和接地开关GB 7330—2008 交流电力系统阻波器GB/T 8287.1-2008 标称电压高于1000V系统用户内盒户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB 12022—2006 工业六氟化硫GB/T 20876.2 标称电压大于1000V的架空线路用悬浮式复合绝缘子原件第2部分:尺寸和电气特性GB 50150—2006 电气装置安装工程电气设备交接试验标准 DL/T 474.5—2006 现场绝缘试验实施导则第5部分:避雷器试验 DL/T 475—2006 接地装置特性参数测试导则DL/T 555—2004 气体绝缘金属封闭电器现场耐压试验导则 DL/T 596—1996 电力设备预防性试验规程DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地DL/T 627—2004 绝缘子常用温固化硅橡胶防污闪涂料DL/T 664—2008 带电设备红外诊断技术应用导则DL/T 722—2000 变压器油中溶解气体分析和判断导则DL/T 804—2002 交流电力系统金属氧化物避雷器使用导则DL/T 864—2003 标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 911—2004 电力变压器绕组变形的频率响应分析法DL/T 1048—2007 标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则DL/T 1093—2008 电力变压器绕组变形的电抗法检测判断导则Q/GDW 168—2008 输变电设备状态检修试验规程Q/GDW 407—2010 高压支柱瓷绝缘子现场检测导则Q/GDW 415—2010 电磁式电压互感器用非线性电阻型消谐器技术规范Q/GDW 515.1—2010 交流架空线路用绝缘子使用导则第1部分、玻璃绝缘子Q/GDW 515.2—2010 交流架空线路用绝缘子使用导则第2部分、复合绝缘子国家电网公司（(国家电网公司十八项电网重点反事故措施)（国家电网生计(2005)400号）第三章定义、符号（一）预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。

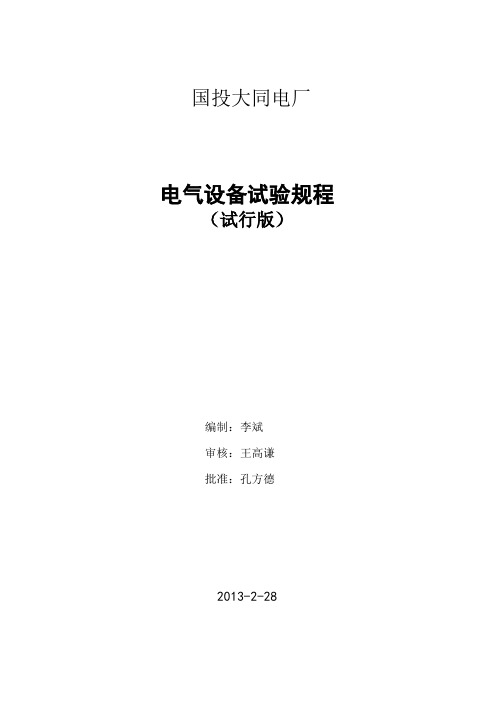

国投大同电厂电气设备试验规程（试行版）编制：李斌审核：王高谦批准：孔方德2013-2-281、编制说明根据国投大同电厂将电气试验全部进行外委的情况，参照《电力设备预防性试验规程DL/T596-2005》及《电气设备交接试验标准GB50150-2006》的相关内容，编制本规程，本规程主要对电气设备试验周期，试验内容作相应规定。
电厂电气试验有关工作包含如下方面：（1）编制电气试验标准，明确工作范围、周期、程序及相关技术标准。
（2）编制电气试验工作计划，对电气设备进行有计划地定期试验或补充试验。
（3）整理电气设备档案，对试验数据存档。
（4）结合历次试验数据，逐步掌握设备劣化的趋势。
（5）引进先进检测试验方法（如在线监测技术），更灵敏的暴露设备可能存在的薄弱环节，同时减少试验对设备可能造成的伤害。
本规程由电厂设备管理部起草编制，最终由电厂设备管理部负责解释。
2、电气试验总则2.1电气设备试验严格按照电力设备预防性试验规程DL/T596-2005》及《电气设备交接试验标准GB50150-2006》的要求进行，按照“应试必试”的原则安排电气设备试验，不能出现少试和漏试的情况，试验后对设备试验结果应与该设备历次试验结果相比较，与同类设备试验结果相比较，参照相关试验结果，根据变化规律和趋势，进行全面分析后做出判断。
2.2遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经总工程师审查批准后执行。
2.3110kV以下的电力设备，应按本规程进行耐压试验(有特殊规定者除外)。
110kV及以上的电力设备，在必要时应进行耐压试验。
50Hz交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为1min；其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。
非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。
充油电力设备在注油后应有足够的静置时间才可进行耐压试验。
静置时间则应依据设备的额定电压满足以下要求：220 kV＞48h110kV及以下＞24h2.4进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限)，但同一试验电压的设备可以连在一起进行试验。
直流换流站高压电气设备交接试验规程目???录前言?Ⅱ1?范围?12?规范性引用文件?13?名词术语?14?总则?15?6?7?8?9?10?11?12?13?14?15?16?17?18?19?20??前???言本规程是国家电网公司的企业标准。
本规程是在参照GB50150—1991《电气安装工程电气设备交接试验标准》的基础上，结合直流工程的安装调试和运行维护经验制定的。
本规程对直流换流站高压直流电气设备交接试验的项目、要求及验收标准作了规定。
本规程主要起草单位：湖北省电力试验研究院、国家电网公司工程建设部。
本规程主要起草人：袁清云、金涛、王瑞珍、刘良军、高理迎、叶廷路等。
本规程由国家电网公司提出、归口并解释。
直流换流站高压直流电气设备交接试验规程1范围本规程规定了直流换流站高压直流电气设备的交接试验项目、要求及验收标准。
本规程适用于±500kV换流站新安装的高压直流电气设备，它包括从换流变压器到直流场的所有高压电气设备，以及接地极装置、电容器组和交流滤波器。
2?规范性引用文件下列文件中的条款通过在本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有GB261GB510GB5113?4?总则进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。
同一试验标准的设备可以连在一起试验。
为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验，试验标准应采用连接的各种设备中的最低标准。
交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为60s。
当电气设备的额定电压与实际使用的系统标称电压不同时，应按设备额定电压或设备技术条件的规定进行试验。
油浸式换流变压器、平波电抗器的绝缘试验应在热油循环后静置一定时间，待气泡消除后方可进行。
静置时间按产品要求，当制造厂无规定时，一般须静置72h以上。
10kV主要设备交接试验规程试 试验项 设目 试验标准及要求①必须与设计要求及铭牌上的标记和外 壳上的符号相符。
检查三 相变压 器的接线组别 测量与铁芯绝缘的各紧固件（连接片可拆开者）及铁芯（有外引接地线）绝缘电阻容量为 8000 kVA 以下、绕组额定电压自110 kV 以下的变压器，线端试验应按照 下表进行交流耐压试验①测量一次绕组对二次绕组及外壳、各 二次绕组间及其对外壳的绝缘电阻；绝 缘电阻不宜低于1000 M Ω。
②绝缘电阻 测量应使用 2500V 兆欧表；交流耐 的 80%，42×0.8 ＝33kV ，二次绕组试验 压试验 电压 2kV （可要 2500V 兆欧表 1min 代 替）。
被试设试验项试验标准及要求绕组连 同套管 交流耐 压试验绕组的绝缘电 阻电流互感①一次绕组试验电压是出厂试验电压值其他变压器试验标准参照GB50150-2006注：容量试验和负载试验是额外收费，请工程负责人接收工作任务的时候和安装公司委托人落实是否需要做容量试验和负载试验，如果需要增加此两项试验，费用另外加收。
工程负责人在登记工程量的时候必须登记清楚是否有增加容量和负载试验。
出具的结算书必须要工程负责人签名确认。
附录二S11油变空负载标准10kv S11 型油变空载损耗、负载损耗技术标准注：1、广东电网公司标准Y yn0 和D yn11 接线的空载损耗、负载损耗均执行上表所列数值。
空载损耗不允许正偏差，负载损耗允许3% 的正偏差。
2、南网标准、国家标准斜线上方适用于D yn11 或Y zn11，下方适于Yyn0 。
南网标准空载损耗不得超过3% ，负载损耗不得超过5% ，总损耗不得超过4% 。
国家标准空载损耗、负载损耗正偏差不得超过15% ，总损耗不得超过10% 。
3、标准依据：GB/T 6451-1999 三相油浸电力变压器技术参数和要求，JB/T3837 （最新版）变压器类产品型号编制方法、南方电网公司《配电变压器能效标准及技术经济评价导则》、广东电网公司生产部《S11 型配电变压器检验管理办法》（广电生[2004]4 号）附录三S13、S15 油变空负载标准10kv S13 型、SH15 型油变空载损耗、负载损耗技术标准注：1、表中斜线上方适用于D yn11 或Y zn11，下方适于Yyn0 。
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
风电场电气专业试验检验清单应包括下列内容：1.隔离开关与负荷开关的有机材料传动杆的绝缘电阻值，在常温下不应低于下表的规定。
2、交流耐压试验，应符合下列规定：2.1三相同一箱体的负荷开关，应按相间及相对地进行耐压试验，还应按产品技术条件规定进行每个断口的交流耐压试验。
试验电压应符合本标准下表的规定：2.2 35kV 及以下电压等级的隔离开关应进行交流耐压试验，可在母线安装完毕后一起进行，试验电压应符合本标准附录 F 的规定。
3、操动机构的试验，应符合下列规定: 3.1 动力式操动机构的分、合闸操作，当其电压或气压在下列范围时，应保证隔离开关的主闸刀或接地闸刀可靠地分闸和合闸：1、交流耐压试验，应符合下列规定:2、测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸过程中触头接触后的弹跳时间，应符合下列规定: 合闸过程中触头接触后的弹跳时间，40.5kV 以下断路器不应大于 2ms，40. 5kV 及以上断路器不应大于 3ms；对于电流3kA 及以上的 l0kV 真空断路器，弹跳时间如不满足小于 2ms ，应符合产品技术条件的6/6kV 及以上电缆也可用 5000V 兆欧表；2) 橡塑电缆外护套、内衬层的测量宜采用500V 兆欧表。
3、橡塑电缆应优先采用 20Hz-300Hz 交流耐压试验，试验电压和时间应符合下表的规定。
4、66kV 及以上橡塑绝缘电力电缆线路安装完成后，结合交流耐压试验可进行局部放电测量。
2.2 末屏绝缘电阻值不宜小于 1000MΩ。
当末屏对地绝缘电阻小于 1000MΩ时，应测量其 tanδ时，不应大于 2% 。
2、测量 20kV 及以上非纯瓷套管的主绝缘介质损耗因数(tanδ的和电容值，应符合下列规定：3、交流耐压试验：1、绝缘油的试验项目及标准：表19.0.12、新油验收及充油电气设备的绝缘油试验分类：3、SF6 新气到货后，充入设备前应对每批次的气瓶进行抽检，并应按现行国家标准《工业六氟化硫》GB 12022 验收， SF6 新到气瓶抽检比例宜符合表 19.0.4 的规定，其他每瓶可只测定含水量。
各类高压电气设备试验项目及要求标准1.范畴本标准规定了各种电力设备预防性实验的项目、周期和要求,用以判定设备是否符合条件，预防设备损坏、保证安全运行。
本标准适用于500KV以下的交流电力设备。
本标准不适用于高压直流输电设备、矿用及其它专门条件下使用的电力设备，也不适用于电力系统的继电爱护装置、自动装置、测量装置等电器设备和安全用具。
从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。
从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。
2．定义、符号2．1 预防性实验为了发觉运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。
2．2 在线监测在不阻碍设备运行的条件下，对设备状况连续或顶事进行的监测，通常是自动进行的。
2．3 带电测量对在运行电压下的设备，采纳专用一起，由人员参与进行的测量。
2．4 绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。
常采纳兆欧表直截了当测得绝缘电阻值。
本规程中，假设无说明，均指加压1min时的测得值。
2．5 吸取比在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。
2．6 极化指数在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。
2．7 本规程所用的符号U n设备额定电压〔对发电机转子是指额定励磁电压〕；U m设备最高电压；U0/U 电缆额定电压〔其中U0为电缆导体与金属套或金属屏蔽之间的设计电压，U 为导体与导体之间的设计电压〕；U1mA避雷器直流1mA下的参考电压；tgδ介质损耗因数；3．总那么3．1 试验结果应与该设备历次试验结果相比较，与同类设备试验结果相比较，参照相关的试验结果，依照变化规律和趋势，进行全面分析后做出判定。
3．2 遇到专门情形需要改变试验项目、周期或要求时，对要紧设备需经上一级主管部门审查批准后执行，对其他设备可由本单位总工程师审查批准后执行。
3．3 110KV以下的电力设备，应按本规程进行耐压试验〔有专门规定者除外〕。
110KV及以上的电力设备，在必要时应进行耐压试验。
50Hz交流耐压试验，加至试验电压后的连续时刻，凡无专门说明者，均为1min；其他耐压试验的试验电压施加时刻在有关设备的试验要求中规定。
非标准电压等级的电力设备的交流耐压实验值，可依照本规程规定的相邻电压等级按插入法运算。
充油电力设备在注油后应有足够的静置时刻才可进行耐压试验。
静置时刻如无制造厂规定，那么应依据设备的额定电压满足以下要求：500KV ＞72h220及330KV ＞48h110kv及以下＞24h3．4 进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验〔制造厂装配的成套设备不在此限〕，但同一试验电压的设备能够连在一起进行试验。
已有单独实验记录的假设干不同试验电压的电力设备，在单独试验有困难时，也能够连在一起进行试验，现在，试验电压应采纳所连接设备中的最低试验电压。
3．5 当电力设备的额定电压与实际使用的额定工作电压不同时，应依照以下原那么确定试验电压：a)当采纳额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；b)当采纳额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压；c)为满足高海拔地区的要求而采纳较高电压等级的设备时，应在安装地点按实际使用的额定工作电压确定其试验电压。
3.6 在进行与温度和湿度有关的各种试验(如测量直流电阻、绝缘电阻、tgδ、泄漏电流等)时，应同时测量被试品的温度和周围空气的温度和湿度。
进行绝缘试验时，被试品温度不应低于+5℃，户外试验应在良好的天气进行，且空气相对湿度一样不高于80%。
3．7 在进行直流高压试验时，应采纳负极性接线。
3．8 如产品的国家标准或行业标准有变动，执行本规程时应作相应调整。
3．9 如经有用考核证明利用带电测量和在线监测技术能达到停电试验的成效，经批准能够不做停电试验或适当延长周期。
3．10 执行本规程时，可依照具体情形制定本地区或本单位的实施规程。
4．交流电动机4．1交流电动机的试验项目、周期和要求见表1。
试验更换绕组时或修理铁芯后2)必要时于25K，齿的最大温差不大于15K，单位损耗不大于1.3倍参考值，在1.4T下自行规定。
2〕单位损耗参考值见附录A。
3〕运行年久的电机自行规定。
时刻为90min，磁密为1.4T下连续时刻为45min。
用红外热像仪测温。
1)3kV或500kW及以上电动机应做此项试验2)假如电动机定子铁芯没有局部缺陷，只为检查整体叠片状况，可仅测量空载损耗值13电动机空转并测空载电流和空载损耗必要时1)转动正常，空载电流自行规定2)额定电压下的空载损耗值不得超过原先值的50%1)空转检查的时刻一样不小于1h2)测定空载电流仅在对电动机有怀疑时进行3)3kV以下电动机仅测空载电流不测空载损耗14双电动机拖动时测量转矩—转速特性必要时两台电动机的转矩—转速特性曲线上各点相差不得大于10%1)应使用同型号、同制造厂、同期出厂的电动机2)更换时，应选择两台转矩转速特性相近似的电动机4．2各类试验项目：定期试验项目见表1中序号1、2。
大修时试验项目见表1中序号1、2、3、6、7、8、9、10。
大修后试验项目见表1中序号4、5。
容量在100kW以下的电动机一样只进行序号1、4、13项试验，关于专门电动机的试验项目按制造厂规定。
5 电力变压器及电抗器5.1 电力变压器及电抗器的试验项目、周期和要求见表5。
表2电力变压器及电抗器的试验项目、周期和要求序号项目周期要求说明1油中溶解气体色谱分析1)220kV及以上的所有变压器、容量120MV A及以上的发电厂主变压器和330kV及以上的电抗器在投运后的4、10、1)运行设备的油中H2与烃类气体含量(体积分数)超过以下任何一项值时应引起注意：总烃含量大于150×10-6H2含量大于150×10-6C2H2含量大于5×10-6(500kV变压器为1×10-6)2)烃类气体总和的产气速率大于0.25ml/h(开放式)和0.5ml/h(密1)总烃包括：CH4、C2H6、C2H4和C2H2四种气体2)溶解气体组分含量有增长趋势时，可结合产气速率判定，必要时缩短周期进行追踪分析3)总烃含量低的设备不宜采纳相对产气速率进行判定4)新投运的变压器应有投1)非被试绕组应接地或屏蔽2) 同一变压器各绕组tg δ的要求值相同3)测量温度以顶层油温为准，尽量使每次测量的温度相近4)尽量在油温低于50℃时测量，不同温度下的tg δ值一样可按下式换算10/)(12123.1tg tg t t -⨯=δδ式中tg δ1、tg δ2分别为温度t 1、t 2时的tg δ值 1) 1～5年(10kV 及以下)2)大修后(66kV 及以下) 3)更换绕组后4)必要时6.2电力变压器交流试验电压值及操作波试验电压值见表6。
6.3油浸式电力变压器(1.6MV A以上)6.3.1定期试验项目见表5中序号1、2、3、4、5、6、7、8、10、11、12、18、19、20、23，其中10、11项适用于330kV及以上变压器。
6.3.2大修试验项目表6电力变压器交流试验电压值及操作波试验电压值额定电压kV 最高工作电压kV线端交流试验电压值kV中性点交流试验电压值kV线端操作波试验电压值kV 全部更换绕组部分更换绕组全部更换绕组部分更换绕组全部更换绕组部分更换绕组＜1≤13 2.53 2.5——3 3.5181518153530 6 6.9252125215040 1011.5353035306050 1517.5453845389075 2023.05547554710590 3540.585728572170145 6672.5140120140120270230110126.0200170(195)9580375319220252.0 36039530633685(200)72(170)750638330363.0 46051039143485(230)72(195)850950722808500550.0 630680536578851407212010501175892999注：1括号内数值适用于不固定接地或经小电抗接地系统；2操作波的波形为：波头大于20μS，90%以上幅值连续时刻大于200μS，波长大于500μS；负极性三次。
a)一样性大修见表5中序号1、2、3、4、5、6、7、8、9、10、11、17、18、19、20、22、23、24，其中10、11项适用于330kV及以上变压器。
b)更换绕组的大修见表5中序号1、2、3、4、5、6、7、8、9、10、11、13、14、15、16、17、18、19、20、22、23、24、25，其中10、11项适用于330kV及以上变压器。
6.4油浸式电力变压器(1.6MV A及以下)6.4.1定期试验项目见表5中序号2、3、4、5、6、7、8、19、20，其中4、5项适用于35kV 及以上变电所用变压器。
6.4.2大修试验项目见表5中序号2、3、4、5、6、7、8、9、13、14、15、16、19、20、22，其中13、14、15、16适用于更换绕组时，4、5项适用于35kV及以上变电所用变压器。
6.5油浸式电抗器6.5.1定期试验项目见表5中序号1、2、3、4、5、6、8、19、20(10kV及以下只作2、3、6、7)。
6.5.2大修试验项目见表5中序号1、2、3、4、5、6、8、9、10、11、19、20、22、23、24，其中10、11项适用于330kV及以上电抗器(10kV及以下只作2、3、6、7、9、22)。
6.6消弧线圈6.6.1定期试验项目见表5中序号1、2、3、4、6。
6.6.2大修试验项目见表5中序号1、2、3、4、6、7、9、22，装在消弧线圈内的电压、电流互感器的二次绕组应测绝缘电阻(参照表5中序号24)。
6.7干式变压器6.7.1定期试验项目见表5中序号2、3、7、19。
6.7.2更换绕组的大修试验项目见表5中序号2、3、7、9、13、14、15、16、17、19，其中17项适用于浇注型干式变压器。
6.8干式电抗器试验项目在所连接的系统设备大修时作交流耐压试验见表5中序号7。
6.9判定故障时可供选用的试验项目本条要紧针对容量为1.6MV A以上变压器和330、500kV电抗器，其它设备可作参考。
a)当油中气体分析判定有专门时可选择以下试验项目：——绕组直流电阻——铁芯绝缘电阻和接地电流——空载损耗和空载电流测量或长时刻空载(或轻负载下)运行，用油中气体分析及局部放电检测仪监视——长时刻负载(或用短路法)试验，用油中气体色谱分析监视——油泵及水冷却器检查试验——有载调压开关油箱渗漏检查试验——绝缘特性(绝缘电阻、吸取比、极化指数、tgδ、泄漏电流)——绝缘油的击穿电压、tgδ——绝缘油含水量——绝缘油含气量(500kV)——局部放电(可在变压器停运或运行中测量)——绝缘油中糠醛含量——耐压试验——油箱表面温度分布和套管端部接头温度b)气体继电器报警后，进行变压器油中溶解气体和继电器中的气体分析。
