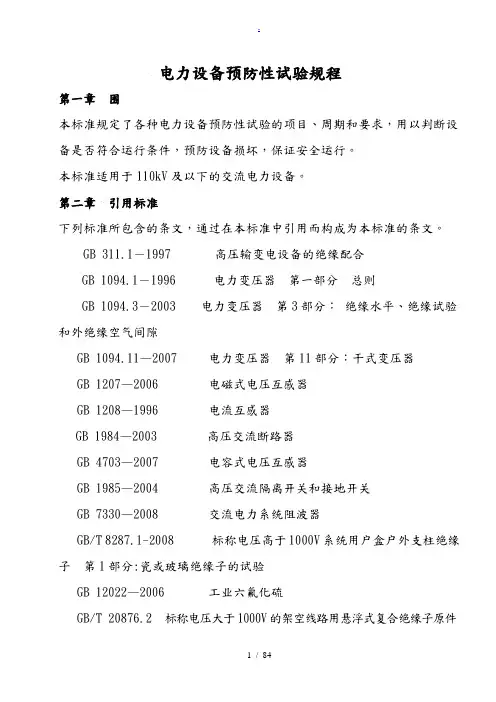

电力设备预防性试验规程第一章围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
本标准适用于110kV及以下的交流电力设备。
第二章引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
GB 311.1－1997 高压输变电设备的绝缘配合GB 1094.1－1996 电力变压器第一部分总则GB 1094.3－2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.11—2007 电力变压器第11部分：干式变压器GB 1207—2006 电磁式电压互感器GB 1208—1996 电流互感器GB 1984—2003 高压交流断路器GB 4703—2007 电容式电压互感器GB 1985—2004 高压交流隔离开关和接地开关GB 7330—2008 交流电力系统阻波器GB/T 8287.1-2008 标称电压高于1000V系统用户盒户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB 12022—2006 工业六氟化硫GB/T 20876.2 标称电压大于1000V的架空线路用悬浮式复合绝缘子原件第2部分:尺寸和电气特性GB 50150—2006 电气装置安装工程电气设备交接试验标准 DL/T 474.5—2006 现场绝缘试验实施导则第5部分:避雷器试验 DL/T 475—2006 接地装置特性参数测试导则DL/T 555—2004 气体绝缘金属封闭电器现场耐压试验导则 DL/T 596—1996 电力设备预防性试验规程DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地DL/T 627—2004 绝缘子常用温固化硅橡胶防污闪涂料DL/T 664—2008 带电设备红外诊断技术应用导则DL/T 722—2000 变压器油中溶解气体分析和判断导则DL/T 804—2002 交流电力系统金属氧化物避雷器使用导则DL/T 864—2003 标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 911—2004 电力变压器绕组变形的频率响应分析法DL/T 1048—2007 标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则DL/T 1093—2008 电力变压器绕组变形的电抗法检测判断导则Q/GDW 168—2008 输变电设备状态检修试验规程Q/GDW 407—2010 高压支柱瓷绝缘子现场检测导则Q/GDW 415—2010 电磁式电压互感器用非线性电阻型消谐器技术规Q/GDW 515.1—2010 交流架空线路用绝缘子使用导则第1部分、玻璃绝缘子Q/GDW 515.2—2010 交流架空线路用绝缘子使用导则第2部分、复合绝缘子国家电网公司（(国家电网公司十八项电网重点反事故措施)（国家电网生计(2005)400号）第三章定义、符号（一）预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。
电力设备防止性实验规程防止性实验是为了发现运行中设备的隐患,防止发生事故或设备损坏,对设备进行的检查、实验或监测,也涉及取油样或气样进行的实验；是电力设备运行和维护工作中的一种重要环节,是确保电力系统安全运行的有效手段之一。
一、围本规程规定了多个电力设备防止性实验的项目、期和规定,用以判断设备与否符合运行条件,防止设备损坏,确保安全运行。
本规程合用于筠连西南水泥有限公司。
二、总则1、实验成果应与该设备历次实验成果相比较,与同类设备实验成果相比较,参考有关的实验成果,根据变化规律和趋势,进行全方面分析后做 判断。
2、碰到特殊状况需要变化实验项目、期或规定时,对重要设备需经上一级主管部门审查同意后执行；对其它设备可由我司总工程师审查同意后执行。
3、110KV 下列的电力设备,应按本规程进行耐压实验（有特殊规定者除外）。
4、进行耐压实验时,应尽量将连在一起的多个设备分离开来单独实验（制造厂装配的成套设备不在此限）,但同一实验电压的设备能够连在一起进行实验。
已有单独实验统计的若干不同实验电压的电力设备,在单独实验有困难时,也能够连在一起进行实验,此时,实验电压应采用所连接设备中的最低实验电压。
5、在进行与温度和湿度有关的多个实验（如测量直流电阻、绝缘电阻、泄漏电流等）时,应同时测量被试品的温度和围空气的温度和湿度。
6、进行绝缘实验时,被试品温度不应低于+5°C,户外实验应在良好的天气进行,且空气相对湿度普通不高于80%。
7、在进行直流高压实验时,应采用负极性接线。
三、细则1、交流电动机：检测期为1 年。
1.1 绕组的绝缘电阻：1.1.1绝缘电阻值：1.1. 1.1 额定电压3000V 下列者,室温下不应低于0.5MΩ。
1.1. 1. 2 额定电压3000V 及以上者,交流耐压前,定子绕组在靠近运行温度时的绝缘电阻值不应低于UnMΩ(取Un 的千伏数,下同）；投运前室温下（涉及电缆）不应低于UnMΩ。
电力设备预防性试验规程31. 引言本文档是针对电力设备进行预防性试验的规程，旨在确保电力设备的平安可靠运行。
2. 试验范围本规程适用于各类电力设备的预防性试验，包括但不限于发电机、变压器、开关设备等。
3. 试验准备3.1 试验设备准备 - 确保试验设备满足要求； - 检查试验设备是否正常运行。
3.2 试验人员准备 - 试验人员应具备相关专业知识和技能； - 试验人员应熟悉试验设备的操作和平安规程。
4. 试验内容4.1 发电机试验 - 温升试验：在额定负载下连续运行2小时，记录电机温度变化情况； - 绝缘电阻试验：采用绝缘电阻测试仪进行测量，记录测试结果。
4.2 变压器试验 - 油浸试验：检查变压器油的外观和性质； - 极限短路试验：在极限负载下进行短路试验，记录试验结果。
4.3 开关设备试验 - 过电压试验：在额定电压下加大电压负荷，记录试验结果； - 过流试验：在额定电流下加大电流负荷，记录试验结果。
5. 试验方法5.1 发电机试验方法 - 温升试验方法：将发电机连接至负载，连续运行2小时，使用红外线测温仪测量发电机温度变化。
5.2 变压器试验方法 - 油浸试验方法：取样变压器油，进行外观检查和性质测试，采用油色谱仪进行油液分析。
5.3 开关设备试验方法 - 过电压试验方法：将开关设备连接至额定电压下，逐步加大电压负荷，记录开关设备的电流变化情况。
- 过流试验方法：将开关设备连接至额定电流下，逐步加大电流负荷，记录开关设备的电压变化情况。
6. 试验结果记录与分析6.1 记录试验过程中的数据和观察结果； 6.2 分析试验结果，判断设备的运行状况； 6.3 根据分析结果，制定相应的维护和修复方案。
7. 平安措施7.1 试验人员应佩戴个人防护装备，确保人身平安； 7.2 试验设备应符合相关平安标准，确保试验过程的平安性； 7.3 在试验过程中应注意设备的周边环境平安，并采取相应的防护措施。
8. 后续措施8.1 根据试验结果，制定设备的维护方案并执行； 8.2 定期进行预防性试验，确保设备的正常运行； 8.3 对试验设备进行定期维护和保养，确保设备的可靠性。
预防性试验规章制度范本一、总则为了确保电力系统的安全、稳定运行，预防设备事故的发生，提高设备运行效率，根据《电力安全生产条例》、《电力设备预防性试验规程》等法律法规，特制定本规章制度。
本规章制度适用于我公司管理的所有电力设备及其预防性试验工作。
二、组织机构与职责1. 成立预防性试验领导小组，负责组织、协调、监督公司电力设备的预防性试验工作。
组长由公司总经理担任，副组长由相关部门负责人担任，成员包括运维、检修、安全等相关部门人员。
2. 预防性试验领导小组下设办公室，负责具体组织实施预防性试验工作。
办公室设在运维部门，运维部门负责人兼任办公室主任。
3. 各部门职责：（1）运维部门：负责设备运行、检修和预防性试验的组织实施，对设备运行状况进行监督和分析，提出预防性试验计划。
（2）检修部门：负责设备检修和预防性试验的具体实施，对设备检修质量进行监督和验收。
（3）安全部门：负责预防性试验的安全监督，对试验过程中的安全隐患进行排查和整改。
（4）财务部门：负责预防性试验经费的保障和核算。
三、预防性试验项目与周期1. 预防性试验项目应根据《电力设备预防性试验规程》和设备的具体情况确定，包括：绝缘电阻测试、交流耐压试验、直流电阻测试、绝缘油试验、断路器试验、隔离开关试验等。
2. 预防性试验周期应根据《电力设备预防性试验规程》和设备的使用情况确定，不得少于规定周期。
对于重要设备、关键部位或易发生故障的设备，应缩短试验周期，加强监测。
四、预防性试验实施与监督1. 预防性试验应按照试验方案和操作规程进行，试验人员应具备相应的资质和经验。
2. 试验前，应进行现场安全检查，确保试验现场安全可靠。
试验过程中，应严格执行安全措施，防止事故发生。
3. 试验结果应真实、准确、完整，试验数据应妥善保存，作为设备运行和检修的依据。
4. 预防性试验领导小组办公室应定期对试验情况进行汇总和分析，对设备运行状况进行评价，提出改进措施。
五、试验设备与试验经费1. 公司应配备满足预防性试验要求的设备、仪器和工具，确保试验的准确性和可靠性。
![电力设备预防性试验规程[2017年]](https://img.taocdn.com/s1/m/a286113dda38376bae1faedd.png)
.WORD.格式.Q/CSG 中国南方电网有限责任公司企业标准Q/CSG114002-2011电力设备预防性试验规程2011-10-26发布2011-10-26实施中国南方电网有限责任公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (3)5 电力变压器及电抗器 (4)6 互感器 (16)7 开关设备 (23)8 套管 (33)9 支柱绝缘子、盘形悬式绝缘子和复合绝缘子 (34)10 电力电缆线路 (36)11 电容器 (40)12 绝缘油和六氟化硫气体 (42)13 避雷器 (46)14 母线 (48)15 1KV以上的架空电力线路 (49)16 接地装置 (50)17 串补装置 (53)18 旋转电机 (55)附录A(规范性附录) 绝缘子的交流耐压试验电压标准 (62)附录B(资料性附录）污秽等级与现场污秽度 (63)附录C(资料性附录) 有效接地系统接地装置（接地网）安全性状态评估的内容、项目和要求 (64)附录D（资料性附录) 变电站钢材质接地网土壤腐蚀性评价方法 (64)附录E（规范性附录) 同步发电机和调相机定子绕组的交流试验电压、老化鉴定和硅钢片单位损耗 67前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统技术监督工作的主要依据，2004年以来,中国南方电网有限责任公司企业标准Q/CSG 1 0007-2004《电力设备预防性试验规程》对电力生产起到了重要的作用。
但近年来,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，适应南方电网公司管理与设备的实际情况，需要对原标准进行修编。
本标准的提出以2004年以来新颁布的相关国家标准、行业标准和有关反事故技术措施规定为依据,结合电力设备管理现状，充分考虑未来发展需求，适用于中国南方电网有限责任公司的电力设备预防性试验工作.本标准的附录A是规范性附录，附录B、附录C、附录D、附录E是资料性附录.本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。
电力设备预防性试验规程
一、总则
1、为了维护电力设备是安全可靠运行及提高运行质量，特制定本规程。
2、本规程适用于大型电力系统所有电力设备的预防性检验，主要目的是根据设备状态、环境条件和质量水准，制定和执行某种试验，以确定当前的状态和质量水准，发现早期的失效和损坏，以期达到提前维护的目的。
二、试验范围
电力设备的预防性试验的范围非常广泛，从生产期间的型试，到投运期间的继电保护试验、绝缘和接触装置动作可靠性试验、电力设备的温升试验、冷却系统试验、发热量测量和电磁场强度试验等，既可以作为单独一次性试验，也可以联合多种试验组成一次总体试验。
三、实施要求
1、由电气调试班组、操作班组或者相对应的试验正式人员执行本
次试验。
2、试验必须遵守国家有关法律法规和国家安全管理规定，遵照
“安全第一、预防为主”的原则，组织实施试验。
3、发测动作可靠性、冷却系统、发热量测量、电磁场强度试验等
具有高风险的特殊试验，需经当地公安、消防和特种设备技术监督机
构审批后方可实施。
4、试验地点按资料所规定或由负责人指定。
实施前，应进行全面
的试验地点检查，合格后才能实施试验。
5、采取适当方式保护机器及相关人员，如采取绝缘措施等。
四、质量要求
1、对电力设备进行预防性试验时，必须按照专业标准和质量标准，确保所测技术指标准确、可靠，确保施测设备安全有效达标。
2、按规定的质量标准记录和保存电力设备的测试资料，并作为评
价用途传递给上级单位；
3、遇到临时事故时，及时采取措施，及时联系有关部门，派遣维修人员对设备进行检修。
电力设备预防性试验规程第一章围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
本标准适用于110kV及以下的交流电力设备。
第二章引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
GB 311.1－1997 高压输变电设备的绝缘配合GB 1094.1－1996 电力变压器第一部分总则GB 1094.3－2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.11—2007 电力变压器第11部分：干式变压器GB 1207—2006 电磁式电压互感器GB 1208—1996 电流互感器GB 1984—2003 高压交流断路器GB 4703—2007 电容式电压互感器GB 1985—2004 高压交流隔离开关和接地开关GB 7330—2008 交流电力系统阻波器GB/T 8287.1-2008 标称电压高于1000V系统用户盒户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB 12022—2006 工业六氟化硫GB/T 20876.2 标称电压大于1000V的架空线路用悬浮式复合绝缘子原件第2部分:尺寸和电气特性GB 50150—2006 电气装置安装工程电气设备交接试验标准 DL/T 474.5—2006 现场绝缘试验实施导则第5部分:避雷器试验 DL/T 475—2006 接地装置特性参数测试导则DL/T 555—2004 气体绝缘金属封闭电器现场耐压试验导则 DL/T 596—1996 电力设备预防性试验规程DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地DL/T 627—2004 绝缘子常用温固化硅橡胶防污闪涂料DL/T 664—2008 带电设备红外诊断技术应用导则DL/T 722—2000 变压器油中溶解气体分析和判断导则DL/T 804—2002 交流电力系统金属氧化物避雷器使用导则DL/T 864—2003 标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 911—2004 电力变压器绕组变形的频率响应分析法DL/T 1048—2007 标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则DL/T 1093—2008 电力变压器绕组变形的电抗法检测判断导则Q/GDW 168—2008 输变电设备状态检修试验规程Q/GDW 407—2010 高压支柱瓷绝缘子现场检测导则Q/GDW 415—2010 电磁式电压互感器用非线性电阻型消谐器技术规Q/GDW 515.1—2010 交流架空线路用绝缘子使用导则第1部分、玻璃绝缘子Q/GDW 515.2—2010 交流架空线路用绝缘子使用导则第2部分、复合绝缘子国家电网公司（(国家电网公司十八项电网重点反事故措施)（国家电网生计(2005)400号）第三章定义、符号（一）预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。
电力设备预防性试验规程第一章：总则第一条为了保障电力设备的安全、稳定运行，延长设备寿命，提高设备运行效率，根据国家有关规定，制定本规程。
第二条本规程适用于各类电力设备的预防性试验，包括发电机、变压器、开关设备、电缆等。
第三条电力设备的预防性试验应当遵循安全、可靠、科学的原则，充分利用现代化技术手段，确保试验的准确性和有效性。
第四条本规程制定和修订由公司技术管理部门负责，规定的实施和监督由电力设备管理部门和电力设备维护部门负责。
第五条本规程所称的电力设备预防性试验包括日常试验、定期试验、临时试验。
第二章：试验内容和周期第六条电力设备的日常试验主要包括设备外观检查、设备运行状态检查、设备周围环境检查等。
第七条发电机的定期试验周期为一年一次，内容包括绝缘电阻试验、电气参数检查、承载能力试验等。
第八条变压器的定期试验周期为两年一次，内容包括绕组电阻试验、绝缘油检查、局部放电试验等。
第九条开关设备的定期试验周期为三年一次，内容包括机械运行试验、额定电流试验、接地电阻试验等。
第十条电缆的定期试验周期为五年一次，内容包括绝缘电阻试验、局部放电试验、电缆长度测量等。
第三章：试验计划和准备工作第十一条电力设备预防性试验应当进行试验计划编制，包括试验内容、试验时间、试验人员、试验工具等。
第十二条试验前需进行试验准备工作，包括设备检修、清洁、通风、通水、松紧度检查等。
第十三条试验计划应当得到设备管理部门和维护部门的审批，经批准后方可进行试验工作。
第十四条试验过程中应当配备专业人员进行操作，严格按照试验程序进行操作，确保试验的准确性和安全性。
第四章：试验操作和记录第十五条试验操作人员应当按照标准操作程序进行操作，严格按照试验要求进行操作，确保试验的准确性和可靠性。
第十六条试验过程中应当有专人负责记录试验数据、试验结果和试验过程中出现的问题，做好相关记录。
第十七条试验结束后应当对试验数据和试验结果进行分析，形成试验报告，并交由设备管理部门和维护部门备案。
电力设备预防性试验规程一、前言预防性试验是保证电力设备安全、可靠运行的重要措施。
通过对电力设备进行定期、系统的试验，可以及时发现设备潜在的缺陷和隐患，防止事故的发生。
本规程旨在规范电力设备预防性试验的工作流程，确保试验的科学性、规范性和有效性。
二、适用范围本规程适用于各类电力设备，包括发电机、变压器、断路器、互感器、电缆、母线、绝缘子等，以及与电力设备相关的辅助设备。
三、试验目的与要求1. 试验目的（1）发现设备潜在的缺陷和隐患，防止事故的发生。
（2）评估设备的运行状态，指导设备的维护和检修。
（3）验证设备性能，确保设备安全、可靠运行。
2. 试验要求（1）试验项目应齐全，试验方法应科学、规范。
（2）试验数据应准确、可靠，试验结论应明确。
（3）试验过程中，应严格遵守安全操作规程，确保试验安全。
四、试验项目及周期1. 试验项目（1）绝缘电阻测试（2）交流耐压试验（3）直流耐压试验（4）泄漏电流测试（5）介质损耗角测试（6）绕组变形测试（7）局放测试（8）温度测试（9）振动测试（10）油中溶解气体分析（11）绝缘油击穿电压测试（12）光纤通信设备测试2. 试验周期（1）绝缘电阻测试：每年一次（2）交流耐压试验：每三年一次（3）直流耐压试验：每五年一次（4）泄漏电流测试：每三年一次（5）介质损耗角测试：每两年一次（6）绕组变形测试：每五年一次（7）局放测试：每两年一次（8）温度测试：每年一次（9）振动测试：每年一次（10）油中溶解气体分析：每季度一次（11）绝缘油击穿电压测试：每年一次（12）光纤通信设备测试：每年一次五、试验操作流程1. 准备工作（1）制定试验方案，明确试验项目、周期、方法等。
（2）检查试验仪器、设备是否完好，确保试验数据的准确性。
（3）检查试验现场的安全设施，确保试验安全。
（4）对试验人员进行技术培训，确保试验操作的规范性。
2. 试验过程（1）绝缘电阻测试：使用兆欧表对设备进行绝缘电阻测试，记录测试数据。
可编辑修改精选全文完整版表1 同步发电机和调相机的试验项目、周期、标准***1 个表大气压约等于105Pa表2 直流电机的试验项目、周期和标准注：容量在100kW 以下的不重要直流电机，一般只进行1、2、4、5、7、8、11 七项试验。
表3 中频发电机的试验项目、周期和标准表4 交流电动机的试验项目、周期和标准注：①容量在100kW 以下的电动机，一般只进行第1、4、12、13 项试验。
②特殊电动机按制造厂规定。
表5 电力变压器的试验项目、周期和标准注：①1600kV·A 以下变压器试验项目、周期和标准：大修后的试验参照表5 中序号1、4、6、8、9、10、11、15 等项进行，定期试验参照表5 中序号1、4、6 等项进行，周期自行规定。
②干式变压器的试验项目、周期和标准如下：大修后参照表5 中序号1、4、7、8、9、10、11、15 等项进行，定期试验参照表5 中序号1、4 等项进行，周期自行规定。
③油浸式电力变压器的绝缘试验，应在充满合格油静止一定时间，待气泡消除后方可进行。
一般大容量变压器静止20h 以上(真空注油者时间可适当缩短)；3～10kV 的变压器需静止5h 以上。
④油浸电力变压器进行绝缘试验时，允许使用的最高试验电压如下：测量tgδ时，对于注油或未注油的，其绕组电压为10kV 及以上的变压器，试验电压为10kV；绕组电压为10kV 以下者，试验电压不超过绕组额定电压。
测量泄漏电流时，对于未注油的变压器其施加电压为规定的试验电压的50%。
⑤绝缘试验时，以变压器的上层油温作为变压器绝缘的温度。
表6 互感器的试验项目、周期和标准注：①电容式电压互感器电容元件的试验项目、周期和标准按14.1 的规定进行。
②电容式电压互感器的中间互感器参照10kV 电压互感器的项目、周期和标准。
表7 油断路器的试验项目、周期和标准** 括号内数字适用于能自动重合闸的断路器* *括号内数字适用于装有自动重合闸装置的断路器注：①对用气动操作的油断路器，其气动操作部分应按空气断路器相应项目进行试验。
电力设备预防性试验规程电力设备预防性试验规程第一章范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
本标准适用于110kV及以下的交流电力设备。
第二章引用标准下列标准所包含的条文，经过在本标准中引用而构成为本标准的条文。
GB －1997 高压输变电设备的绝缘配合GB －1996 电力变压器第一部分总则GB －电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB —电力变压器第11部分：干式变压器GB 1207—电磁式电压互感器GB 1208—1996 电流互感器GB 1984—高压交流断路器GB 4703—电容式电压互感器GB 1985—高压交流隔离开关和接地开关GB 7330—交流电力系统阻波器GB/T 标称电压高于1000V系统用户内盒户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB 12022—工业六氟化硫GB/T 标称电压大于1000V的架空线路用悬浮式复合绝缘子原件第2部分:尺寸和电气特性GB 50150—电气装置安装工程电气设备交接试验标准DL/T —现场绝缘试验实施导则第5部分:避雷器试验DL/T 475—接地装置特性参数测试导则DL/T 555—气体绝缘金属封闭电器现场耐压试验导则 DL/T 596—1996 电力设备预防性试验规程DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地DL/T 627—绝缘子常见温固化硅橡胶防污闪涂料DL/T 664—带电设备红外诊断技术应用导则DL/T 722—变压器油中溶解气体分析和判断导则DL/T 804—交流电力系统金属氧化物避雷器使用导则DL/T 864—标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 911—电力变压器绕组变形的频率响应分析法DL/T 1048—标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则DL/T 1093—电力变压器绕组变形的电抗法检测判断导则Q/GDW 168—输变电设备状态检修试验规程Q/GDW 407—高压支柱瓷绝缘子现场检测导则Q/GDW 415—电磁式电压互感器用非线性电阻型消谐器技术规范 Q/GDW —交流架空线路用绝缘子使用导则第1部分、玻璃绝缘子Q/GDW —交流架空线路用绝缘子使用导则第2部分、复合绝缘子国家电网公司（(国家电网公司十八项电网重点反事故措施)（国家电网生计( )400号）第三章定义、符号（一）预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。
（二）在线监测在不影响设备运行的条件下，对设备状况连续或定时进行的监测，一般是自动进行的。
(三)带电测量对在运行电压下的设备，采用专用仪器，由人员参与进行的测量。
（四）绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。
常见兆欧表直接测得绝缘电阻值。
本规程中，若无说明，均指加压1min时的测得值。
（五）吸收比在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。
（六）极化指数在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。
（七）本规程所用的符号U n设备额定电压(对发电机转子是指额定励磁电压)；U m设备最高电压；U0/U电缆额定电压(其中U0为电缆导体与金属套或金属屏蔽之间的设计电压，U为导体与导体之间的设计电压)；U1mA避雷器直流1mA下的参考电压；tgδ介质损耗因数。
（八）家族缺陷经确认由设计、和/或材料、和/或工艺共性因数导致的设备缺陷为家族缺陷。
如出现这类缺陷，具有同一设计、和/或材料、和/或工艺的其它设备，不论当前是否可检出同类缺陷，在这种缺陷隐患被消除之前，都称为有家族缺陷。
第四章总则（一）设备巡检：在设备运行期间，按规定的巡检内容和巡检周期对各类设备进行巡检，巡检内容还应包括设备技术文件特别提示的其它巡检要求。
巡检情况应有书面或电子文档记录。
在雷雨季节前，大风、降雨(雪、冰雹)、沙尘暴之后，应对相关设备加强巡检；新投运的设备、对核心部件或主体进行解体性检修后重新投运的设备，宜加强巡检；日最高气温35℃以上或大负荷期间，宜加强红外测温。
（二）试验结果应与该设备历次试验结果相比较，与同类设备试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。
（三）遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行；对其它设备可由本单位总工程师审查批准后执行。
（四） 110kV以下的电力设备，应按本规程进行耐压试验(有特殊规定者除外)。
110kV及以上的电力设备，在必要时应进行耐压试验。
50Hz交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为1min；其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。
非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。
充油电力设备在注油后应有足够的静置时间才可进行耐压试验。
静置时间如无制造厂规定，则应依据设备的额定电压满足以下要求：500kV ＞72h, 220及330kV ＞48h, 110kV及以下＞24h （五）进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限)，但同一试验电压的设备能够连在一起进行试验。
已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也能够连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压。
（六）当电力设备的额定电压与实际使用的额定工作电压不同时，应根据下列原则确定试验电压：一、当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；二、采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压；三、为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定工作电压确定其试验电压。
（七）在进行与温度和湿度有关的各种试验(如测量直流电阻、绝缘电阻、tgδ、泄漏电流等)时，应同时测量被试品的温度和周围空气的温度和湿度。
进行绝缘试验时，被试品温度不应低于+5℃，户外试验应在良好的天气进行，且空气相对湿度一般不高于80%。
（八）在进行直流高压试验时，应采用负极性接线。
（九）如产品的国家标准或行业标准有变动，执行本规程时应作相应调整。
（十）如经实用考核证明利用带电测量和在线监测技术能达到停电试验的效果，经批准能够不做停电试验或适当延长周期。
第五章、同步发电机（一）容量为4000kW及以上的同步发电机的试验项目、周期和要求见表1，4000kW以下者可参照执行。
表 1 容量为4000kW及以上的同步发电机的试验项目、周期和要求者，应在不通水和引水管吹净条件下进行试验。
冷却水质应透明纯净，无机械混杂物，导电率在水温20℃时要求：对于开启式水系统不大于×102μS/m；对于独立的密闭循环水系统为×102μS/m发电机和励磁机的励磁回路所连接的设备(不包括发电机转子和励磁机电枢)的交流耐压试验1)在磁密为1T下持续试验时间为90min,在磁密为下持续时间为45min。
对直径较大的水轮20μA；100MΩ电阻上的电压降值为 V测量时采用高内阻(不小于100kΩ/V)的交流电压表（二）各类试验项目：定期试验项目见表1中序号1、3。
大修前试验项目见表1中序号1、3、4。
大修时试验项目见表1中序号2、5、6、8、9、11、12、13、14、15、18。
大修后试验项目见表1中序号1、3、19、21。
（三）有关定子绕组干燥问题的规定。
一、发电机大修中更换绕组时，容量为10MW(MVA)以上的定子绕组绝缘状况应满足下列条件，而容量为10MW(MVA)及以下时满足下列条件之一者，能够不经干燥投入运行：一)沥青浸胶及烘卷云母绝缘分相测得的吸收比不小于或极化指数不小于，对于环氧粉云母绝缘吸收比不小于或极化指数不小于。
水内冷发电机的吸收比和极化指数自行规定。
二)在40℃时三相绕组并联对地绝缘电阻值不小于(U n+1)MΩ(取U n的千伏数，下同)，分相试验时，不小于2(U n+1)MΩ。
若定子绕组温度不是40℃，绝缘电阻值应进行换算。
二、运行中的发电机和同步调相机，在大修中未更换绕组时，除在绕组中有明显进水或严重油污(特别是含水的油)外，满足上述条件时，一般可不经干燥投入运行。
（一）电力变压器的试验项目、周期和要求见表2。
表 2 电力变压器的试验项目、周期和要求序号项目周期要求说明1油中溶解气体色谱分析1) 8MVA以下的油浸式变压器自行规定2)大修后3)必要时1)烃类气体总和的产气速率大于h(开放式)和h(密封式)，或相对产气速率大于10%/月则认为设备有异常1)总烃包括：CH4、C2H6、C2H4和C2H2四种气体2)新投运的变压器应有投运前的测试数据3)测试周期中1)项的规定适用于大修后的变压器2绕组直流电阻1)1～3年或自行规定2)无励磁调压变压器变换分接位置后3)大修后4)必要时1)以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%。
2)及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%3)与以前相同部位测得值比较，其变化不应大于2%1)如电阻相间差在出厂时超过规定，制造厂已说明了这种偏差的原因，按要求中3)项执行2)不同温度下的电阻值按下式换算⎪⎪⎭⎫⎝⎛++=1212tTtTRR式中R1、R2分别为在温度t1、t2时的电阻值；T为计算用常数，铜导线取235，铝导线取2251)非被试绕组应接地或屏蔽 2) 同一变压器各绕组tg δ的要求值相同 3)测量温度以顶层油温为准，尽量使每次测量的温度相近 4)尽量在油温低于50℃时测量，不同温度下的tg δ值一般可按下式换算 10/)(12123.1tg tg t t -⨯=δδ式中tg δ1、tg δ2分别为温度t 1、t 2时的tg δ值1) 1～5年(10kV 及以下) 2)大修后(66kV及以下)3)更换绕组后4)必要时（二）电力变压器交流试验电压值及操作波试验电压值见表3。
（三）油浸式电力变压器以上)一、定期试验项目见表2中序号1、2、3、4、5、6、7、8、10、11、12、18、19、20、23。
二、大修试验项目表 3 电力变压器交流试验电压值及操作波试验电压值注：1 括号内数值适用于不固定接地或经小电抗接地系统；2 操作波的波形为：波头大于20μS，90%以上幅值持续时间大于200μS，波长大于500μS；负极性三次。
