小区光纤入户工程施工流程规范图解【最新版】

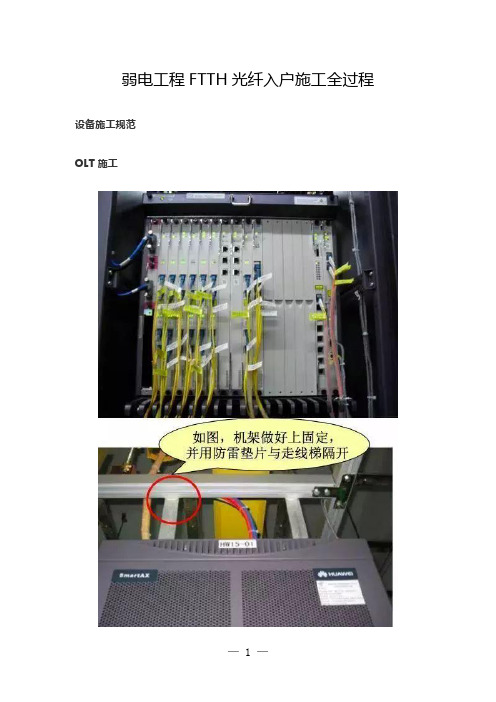

弱电工程FTTH光纤入户施工全过程设备施工规范OLT施工●机架安装的位置、方向、应符合设计要求。

●机架安装应端正牢固，列内机面平齐，机架间隙不得大于3mm，垂直偏差不应大于机架高度的1‰。

●机架应采用膨胀螺栓对地加固。

设备的加固方式应符合设计要求。

●抗震烈度在7度以上的地区，机架安装必须进行抗震加固，其加固方式应符合YD 5059-2005《电信设备安装抗震设计规范》中的相关要求。

●子架在机架中安装位置应符合设计规定；子架与机架的加固应符合设备装配要求。

●子架安装应牢固、排列整齐，机盘型号及设备面板排列应符合设计要求，插接件接触良好。

●壁挂式设备应安装牢固、横平竖直，底部距地面高度应符合设计要求。

●机架标识应符合建设方要求，标识应统一、清楚、明确，位置适当。

ODF施工ODF架的安装应符合下列要求：1.安装位置、机面朝向应符合设计要求。

2.安装垂直偏差应不大于机架高度的1‰。

3.相邻机架应紧密靠拢，机架间隙应小于3mm；列内机面平齐，无明显凹凸。

光纤连接线的敷设应符合以下要求:1.光纤连接线的型号规格应符合设计要求，余长不宜超过1m。

2.布放应整齐，架内与架间应分别走线。

3.静态曲率半径应不小于30mm。

ODF架防雷接地应符合以下要求：1.ODF架外壳设备保护地应采用16mm2以上的多股铜电线接到机房设备专用地排；2.光缆的加强芯与金属屏蔽层的接地线先汇接到ODF架内专用防雷地排后，再采用16mm2以上的多股铜电线接到机房ODF专用地排；3.机房ODF专用地排与机房设备专用地排必须分开，最后才汇接到机房总地排；光交箱施工●光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。

墙体及底座砌筑高度应符合设计要求，抹灰表面光滑，无破损、开裂情况。

其抹灰强度符合标准。

●光交箱地角螺丝稳固，底座和光交箱有机结合平整，并作防水、防腐处理。

箱体安装后的垂直度偏差不大于3mm，底座外沿距光交箱箱体大于150mm，底座高度距离地面300mm。

小区光纤入户工程施工规范一、概述光纤入户工程是指利用光纤技术在小区内进行网络接入的工程。

光纤入户工程是小区信息化建设的重要组成部分，对于提高小区的网络接入速度、提升用户体验、实现信息化管理具有重要意义。

因此，光纤入户工程的施工规范对于保证工程质量、提升用户满意度具有重要意义。

二、施工前准备1. 编制工程施工方案，明确施工内容、施工方法、工期计划等内容。

2. 对施工现场进行勘察，了解现场地貌，确定施工的方位和布线方案。

3. 科学设计施工工艺流程，确保施工过程稳定有序。

4. 选配施工设备和工具，保证施工设备完好，施工工具齐全。

三、施工过程1. 光缆敷设（1）对施工路线进行标记，保证光缆敷设路径清晰。

（2）进行预埋管道、井盖等土建工程，确保敷设路径顺畅。

（3）合理选择敷设方式，应采用水平敷设在地下，垂直敷设在室内。

（4）严格按照光缆敷设规范进行敷设，保证光缆的延展性和强度。

2. 光纤接入（1）按照工程方案布置光纤接头盒、光纤终端盒等设施。

（2）进行光纤连接，保证接头的质量。

（3）严格按照光纤接入规范进行接入工程，保证光纤的接头质量和稳定性。

3. 网络调试（1）进行网络设备的调试，确保网络设备能够正常工作。

（2）对光纤入户的网络进行测试，确保网络连接质量。

（3）保证光纤入户网络的稳定性和安全性。

四、施工后验收1. 对已完成的光纤入户工程进行验收，确认工程质量是否符合规范要求。

2. 对光纤入户网络进行测试，确认网络连接质量是否符合要求。

3. 对光纤入户设备进行测试，确认设备工作状态是否正常。

4. 对光纤入户工程进行总结和交接，确保工程的顺利完工。

五、安全管理1. 严格执行施工现场安全管理制度，确保施工人员的人身安全。

2. 进行施工现场的安全巡视，确保施工设备和工具的安全使用。

3. 对施工现场进行必要的防护措施，确保施工现场的安全卫生。

4. 对施工人员进行安全培训，确保施工人员的安全意识。

六、环境保护1. 对施工现场进行环保意识教育，确保施工人员的环保意识。

小区光纤接入施工方案1. 引言随着互联网的普及和发展，越来越多的用户需要高速、稳定的网络连接。

光纤技术因其大带宽、低延迟的特点而成为了最理想的网络接入方式之一。

本文档将介绍小区光纤接入施工方案，从物料准备、施工步骤、测试验证等方面详细说明。

2. 物料准备在施工光纤接入之前，需要准备以下物料：•光纤线材•光纤接头盒•光纤接头•光纤收发器•光纤打光工具•光纤测试仪以上物料的数量根据实际需求进行调整。

3. 施工步骤小区光纤接入施工可以分为以下步骤：3.1 确定光纤路径首先需要确定光纤的路径，一般会选择最直线最短的路径，避免过多的弯曲和损耗。

光纤路径通常会穿过走廊、楼梯井等公共区域，需要与物业方面进行协商。

3.2 布线施工根据确定的光纤路径，进行布线施工。

在公共区域的墙壁上开设光纤线槽或管道，将光纤线材固定在其中。

在布线过程中，需要确保光纤线材的弯曲半径不超过规定值，以避免光信号的损耗。

布线完成后，需要对光纤进行连接。

首先，使用光纤打光工具对光纤线材进行打光处理，确保光纤端面的光洁度。

然后，将打光好的光纤线材连接到光纤接头盒中，使用光纤熔接机进行熔接。

3.4 光纤测试光纤连接完成后，需要进行光纤的测试验证。

使用光纤测试仪对光纤的衰耗、传输性能等进行测试，确保光纤连接的质量符合要求。

4. 施工注意事项在小区光纤接入施工中，需要注意以下事项：•施工过程中应注意安全，避免对居民日常生活造成影响。

•光纤线材的弯曲半径应符合规定，避免光信号损耗。

•光纤连接时，打光工具要保持干净，并避免触碰光纤端面，以免影响连接质量。

•光纤连接完成后，应及时进行测试验证，确保连接质量符合要求。

5. 结论小区光纤接入施工需要进行物料准备、施工步骤、测试验证等工作，确保光纤连接的质量。

在施工过程中，需要注意安全、遵守规定，以及保证光纤连接的质量。

通过光纤接入，可以为小区居民提供高速、稳定的网络服务，满足日常生活和工作的需求。

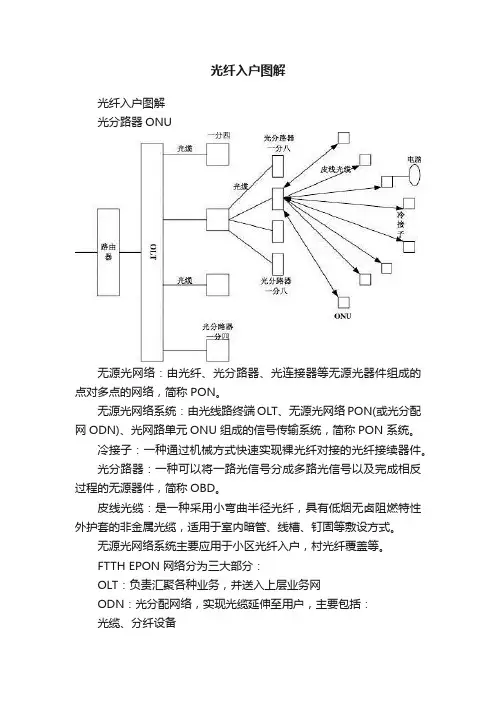

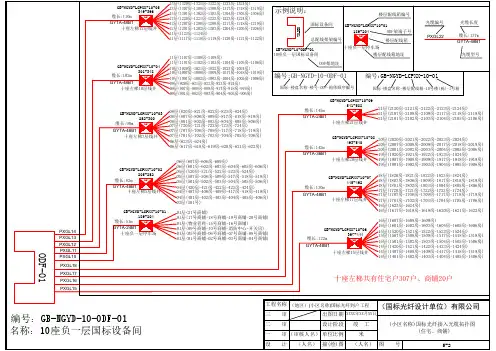

光纤入户图解
光纤入户图解
光分路器ONU
无源光网络：由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络，简称PON。

无源光网络系统：由光线路终端OLT、无源光网络PON(或光分配网ODN)、光网路单元ONU 组成的信号传输系统，简称PON 系统。

冷接子：一种通过机械方式快速实现裸光纤对接的光纤接续器件。

光分路器：一种可以将一路光信号分成多路光信号以及完成相反过程的无源器件，简称OBD。

皮线光缆：是一种采用小弯曲半径光纤，具有低烟无卤阻燃特性外护套的非金属光缆，适用于室内暗管、线槽、钉固等敷设方式。

无源光网络系统主要应用于小区光纤入户，村光纤覆盖等。

FTTH EPON网络分为三大部分：
OLT：负责汇聚各种业务，并送入上层业务网
ODN：光分配网络，实现光缆延伸至用户，主要包括：
光缆、分纤设备
分光器、入户光缆
ONU：负责话音、宽带、iTV等业务复用和解复用
ODN——分光器介绍：
分光器是组建EPON网络的一个组件，是一个连接OLT 和ONU 的无源设备，它的功能是分发下行数据，并集中上行数据
EPON中分光器最大分光比为1：64，及64条光纤可通过1条光纤传送信号
分光器尽可能靠近用户。

光纤网络铺设原则：
1.尽量采用一级均匀分光，不宜超过3级。

（简化网络结构，便于故障排除）
2.分光器尽量靠近用户。

（节省光纤、管道资源）
3.分光器尽量集中放置。

（方便维护，节省OLT资源）。

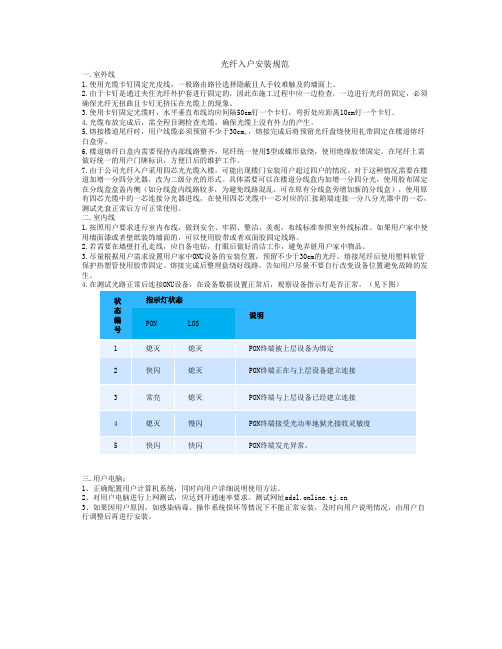

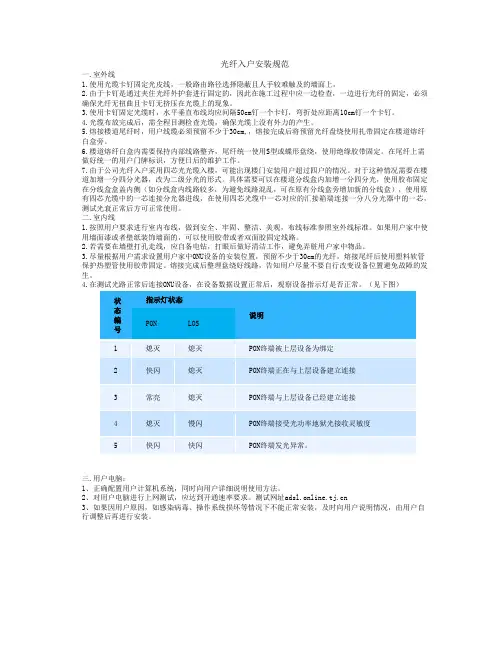

光纤入户安装规范一.室外线1.使用光缆卡钉固定光皮线，一般路由路径选择隐蔽且人手较难触及的墙面上。

2.由于卡钉是通过夹住光纤外护套进行固定的，因此在施工过程中应一边检查，一边进行光纤的固定，必须确保光纤无扭曲且卡钉无挤压在光缆上的现象。

3.使用卡钉固定光缆时，水平垂直布线均应间隔50cm钉一个卡钉，弯折处应距离10cm钉一个卡钉。

4.光缆布放完成后，需全程目测检查光缆，确保光缆上没有外力的产生。

5.熔接楼道尾纤时，用户线缆必须预留不少于30cm,，熔接完成后将预留光纤盘绕使用扎带固定在楼道熔纤白盒旁。

6.楼道熔纤白盒内需要保持内部线路整齐，尾纤统一使用S型或蝶形盘绕，使用绝缘胶带固定。

在尾纤上需做好统一的用户门牌标识，方便日后的维护工作。

7.由于公司光纤入户采用四芯光光缆入楼，可能出现楼门安装用户超过四户的情况。

对于这种情况需要在楼道加增一分四分光器，改为二级分光的形式。

具体需要可以在楼道分线盒内加增一分四分光，使用胶布固定在分线盒盒盖内侧（如分线盒内线路较多，为避免线路混乱，可在原有分线盒旁增加新的分线盒），使用原有四芯光缆中的一芯连接分光器进线，在使用四芯光缆中一芯对应的汇接箱端连接一分八分光器中的一芯，测试光衰正常后方可正常使用。

二.室内线1.按照用户要求进行室内布线，做到安全、牢固、整洁、美观，布线标准参照室外线标准。

如果用户家中使用墙面漆或者壁纸装饰墙面的，可以使用胶带或者双面胶固定线路。

2.若需要在墙壁打孔走线，应自备电钻，打眼后做好清洁工作，避免弄脏用户家中物品。

3.尽量根据用户需求设置用户家中ONU设备的安装位置，预留不少于30cm的光纤，熔接尾纤后使用塑料软管保护热塑管使用胶带固定。

熔接完成后整理盘绕好线路，告知用户尽量不要自行改变设备位置避免故障的发生。

4.三.用户电脑：1、正确配置用户计算机系统，同时向用户详细说明使用方法。

2、对用户电脑进行上网测试，应达到开通速率要求。

测试网址3、如果因用户原因，如感染病毒、操作系统损坏等情况下不能正常安装，及时向用户说明情况，由用户自行调整后再进行安装。
