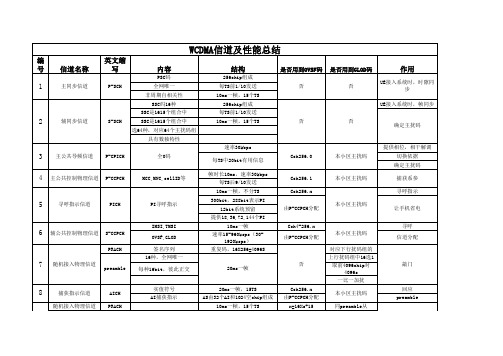

信道名称NAME信道结构信道功能同步信道SCH SCH SCH不进行扩频和加扰；用于小区搜索；SCH信道占用前256个Chip；分成 P-SCH和S-SCH；主同步码（PSC）在每个时隙内重复发射，传送完全确知的序列；用于UE与UTRAN之间的比特同步；从同步码（SSC）中包含扰码组信息，用于确定小区中使用的扰码组。
主要用于小区搜索公共导频信道CPICH CPICH 1、common Pilot Channel (CPICH)传送确知序列固定速率30Kbps， SF=256发射分集时，使用相同的扩频码和扰码，但传送序列不同主CPICH使用相同的信道码，即Cch,256,0；扰码为主扰码；2、一个小区只有一个主CPICH，在整个小区广播；用于小区（主扰码）搜索；3、主CPICH为SCH, Primary CCPCH, AICH, PICH提供相位基准。
还是其它下行物理信道的缺省相位基准。
其它信道的功率基准，测量其它信道都是通过测量CPICH信道来实现的。
确定小区覆盖范围，小区呼吸功能。
4、从CPICH可以使用任意信道码，只要满足 SF=256扰码可以使用主扰码，也可以使用从扰码一个小区可以有0、1或几个从扰码可以在小区内部分发射5、PCPICH经过主扰码加扰，信道化码分配固定一个小区一个主扰码。
SCPICH经过辅扰码加扰，信道化码在256个码片范围内选取PCPICH的作用在切换和小区的选择和再选择的测量。
主公共控制物理信道P-CCPCH PCCPCH用于承载BCH（广播信道）信道（系统消息）；固定数率（30kbps，SF=256）；使用相同的信道码，即Cch,256,1；扰码为主扰码；每个时隙的头256chips为空，只有数据域；可以采用开环传输分集。
不向终端传送任何控制信息；采用1/2的卷积编码；与公共导频信道相配合，进行相干检测的信道估计。
寻呼指示信道PICH PICH PICH为固定速率(SF=256)的物理信道，用于传送Page Indicators (PI).PICH 总是与一个S-CCPCH 相联系，这个信道正在传送一个PCHPICH的帧结构：一帧为10ms，包括300bits.其中，288 bits用于传送 Page Indicators. 其余12 bits尚未定义。

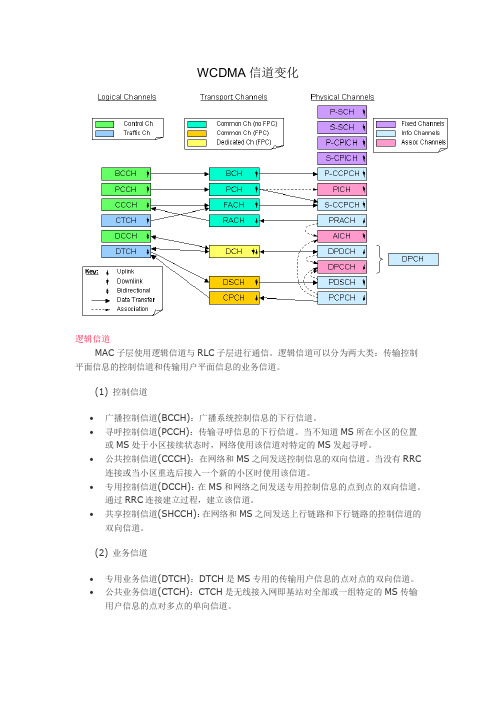

WCDMA信道变化逻辑信道MAC子层使用逻辑信道与RLC子层进行通信。
逻辑信道可以分为两大类：传输控制平面信息的控制信道和传输用户平面信息的业务信道。
(1) 控制信道∙广播控制信道(BCCH)：广播系统控制信息的下行信道。
∙寻呼控制信道(PCCH)：传输寻呼信息的下行信道。
当不知道MS所在小区的位置或MS处于小区接续状态时，网络使用该信道对特定的MS发起寻呼。
∙公共控制信道(CCCH)：在网络和MS之间发送控制信息的双向信道。
当没有RRC 连接或当小区重选后接入一个新的小区时使用该信道。
∙专用控制信道(DCCH)：在MS和网络之间发送专用控制信息的点到点的双向信道。
通过RRC连接建立过程，建立该信道。
∙共享控制信道(SHCCH)：在网络和MS之间发送上行链路和下行链路的控制信道的双向信道。
(2) 业务信道∙专用业务信道(DTCH)：DTCH是MS专用的传输用户信息的点对点的双向信道。
∙公共业务信道(CTCH)：CTCH是无线接入网即基站对全部或一组特定的MS传输用户信息的点对多点的单向信道。
传输信道传输信道定义无线接口数据传输的方式和特性，分为专用传输信道和公共传输信道。
(1) 专用传输信道专用传输信道仅存在一种，即专用信道(DCH)，是一个上行或下行传输信道，承载网络和MS之间的用户或控制信息。
(2) 公共传输信道共有6类公共传输信道，包括广播信道、前向接入信道、寻呼信道、随机接入信道、上行共享信道和下行共享信道。
∙广播信道(BCH)：BCH是一个下行传输信道，用于广播系统和小区的特定信息。
∙前向接入信道(FACH)：FACH是一个下行传输信道，当系统知道移动台所在的小区时，用于发送给移动台的控制信息，其也可以承载一些短的用户信息数据分组。
∙寻呼信道(PCH)：PCH是一个下行信道，用于当系统不知道移动台所在的小区位置时，承载发向移动台的控制信息。
∙随机接入信道(RACH)：RACH是一个上行传输信道，用于承载来自移动台的控制信息。
WCDMA物理信道导读WCDMA物理信道采用的是VOSF码进行扩频，再经过加扰后经过射频调制向空中发射，分为下行与上行两大类。
一、下行物理信道介绍下行物理信道有下行专用物理信道、一个共享物理信道和五个公共控制物理信道：●下行专用物理信道DPCH●基本和辅助公共导频信道CPICH●基本和辅助公共控制物理信道CCPCH●同步信道SCH●物理下行共享信道DSCH●捕获指示信道AICH●寻呼指示信道PICH下行物理信道如图错误！文档中没有指定样式的文字。
-1所示。
图错误！文档中没有指定样式的文字。
-1 下行物理信道a专用下行物理信道下行专用物理信道只有一种类型即下行DPCH。
下行DPCH可看作是一个下行DPDCH和下行DPCCH的时间复用。
下图显示下行DPCH的帧结构。
每个长10ms的帧被分成15个时隙，每个时隙长为Tslot＝2560chips，对应一个功率控制周期。
扩频因子的变化范围为512到4。
不同下行DPCH的实际比特数（Npilot，NTPC，NTFCI，Ndata1和Ndata2），由高层配置不同时隙格式确定，支持17种不同时隙格式。
有两种类型不同的下行专用物理信道：包括TFCI（如用于一些同时发生的业务）和那些不包括TFCI的（如用于固定速率业务的）。
由UTRAN决定TFCI是否应该被发射，对所有UEs而言，必须在下行链路上支持TFCI的使用。
下行DPCCH的导频比特模式Npilot＝2，4，8和16。
TPC符号与发射功率控制命令“0”或“1”的关系对应。
下行链路可以使用多码发射，即一个CCTrCH可以映射到几个并行的使用相同的扩频因子的下行DPCHs上。
在这种情况下，L1的控制信息仅放在第一个下行DPCH上，在对应的时间段内，属于次CCTrCH的其他的下行DPCHs发射DTX比特。
当映射到不同的DPCHs 的几个CCTrCHs发射给同一个UE时，不同CCTrCH映射的DPCHs可使用不同的扩频因子。
WCDMA UMTS物理信道.双工方式:时分双工TDD:上行下行频率相同,每条链路上信号不连续发射频分双工FDD:上下行频率不同,每条链路上信号并行发射,WCDMA采用FDDWCDMA UMTS工作频段:欧洲:上行1920-1980MHZ 下行2110-2170MHZ 190MHZ间隔北美:上行1850-1910MHZ 下行1930-1990MHZ 80MHZ 间隔WCDMA UMTS信道带宽单载频信道带宽:5MHZ与信道号码UARFCN关系:UARFCN/5=绝对射频信道中心频。
RRC--无线资源控制RLC--无线链路控制MAC--媒体接入控制MAC层为RLC层提供逻辑信道。
逻辑信道的划分是按照传输信息的类型来决定的,逻辑信道决定哪些信息要通过空中接口发送。
物理层为MAC层提供数据传输信道。
作用是用来说明在无线接口信道是如何传输的,传输信道决定这些信息如何通过空中接口发送下去。
物理信道就是UE和网络之间真正用来传输信息的,受到RRC层的控制。
物理信道专用物理信道DPCH专用物理数据信道:DPDCH 双向专用控制物理信道:DPCCH 双向公共物理信道CPCH随机接入物理信道:PRACH 上行公共分组物理信道:PCPCH 上行同步信道SCH主同步信道P-SCH辅同步信道S-SCH公共导频信道CPICH主公共导频信道P-CPICH辅公共导频信道S-CPICH公共控制物理信道CCPCH主公共控制物理信道P-CCPCH 辅公共控制物理信道S-CCPCH 查询指示信道:AICH寻呼指示信道:PICH共享信道PDSCH接入查询指示信道AP-AICH冲突检测信道分配指示信道CD/CA-ICH 状态指示信道CSICH后四个是面向分组域1传输信道随机接入信道:RACH 上行公共分组信道:CPCH 上行前向接入信道:FACH 下行下行共享信道:DSCH 下行广播信道:BCH 下行寻呼信道:PCH 下行专用传输信道:DCH 双向逻辑信道控制信道:广播控制信道:BCCH 下行寻呼控制信道:PCCH 下行公共控制信道:CCCH 双向专用控制信道:DCCH 点点双向业务信道:专用业务信道:DTCH 点点双向公共业务信道:CTCH 点多点单向业务下行物理信道所用的扰码:下行物理信道是从218+1个GOLD CODE中选8192个作为扰码来用,这些扰码分成512个扰码组每个扰码组有16个扰码。
