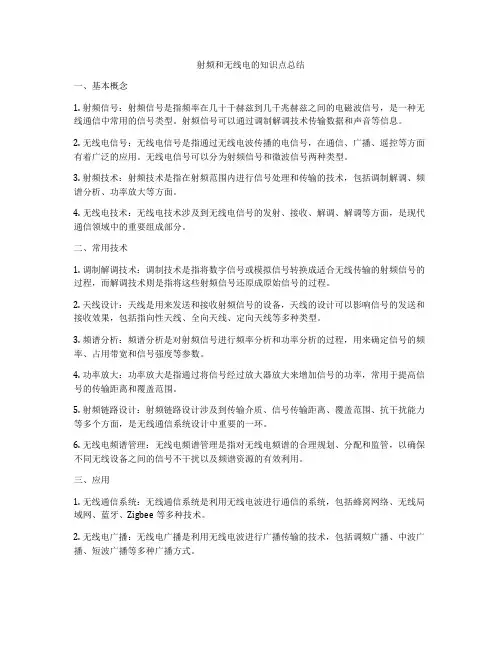

射频和无线电的知识点总结一、基本概念1. 射频信号：射频信号是指频率在几十千赫兹到几千兆赫兹之间的电磁波信号，是一种无线通信中常用的信号类型。
射频信号可以通过调制解调技术传输数据和声音等信息。
2. 无线电信号：无线电信号是指通过无线电波传播的电信号，在通信、广播、遥控等方面有着广泛的应用。
无线电信号可以分为射频信号和微波信号两种类型。
3. 射频技术：射频技术是指在射频范围内进行信号处理和传输的技术，包括调制解调、频谱分析、功率放大等方面。
4. 无线电技术：无线电技术涉及到无线电信号的发射、接收、解调、解调等方面，是现代通信领域中的重要组成部分。
二、常用技术1. 调制解调技术：调制技术是指将数字信号或模拟信号转换成适合无线传输的射频信号的过程，而解调技术则是指将这些射频信号还原成原始信号的过程。
2. 天线设计：天线是用来发送和接收射频信号的设备，天线的设计可以影响信号的发送和接收效果，包括指向性天线、全向天线、定向天线等多种类型。
3. 频谱分析：频谱分析是对射频信号进行频率分析和功率分析的过程，用来确定信号的频率、占用带宽和信号强度等参数。
4. 功率放大：功率放大是指通过将信号经过放大器放大来增加信号的功率，常用于提高信号的传输距离和覆盖范围。
5. 射频链路设计：射频链路设计涉及到传输介质、信号传输距离、覆盖范围、抗干扰能力等多个方面，是无线通信系统设计中重要的一环。
6. 无线电频谱管理：无线电频谱管理是指对无线电频谱的合理规划、分配和监管，以确保不同无线设备之间的信号不干扰以及频谱资源的有效利用。
三、应用1. 无线通信系统：无线通信系统是利用无线电波进行通信的系统，包括蜂窝网络、无线局域网、蓝牙、Zigbee等多种技术。
2. 无线电广播：无线电广播是利用无线电波进行广播传输的技术，包括调频广播、中波广播、短波广播等多种广播方式。
3. 无线电遥控：无线电遥控是通过无线电信号控制设备或机器的技术，包括无人机、遥控车、遥控船等多种应用场景。
无线通讯系统基础知识一、基本概念二、电波传输三、通讯系统中的干扰四、中继台的关键技术参数与天馈系统济南欧卡通信科技有限公司一、基本概念1、技术体制FDMA 频分多址专业无线通信调制类型：16K0F3E（最高音频3KHz+最大频偏5KHz）×2=16KHz 占用带宽：频分多址是把通讯系统的总频段划分成若干个等间隔的频道，或称信道，分配给不同的用户使用，这些频道互不交叠，其宽度应能传输一路数字语言信息，而相邻的频道之间无明显的串扰，这种通信系统的基站必须同时发射和接收不同频率的信号，任何两个移动用户之间进行通信，都必须经过基站进行中转，因而必须同时占有四个频道才能实现双工通信，不过手机在通信时所占的频道并不是固定指配的，它通常是通信建立阶段由系统控制中心临时分配的，通信结束后，移动台将退出它占有的频道，这些频道可以重新分配给别的用户使用TDMA 时分多址MOTOTRBO摩托罗拉数字通讯产品中国移动GSM手机时分多址的优点：频率利用率高（约为FDMA的4倍）保密性好时分多址是把时间分割成周期性的帧(Frame)每一个帧再分割成若干个时隙向基站发送信号，在满足定时和同步的条件下，基站可以分别在各时隙中接收到各移动终端的信号而不混扰。
同时，基站发向多个移动终端的信号都按顺序安排在予定的时隙中传输，各移动终端只要在指定的时隙内接收，就能在合路的信号中把发给它的信号区分并接收下来。
TDMA 较之FDMA 具有通信口号质量高，保密较好，系统容量较大等优点，但它必须有精确的定时和同步以保证移动终端和基站间正常通信，技术上比较复杂。
CDMA 码分多址 中国联通CDMA 手机码分多址通信系统中，不同用户传输信息所用的信号不是靠频率不同或时隙不同来区分，而是用各自不同的编码序列来区分，或者说，靠信号的不同波形来区分。
如果从频域或时域来观察，多个ＣＤＭＡ信号是互相重叠的。
接收机用相关器可以在多个ＣＤＭＡ信号中选出其中使用预定码型的信号。
wifi知识点总结Wi-Fi是Wireless Fidelity的缩写，是一种无线网络技术，能够让设备在没有使用有线连接的情况下进行互联。
作为现代生活中不可或缺的一部分，Wi-Fi已经成为人们生活和工作的重要组成部分。
在这篇文章中，我们将介绍Wi-Fi的一些基本概念、技术原理、安全问题和未来发展趋势。
一、Wi-Fi的基本概念1.无线网络无线网络是一种通过无线连接(如Wi-Fi、蓝牙、红外线等)方式进行信息交换的网络。
相比有线网络，无线网络更加灵活方便，用户可以在范围内自由移动，不受连接线的限制。
2. IEEE 802.11标准Wi-Fi的技术规范由IEEE（电子和电气工程师协会）制定，主要标准为IEEE 802.11系列。
这一系列标准涵盖了无线局域网（WLAN）的各种技术规范，包括频率、传输速率、加密方式等。
3. 无线接入点（AP）无线接入点是Wi-Fi网络中的核心设备，负责无线网络的覆盖和接入。
它可以连接到有线网络，并通过射频信号覆盖一定范围内的设备。
4. 客户端设备这些设备包括智能手机、平板电脑、笔记本电脑等，在Wi-Fi网络中作为终端设备，通过无线接入点连接到网络。
5. SSIDSSID是Wi-Fi网络的名称，用于标识和区分不同的无线网络。
在搜索和连接Wi-Fi时，用户可以看到周围的SSID列表，并选择要连接的网络。
6. 频段和频道Wi-Fi使用不同的无线频段和频道进行通信，常用的频段包括2.4GHz和5GHz。
不同频段的信号覆盖范围、传输速率和干扰情况有所不同，用户可以根据需求选择合适的频段进行连接。
7. 安全性Wi-Fi网络的安全性至关重要，常见的安全机制包括WEP、WPA和WPA2，用户可以通过密码、加密方式等手段保护网络安全，避免被未经授权的设备访问。
二、Wi-Fi技术原理1. 无线信号传输Wi-Fi网络通过射频信号在无线介质中传输数据。
Wi-Fi设备通过调制解调器（modem）将数字数据转换成适合在无线媒介中传输的模拟信号，然后通过天线向周围空间发射信号。

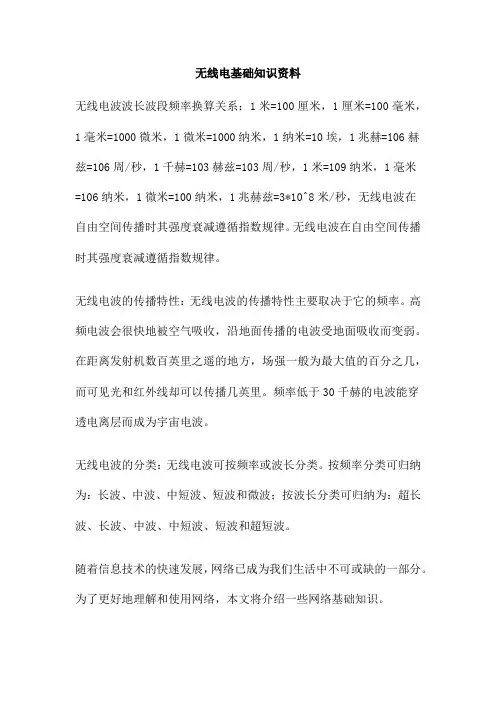

无线电基础知识资料无线电波波长波段频率换算关系：1米=100厘米，1厘米=100毫米，1毫米=1000微米，1微米=1000纳米，1纳米=10埃，1兆赫=106赫兹=106周/秒，1千赫=103赫兹=103周/秒，1米=109纳米，1毫米=106纳米，1微米=100纳米，1兆赫兹=3*10^8米/秒，无线电波在自由空间传播时其强度衰减遵循指数规律。
无线电波在自由空间传播时其强度衰减遵循指数规律。
无线电波的传播特性：无线电波的传播特性主要取决于它的频率。
高频电波会很快地被空气吸收，沿地面传播的电波受地面吸收而变弱。
在距离发射机数百英里之遥的地方，场强一般为最大值的百分之几，而可见光和红外线却可以传播几英里。
频率低于30千赫的电波能穿透电离层而成为宇宙电波。
无线电波的分类：无线电波可按频率或波长分类。
按频率分类可归纳为：长波、中波、中短波、短波和微波；按波长分类可归纳为：超长波、长波、中波、中短波、短波和超短波。
随着信息技术的快速发展，网络已成为我们生活中不可或缺的一部分。
为了更好地理解和使用网络，本文将介绍一些网络基础知识。
网络是指将多个计算机或设备连接在一起，通过数据链路进行通信和资源共享的系统。
它可以是局域网（LAN）、城域网（MAN）、广域网（WAN）等。
网络可以是由各种不同类型的硬件和软件组成，包括路由器、交换机、服务器、工作站、协议和操作系统等。
网络拓扑结构是指网络中各个节点的连接方式。
常见的网络拓扑结构有星型、总线型、环型和网状等。
星型拓扑结构：所有节点都连接到一个中心节点，中心节点控制所有通信。
总线型拓扑结构：所有节点都连接到一个共享通道上，通信通过这个通道进行。
环型拓扑结构：所有节点形成一个闭环，数据在这个环中单向流动。
网状拓扑结构：节点之间有多条通信路径，不存在中心控制节点。
网络协议是计算机网络中进行通信的规则和标准。
它规定了计算机之间如何进行数据交换、如何保证数据传输的安全性以及如何处理错误等。
一．基础知识与基本概念1. 第一代移动通信系统的主要特点是利用模拟传输方式实现话音业务；系统无线信道的随机变参特征使无线电波受多径快衰落和阴影慢衰落的影响2. 第二代蜂窝移动通信系统以数字传输方式实现话音和低速数据业务。
3. 第三代蜂窝移动通信系统以更高速的数据业务和更好的频谱利用率为目标，采用宽带CDMA为主流技术，目前已形成两类三种空中接口标准，即WCDMA - FDD（简称WCDMA）、WCDMA - TDD（简称TD-SCDMA）和CDMA2000。
它的主要特点是：（可能多选题）1) 新型的调制技术，包括多载波调制和可变速率调制技术；2) 高效的信道编译码技术，除了沿用第二代的卷积码外，还对高速数据采用了Turbo 纠错编码技术；3) Rake接收多径分集技术以提高接收灵敏度和实现软切换；4) 软件无线电技术易于多模工作；5) 智能天线技术有利于提高载干比；6) 多用户检测技术以消除和降低多址干扰；7) 可与固定网中的电路交换和分组交换网很好地相适应，满足各类用户对话音及高、中、低速率数据业务的需求。
4. “双工”两种方式：当收信和发信采用一对频率资源时，称为“频分双工”（FDD）；而当收信和发信采用相同频率仅以时间分隔时称为“时分双工”（TDD）。
5. “多址”（Multi Access）技术：是指在多信道共用系统中，终端用户选择通信对象的传输方式，在蜂窝移动通信系统中，用户可以通过选择“频道”、“时隙”或“PN码”等多种方式进行选址，它们分别对应地被称为“频分（Frequency Division）多址”、“时分（Time Division）多址”和“码分（Code Division）多址”，简称FDMA、 TDMA和CDMA.6. 发信功率及其单位换算： 1 dBW = 30dBm7. 无线接收机的灵敏度是接收弱信号能力的量度，通常用μv、dBμv、dBmW表示；电压电平（μv和dBμv）或功率电平（dBm）8. 三阶互调干扰的特点（可能多选题）：1) 将发信频谱扩大了三倍； 2) 三阶互调产物以三倍（dB）数增加；3) 互调产物对接收系统的影响应按被干扰系统的多址方式决定；9. 香农定律：香农（shannon）信道容量公式可以用来论证信噪比，信道带宽和信道容量之间的关系，即：a) P⎫C=Blog2⎛ 1+r⎪⎝⎭式中，C是给定信号速率条件下的最大容量2. B是传输带宽3. Pr为载频功率，它是距离d的函数4. N为接收机射频输入端的噪声功率b) 由于Pr随距离d的增大而降低；故信道容量也将随着距离d的增大而减小。
c) 公式中可知：若要增加信道容量，则可以增加传输带宽B或者提高载噪比Pr/N 10. 电场强度、电压及功率电平的换算 a) 电场强度（E）是指长度为1米的天线所感应到的电压e公式：e = E* λ（v）11. 对半波偶极天线而言，其有效长度为λ，E为电场强度（v/m），λ为波长（m） 12. 对于移动通信系统，按惯例是以电动势（开路电压）作为灵敏度指标值. 13. 对于900MHz频段，λ=0.33m，当采用半波偶极天线时(特性阻抗是73.13Ω，而移动通信接收机的输入阻抗通常为50Ω)，输入电压A与接收场强E之间的关系为：A（dBμv）= E（dBμv/m）-21.3314. 智能天线系统是以阵列天线和实时自适应信号处理算法为基础，能够从多个路径信号和干扰信号中把有用信号区分出来，自动地产生多个窄波束方向图，把主瓣指向不同的移动台用户，并自动抑制干扰方向的副瓣电平。
智能天线所具有的这种精确跟踪能力和干扰抑制能力特别适用干扰自限的码分多址系统，从而提高了系统容量。
智能天线使用后将有以下优点：1)2)3)4)5)6)7)8)智能天线波束成型的结果等效于天线增益的提高，从而提高了接收灵敏度。
智能天线的波束成型算法可以克服多径衰落引起的性能恶化，并利用了多径能量改善系统性能。
智能天线波束成型以后，大大降低位于零点附近的干扰信号，使多用户干扰问题缓解，同时小区间的干扰也大大减少。
智能天线获取的上行信息可用于实现用户定位。
智能天线使用多个小功率发射及代替大功率发射机，提高了设备的可靠性并降低成本。
智能天线具备定位和跟踪用户终端的功能，从而可以自适应地调整系统参数以满足业务要求，并实现信道的动态分配。
智能天线根据上行定位信息可以一次性地完成用户的接力切换，避免了频繁的软切换以及大量无线资源的占用，提高了通信质量、系统容量和效率。
智能天线在发射功率和接收抗干扰方面的优势，相当于在同样功率情况下，覆盖范围的增加，降低了建网投资。
二．电波传播基础理论1. 陆地移动通信中无线电波传播有两个最显著的特点：第一．随着移动体的行进，由于建筑物、树林、起伏的地形及其他人为的、自然的障碍物的连续变化，接收信号场强会产生两种衰落，即多径快衰落和阴影慢衰落。
这两种衰落叠加在一起就是陆地移动通信电波传播的主要特性第二．在城市环境中，衰落信号的平均强度与自由空间或光滑球面传播相比要小得多，并且接收信号的质量还要受到环境噪声的严重影响。
通常，随距离增大而衰落的平均强度用电波传播的路径（中值）损耗表示。
2. 移动通信电波传播路径（中值）损耗：距离、频率、收发天线的高度、地形地貌有关3. 快衰落遵循什么分布规律？多径衰落遵循瑞利（Raxleigh）分布规律多径快衰落克服方法：（可能多选题）a) 采用合理的纠错编码（如卷积码、Turbo码等）、交织保护和重传协议，以增加信号的冗余度，并进行时间分集；b) 利用快速功控和（接收和/或发信）分集缓解功率损失； c) 使用多个Rake接收指峰进行多径分集接收，更好地集中能量。
4. 慢衰落遵循什么分布规律？服从对数—正态分布规律，正态分布有两个特征值，即均值（μ）和偏差（σ）5. 多普勒（Doppler）效应：由于接收端的用户高速运动引起传输频率的扩散而引起的；其扩散程度与用户运动的速度成正比。
多普勒频移可以为正值，也可为负值，取决于入射角θ6. 小区传播模式a) 2G系统的宏小区传播模式：奥村（Okumura-Hata）模式所提供的曲线及其归纳的经验公式b) 3G系统的宏小区传播模式：奥村模式的扩展模型，即COST—231 Hata 模型c) 微小区传播模式： COST—231WI模型和双线模型d) 室内传播模式： Motely—Kennan模型7. 为什么有时会收到很远的基站发射的电波？非标准大气的状况，等效地球半径因子K值有很大变化，当K>1时，为正折射，射线朝地球方向弯曲；当K<1时，为负折射，射线背地球方向弯曲。
也就是说，当某地出现浓雾时，射线将背地面方向上翘，本地移动通信变坏；如果周边地区恰好为晴天的话。
射线会朝向地面弯曲，好像是一个基站天线被拉高以后再向远处传播。
这样就会造成上百公里以外的两地可以收到同频信号的情况。
当然，这种情况出现是可能的，但带有绝大的偶然性。
8. 信号中值电平定义是：在给定的短时间和短区间内，有50%时间的电平超过某个数值时，该数值就称为电平中值；中值的概念是在统计意义上标志了信号的强弱，目前使用的路测仪或测试手机所显示的接收电平应该是短时间和短区间的电平中值。
9. 无线覆盖区边缘位置百分比和整区位置百分比关系：边缘可通概率确定覆盖区可通概率三．室内覆盖系统与器件相关概念介绍1. 单位换算a) dB相对值，表征两个量的相对大小关系，如A的功率比B的功率大或小 b) dBm表征功率绝对值的量，也可认为是以1mw功率为基准的一个比值，计算为：10log(功率值/1mw)。
举例：功率值为10w，换算成dBm为10log(10w/1mw)=40dBm。
c) dBcdBc 是相对于载波功率而言举例：如用来度量互调指标，dBc=dBm－输入功率d) dBi及dBd均表征天线增益的量，也是一个相对值，举例：0dBd=2.15dBi。
2. 室内分布系统的分类1) 按信号源的不同，宏蜂窝、微蜂窝、直放站2) 按设备的不同，无源系统、有源系统。
3) 按分布方式不同，同轴电缆系统、光纤系统、泄漏电缆系统 3. 各类分布系统特点（了解）：1) 的优点是信号稳定、可靠，通信质量好；缺点是建设周期较长，一次性投资大，还要解决传输线路等问题。
因此蜂窝系统大多应用于星级酒店、高级写字楼等比较大型的室内建筑。
2) 装方便快捷，可以很快解决信号弱和盲区问题；缺点是无法解决话务量问题。
因此直放站系统大多应用于小型酒店、小型娱乐场所等规模较小的室内建筑 3) 主要由无源器件组成，设备性能稳定、安全性高、维护简单。
4) 馈线传输距离比较远时，需增加干线放大器补偿5)6) 因此光纤7) 信号即可泄漏出来，完成覆盖。
泄漏电缆室内分布系统安装方便，但造价高，对电缆的性能要求高，使用较少。
4. 无源器件包括：功分器、耦合器、负载和电桥功分器; 能量的等值分配，功分器关键指标之一为插入损耗性能：同频合路，可实现多路合成，隔离度较低，只能提供一路输出功分器正常的损耗如下表：定向耦合器：微波信号按一定的比例进行功率分配３dＢ电桥; 定向耦合器的一种，也叫同频合路器，能将一个输入信号分为两个互为等幅且具有90°相位差的信号。
局限：只能实现两路信号合成, 隔离度较低，可实现两路等幅输出滤波器: 它最基本的应用就是抑制不需要的频率信号，让需要的频率信号通过在微波系统中起频率选择的作用。
主要可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
频段合路器(Combiner)：多个滤波器组成的单元,所有端口均为输入/输出双功能端可实现两路以上信号合成，能实现高隔离合成，主要用于不同频段的合路，可提供不同系统间最小的干扰。
5. 室分方案重点（楼宇）室分建设标准方案为POI+双缆方案为保证信号覆盖且符合外泄要求，天线口功率应设置合理，不应过高或过低；典型系统天线口功率如GSM可控制在5 ～ 10dB，CDMA800可控制在0 ～ 5dB，WCDMA可控制在0 ～ 5dB，TD-LTE可控制在-15～-20dB主干馈线及平层布放馈线超过50米需采用7/8”馈线，平层不超过50米可采用1/2”馈线6. 室分方案重点（隧道）1) 隧道场景覆盖主要采用漏缆分布系统，电梯覆盖中除采用天线方案覆盖外，也可以采用辐射型泄漏电缆方案覆盖 2) 泄漏电缆分为辐射型和耦合型两类3) 高铁和地铁隧道内泄漏电缆挂高最好在车窗处，距轨面2.1-2.6米 4) 泄漏电缆卡具安装时每隔1米安装一个，防火卡具每隔10米安装1个铁路项目中对于泄漏电缆特殊要求a) 铁路隧道中，单条漏缆敷设长度超过1000米时，应装设直流隔断器b) 铁路隧道出入口处漏缆需进行防雷处理c) 铁路隧道内要求采用无卤、低烟、阻燃泄漏电缆7. 多运营商共建共享室分系统1) 目前多运营商共建共享室分系统采用无源分布系统方案，通过合路器和POI进行信号合路 2) POI主要包括9口和12口两类3) 无源器件最重要的指标为互调和功率容限。
