np学习——7个典型的RIP配置案例⽂章⽬录案例1：RIPv2基础配置R1的配置如下：[R1]int g0/0/2[R1-GigabitEthernet0/0/2]ip address 172.16.1.254 24[R1-GigabitEthernet0/0/2]int g0/0/1[R1-GigabitEthernet0/0/1]ip address 192.168.1.1 30[R1-GigabitEthernet0/0/1]q[R1]rip 1[R1-rip-1]version 2[R1-rip-1]network 192.168.1.0[R1-rip-1]network 172.16.0.0R2的配置如下：[R2]int g0/0/1[R2-GigabitEthernet0/0/1]ip address 192.168.1.2 30[R2-GigabitEthernet0/0/1]int g0/0/2[R2-GigabitEthernet0/0/2]ip address 192.168.1.5 30[R2]rip 1[R2-rip-1]version 2[R2-rip-1]network 192.168.1.0R3的配置如下：[R3]int g0/0/1[R3-GigabitEthernet0/0/1]ip address 192.168.1.6 30[R3-GigabitEthernet0/0/1]int g0/0/2[R3-GigabitEthernet0/0/2]ip address 172.16.31.254 24.[R3]rip 1[R3-rip-1]version 2[R3-rip-1]network 192.168.1.0[R3-rip-1]network 172.16.0.0使⽤display rip 1 interface 查看路由器的那些接⼝激活了RIP，以R1为例：<R1>display rip 1 interface--------------------------------------------------------------------------Interface IP Address State Protocol MTU--------------------------------------------------------------------------GE0/0/2 172.16.1.254 UP RIPv2 Multicast 500GE0/0/1 192.168.1.1 UP RIPv2 Multicast 500使⽤display rip 1 database查看RIP进程1的数据库，以R1为例：<R1>display rip 1 database---------------------------------------------------Advertisement State : [A] - Advertised[I] - Not Advertised/Withdraw---------------------------------------------------172.16.0.0/16, cost 0, ClassfulSumm172.16.1.0/24, cost 0, [A], Rip-interface172.16.31.0/24, cost 2, [A], nexthop 192.168.1.2192.168.1.0/24, cost 0, ClassfulSumm192.168.1.0/30, cost 0, [A], Rip-interface192.168.1.4/30, cost 1, [A], nexthop 192.168.1.2使⽤display ip routing-table protocol rip查看学习到的RIP路由，以R1为例：<R1>display ip routing-table protocol ripRoute Flags: R - relay, D - download to fib------------------------------------------------------------------------------Public routing table : RIPDestinations : 2 Routes : 2RIP routing table status : \<Active\>Destinations : 2 Routes : 2Destination/Mask Proto Pre Cost Flags NextHop Interface172.16.31.0/24 RIP 100 2 D 192.168.1.2 GigabitEthernet0/0/1192.168.1.4/30 RIP 100 1 D 192.168.1.2 GigabitEthernet0/0/1RIP routing table status : \<Inactive\>Destinations : 0 Routes : 0案例⼆：Slient-Interface基本的IP配置省略。
集美大学计算机工程学院实验报告课程名称计算机网络实验名称实验5RIPv2 练习配置实验日期2012/5/22 地点陆大0316班级计算1013 老师耿少峰组号 D 组长何荣贤组员学号王巧珍2010810065龚滢峰2010810066何荣贤2010810071罗忠霖2010810072张华2010810085庄晨武20108100881.实验目的：完成本实验后，您将能够：• 按照需要设计有效的VLSM 。
• 为接口分配正确的地址并记录地址。
• 根据拓扑图进行网络布线。
• 清除启动配置并将路由器重新加载为默认状态。
• 配置路由器使用RIP第2 版。
• 配置并传播静态默认路由。
• 检验RIP第2 版工作情况。
• 测试并校验网络是否完全通畅。
• 思考网络实施并整理成文档。
2.拓扑图及其场景：设备接口ip地址子网掩码默认网关BRANCH Fa 0/0 192.168.40.129 255.255.255.192 否Fa 0/0 192.168.40.193 255.255.255.240S0/0/0 192.168.40.209 255.255.255.252HQ Fa 0/0 192.168.40.1 255.255.255.192 否Fa 0/0 192.168.40.65 255.255.255.192S0/0/0 192.168.40.210 255.255.255.252S0/0/1 209.165.202.158 255.255.255.224ISP Fa 0/0 209.165.202.129 255.255.255.224 否S0/0/0 192.168.40.129 255.255.255.192PC1 网卡192.168.40.190 255.255.255.240 192.168.40.129 PC2 网卡192.168.40.206 255.255.255.192 192.168.40.193 PC3 网卡192.168.40.62 255.255.255.192 192.168.40.1 PC4 网卡192.168.40.126 255.255.255.224 192.168.40.65 PC5 网卡192.168.40.254 255.255.255.224 209.165.200.225场景：在本次实验练习中，您将得到一个网络地址，您必须使用VLSM 对其进行子网划分以便完成如拓扑结构图所示的网络编址。
上午试题参考答案：1 -5 Ａ、Ｄ、Ｂ、Ｂ、Ｂ 6 -10Ａ、Ｄ、Ｃ、Ａ、Ｂ11-15Ｂ、Ｂ、Ｃ、Ｄ、Ｂ 16-20Ｂ、Ｃ、Ｄ、Ｃ、Ｃ21-25Ａ、Ｄ、Ｃ、Ｂ、Ｃ 26-30Ｃ、Ｃ、Ｃ、Ｂ、Ｃ31-35Ｃ、Ｂ、Ｃ、Ａ、Ｂ 36-40Ａ、Ｃ、Ｄ、Ａ、Ｂ41-45Ｄ、Ｃ、Ｄ、Ｃ、Ｂ 46-50Ｃ、Ａ、Ｂ、Ａ、Ｄ51-55Ａ、Ｂ、Ａ、Ｂ、Ｂ 56-60Ｃ、Ｂ、Ｂ、Ｃ、Ｄ61-65Ｄ、Ｂ、Ｄ、Ｂ、Ｂ 66-70Ａ、Ａ、Ｄ、Ｃ、Ｄ71-75Ｃ、Ｂ、Ｄ、Ａ、Ｃ下午试题参考答案：2008年下半年(12月)考试的特点是上午试题难度适中，但比上半年的试题难度有稍高。
部分试题所提供的选项偏向对概念的考查，这要求考生对相关知识要有深度的认识与理解。
下午题相对集中，两次路由器的基本配置、DHCP、DNS服务器配置以及网络安全配置。
希赛教育论坛网友们比较广泛认为本次考试“通过容易，高分较难”。
1. 计算机与网络基础知识第一点：本次网络工程师考试知识点的分布包括：软硬件基础知识(共五题5分)，系统工程开发(共四题5分)，网络相关知识(共五十三题60分)、计算机专业英语(共一题5分)。
第二点：上午的重点在于考查考生对概念性、基础性知识的了解与掌握，如：11，12考察对光纤标准技术的了解，再如：14、15、18、19对数据速率与编码基本知识点的考查以及20、21、22、23等等都是关于理论性的考查问题。
但也有一些相对来说比较棘手的问题，如：62、63、64、65、67、68、69、70等题，要求考生选出一个正确或错误的描述，这要求我们要有更加扎实的基础，及临场的分析能力。
另外加强对网络规划设计方面内容的考查，可以看的出是对09年11月即将开考的网络规划师做了很好铺垫。
第三点：本次上午考试中对网络服务器应用配置(48-50)、交换机与路由器的配置命令(60、61)，也进行了考查，把原先在下午题中需要“填空”的题，放在上午以“选择”的方式进行考查，这在一定程度上降低了考试难度。

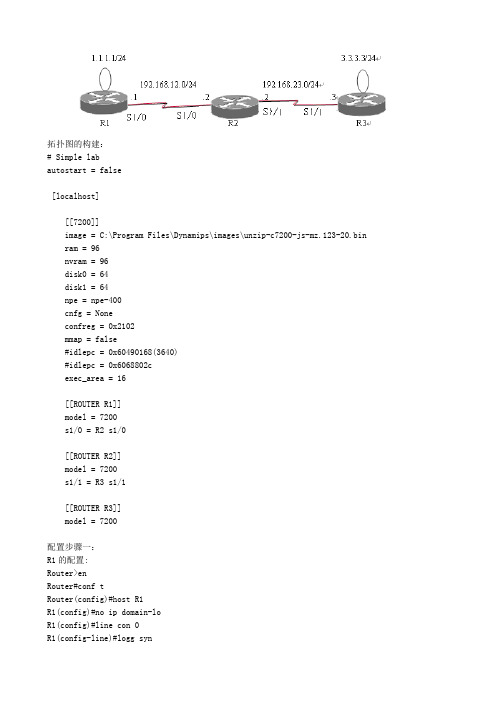

拓扑图的构建：# Simple labautostart = false[localhost][[7200]]image = C:\Program Files\Dynamips\images\unzip-c7200-js-mz.123-20.bin ram = 96nvram = 96disk0 = 64disk1 = 64npe = npe-400cnfg = Noneconfreg = 0x2102mmap = false#idlepc = 0x60490168(3640)#idlepc = 0x6068802cexec_area = 16[[ROUTER R1]]model = 7200s1/0 = R2 s1/0[[ROUTER R2]]model = 7200s1/1 = R3 s1/1[[ROUTER R3]]model = 7200配置步骤一：R1的配置:Router>enRouter#conf tRouter(config)#host R1R1(config)#no ip domain-loR1(config)#line con 0R1(config-line)#logg synR1(config-line)#exec-time 0 0R1(config-line)#exitR1(config)#R1(config)#int lo0R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config-if)#exitR1(config)#R1(config)#int s1/0R1(config-if)#ip add 192.168.12.1 255.255.255.0 R1(config-if)#clockrate 64000R1(config-if)#no shutR1(config-if)#exitR1(config)#R1(config)#router ripR1(config-router)#version 2R1(config-router)#no auto-summaryR1(config-router)#netw 1.0.0.0R1(config-router)#netw 192.168.12.0R1(config-router)#endR1#R2的配置：Router>enRouter#conf tRouter(config)#host R2R2(config)#no ip domain-loR2(config)#line con 0R2(config-line)#logg synR2(config-line)#exec-time 0 0R2(config-line)#exitR2(config)#R2(config)#int s1/0R2(config-if)#ip add 192.168.12.2 255.255.255.0 R2(config-if)#clockrate 64000R2(config-if)#no shutR2(config-if)#exitR2(config)#R2(config)#int s1/1R2(config-if)#ip add 192.168.23.2 255.255.255.0 R2(config-if)#clockrate 64000R2(config-if)#no shutR2(config-if)#exitR2(config)#R2(config)#router ripR2(config-router)#version 2R2(config-router)#no auto-summaryR2(config-router)#netw 192.168.12.0R2(config-router)#netw 192.168.23.0R2(config-router)#endR2#R3的配置:Router>enRouter#conf tRouter(config)#host R3R3(config)#no ip domain-loR3(config)#line con 0R3(config-line)#logg synR3(config-line)#exec-time 0 0R3(config-line)#exitR3(config)#R3(config)#int lo0R3(config-if)#ip add 3.3.3.3 255.255.255.0R3(config-if)#exitR3(config)#R3(config)#int s1/1R3(config-if)#ip add 192.168.23.3 255.255.255.0R3(config-if)#clockrate 64000R3(config-if)#no shutR3(config-if)#exitR3(config)#R3(config)#router ripR3(config-router)#version 2R3(config-router)#no auto-summaryR3(config-router)#netw 3.0.0.0R3(config-router)#netw 192.168.23.0R3(config-router)#endR3#配置步骤二（验证）R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static routeGateway of last resort is not setC 192.168.12.0/24 is directly connected, Serial1/01.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback03.0.0.0/24 is subnetted, 1 subnetsR 3.3.3.0 [120/2] via 192.168.12.2, 00:00:12, Serial1/0R 192.168.23.0/24 [120/1] via 192.168.12.2, 00:00:12, Serial1/0R1#R1#R1#ping 3.3.3.3 source 1.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 3.3.3.3, timeout is 2 seconds:Packet sent with a source address of 1.1.1.1!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 12/37/60 msR1#R2#R2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static routeGateway of last resort is not setC 192.168.12.0/24 is directly connected, Serial1/01.0.0.0/24 is subnetted, 1 subnetsR 1.1.1.0 [120/1] via 192.168.12.1, 00:00:23, Serial1/03.0.0.0/24 is subnetted, 1 subnetsR 3.3.3.0 [120/1] via 192.168.23.3, 00:00:09, Serial1/1C 192.168.23.0/24 is directly connected, Serial1/1R2#R3#R3#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setR 192.168.12.0/24 [120/1] via 192.168.23.2, 00:00:08, Serial1/11.0.0.0/24 is subnetted, 1 subnetsR 1.1.1.0 [120/2] via 192.168.23.2, 00:00:08, Serial1/13.0.0.0/24 is subnetted, 1 subnetsC 3.3.3.0 is directly connected, Loopback0C 192.168.23.0/24 is directly connected, Serial1/1R3#R3#R3#ping 1.1.1.1 source 3.3.3.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 1.1.1.1, timeout is 2 seconds: Packet sent with a source address of 3.3.3.3!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 16/36/52 ms R3#。

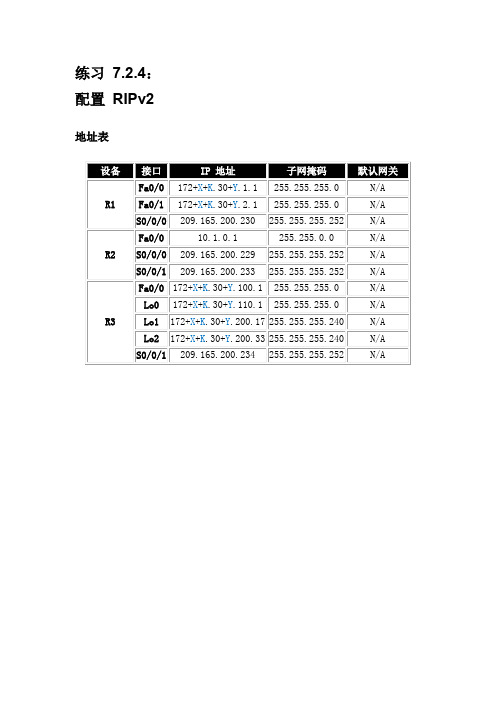

练习7.2.4：配置RIPv2地址表∙将网络升级到RIPv2。
∙禁用自动总结。
简介：RIPv2 是RIPv1 的更新版，会在路由更新数据包中包含子网掩码信息，因此支持VLSM 和CIDR。
不过RIPv2 默认会在有类边界自动总结路由。
在本练习中，我们将使用Packet Tracer 来配置RIPv2，并禁用自动总结。
本练习将采用本节介绍的包含不连续子网的网络。
然后您将研究网络运行发生的变化。
按照上述文档配置R1的FastEthernet0/0接口FastEthernet0/1接口R2的FastEthernet0/0接口Loopback0接口Loopback1接口Loopback2接口配置相应的rip路由R1router ripnetwork 172+X+K.30+Y.0.0R3router ripnetwork 172+X+K.30+Y.0.0用show running-config和SHOW IP INterface Brief命令查看R1 R2 R3的配置将网络升级到RIPv2。
步骤1：r2看课本195页R2(config)#IP ROUte 192.168.0.0 255.255.0.0 NUll 0R2(config)#ROUter RIPR2(config-router)#REdistribute Static研究RIPv1 的运行情况。
分别在三台路由器上，从CLI访问该路由器，然后使用show ip protocols命令检查RIP 参数。
注意发送和接收的RIP 更新的版本。
看课本204页7-19R1#show ip protocolsDefault version control: send version 1, receive any versionInterface Send Recv Triggered RIP Key-chainSerial0/0/0 1 2 1R2#show ip protocolsR3#show ip protocols分别在三台路由器上，从CLI访问该路由器，然后使用show ip route命令检查IP 路由表。
【实验题目】RIP 协议配置实验 【实验目的】学习RIPv2的配置方法。
【配置命令】▪ 配置RIPv2协议。
R1(config)# router rip R1(config-router)# version 2R1(config-router)# network 192.168.2.0 ! 发布属于有类网络的网络的接口的子网 R1(config-router)# network 192.168.3.0▪ 把交换机接口变为三层接口，然后就可以配置IP 地址。
(config)#interface f0/1 (config-if)#no switchport(config-if)#ip address 192.168.1.5 255.255.255.0▪ 为环回接口配置IP 地址。
环回接口是路由器内部的软接口，除非路由器失效，否则，环回接口一直有效。
(config)#interface loopback 0 ！号码范围：0~2147483647 (config-if)#ip address 192.168.1.5 255.255.255.0 ▪取消自动汇总(config-router)#router rip(config-router)#auto-summary !启动自动汇总 (config-router)#no auto-summary !取消自动汇总▪配置水平分割(config)#interface f0/1(config-if)#ip split-horizon ! 配置水平分割(默认) (config-if)#no ip split-horizon ! 取消水平分割▪显示调试信息#debug ip rip ！显示rip 调试信息 #no debug ip rip ！停止显示rip 调试信息 #no debug all ！停止显示所有调试信息【实验任务】1、 按下图配置RIP 路由协议。
7.6.1: Packet Tracer 综合技巧练习拓扑图地址表10.2.0.0 / 2610.2.0.64 / 2610.2.0.128 / 27 10.2.0.160 / 27 10.2.0.192 / 2810.2.0.208 / 2810.2.0.224 / 2910.2.0.232 / 29172.17.1.224 / 30172.17.1.228 / 30172.17.1.232 / 30目标●根据要求设计并记录编址方案。
●选择适当的设备并使用电缆连接设备。
●对设备执行基本配置。
●测试直接相连设备之间的连通性。
●配置 RIPv2 路由。
●配置静态路由和默认路由以访问 Internet。
●检验拓扑结构中所有设备之间的连通性。
任务 1：设计并记录编址方案。
步骤 1：设计编址方案。
根据拓扑图中显示的网络需求，设计适当的编址方案步骤 2：记录编址方案。
●在拓扑图上的空白处，以点分十进制/斜杠格式写下网络地址●使用纸质说明中提供的表格记录 IP 地址、子网掩码和默认网关地址。
任务 2：选择设备并连接设备电缆。
步骤 1：选择需要的设备。
选择您需要的其余设备，并将它们加入到Packet Tracer 的工作区内。
步骤 2：完成设备电缆连接。
根据拓扑结构进行网络布线，注意接口要与任务1 中的记录一致。
任务 3：执行基本配置。
步骤 1：配置路由器。
根据您所做的记录，完成路由器的基本配置。
步骤 2：配置 PC。
根据您所做的记录，配置 PC 的 IP 地址、子网掩码和默认网关。
任务 4：测试连通性。
继续执行下面的步骤前，请确保每台设备都能ping 通其直接相连的邻居。
任务 5：配置并检验 RIPv2 路由。
步骤 1：配置 RIPv2。
在所有设备上配置RIPv2 路由。
确保您的配置包括以下设置：●禁用自动总结。
●在没有连接到 RIP 邻居的接口上停止路由更新。
步骤 2：检验 RIPv2。
使用检验命令来检查配置。
RIP1.rip——路由信息协议，是一种距离向量协议。
2.度量基于跳数，最长15跳，16跳为不可达。
3.路由更新为每隔30s一次的广播更新，180s后未确认的为失效，240s后仍未确认的则删除路由信息。
4.路由环路:距离向量类的算法容易产生环路，解决方法：1.水平分割；记住路由来源，不在收到信息的端口上再次发送。
2.触发更新；突破30s规则，发生路由变化时立即发送更新信息，减少环路可能性。
3.毒性逆转；路径无效后，标记为16广播出去，而不立即删除。
4.逆制计时；减少路由浮动，增加了稳定性。
5.两个版本的异处：1.V2支持非连续子网和VLSM，V1则不支持。
2.V2支持认证，增加了系统的可靠性和安全性，V1不支持。
3.V2采用组播方式发送更新，V1使用广播。
注：由于V2向下兼容V1，所以默认V1在所有接口上发送V1版本的路由信息，在所以接口上接受V1和V2版本的数据包，在V2接口上只发送和接受V2版本的数据包。
也可在V2上用命令：ip send rip version 和ip send rip revcived version 命令来同时发送和更新两个版本的路由信息。
关于时钟的问题：cisco设备现在都是自动开启的。
但使用模拟器做实验需在DCE端口手动开启时钟。
命令：clock rate <参数>实例：1. 拓扑结构:2.ip地址分配如图，均为192.168.X.X网段。
3.具体配置[在R2上配置]：Router(config)#router ripRouter(config-router)#net 192.168.1.0Router(config-router)#net 192.168.2.0Router(config-router)#end/注:首先启用路由协议，在宣告直连网段，很简单，依次在每个路由上配置。
测试：在R2上show ip route 得到下面结果：C 192.168.1.0/24 is directly connected, Serial1/1C 192.168.2.0/24 is directly connected, Serial1/0R 192.168.3.0/24 [120/1] via 192.168.2.2, 00:00:02, Serial1/0 最后一条即学到的路由信息，配置成功。
证配置ØRIP路由汇总ØRIP报文认证ØRIP抑制接口ØRIP默认路由ØRIPV2特性配置命令•在RIP网络规模很大时，RIP路由表会变得十分庞大，使用路由汇总可以简化路由表；另外在安全性要求较高的RIP网络中，可以通过配置报文认证来提高RIP网络的安全性。
•本次任务主要介绍路由汇总、报文认证等RIPv2的特性。
Ø路由汇总•路由汇总可提高大型网络的可扩展性和效率，简化路由表。
•RIP路由汇总是指将同一个自然网段内的不同子网的路由，聚合成一个范围包含所有子网的路由向外发布。
•RIP路由汇总分为：•自动汇总：RIP路由器将一个子网路由进行通告时，自动汇总成该子网的主类网络路由。
•手动汇总：自定义汇总路由的目的网络地址和子网掩码，可实现精确汇总。
RIP协议自动汇总和手动汇总的区别Ø路由汇总•自动汇总在应用过程中，因汇总范围大，可能会导致通信失败。
•手工汇总能够精确汇总，更符合实际应用。
示例中，RIP协议使用自动汇总方式，生成了目标网络172.16.0.0/16的等价路由，R2可能将去往两侧任意/24子网的报文转发到错误路径上，导致丢包。
ØRIPv2支持对协议报文进行认证。
ØRIP路由器的接口启动认证并配置认证口令，当收到对端设备的RIP报文时，要将报文中携带的认证字段与本地的认证口令进行匹配，一致则接收，否则丢弃。
ØRIP报文认证可以避免非法RIP路由器的Response报文对设备路由表造成破坏。
ØRIPv2认证类型包括：•简单认证。
认证字段中认证口令以明文形式携带，安全性较低。
•密文认证。
认证字段中认证口令以密文形式携带，安全性较高。
密文认证类型包括MD5认证和hmac-sha256认证。
ØRIP抑制接口•接口激活了RIP协议后，会周期性地发送Response报文，同时也侦听RIP报文。
集美大学计算机工程学院实验报告课程名称计算机网络实验名称实验4 RIP配置练习日期2012/5/15 地点陆大0316班级计算1013 老师耿少峰组号 D 组长何荣贤1实验目的• 根据指定的要求对地址空间划分子网。
• 为接口分配适当的地址并在地址表中记录这些地址。
• 根据拓扑图进行网络布线。
• 清除启动配置并将路由器重新加载为默认状态。
• 在所有路由器上配置 RIPv1 路由。
• 配置并传播静态默认路由。
• 检验 RIPv1 工作情况。
• 测试并校验网络是否完全通畅。
• 思考网络实施并整理成文档。
，2实验拓扑及场景地址表场景在本次实验练习中，您将得到一个网络地址，您必须对其进行子网划分以便完成如拓扑结构图所示的网络编址。
您需要配置 RIPv1 和静态路由，以便非直连网络中的主机能够彼此通信。
3实验步骤任务 1：对地址空间划分子网。
步骤 1：研究网络要求。
此网络的编址方案应满足以下要求：• ISP LAN 使用 209.165.202.128/27 网络。
• ISP 路由器和 HQ 路由器之间的链路使用 209.165.2 00.224/30 网络。
• 192.168.1.0/24 网络必须划分子网以便用于 HQ LAN 和 HQ 与 BRANCH 路由器之间的链路。
HQLAN 需要 50 个主机 IP 地址。
• BRANCH LAN 使用 10.10.2.0/23 网络。
（注意：网络设备的接口也是主机IP地址，上述编址要求中包括了这些地址。
）步骤 2：创建网络设计时请思考以下问题：需要为 192.168.1.0/24 网络创建多少个子网？2__ ___该网络的子网掩码是什么（以点分十进制格式表示）？ 255.255.255.128以斜杠格式表示的网络子网掩码是什么？_/25____ ___ __这些子网的网络地址分别是什么？子网 0 ：192.168.1.0/25子网 1 ：192.168.1.128/25每个子网有多少个可用主机 IP 地址？126______ ____BRAN CH LA N 中有多少个可用主机 IP 地址？510___ _ ____ __步骤 3：为拓扑图分配子网地址。
1. 将 192.16 8.1.0 网络中编号最小的子网分配给 HQ 和 B R AN CH 路由器之间的 WA N 链路。
2. 将 192.16 8.1.0 网络的第二个子网分配给连接到 HQ 路由器的 LA N 。
任务 2 ：确定接口地址。
步骤 1 ：为设备接口分配适当的地址。
1. 将 209.165.202.128/27 网络中的第一个有效主机地址分配给 ISP 路由器上的 LAN 接口。
2. 将 209.165.202.128/27 网络中的最后一个有效主机地址分配给 PC3 。
3. 将 209.165.200.224/30 网络中的第一个有效主机地址分配给 ISP 路由器上的 WAN 接口。
4. 将 209.165.200.224/30 网络中的最后一个有效主机地址分配给 HQ 路由器的 Serial 0/0/1 接口。
5. 将 HQ LAN 网络中的第一个有效主机地址分配给 HQ 路由器的 LAN 接口。
6. 将 HQ LAN 网络中的最后一个有效主机地址分配给 PC 2 。
7. 将 HQ/BRANCH WAN 链路中的第一个有效主机地址分配给 HQ 路由器的Serial 0/0/0 接口。
8. 将 HQ/BRANCH WAN 链路中的最后一个有效主机地址分配给 BRANCH 路由器的 Serial 0/0/0 接口。
9. 将 10.10.2.0/23 网络中的第一个有效主机地址分配给 BRANCH 路由器上的 LAN 接口。
10. 将 10.10.2.0/23 网络中的最后一个有效主机地址分配给 PC1 。
步骤 2 ：将要使用的地址记录在拓扑图下方的表格中。
任务 3 ：准备网络。
步骤 1 ：构建一个类似拓扑图所示的网络。
您可以在实验中使用任何路由器，只要它具备拓扑图中所要求的接口即可。
注意：如果您使用 1700 、 2500 或 2600 路由器，则路由器输出和接口描述会与本文档中提供的有所不同。
步骤 2 ：清除路由器中的现有配置。
任务 4 ：执行基本路由器配置。
根据以下说明对 BRANCH 、 HQ 和 ISP 路由器进行基本配置：1.配置路由器主机名。
2.禁用 DNS 查找。
3. 配置执行模式口令。
4. 配置当天消息标语。
5. 配置控制台连接的口令。
6. 配置 VTY 连接的口令。
7. 将控制台和虚拟终端线路自动提供的消息和调试输出与所请求的输出以及提示相同步。
8. 将执行超时配置为 15 分钟。
BRANCH上的配置：Router(config)#hostname BRANCHBRANCH(config)#no ip domain-lookupBRANCH(config)#enable secret classBRANCH(config)#banner motd #Enter TEXT message.End with the character‘#’Welcome to Router BRANCH! #BRANCH(config)#line console 0BRANCH(config-line)#loginBRANCH(config-line)#password ciscoBRANCH(config)#line vty 0 4BRANCH(config-line)#loginBRANCH(config-line)#password ciscoBRANCH(config)#line console 0BRANCH(config-line)#logging synchronousHQ上的配置：略ISP上的配置：略任务 5 ：配置并激活串行地址和以太网地址。
步骤 1 ：配置 BRANCH 、 HQ 和 ISP 路由器。
使用拓扑图下方地址表中的 IP 地址配置 BRANCH 、 HQ 和 ISP 路由器上的接口。
完成后，务必将运行配置保存到路由器的 NVRAM 中。
BRANCH上的配置：BRANCH(config)#inter f0/0BRANCH(config-if)#ip add 192.168.2.193 255.255.255.192BRANCH(config-if)#no shutBRANCH(config)#inter s0/0BRANCH(config)#clock rate 56000BRANCH(config-if)#ip add 192.168.2.129 255.255.255.192BRANCH(config-if)#no shutHQ上的配置：略ISP上的配置：略步骤 2 ：配置 PC1 、 PC2 和 PC3 的以太网接口。
使用拓扑图下方地址表中的 IP 地址配置 PC1 、 PC2 和 PC3 的以太网接口。
PC1PC2PC3任务 6 ：检查与下一跳设备的连通性。
现在，终端设备之间应该无法连通。
但是，您可以测试两台路由器之间以及终端设备与其默认网关之间的连通性。
步骤 1 ：检验 BRANCH 连通性。
检验 BRANCH 是否能通过 WAN 链路 ping 通 HQ ，以及 HQ 是否能通过连接到ISP 的 WAN 链路 ping 通BRANCH 。
BRANCH与HQ互pingHQ与ISP互ping步骤 2 ：检验以太网接口的连通性。
检验 PC1 、 PC2 和 PC3 是否能 ping 通各自的默认网关。
PC1 ping 10.10.2.1PC2 ping 192.168.1.129PC3 ping 209.165.202.128任务 7 ：在 BRANCH 路由器上配置 RIP 路由。
思考从 BRANCH 路由器发出的 RIP 更新需要包含哪些网络。
在配置 RIP 之前， BRANCH 的当前路由表中包含哪些网络？以斜杠记法列出这些网络。
10.10.2.0/23192.168.1.0/25要启用 RIP 第 1 版并在路由更新中包含这些网络，应该使用哪些命令？BRANCH(config)#router ripBRANCH(config-router)#network 10.10.2.0BRANCH(config-router)#network 192.168.1.0是否存在不需要发送 RIP 更新的路由器接口？_是_________在该接口上禁用 RIP 更新的命令是什么？BRANCH(config-router)#passive-interface f0/0BRANCH(config-router)#end任务 8 ：在 HQ 路由器上配置 RIP 和静态路由思考 HQ 所需的静态路由类型。
HQ 路由表中目前有哪些网络？以斜杠记法列出这些网络。
192.168.1.0/25192.168.1.128/25209.165.200.224/30要将目的地址不在路由表中的所有数据包发送到 ISP 路由器，需要配置静态默认路由。
为实现此目的需要使用什么命令？在命令中使用 HQ 路由器上适当的接口作为输出接口。
HQ(config)#ip route 0.0.0.0 0.0.0.0 s0/1要启用 RIPv1 并在路由更新中包含 LAN 网络，应该使用哪些命令？HQ(config)#router ripHQ(config-router)#network 192.168.1.128是否存在不需要发送 RIP 更新的路由器接口？_是_________在该接口上禁用 RIP 更新的命令是什么？HQ(config-router)#passive-interface f0/0HQ 路由器需要在 RIP 更新中将默认路由信息发送到 BRANCH 路由器。
配置该功能需要使用什么命令？HQ(config)#router ripHQ(config-router)#default-information originate任务 9 ：在 ISP 路由器上配置静态路由需要在 ISP 路由器上为目的 RFC 1918 地址属于 BRANCH LAN 、 HQ LAN 以及BRANCH 与 HQ 路由器之间链路的所有流量配置静态路由。
