第一篇、熟悉界面一、设备的选择与连接在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线（Connections）、终端设备、仿真广域网、Custom Made Devices（自定义设备）下面着重讲一下“Connections”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为Automatically Choose Connection Type（自动选线，万能的，一般不建议使用，除非你真的不知道设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。
其中DCE和DTE是用于路由器之间的连线，实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。
而在这里，你只需选一根就是了，若你选了DCE这一根线，则和这根线先连的路由器为DCE，配置该路由器时需配置时钟哦。
交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。
注释：那么Custom Made Devices设备是做什么的呢？通过实验发现当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是Router中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线Serial DTE 连接两个路由器时发现，他们之间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化的，但是没有添加，比如多个串口等等。
那么，这个Custom Made Devices设备就比较好了，他会自动添加一些“必须设备的”，在实验环境下每次选择设备就不用手动添加所需设备了，使用起来很方便，除非你想添加“用户自定义设备”里没有的设备再添加也不迟。
当你需要用哪个设备的时候，先用鼠标单击一下它，然后在中央的工作区域点一下就OK了，或者直接用鼠标摁住这个设备把它拖上去。
连线你就选中一种线，然后就在要连接的线的设备上点一下，选接口，再点另一设备，选接口就OK了。
[在此处键入]设备基础配置实验1 设备基础配置学习目标•掌握设备系统参数的配置方法，包括设备名称、系统时间及系统时区•掌握Console口空闲超时时长的配置方法•掌握登录信息的配置方法•掌握登录密码的配置方法•掌握保存配置文件的方法•掌握配置路由器接口IP地址的方法•掌握测试两台直连路由器连通性的方法•掌握重启设备的方法拓扑图图1 设备基础配置拓扑图场景您是公司的网络管理员，现在公司购买了两台CISCO 2811系列路由器。
路由器在使用之前，需要先配置路由器的设备名称、系统时间及登录密码等管理信息。
操作步骤步骤一进入特权模式CISCO IOS有三种模式即：用户模式（用“>”表示）；特权模式（用“#”表示）；配置模式（用“(config) #”表示）。
1.用户模式交换机启动完成后按下Enter键，首先进入的就是用户模式，在些用户模式下用户将受到极大的限制，只能用来查看一些统计信息。
Switch>2.特权模式在用户模式下输入enable(可简写为en)命令就可以进入特权模式，用户在该模式下可以查看并修改Cisco设备的配置。
Switch>enSwitch#3.全局配置模式在特权模式下输入config terminal(可简写conf t)命令即可，用户在该模式下可修改交换机的全局配置。
如修改主机名。
Switch#conf tSwitch(config)#4.各模式退出命令，在任意模式下输入exit，将退出当前模式。
步骤二查看系统信息执行show version命令，查看路由器的软件版本与硬件信息。
Router#show version（截图）命令回显信息中包含了IOS版本，设备型号等信息。
步骤三修改系统时间执行show clock命令查看当前系统时间。
Router#show clock（截图）IOS系统会自动保存时间，但如果时间不正确，可以在特权模式下执行clock set命令修改系统时间。
《Cisco网络技术》课程实验指导书计算机系目录概述 (2)实验1路由器基本配置 (4)实验2路由器高级配置命令 (6)实验3路由器的密码设置、保存与破解方法 (8)实验4路由器的远程登录 (10)实验5路由器的背对背连接 (12)实验6CDP协议和Telnet (13)实验7路由器的直连路由 (14)实验8路由器的静态路由、默认路由 (16)实验9RIP路由协议配置 (18)实验10点到点链路OSPF配置 (20)实验11广播网络OSPF配置 (22)实验12多区域下OSPF配置实验 (23)实验15交换机基本配置 (29)实验16生成树诊断 (31)实验17VLAN配置 (33)实验18VLAN主干道配置 (35)实验19VTP配置 (37)实验20VLAN间路由配置 (40)实验21VLAN间的路由—单臂路由 (42)实验22利用三层交换实现以太网建立多个VLAN (44)实验23PPP配置 (47)实验25标准访问控制列表实验--禁止某一台主机的访问 (53)实验26扩展访问控制列表实验--禁止某一台主机的访问 (55)实验27访问控制列表综合实验 (57)实验28NAT配置 (61)实验30综合案例--企业网络基础结构的构建 (68)概述《Cisco网络技术课程》实验分14次进行，每次上机学时可按推荐学时进行，也可根据具体情况进行适当的调整，但《Cisco网络技术课程》实验上机的总学时不得小于25学时。
每次上机的内容及推荐学时见下表。
序号实验名称课时必（选）做实验1路由器基本配置2必做实验2路由器高级配置命令2必做实验3路由器的密码设置、保存与破解2必做实验4路由器的远程登录2必做实验5路由器的背对背连接2必做实验6CDP协议与Telnet会话2必做实验7直连路由2必做实验8静态路由、默认路由2必做实验9RIP配置2必做实验10点到点链路OSPF配置2必做实验11广播网络OSPF配置2必做实验12多区域OSPF配置2选做实验13EIGRP基本配置2选做实验14EIGRP路由汇总2选做实验15交换机基本配置实验2必做实验16STP诊断2必做实验17VLAN配置2必做实验18VLAN Trunk配置2必做实验19VTP配置2必做实验20VLAN间的路由2必做实验21单臂路由2必做实验22利用三层交换实现以太网建立多个VLAN2选做实验23PPP配置2必做实验24帧中继配置2必做实验25标准访问控制列表实验2必做实验26扩展访问控制列表实验2必做实验27扩展访问控制列表综合实验2选做实验28NAT配置2必做实验29防火墙配置2必做实验30综合案例4必做1．实验设备及环境1.1硬件要求：Cisco2621路由器2台，Cisco2950交换机1台，Cisco PIX防火墙1台，PC机2台，控制台电缆1条。

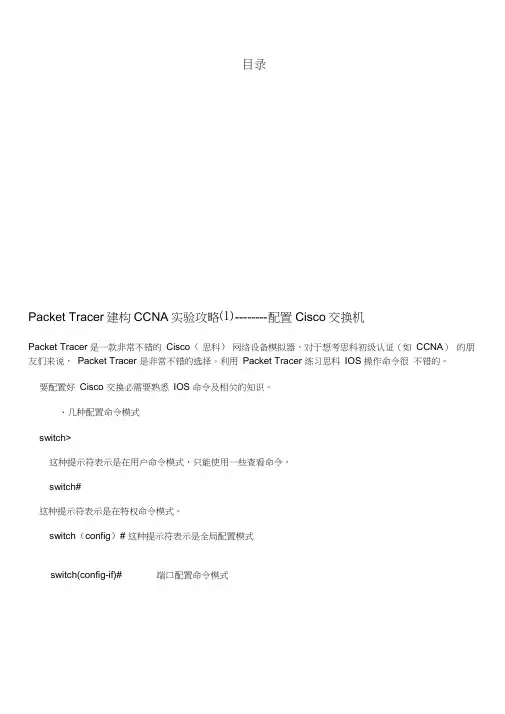

目录Packet Tracer建构CCNA实验攻略⑴-------- 配置Cisco交换机Packet Tracer 是一款非常不错的Cisco（思科）网络设备模拟器，对于想考思科初级认证（如CCNA）的朋友们来说，Packet Tracer 是非常不错的选择。
利用Packet Tracer 练习思科IOS 操作命令很不错的。
要配置好Cisco 交换必需要熟悉IOS 命令及相关的知识。
、几种配置命令模式switch>这种提示符表示是在用户命令模式，只能使用一些查看命令。
switch#这种提示符表示是在特权命令模式。
switch（config）# 这种提示符表示是全局配置模式switch(config-if)# 端口配置命令模式L>l>ena]bl€Li1#disableIf GQ^-f tKnt«r ecmLgxgnar-a^lon on« pac line B End with Cir TT1 ( ecu figji ^liostrLacie Cor e£W亡ore£W (conf i g\Winter t ace i D/L Cor e SO (conf i g-d £j £f|图一几种命令模式二、检查、查看命令这些命令是查看当前配置状况，通常是以show(sh)为开始的命令。
show version查看IOS的版本、show flash 查看flash内存使用状况、show mac-address-table 查看MAC地址列表Cisco IOS Sc ftware, CZ56O Soft-ware ( CZ9 6O-LAMBASE-M^ , Version 丄E. Z (25) RELEAS E StiTTWARE i.Copyright- ( c ) 2 0 0-C by Cx£Systems , Inc -Caapiled Wad J.2-0=t- OS 22-toy pt.y色込ftOU: CZ9&0 Boot Loader (CE9GO-HEOOT-M) Version LZ.Z(ZSr) FX, KEL^A3E SOFTWOE (tcSysnem r&t.limed co R.0I1 bv power-cmCi s co 'WrS—CZ9 SO —Z4TT ( R.C3Z30O) processo r (ireTirlsi on CO J with 2.1O3^K l)ytes o f menior"24 P&st.Etk&r^e/IEEK 902.3 mt&Tfacfe (s )2: Cigatolt- Etliem&t./IE£E 80^. 3 IrLtrSr face J64K fcytes：ot f lash-siuculaved nan-volat ils conf i gniat-Base ethernet FIAC Address : 0J01.4327.1?P1^Moth亡KbQBFd aswe泌丄屮: 73-3S3£-Q6Power supply p&irt niuLber : 34L-OOS7-OZ图二图三图四图五Show帮助命令显示当前所有的查看命令图六查看端口状态信息三、密码设置命令Cisco交换机、路由器中有很多密码，设置好这些密码可以有效地提高设备的安全性。
