避雷引下线和变配电室接地干线敷设安装工程检验批质量验收记录

（Ⅰ）防雷引下线(GB50303-2002)表25编号：WZCXJZ/QR060702□□（Ⅱ）变配电室接地干线(GB50303－2002)表25编号：WZCXJZ/QR060207□□变压器、箱式变电所安装检验批质量验收记录(GB50303-2002)表5 编号：WZCXJZ/QR060102/060201不间断电源安装检验批质量验收记录(GB50303－2002)表9 编号：WZCXJZ/QR060603槽板配线安装检验批质量验收记录(GB50303－2002)表16编号：WZCXJZ/QR060504柴油发电机组安装检验批质量验收记录(GB50303－2002) 表8 编号：WZCXJZ/QR060602（Ⅱ）低压成套柜（屏、台）（Ⅰ）高压开关柜(GB50303－2002) 表6 编号：WZCXJZ/QR060103/060202（Ⅲ）照明配电箱(盘)低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录 (GB50303－2002) 表7 编号：WZCXJZ/QR060402低压电气动力设备试验和试运行检验批质量验收记录(GB50303－2002)表10 编号：WZCXJZ/QR060403电缆沟内和电缆竖井内电缆敷设检验批质量验收记录(GB50303－2002)表13编号：WZCXJZ/QR060204/060303电缆桥架安装和桥架内电缆敷设检验批质量验收记录(GB50303－2002)表12编号：WZCXJZ/QR060302/060404电缆头制作、接线和线路绝缘测试检验批质量验收记录(GB50303-2002)表18编号：WZCXJZ/QR060106/060205/060306/060407/060506/060607电线、电缆穿管和线槽敷线安装检验批质量验收记录(GB50303－2002) 表15编号：WZCXJZ/QR060105/060305/060406/060503/060606（Ⅱ）室外(GB50303-2002)表14编号：WZCXJZ/QR060104□□（Ⅰ）室内(GB50303-2002)表14 编号；WZCXJZ/QR060304/060405/060502/060605□□□钢索配线安装检验批质量验收记录(GB50303－2002)表17编号：WZCXJZ/QR060505架空线路及杆上电气设备安装检验批质量验收记录(GB50303-2002) 表4 编号：WZCXJZ/QR060101建筑电气子分部工程与分项工程相关表（GB50303－2002）表3注：本表有●符号者为该子分部工程所含的分项工程。

说明主控项目1．接地装置水平及垂直接地体所用的材料规格、型号、质量应符合设计要求。

当设计无要求时，接地体装置的导体截面应符合下表的规定：检验数量：施工、监理单位均全部检查。

检验方法：观察、测量检查。

钢接地体和接地线的最小规格注：电力线路杆塔接地体引出线的截面不应小于50 mm，引出线应热镀锌。

低压电气设备地面上外露的铜和铝接地线的最小截面（mm2）2．在爆炸和火灾危险场所内除照明设备以外的其他电气设备应采用专用的接地线。

爆炸危险环境内与接地干线相连的接地线应采用多股软绞线，其最小截面铜线应为4mm2。

易受机械损伤的部位应装设保护管。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

3．接地装置水平及垂直接地体敷设的位置和埋设深度应符合设计要求。

当设计无规定时，接地体埋设深度不应小于0.6 m。

检验数量：施工、监理单位均全部检查。

检验方法：观察、测量检查。

4．接地装置的接地电阻值必须符合设计要求。

检验数量：施工、监理单位均全部检查。

检验方法：测试检查。

5．人工接地装置或利用建筑物基础钢筋的接地装置应在地面以上按设计要求位置设置测试点。

爆炸危险环境内接地或接零用的螺栓应有防松装置。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

6．防雷接地的接地干线经人行通道处埋设深度不应小于1 m，且应采取均压措施或在上方铺设卵石或沥青地面。

检验数量：施工、监理单位均全部检查。

检验方法：观察、测量检查。

7．远动装置的直流接地、交流接地和保护接地应分开，但也可分别连接在同一接地网，连接应牢固可靠。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

一般项目1．接地线在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处，穿过墙壁、楼板和地坪处均应加套钢管或其他坚固的保护套管，钢套管应与接地线间焊接金属跨接线。

检验数量：施工单位全部检查。

检验方法：观察检查。

2．明敷接地线及室内接地干线的支持件间距离应均匀，水平直线部分应为0.5～1.5 m，垂直部分应为1.5～3 m，转弯部分距转角应为0.3～0.5 m，跨越建筑物伸缩缝、沉降逢处应有补偿装置。

【专业知识】建筑电气检验批、分项、分部（子分部）工程质量验收记录基本要求和内容（1）建筑电气分部工程包括下列子分部工程：变配电室、供电干线、电气动力、电气照明安装、备用和不间断电源安装、防雷及接地安装。

（2）各子分部工程由下列分项工程组成：1）变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、接线和线路绝缘测试，接地装置安装，避雷引下线和变配电室接地干线敷设。

2）供电干线：裸母线、封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试。

3）电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，低压电动机、电加热器及电动执行机构检查接线，低压电气动力设备试验和试运行，电缆桥架安装和桥架内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，开关、插座、风扇安装。

4）电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，槽板配线，钢索配线，电缆头制作、接线和线路绝缘测试，普通灯具安装，专用灯具安装，建筑物景观照明灯、航空障碍标志灯和庭院灯安装，开关、插座、风扇安装，建筑物照明通电试运行。

5）备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，柴油发电机组安装，不间断电源安装，裸母线、封闭母线、插接式母线安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，接地装置安装。

6）防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位联结，接闪器安装。

（3）检验批、分项工程的划分应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300〔以下简称GB50300〕、GB50303的规定及工程实际情况。

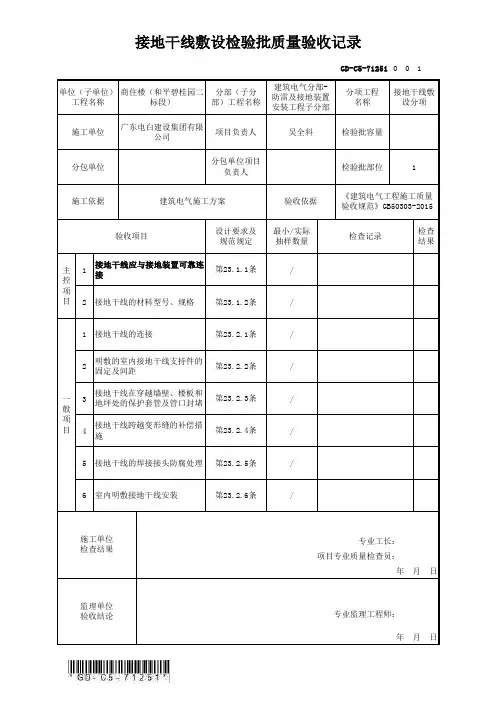

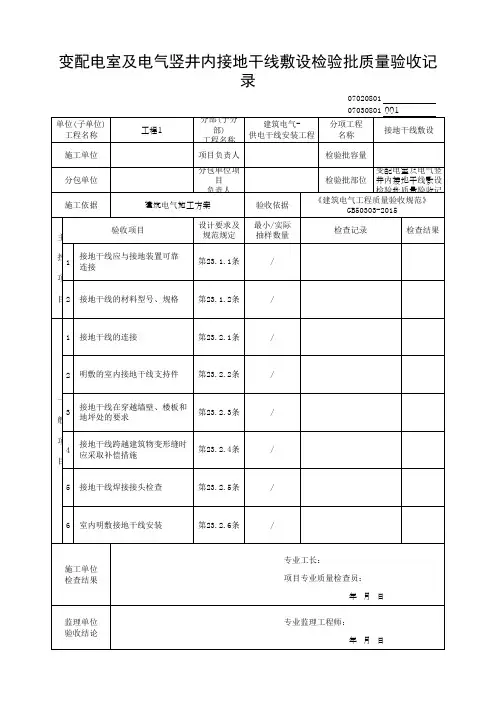

接地干线敷设检验批质量验收记录接地干线是电力系统中的重要设备，其敷设质量直接影响着电力系统的安全运行。

为了保证接地干线的质量，必须进行检验批质量验收。

下面是一份接地干线敷设检验批质量验收记录，详细记录了验收过程和结果。

----验收单位：XXX电力有限公司工程名称：XXX变电站接地干线敷设工程工程地点：XXX市XXX区工程单位：XXX建筑工程有限公司施工日期：XXXX年XX月XX日-XXXX年XX月XX日一、项目概况本工程是为了加强变电站接地装置的功能，提高电力系统的安全性而进行的接地干线敷设工程。

总长度为XXXm，包括XXX段。

二、检验批划分根据工程的具体情况和施工进度，将工程划分为X个检验批，分别进行质量验收。

三、质量验收项目及要求1.接地干线的规格和型号符合设计要求。

2.接地干线的截面尺寸和形状符合设计要求。

3.接地干线的材料符合国家标准和相关规范要求。

4.接地干线的焊接工艺符合焊接工艺规范要求。

5.接地干线的敷设及固定符合设计要求。

6.接地干线与引下线的接头连接可靠。

四、检查内容及结果检验批次：第X批检查单位：XXX电力有限公司检查时间：XXXX年XX月XX日1.接地干线规格和型号的检查：检查方法：查阅设计文件和相关规范要求。

检查结果：接地干线规格和型号符合设计要求。

2.接地干线截面尺寸和形状的检查：检查方法：使用尺子和卡尺测量接地干线截面的尺寸和形状。

检查结果：接地干线截面尺寸和形状符合设计要求。

3.接地干线材料的检查：检查方法：查阅供应商提供的材料质量合格证明和实物检查。

检查结果：接地干线材料符合国家标准和相关规范要求。

4.接地干线焊接工艺的检查：检查方法：查阅焊接工艺规范、焊工合格证等文件和焊接接头的外观检查。

检查结果：接地干线焊接工艺符合焊接工艺规范要求。

5.接地干线敷设及固定的检查：检查方法：查阅设计文件和施工记录，实地检查接地干线的敷设和固定情况。

检查结果：接地干线敷设及固定符合设计要求。

接地线检验批质量验收记录接地线是建筑物电气系统中的重要组成部分，其作用是将设备和建筑物与地面之间形成有效的电气连接，以保证人身安全和设备正常运行。

为了确保接地线的质量达到要求，需要进行接地线的检验批质量验收记录。

以下是一个针对接地线的质量验收记录样本（1200字以上）：工程名称：XXX建筑物电气系统接地线工程工程地点：XXX工程编号：XXX一、工程概况本次接地线工程是针对XXX建筑物电气系统中的接地线进行安装和验收工作。

主要包括接地线的敷设、连接、焊接等工作。

二、施工单位1.总承包单位：XXX施工有限公司2.接地线施工单位：XXX电器工程有限公司3.监理单位：XXX监理有限公司三、验收内容1.接地线的材料验收2.接地线的敷设验收3.接地线的焊接验收4.接地线的连接验收5.接地线的测试验收四、验收标准根据《建筑物电气设计规范》和《建筑工程质量验收规范》的相关规定进行验收，主要包括以下要求：1.接地线材料：应符合国家标准，外观无明显缺陷，尺寸符合设计要求。

2.敷设：接地线应按照设计方案要求进行敷设，敷设质量应符合规范要求。

3.焊接：焊接点应牢固可靠，无氧化皮和焊缝缺陷，焊接质量应符合规范要求。

4.连接：连接件应牢固可靠，无松动和腐蚀现象，连接质量应符合规范要求。

5.测试：接地线应通过接地电阻测试，测试结果应符合设计要求。

五、验收过程及结果1.接地线材料验收：（1）验收人员调取接地线材料的购货凭证和验收记录进行核对。

（2）按照规范要求，对接地线材料进行外观检查和尺寸测量。

（3）验收结果：接地线材料符合要求，无明显缺陷，验收合格。

2.接地线敷设验收：（1）验收人员对接地线敷设进行实地检查，核对施工图纸和规范要求。

（2）对接地线的敷设情况进行记录，包括敷设位置、固定方式、注意事项等。

（3）验收结果：接地线敷设符合设计要求，无敷设缺陷，验收合格。

3.接地线焊接验收：（1）验收人员对接地线焊接进行实地检查，核对焊接工艺和规范要求。

---------------------考试---------------------------学资学习网---------------------押题------------------------------避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线□□编号：WZCXJZ/QR060702(GB50303-2002)表25避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅱ）变配电室接地干线□□编号：WZCXJZ/QR060207(GB50303－2002)表25变压器、箱式变电所安装检验批质量验收记录□编号：WZCXJZ/QR060102/060201(GB50303-2002)表5不间断电源安装检验批质量验收记录□□□编号：WZCXJZ/QR060603(GB50303－2002)表9槽板配线安装检验批质量验收记录□□□编号：WZCXJZ/QR060504(GB50303－2002)表16柴油发电机组安装检验批质量验收记录□□□编号：WZCXJZ/QR060602－2002) 表8 (GB50303成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅱ）低压成套柜（屏、台）□□编号：WZCXJZ/QR060103/060202/060501/0606012002) (GB50303－表6成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅰ）高压开关柜□□编号：WZCXJZ/QR060103/060202 (GB50303－2002) 表6成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅲ）照明配电箱(盘)□□WZCXJZ/QR060501编号： 6 (GB50303－2002) 表低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录□□WZCXJZ/QR060402编号：－ (GB503032002) 表7低压电气动力设备试验和试运行检验批质量验收记录□□□ WZCXJZ/QR060403表10 编号：(GB50303－2002)电缆沟内和电缆竖井内电缆敷设检验批质量验收记录□□□WZCXJZ/QR060204/060303编号：13(GB50303－2002)表电缆桥架安装和桥架内电缆敷设检验批质量验收记录□□□WZCXJZ/QR060302/060404编号：(GB50303－2002)表12电缆头制作、接线和线路绝缘测试检验批质量验收记录□□□WZCXJZ/QR060106/060205/060306/060407/060506/060607(GB50303-2002)表18编号：电线、电缆穿管和线槽敷线安装检验批质量验收记录□□WZCXJZ/QR060105/060305/060406/060503/060606编号：表(GB50303－2002) 15电线导管、电缆导管和线槽敷设安装检验批质量验收记录（Ⅱ）室外□□WZCXJZ/QR060104编号：(GB50303-2002)表14电线导管、电缆导管和线槽敷设安装检验批质量验收记录（Ⅰ）室内□□□WZCXJZ/QR060304/060405/060502/060605编号；(GB50303-2002)表14钢索配线安装检验批质量验收记录□□□WZCXJZ/QR060505编号：2002)(GB50303－表17架空线路及杆上电气设备安装检验批质量验收记录□□□编号：WZCXJZ/QR060101(GB50303-2002) 表4建筑电气子分部工程与分项工程相关表（GB50303－2002）表3注：本表有●符号者为该子分部工程所含的分项工程。

修改说明：本表格与13版比较表头部分将项目负责人改为项目经理，因为项目经理是施工企业在工程项目上的合法代表。

增加了验收记事一栏，方便记录验收当时情况。

一、验收依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-2002二、规范摘要1、检验批划分原则避雷引下线安装6层以下的建筑为一个检验批，高层建筑依均压环设置间隔的层数为一个检验批；接闪器安装同一屋面为1个检验批。

2、验收要求（抽查数量）检验批的容量2～15最小抽样数量2；检验批的容量16～25 最小抽样数量3；检验批的容量26～90最小抽样数量5；检验批的容量91～150 最小抽样数量8；检验批的容量151～280最小抽样数量13。

3.主控项目25.1.1 暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处油漆防腐且无遗漏。

25.1.3 当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。

26.1.1 建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。

4.一般项目25.2.1 钢制接地线的焊接连接应符合本规范第24.2.1条的规定，材料采用及最小允许规格、尺寸应符合本规范第24.2.2的规定。

25.2.2 明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5～1.5m；垂直直线部分1.5～3m；弯曲部分0.3～0.5m。

25.2.3 接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。

25.2.7 设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接连接处不同金属间应有防电化腐蚀措施。

26.2.1 避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松件齐全，焊接部分补刷的防腐油漆完整。

避雷引下线和变配电室接地干线敷设方雷引下限检验批质量验收记录避雷引下线和变配电室接地干线的敷设方案是保证电力系统安全运行的重要环节，因此其质量检验批质量验收记录也显得尤为重要。

下面是一份1200字以上的避雷引下线和变配电室接地干线敷设方案的检验批质量验收记录：一、项目概述1.1项目名称：避雷引下线和变配电室接地干线敷设方案的质量检验批验收记录。

1.2项目编号：XXXXX1.4项目施工单位：XXX1.5项目验收单位：XXX二、实施内容2.1避雷引下线敷设方案2.1.1敷设位置：根据设计要求，在建筑物的最高处设置避雷针，并沿着建筑物表面做好绝缘处理，将避雷引下线沿着建筑物的外墙垂直敷设，保证避雷引下线的导电良好。

2.1.2线路规格：根据供电系统的负荷、电流等参数，选择合适的线径，确保避雷引下线能够承受所需的电流负荷。

2.1.3固定方式：避雷引下线的固定方式分为直接固定和间接固定两种，根据具体情况选择合适的固定方式，并做好固定牢固性的检查和验收。

2.1.4绝缘处理：在避雷引下线的敷设过程中，需要进行绝缘处理，以确保引下线与建筑物之间不会产生漏电现象。

2.1.5焊接连接：避雷引下线的各个部分之间需要进行焊接连接，确保连接的牢固性和导电性能。

2.2变配电室接地干线敷设方案2.2.1敷设位置：变配电室接地干线需要与建筑物的地网相连，通过地极将电流引入地中，确保系统的接地良好。

2.2.2规格选择：根据变配电设备的额定电流和设计要求，选择适当的接地干线规格，以确保其能够承受所需的电流负荷。

2.2.3固定方式：变配电室接地干线的固定方式需要确保接地干线与地网的连接牢固可靠，采用焊接、螺栓连接等方法。

2.2.4绝缘处理：在接地干线的敷设过程中，需要进行绝缘处理，以确保干线与其他金属部件之间不会产生短路现象。

2.2.5测量和验收：在接地干线敷设完成后，需要对接地电阻进行测量，并进行验收，确保接地效果合格。

三、验收结果根据避雷引下线和变配电室接地干线敷设方案的要求，施工单位按照相关标准和规范进行施工，经过验收，现将结果汇总如下：3.1避雷引下线敷设方案3.1.1敷设位置：符合设计要求，避雷引下线沿建筑物垂直敷设，无偏差。

避雷引下线和变配电室接地干线敷设工艺工法标准1.1 一般规定1.1.1避雷引下线和变配电室接地干线安装工程应按已批准的设计进行施工。

1.1.2避雷引下线安装应符合以下要求：1 明装敷设引下线截面，采用镀锌圆钢时其直径不得小于8mm，采用镀锌扁钢时其截面不得小于12×4。

引下线应沿最短路线引至接地体，弯曲处应制成软弯，常规应大于90°弯。

明装引下线距墙面为15mm，每隔1500~2000mm应设置支持架固定。

2 暗装引下线，利用建筑物中钢筋混凝土柱的钢筋作为组成时，至少要选用4根柱子且每根柱子至少要有2根主筋通过连接焊接组成一体后，作为引下线。

1.1.3 引下线安装应按以下程序进行：1 利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检查确认，才能支模；2 直接从基础接地体或人工接地体暗敷埋入粉刷层内的引下线，经检查确认不外露，才能贴面砖或刷涂料等；3 直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架，经检查确认，才能敷设引下线。

1.1.3 引下线测试点的设置是，先将地面以上1400mm的线段，用开口钢管、角钢等预以保护，然后在1500~1800mm处应设断接卡子作为测试点。

暗装时可引到接地电阻测定箱中。

1.1.4 接地线裸露部位应设置保护装置，以防止机械损伤。

凡易遭受损伤部位应用角钢加以保护。

接地线穿越墙壁时应预留明孔，及预埋钢管作保护套管。

1.2 施工准备1.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 按施工图设计变配电室接地干线的位置进行放线、确定线路，经复核符合设计要求。

3 利用主筋作引下线时，检查钢筋连接完成情况并符合要求。

1.2.2 材料准备同24.2.2条内容。

1.2.3 施工机具同24.2.3条内容。

1.2.4 作业条件1 防雷引下线的作业条件1）防雷引下线暗敷设时建筑物（或构筑物）有脚手架或爬梯，能达到上人操作的条件。
