CAD地质图制图线形大全这是一个奇妙的表,点击表后,单击右键选autoCAD Drawing,点选Edit,进入autoCAD就可以使用了,表中的线型都已设置好,根据你自己的需要选择即可。
线形名称线形名称线形图例线形图例ACAD IS003W100ACAD IS005W100ACAD IS004W100ACADIS006W100ACAD IS007W100continuous线形名称线形名称线形图例DDK1-1DDK2DDK1-2DDK3dfjx1_line DJD1_1djx1_LINE FENCELINE1FH1_LINE fh5_LINEGB911国界hh 1GB 陡坎wjg NZTD_LINE JINJIEXIAN TRACKS X0ZTGZG陡坎线1陡岸陡崖2陡崖3陡崖1分界线二级阶地海洋干出线混合侵入接河流活树篱笆假整合交代侵入接触DASHEDGB712电线ysg 2dfjx2_1 line dfjx2_line dfjx2_2dfjx3_LINE djx10_LINEdjx12_LINE djx11_LINE djx6_LINE djx5_LINE djx3_LINE djx4_LINE djx7_LINE djx8_LINE djx9_LINEFH2_LINE FH4_LINEFH3_LINE GB912省界GB913市界GB916村界GB915乡界GB914县界GB 陡坎jg hh21hh 5hh 3hh 7NZTD1_LINE NZTD3_LINE NZTD2_LINE X10X4X28X9X7X8ysg 1ysg 3ysg 5ysg 4沉积岩层的不整合线1沉积岩层的不整合线2沉积岩层的假整合线2沉积岩层的假整合线1挡土墙地物范围线陡坎线1-1陡坎线2陡坎线1-2陡坎线3交代侵入接触篱笆角砾岩上斜坡上陡坎喷发不整合三级阶地铁丝网土堤垅四级阶地下斜坡下陡坎县界未加固的斜坡未加固的陡坡四级阶地小路一级阶地乡村路栅栏栏杆CAD 地质制图线形EBZ160说明书第1节概述…·2节技术参数和特征…· 1、可靠性高(1、以可靠为第一目标:液压泵、EPEe 、所有轴承、主要液压阀及附件、密封件、电气元器件均采用国际品牌产品,并与供方共同开发设计。
工程地质计算机制图标准(试用稿)黄河勘测规划设计公司地质工程院2010年1月目录1、总则 (1)2、引用标准 (1)3、工程地质计算机制图规定 (1)3.1基本要求 (1)3.2 主要图件的编制内容 (2)3.3 图幅、图框与图签 (7)3.4 图名 (9)3.5 比例 (9)3.6 图层 (9)3.7 图例 (10)3.8 图线 (10)3.9 地质代号 (13)3.10 地质符号 (19)3.11 图案填充 (20)3.12 文本 (20)3.13 颜色 (20)4、图形信息库 (20)5、绘图软件 (20)6、图件的管理与输出 (21)附录1:地质花纹填充图例 (22)附录2:地质图色标及AutoCAD对应色号 (31)图形信息库(电子附件) (36)附件1:典型地质图图样库 (36)附件2:制图模板 (36)附件3:制图工具 (36)1、总则1.1为了使工程地质计算机制图规范化、标准化,提高绘图质量与效率,特制定本标准。
1.2本标准适用于黄河勘测规划设计有限公司工程地质图的绘制、存储和管理。
相关图件可参照执行。
2、引用标准《水利水电工程制图标准基础制图》(SL 73.1—95);《水利水电工程制图标准勘测》(SL 73.3—95);《水电水利工程地质制图标准》(DLT5351-2006)《岩土工程勘察报告编制标准》(CECS 99-1998)《水利水电工程地质勘察规范》(GB50487—2008);《黄河勘测规划设计有限公司2000版质量管理体系文件(C版)》。
3、工程地质计算机制图规定3.1基本要求(1)各类图件的内容应符合GB50487—2008的要求。
(2)编制图件所应用的各项资料必须经过系统整理、综合分析和全面校核;图件应能准确表达实际情况,各图形要素表示合理、协调。
各类图件内容不得互相矛盾,并应与工程地质勘察报告正文相互印证。
(3)各类图件应主题突出,图面布置紧凑、清晰美观,线条主次分明,各种标记、注字端正清晰。
cad施工图制图规范CAD施工图制图规范是指在使用CAD软件进行施工图绘制时,需要遵守的相关规范和要求。
以下是一份大致包含1000字的CAD施工图制图规范:一、总则1. CAD施工图应符合国家标准和相关法律法规的规定。
2. 绘制的施工图应真实、准确、规范、清晰。
二、绘图准备1. 绘图前,应对工程设计文件进行充分的了解和研究,掌握设计意图和要求。
2. 在绘图前,应准备好所需的图纸、图块、符号库和相关材料。
三、图纸设置1. 根据实际需要,选择适当的绘图纸张规格和比例,在图纸上标明单位、纸张名称和编号。
2. 设置边框,包括项目名称、图号、编制单位、审查单位、校对单位等信息。
四、图层管理1. 合理设置图层,按照CAD软件的规则进行分层,便于图纸编辑和管理。
2. 图层名称要简明易懂,图层颜色要与实物对应,便于区分。
五、标注要求1. 尺寸标注应准确、清晰,使用符合要求的标注样式和字体。
2. 字体大小要适中,字体类型要统一,避免使用过小或不易辨认的字体。
六、线型和线宽1. 使用合适的线型和线宽进行绘制,区分不同的实体和结构。
2. 线型和线宽的选择要与实际物体对应,便于阅读和理解。
七、圆角处理1. 在绘图中,需要合理处理圆角,使之与实际物体一致。
2. 圆角处理应简洁、规范,避免过度细化。
八、符号使用1. 使用合适的符号和图标进行标注和表示,便于阅读和理解。
2. 符号的大小、形状和比例要与实际相符,避免使用过小或不易识别的符号。
九、图纸完整性1. 绘制的施工图要完整、不缺少任何需要说明的内容。
2. 确保绘图中的文字、线条、标注等都清晰可辨认。
十、绘图规范1. 绘制的施工图要按照绘图标准要求和要点进行,避免随意绘制。
2. 确保绘图的整体风格和内容一致性,便于理解和使用。
以上是一份大致包含1000字的CAD施工图制图规范,具体还需根据实际情况进行补充和调整。
在实际操作中,还需要结合具体的绘图要求和CAD软件的使用方法进行操作。

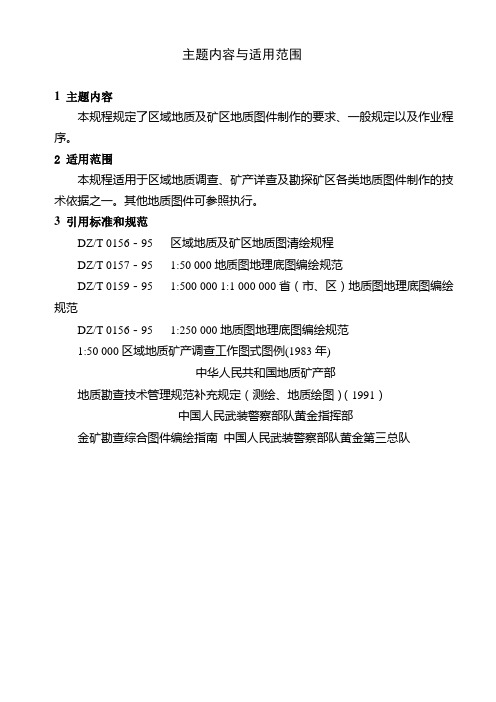

主题内容与适用范围1 主题内容本规程规定了区域地质及矿区地质图件制作的要求、一般规定以及作业程序。
2 适用范围本规程适用于区域地质调查、矿产详查及勘探矿区各类地质图件制作的技术依据之一。
其他地质图件可参照执行。
3 引用标准和规范DZ/T 0156-95 区域地质及矿区地质图清绘规程DZ/T 0157-95 1:50 000地质图地理底图编绘规范DZ/T 0159-95 1:500 000 1:1 000 000省(市、区)地质图地理底图编绘规范DZ/T 0156-95 1:250 000地质图地理底图编绘规范1:50 000区域地质矿产调查工作图式图例(1983年)中华人民共和国地质矿产部地质勘查技术管理规范补充规定(测绘、地质绘图)(1991)中国人民武装警察部队黄金指挥部金矿勘查综合图件编绘指南中国人民武装警察部队黄金第三总队第一章矢量化的一般规程1.1 对底图的质量要求一般地质图件原稿图应符合下列要求:1. 数学基础(直角坐标网、经纬网、内廓及各类控制点)精度必须符合规定要求;2. 图面平整、内容清晰、所附资料齐全;3. 国界、省(市、自治区)界等按国家有关规定进行了审查并有文字依据;4. 相邻图幅各要素接边误差符合要求。
1.2 矢量化前准备工作1. 矢量化前必须详细阅读底图(原图)和有关规范图式图例,了解各要素的清绘(矢量化)方法,做到心中有数。
2. 定作业计划。
作业计划可按要素拟定,也可按每日工作量具体划分,以便有条不紊的工作。
3. 底图是否清绘准确,发现疑难问题,必须在清绘前向有关人员问清弄懂,自己不能擅自改动。
1.3 矢量化的质量要求1. 原图各要素清绘符合规定要求,依比例尺的符号不得变形,不依比例尺的中心点位不得超差。
2. 上各项内容不得漏掉或有差错。
3. 国界及行政区划界线,严格按照可靠资料绘制。
如有国界线的图,必须上级批准,并附有正式审批文件,方可绘制印刷。
4. 必须尊重原图,不得随意改动原划线位置,必须保持各要素的几何精度。
AutoCAD地质制图的比例尺设置比例尺通常指图上距离与地面上相应距离之比,其表示方法主要有数字比例尺、文字比例尺、图解比例尺、面积比例尺等。
地质图所表示内容的繁简程度与图件的比例尺有关。
一般比例尺越小,所表示的内容越概括,以突出总体规律或提供背景材料为主;比例尺越大,所表示的内容越详细。
按比例尺的大小,可将地质图分为:小比例尺地质图、中比例尺地质图和大比例尺地质图,矿山地质图和大型工程地质图等常常采用大比例尺地质图。
手工绘图时,是在一定大小的图纸上(一般最大只能是 1 189 mm ×841 mm的0#图纸或加长图纸)按照一定比例尺来绘制各种地质图的,也就是说先确定比例,再按比例进行绘图。
在使用Aut oCAD绘制地质图时,也可以用类似手工制图方法,首先根据实际得到的工程测量数据,在Aut oCAD绘图系统中换算成实际图形的计算机表示,再根据实际情况,在图形上添加或者编辑各种图形要素,得到一幅综合地质图,然后再用绘图仪或者打印机将绘制好的地质图形打印出来,实现地质内容的图形表达,这就是所谓的“按比例绘制地质图” 工作方式。
但是在实际的应用过程中,由于用户把精力主要集中在图形的编辑及整饰上,不够注重理解实际测量得到的数据与计算机图形的表示以及计算机图形表示与实际出图之间的关系,常不能精确有效地表示图形的比例尺问题。
使用Aut oCAD进行地质制图时,一般是在模型空间中进行的,那么Aut oCAD的比例如何确定? 这是困扰绝大多数人的一个问题。
我们经常听说的是“ 在Aut oCAD中按1∶1绘图” ,即绘图时采用以m为单位直接输入尺寸大小数据。
其实要弄清楚Aut oCAD的比例,还是比较简单的,只要搞明白“ 绘图比例” 、“ 打印比例” 及“ 图纸比例” 的概念及它们之间的关系即可。
1绘图比例首先,Aut oCAD使用的比例是“足尺比例” ,也就是说无论多么大的坐标值,在Aut oCAD中都可以表示。
用Auto CAD绘制工程地质平切面图.txt在我院开发的水利水电工程地质CAD绘图系统中,可以绘制工程地质平切图。
但我们并没有为绘制平切图单独建立平切图子系统,而是在工程地质平面图子系统中建立一个子菜单组,因而图面中的一些诸如图层、方位、线型等的设置均与平面图相同,平面图子系统的一些命令在此都可以使用。
平切图的绘制与剖面图和平硐展示图有关,介绍如下。
1在工程地质剖面图中绘制平切图在剖面图系统中有一项功能是绘制平切图,如图1所示。
使用方法为首先进入工程地质剖面图子系统,然后绘制高程标尺、地形线、钻孔、地质结构面。
绘制到图面上的地质结构面,其附加数据已定义为结构面的产状,如图3所示。
点取如图1的“地质结构面”-“切制某一高程地质结构面数据”,显示的提示信息如下:本项功能是计算某一高程的地质结构面数据并存入一文件本剖面高程上限(米):520。
00高程下限(米):230。
00当你要绘制高程为300米的平切图时,请在提示“欲切平切面高程”对话框中输入“300”,点取“OK”按钮后,自动在高程300处绘制一直线,如图3中的AB,程序自动计算出线段AB与地质结构面的交点,反算出每个交点在本剖面的水平距离,并连同地质结构面的编号、产状等数据显示在屏幕上。
计算完成后有提示信息,出现请输入文件名的对话框如图4所示。
为便于记忆,文件名的确定最好与高程值有关,例如定为:A2-300。
文件内容如下所示:0,84.61,d2,NW315 SW<75,0,0,0.01,139.83,d1,NW315 SW<75,0,0,0.02,146.56,DP1,NW320 SW<75,0,0,0.03,208.17,d3,NW315 SW<75,0,0,0.04,417.29,dp3,NW306 NE<75,0,0,0.05,419.18,dp3,NW306 NE<75,0,0,0.06,458.32,F1,NW305 SW<76,0,0,0.07,490.18,F1,NW305 SW<76,0,0,0.08,613.32,DP3,NW305 SW<80,0,0,0.09,618.99,DP3,NW305 SW<80,0,0,0.010,738.55,dp4,NW322 NE<37,0,0,0.011,742.41,dp4,NW322 NE<37,0,0,0.012,786.87,q2,NW330 SW<80,0,0,0.013,787.93,q2,NW330 SW<80,0,0,0.0其中每一行是一个地质结构面数据,分别为序号、水平距离、结构面编号、产状等数据。
工程地质平剖面图CAD绘图系统徐春才1[摘要] 论述使用Auto CAD R14实现在平面图上沿任意方向自动切制工程地质剖面图的开发思路和方法。
全面介绍水利水电工程地质CAD绘图系统的特点和基本功能。
[关键词]水利水电工程勘察工程地质 CAD技术1. 概况水利水电工程面临的地质条件是十分复杂的,有时可对选址选厂和建筑物的安全、稳定具有重要意义,有时甚至起着决定作用。
因此,在前期的各设计阶段和施工过程中,重视和做好相应的工程地质勘察工作是十分必要的。
编绘工程地质图件,是工程勘察工作的一项重要内容。
也是水利水电工程设计中的基础资料、要将野外地质测绘、钻探、试验等数据通过的系统整理,综合分析,准确全面地反映到图件上,提供各设计阶段所需要的岩土工程资料。
随着计算机技术的飞速发展,使繁琐的工程勘察地质图件的编绘,实现计算机化成为可能。
近年来,Auto CAD以其惊人的发展速度,丰富的图形编辑功能,多种实用的二次开发手段,硬件的广泛适用性而受到广大用户的青睐,使其成为微机CAD的主导,也是我们开发工程勘察CAD系统的最好支持软件。
水利水电工程地质CAD绘图系统,自1988年开始开发,至现在形成了一个具有相当规模的CAD系统,涵盖了工程地质专业各种基本图件,包括钻孔柱状图、工程地质剖面图、工程地质平面图、平切图、平洞竖井展示图、各种等值线图、玫瑰花图、极点图、赤平投影图等,也包括天然建筑材料料场储量计算以及水利水电工程地质专业标准图例库。
同时包含了对工程项目和试验数据的一些统计计算,整个系统符合工程地质制图的基本原理。
应用该软件,可以方便地完成水利水电工程地质制图中的大部分图件绘制工作。
本系统多年来已在北京勘测设计研究院广泛投入使用,并已在生产实际中发挥了重要作用,在同行业中也产生了一定影响。
本系统适用于现阶段规程规范所要求的各种坝型水利水电工程勘察工作的内业整理,曾获全国工程勘察设计计算机优秀软件三等奖。
2. 设计思想水利水电工程地质CAD绘图系统是按照水利水电工程地质专业的有关规程规范,参照北京院地质专业的制图规定编制的。
