CAD制图标准标准

CAD制图标准规范CAD制图是现代工程设计中不可或缺的重要工具，它可以帮助工程师们快速、准确地完成设计工作。

然而，在CAD制图过程中，如果没有良好的标准规范，就会导致设计图纸混乱、不规范，影响设计质量和效率。

因此，制定并遵守CAD制图标准规范至关重要。

下面将介绍CAD制图的标准规范内容，以便工程师们在实际工作中参考和遵循。

1. 文件命名规范在CAD制图过程中，文件保存的命名规范非常重要。

建议按照项目名称、图纸名称、版本号等信息来命名文件，以便工程师们能够轻松地找到需要的图纸文件，并确保文件命名的唯一性。

2. 图纸布局与比例CAD制图中的图纸布局和比例是设计工作的基础。

通常情况下，图纸应该包括四个标准视图（主视图、左视图、前视图、顶视图）以及必要的剖面、放大和详图等内容。

同时，需要保持图纸的比例一致，以确保设计的准确性和一致性。

3. 尺寸标注规范在CAD制图中，尺寸标注是设计图纸中不可或缺的一部分。

尺寸标注应该清晰、准确，符合设计要求。

标注的文字大小、字体与箭头的大小应根据图纸比例和要求进行合理的选择，以便工程师们能够准确理解设计意图。

4. 图层管理规范图层管理在CAD制图中扮演着重要的角色。

工程师们应该根据图纸的不同内容和功能来设定不同的图层，并确保图层的命名规范、颜色和线型等属性设定合理，以便于后续的修改和编辑。

5. 符号与标准零件规范在CAD制图中，符号与标准零件的使用是设计的基础。

工程师们应该根据相关的标准规范来选择和使用符号与标准零件，以确保设计的准确性和符合度。

通过以上内容的介绍，希望工程师们能够重视CAD制图的标准规范，不断提高自身的制图水平和专业素养，以提高工程设计的质量和效率。

只有严格遵守CAD制图标准规范，才能够更好地完成设计任务，为工程建设的顺利进行提供保障。

CAD制图标准规范是工程设计工作中的基础和保障，希望工程师们能够切实遵守和落实。

cad工程制图标准CAD工程制图标准。

CAD（Computer-Aided Design，计算机辅助设计）是一种利用计算机技术进行产品设计和制图的方法，它已经成为现代工程设计领域不可或缺的工具。

在CAD 工程制图中，标准化是非常重要的，它可以确保设计图纸的准确性、统一性和可读性。

因此，本文将就CAD工程制图标准进行详细介绍，以帮助大家更好地理解和应用CAD工程制图。

首先，CAD工程制图标准包括了图纸的尺寸标准、字体标准、线型标准、符号标准等内容。

在CAD制图中，图纸的尺寸标准是非常重要的，它规定了图纸的纸张大小、边框大小、图框大小等，以及图纸的折叠和装订方式。

通过严格遵守尺寸标准，可以确保图纸的统一性和便于存档和查阅。

此外，字体标准规定了CAD 制图中所使用的字体的大小、样式和间距，保证了文字的清晰可读性。

而线型标准则规定了CAD制图中所使用的不同线型的类型、粗细和颜色，以区分不同的对象和图形。

符号标准则规定了CAD制图中所使用的各种符号的尺寸、比例和位置，以便于图纸的理解和解释。

其次，CAD工程制图标准还包括了图形的投影方法、视图的表达方法、尺寸标注的方法等内容。

在CAD制图中，图形的投影方法是非常重要的，它规定了物体在图纸上的投影方式，包括主视图、剖视图、立体视图等，以便于准确表达物体的形状和尺寸。

视图的表达方法规定了CAD制图中所使用的不同视图的位置、比例和投影线的使用，以便于清晰地表达物体的外形和内部结构。

尺寸标注的方法则规定了CAD制图中所使用的不同尺寸标注的形式、位置和内容，以便于准确地表示物体的尺寸和公差。

最后，CAD工程制图标准还包括了图纸的组织和管理、图纸的修改和审核、图纸的归档和存档等内容。

在CAD制图中，图纸的组织和管理是非常重要的，它规定了图纸的编号、名称、版本和修订记录的管理方式，以便于对图纸的追踪和管理。

图纸的修改和审核规定了CAD制图中所使用的不同修改和审核的方法和程序，以确保图纸的准确性和可靠性。

CAD 制图标准看一下正规设计院内部的制图标准。

中国建造设计研究院(上海)；上海中森建造与工程设计顾问有限公司的内部标准，要是粘帖上来可能表格不能用，但文件本身惟独130K，太小，发附件不合算，看有需要情况再发附件或者传邮箱。

一、建造制图标准CAD 制图标准第一章总则第1.0.1 条为规范我院CAD 制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。

第1.0.2 条本规定合用于所有使用中国建造设计研究院(上海)；上海中森建造与工程设计顾问有限公司的图签，并以CAD 方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第 1.0.3 条本标准引用下列标准中的部份条文。

1．房屋建造CAD 制图统一规则2 ．CAD 工程制图规则3．房屋建造制图统一标准4．建造制图标准5．建造结构制图标准6．混凝土结构施工图GB/T 18122-2000 GB/T 18229-2000 GB/T 50001-2001 GB/T 50104-2001GB/T 50105-2001平面表示方法制图规则和构造详图7．给水排水制图标准8．采暖通风与空气调节制图标准9．电气制图10．住宅弱电设计标准图11．住宅建造信息通讯设计安装图03G101-1GB/T 50106-2001GB/T 50114-2001 GB4728.1-85DBJT08-97-2002DBJT08-96-2002第二章基本设置要求第2.0.1 条图框图框采用竖版形式。

1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳ 长度841 ╳ 1189 594 ╳ 841 420 ╳594 297╳420 210╳297图框边距C 10 5A0 以及A1 图框允许加长，但必须按基本幅面的长边(L)成1/4 倍增加，不可随意加长。

其余图幅图纸均不允许加长。

每一个工程图纸目录和修改通知单采用A4，其余应尽量采用A1 图幅。

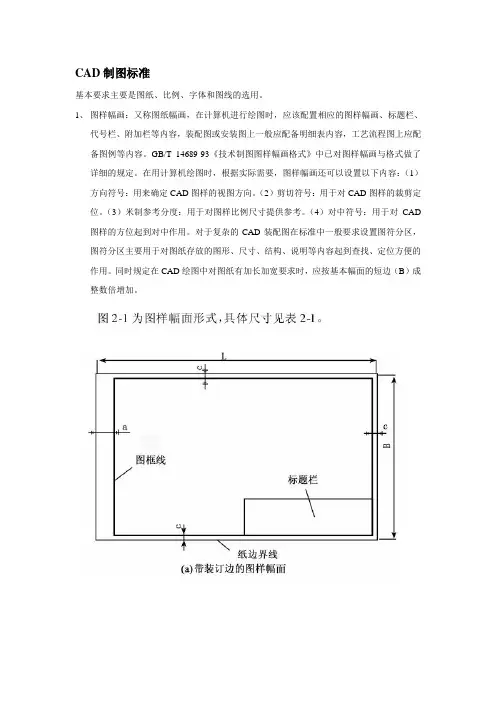

CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。

（2）剪切符号：用于对CAD图样的裁剪定位。

（3）米制参考分度：用于对图样比例尺寸提供参考。

（4）对中符号：用于对CAD 图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。

2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。

3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

（1）字一般要以斜体输出。

（2）小数点输出时，应占一个字位，并位于中间靠下处。

（3）字母一般也要斜体输出。

（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

（6）字体高度由图样幅面大小确定。

（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。

4、图线：图线指图线的基本线型和基本线型的变形。

GB/T 17450-98《技术制图图线》对图线有详细的说明。

5、标题栏：标题栏位于图框右下角，其格式在GB/T 10609.1-93《技术制图标题栏》中有详细的规定。

CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。

一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。

为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。

一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。

A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。

2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。

在图框的周边，应预留足够的装订边，一般为 25mm。

3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。

二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。

每个图层应具有明确的名称和属性，以便于管理和编辑。

2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。

例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。

3、图层线型根据图形元素的性质，选择合适的线型。

如实线、虚线、点划线等，并设置相应的线宽。

三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。

字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。

2、标注样式标注应包括尺寸标注、文字标注和符号标注等。

尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。

文字标注应简洁明了，表达清晰。

符号标注应符合相关的标准和规范。

四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。

cad制图规范标准CAD制图规范标准是为了保证CAD制图的准确性、一致性和可读性而制定的一系列标准和规范。

以下是CAD制图规范标准的一些重要内容和规定：1. 纸张尺寸和布局：根据不同的CAD制图内容和要求，选择合适的纸张尺寸和布局。

通常使用的纸张尺寸有A0、A1、A2等，布局可以是纵向或横向。

2. 图块和标题栏：每个CAD制图都应该有一个图块，用来包含制图的内容。

图块中应包含标题栏，显示制图的名称、图号、比例、日期等信息。

标题栏的位置和格式应统一。

3. 图线类型和粗细：CAD制图中的图线应使用标准的线型和线粗。

常用的线型有实线、虚线、中虚线等，线粗细应根据实际需要选择。

4. 尺寸标注和符号：CAD制图中的尺寸应使用标准的尺寸标注方法和符号。

尺寸线的位置和方向应清晰明确，尺寸符号的大小和间距应适当。

5. 图层和颜色：CAD制图中应设置不同的图层，并为每个图层指定不同的颜色。

使用图层和颜色可以方便地控制和管理制图内容，提高制图的可读性。

6. 命名和编号：CAD制图应按照一定的规则进行命名和编号。

命名应简明清晰，编号应连续有序，便于管理和查找。

7. 比例和单位：CAD制图应使用统一的比例尺和单位。

比例尺表示绘图的放大或缩小比例，单位表示绘图的长度、面积、重量等度量单位。

8. 装订和归档：CAD制图完成后应进行装订和归档，以确保制图的保存和保密。

装订可以使用钉子、线圈等方式，归档应按照一定的分类和编号规则进行。

以上是CAD制图规范标准的一些主要内容和规定。

通过遵守这些标准和规范，可以有效地提高CAD制图的质量和效率，减少错误和混乱，提高团队协作和沟通的效果，促进工程项目的顺利进行。

cad 制图国家标准CAD制图国家标准。

CAD（计算机辅助设计）制图是现代工程设计中不可或缺的一部分，它在工程设计、建筑设计、机械制造等领域发挥着重要作用。

而国家标准则是保障CAD制图质量和统一规范的重要依据。

本文将就CAD制图国家标准进行详细介绍。

首先，CAD制图国家标准主要包括GB/T、GB、JB等标准。

GB/T是国家标准的推荐性标准，GB是国家标准的强制性标准，而JB是机械行业标准。

这些标准对CAD制图的内容、格式、符号、尺寸等方面进行了详细规定，旨在提高CAD制图的质量和统一标准。

其次，CAD制图国家标准在内容上主要包括图形符号、尺寸标注、图框、图样折叠、图样放大缩小尺寸、图样线型、文字、尺寸、视图、剖视图、轴测图等方面的规定。

这些规定旨在确保CAD制图的准确性、清晰度和一致性，使得不同工程设计人员之间能够准确理解和交流CAD制图信息。

此外，CAD制图国家标准还对CAD制图的质量要求进行了详细规定。

比如，对CAD制图的精度、完整性、一致性、标准化等方面提出了具体要求，以确保CAD制图的质量达到国家标准要求。

此外，CAD制图国家标准还对CAD制图软件的应用提出了一些要求。

比如，对CAD制图软件的版本、文件格式、打印输出、图层管理、文字样式、尺寸标注、图形符号等方面进行了规定，以确保CAD制图软件的应用符合国家标准要求。

最后，CAD制图国家标准的实施对于工程设计、建筑设计、机械制造等行业具有重要意义。

它不仅可以提高CAD制图的质量和效率，还可以促进不同行业之间的交流与合作，推动我国工程技术水平的提高。

综上所述，CAD制图国家标准是CAD制图质量和统一规范的重要依据，它对CAD制图的内容、格式、质量、软件应用等方面进行了详细规定，对于提高CAD 制图质量和促进工程技术水平的提高具有重要意义。

希望工程设计、建筑设计、机械制造等行业能够严格遵守CAD制图国家标准，不断提升CAD制图水平，推动行业发展。

CAD制图标准在当今的工程设计和制造领域，CAD（计算机辅助设计）技术的应用已经极为广泛。

无论是建筑设计、机械制造，还是电子电路设计等，都离不开 CAD 制图。

然而，要确保 CAD 制图的准确性、规范性和可读性，遵循一套严格的制图标准是至关重要的。

一、图纸幅面与格式首先，我们来谈谈图纸幅面。

常见的图纸幅面有 A0、A1、A2、A3 和 A4 等。

A0 幅面最大，面积约为 1 平方米，A4 幅面最小。

选择合适的图纸幅面应根据图形的复杂程度和尺寸大小来决定。

在图纸格式方面，需要注意的是边框线的粗细、标题栏的位置和内容等。

边框线通常分为外边框和内边框，外边框线较粗，内边框线较细。

标题栏一般位于图纸的右下角，包含图纸名称、比例、设计者、审核者等重要信息。

二、比例比例是 CAD 制图中非常重要的一个概念。

它表示图形与实际物体的尺寸比例关系。

例如，1:100 的比例意味着图纸上的 1 个单位长度代表实际物体的 100 个单位长度。

选择合适的比例要综合考虑图形的大小、复杂程度以及图纸的幅面。

过小的比例可能导致图形细节不清晰，过大的比例则可能使图形无法在一张图纸上完整呈现。

三、字体与字号在 CAD 制图中，字体的选择和字号的大小也有明确的规定。

一般来说，汉字应采用长仿宋体，字母和数字可以采用 ISOCP 字体。

字号的大小应根据图纸的幅面、图形的复杂程度以及注释内容的重要性来确定。

例如，标题栏中的文字字号通常较大，以便清晰醒目；而在图形中的注释文字，字号可以相对较小。

四、线条类型与线宽线条类型包括实线、虚线、点划线等。

不同类型的线条在图纸中有着不同的用途。

实线用于表示物体的可见轮廓，虚线用于表示不可见轮廓，点划线则常用于中心线、对称线等。

线宽的设置也非常重要。

粗线一般用于表示主要轮廓线，细线用于表示次要轮廓线和尺寸线等。

合理的线宽设置可以使图纸层次分明，易于阅读。

五、尺寸标注尺寸标注是 CAD 制图中必不可少的部分。
