电气设备接地概述

电气设备接地的概念和要求编辑人：王琛接地概念及分类：（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N线）接地。

N线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来，但严禁将PE线与N线连接。

（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

（7）功率接地系统：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。

（8）标准接地电阻规范要求见下表名称具体要求欧姆防雷保护接地独立的防雷保护接地电阻应小于等于10安全保护接地独立的安全保护接地电阻应小于等于4交流工作接地独立的交流工作接地电阻应小于等于4直流工作接地独立的直流工作接地电阻应小于等于42电气设备接地的概念和要求|[选取日期]（5）对用户端电源的自动空气开关或熔断器,要在其中加装单相漏电保护器。

对年久失修、绝缘老化或负荷增加、截面欠小的用户线路,应尽快更换,以消除电气火灾隐患及为漏电保护器正常工作提供条件。

设备正确的接地方式概述在电气设备中，正确的接地方式是非常重要的。

正确的接地可以确保设备的安全运行，防止电击和火灾等危险事件的发生。

本文将介绍设备正确的接地方式，包括接地原理、接地方式的选择和实施、接地的检测和维护等内容。

接地原理接地是将设备与地面相连接的过程，通过接地可以将设备的电荷和电流释放到地面，保证设备的电势稳定，并避免电流通过人体或其他非预期途径流动。

正确的接地方式主要依靠以下原理：1.安全性原理：接地可以将可能存在的电流通过地面释放，减少电击的风险。

2.电气原理：接地可以确保设备的电势稳定，减少电气故障和设备损坏的风险。

3.抗干扰原理：接地可以降低设备受到外界电磁干扰的可能性，提高设备的抗干扰性能。

接地方式的选择和实施接地方式根据不同设备和使用场景的需求而定，常见的接地方式包括：1.保护接地：主要用于人身安全的接地，将设备的外观金属部分通过导线连接到接地设施（如接地极、大地网等）上，以保证设备外壳的电位与地面相同，防止触摸外壳时触电的危险。

2.信号接地：主要用于电子设备的接地，将设备的信号地和电源地连接到接地设施上，以减少信号间的干扰和提高设备的可靠性。

3.防雷接地：主要用于防止雷击引起的设备损坏，将设备的金属部分通过接闪器和接地极连接到大地上，以将雷电流通过大地消散，保护设备的安全。

4.防静电接地：主要用于静电敏感的设备，通过连接到接地设施上，将静电电流迅速导入大地，避免静电产生的危害。

在实施接地时，需要根据设备和使用场景的具体要求进行选择。

一般而言，接地方式的连接线材应选择导电性能好的材料，接地电源应保持良好的接触，并考虑防腐污染的措施。

接地的检测和维护为了确保设备的接地效果良好，需要进行接地的检测和维护工作。

接地电阻测试接地电阻是评估接地情况的重要指标，一般通过接地电阻测试仪进行测试。

测试时，需要断开设备与接地设施的连接，然后在测试仪的测量范围内选择合适的测量模式，并将测试仪的电极连接到设备和接地设施上，记录测试结果。

电气设备接地的种类和方法按照接地性质，接地可分为正常接地和故障接地。

正常接地又有工作接地和保护接地之分。

1、工作接地为了保证电气设备的正常工作，将电路中的某一点通过接地装置与大地可靠连接，称为工作接地。

2、保护接地保护接地是将电气设备正常情况下不带电的金属外壳通过接地装置与大地可靠连接。

保护接地适用于中性点不接地或不直接接地的电网系统。

一般要求发电厂、变电所及工厂的下列设备采取保护性接地：（1）电机、变压器、照明器具、携带式或移动式用电器具等的底座和外壳。

（2）电力设备的传动装置。

（3）电流互感器二次绕组的某一端。

（4）配电盘与控制台的框架。

（5）室内外配电装置的金属构架和钢筋混凝土构架，靠近带电部分的金属围栏和金属门。

（6）交直流电力电缆的外皮。

（7）非金属护套电缆的1～2根屏蔽芯线。

3、保护接零在中性点直接接地系统中，把电气设备金属外壳等与电网中的零线作可靠的电气连接，称为保护接零。

保护接零可以起到保护人身和设备安全的作用。

对接零装置的具体要求：（1）当采用保护接零时，电源中性点必须有良好的接地，而且接地电阻应在4Ω以下，同时，必须对中性线在规定地点采用重复接地。

（2）当电气设备在任一点发生接地短路时，中性线截面积在满足最小截面积的情况下应保证其短路电流大于熔断器熔丝额定电流的4倍或断路器整定电流的1.5倍，以保证保护装置迅速动作，切除短路故障。

（3）中性线在短路电流作用下不应断线，而且中性线上不得装设熔断器和开关设备。

（4）在使用三孔插座时，不准将插座上接电源中性线的孔与接保护（或地线）的孔串接在一起使用。

这是因为一旦工作零线松脱断落，设备的金属外壳就会带电；而且，当工作零线与相线接反时，也会使设备的金属外壳带电，从而造成触电伤亡事故。

（5）在同一低压电网中（指由同一台变压器或同一台发电机供电的低压电网），不允许将一部分电气设备采用保护接地，而另一部分电气设备采用保护接零，否则，当接地设备发生碰破壳（即绝缘损坏）故障时，会使中性线电位升高，从而使接零保护设备的金属外壳全部带电。

电气设备接地、接零保护规定电气设备的接地、接零保护是保证电力系统安全运行的紧要措施之一，它可以有效地防止人身触电和设备故障，为保护人民生命和财产安全发挥侧紧要作用。

为此，国家订立了相关规定，以下将认真介绍电气设备接地、接零保护规定。

1. 电气设备接地保护规定电气设备的接地是指将设备与大地永久性相连，以形成一条低阻抗的回路。

接地的目的是保证人体的安全。

当设备显现漏电时，电流将经过接地电阻回流至大地，避开人体触电不安全。

1.1 接地导体截面规定依据国家标准《电气安装工程施工及验收规范》，电气设备的接地导体的截面应依据设备的额定功率和用电场所的特别情况而定，截面必需充足大气环境下接地电阻不大于4欧姆的要求。

1.2 接地方式规定接地的方式有三种：TT、TN和IT。

TT是指设备和人员分别通过各自的接地电极与大地相连接；TN是指设备和人员共用一根接地导体与大地相连接；IT是指设备有独立的接地回路，通过阻抗联接而不与大地直接连接。

对于消防、爆炸不安全场所等特别场合，应采纳TT接地方式；对于一般供电场所，采纳TN接地方式，并采纳保护零线作为搭线，保证设备与人员同时接地；对于紧要电源和大型发电机等设备，应采纳IT接地方式，同时配备过电流保护和其他保护装置。

1.3 手接触电阻监测规定手接触电阻是指人体的接地电阻。

对于易触电场所，应安装手接触电阻监测装置，并设置适时报警装置。

当手接触电阻低于规定值时，报警装置会适时发出警报，提示工作人员适时实行措施。

1.4 配电箱接地规定配电箱的接地截面应符合国家标准，接地电阻不应大于4欧姆。

同时应加装漏电保护器，假如漏电保护器动作，应立刻查明原因，修复设备。

2. 电气设备接零保护规定电气设备的接零保护是指将设备的接地与零线直接连接。

在电路工作过程中，假如相线短路到大地导致电流通过接地导体回流时，电流会通过接零导体回流到负载端，从而使保护零线器件动作，切断电路，保护人员和设备。

2.1 设备接零方式规定接零方式有两种：直接接零和间接接零。

电气设备的接地规范随着电气设备的广泛应用，接地规范问题也越来越受到重视。

电气设备接地规范是指针对电气设备接地进行统一的规范和要求，以确保安全可靠地使用电气设备。

本文将从接地原理、接地方式、接地检测等方面对电气设备接地规范进行详细介绍。

一、接地原理接地是指将电气设备的金属外壳或导体与地面相连，使其与地面形成一个低阻抗回路。

其主要目的是为了防止人身触电和保护电器设备不受到雷击等电磁干扰。

接地的原理是利用地面的导电性，通过接地线将电气设备的金属外壳或导体连接到地面上，形成一个电路。

当电流发生漏电时，漏电电流会通过接地线排出，从而避免对人的危害。

二、接地方式常见的接地方式有以下几种：1. PE接地：PE接地是指将电气设备的外壳通过接地线连接到地面的集中接地系统上。

这种接地方式广泛用于低压设备和家用电器中，是目前最为普遍的接地方式。

2. TN接地：TN接地是指将电气设备的外壳和导体通过接地线连接到地面的集中接地系统上，同时在电源处加装保护零线。

这种接地方式主要用于中低压设备和建筑物。

3. TT接地：TT接地是指将电气设备的外壳和导体通过接地线连接到独立的地底电极或地网上。

这种接地方式适用于高压设备和特殊场所。

三、接地检测为了确保电气设备的接地符合规范，需要进行接地检测。

接地检测包括接地电阻检测和接地绝缘电阻检测。

1. 接地电阻检测：接地电阻检测是指检测电气设备的接地电阻是否满足规定的要求，以确定接地是否正常。

检测时需要使用专用的万用表或接地电阻测试仪。

2. 接地绝缘电阻检测：接地绝缘电阻检测是指检测电气设备和地面之间的绝缘电阻是否满足规定的要求，以确保电气设备的绝缘是否良好。

检测时需要使用电子绝缘电阻测试仪。

四、总结电气设备接地规范是保障人员安全和电气设备正常运行的基础。

正确选择接地方式、建立良好的接地措施并进行定期检测是确保电气设备接地安全可靠的重要步骤。

因此，在实际使用中，我们应该认真遵守相关要求，确保电气设备能够安全稳定地运行，保障人类的生命和财产安全。

电气设备工程中的接地规范要求详解在电气设备工程中，接地是一个至关重要的方面，它涉及到电流的安全传输和保护，为了确保电气系统的正常运行，接地规范要求起到了至关重要的作用。

本文将详解电气设备工程中的接地规范要求。

一、接地的定义和作用接地是指将电气设备与地面建立起良好的导电连接的过程，它的作用主要有以下几个方面：1.保护人身安全：接地可以将电流直接引导到地面，避免人体触电造成的伤害。

2.保护设备安全：通过接地可以防止设备受到静电和雷电的影响，减少系统故障的发生。

3.提供电信号参考点：接地系统可以提供稳定的电位参考点，保证信号传输的质量。

二、接地规范要求的具体内容在电气设备工程中，接地规范要求的具体内容主要涵盖以下几个方面：1.接地电阻的要求：接地电阻是评估接地效果的一个重要参数，通常要求接地电阻不得大于一定的范围，以确保接地有效。

2.接地线材材料的选择：接地线材是连接电气设备与地面的导体，常用的材料有铜和铝等，选择合适的材料可以确保导通性能和耐腐蚀性。

3.接地装置的设置：接地装置的设置要根据具体的工程需求进行规划，包括接地极的数量和位置等，以提供良好的接地效果。

4.保护接地系统：为了保护接地系统的安全性能，需要考虑接地装置的防腐蚀、防雷击等保护措施。

5.接地检测和维护：在安装完接地系统后，需要进行接地电阻的测量和周期性维护，以确保接地系统的良好运行。

三、接地规范要求的实施为了确保电气设备工程中的接地规范要求得到有效的实施，需要进行以下几个方面的工作：1.合理规划接地系统：根据具体的工程要求和地质条件等，合理规划接地系统的结构和布局，确保接地效果良好。

2.严格执行标准：在接地系统的设计、施工和维护过程中，严格按照相关标准执行，以确保符合规范要求。

3.加强培训和监督：对从事电气设备工程的人员进行接地规范的培训，加强对施工过程的监督，确保规范要求得到有效执行。

4.定期检测和维护：定期检测接地系统的电阻值，及时维修和更换损坏的接地装置，确保接地系统的长期稳定运行。

电力系统接地概述:1.接地类型(1) 功能性接地: 为保证电力系统和电气设备达到正常工作要求而进行的接地，又称工作接地。

小电流接地：中性点不接地、中性点经消弧线圈接地；大电流接地：中性点直接接地、中性点经电阻接地。

(2) 保护性接地: 为了保证电网故障时人身和设备的安全而进行的接地。

安全保护接地：为防止人体受到间接电击，而将电气设备的外露可导电部分进行的接地。

过电压保护接地：为防止过电压对电气设备和人身安全的危害而进行的接地，如防雷接地。

防静电接地：为了消除静电对电气设备和人身安全的危害而进行的接地。

（3）保护接零: 在中性点直接接地的低压电网中，把电气设备的外壳与接地中线（也称零线）直接连接，以实现对人身安全的保护。

(4) 功能性与保护性合一的接地(如屏蔽接地) 。

二、接地的有关概念⏹接地与接地装置接地是指电气设备为达到安全和功能需要为目的，将其某一部分与大地之间作良好的电气连接。

⏹（二） 不对称短路引起的工频电压升高 当系统中发生单相或两相接地故障时．非故障相的电压将会升高。

由于单相接地故障概 率较大，因此系统是以单相接地工频电压升高的数值来确定阀式避雷器的灭弧电压的。

单相接地故障时，故障点三相电流和电压是不对称的，设线路A 相接地，故障点f 处的特征条件为...fAfB fC UI I ⎫=⎪⎪⎪=⎬⎪⎪=⎪⎭(4-9-7) 校对称分量关系可作出图4-9-11所示的复合序网图。

各序分量的电压平衡关系为...111..222..fA fA A fA fA fA fA E UIZ UIZ UIZ ∑∑∑⎫-=⎪⎪-=⎬⎪⎪-=⎭(4-9-8)图4-9-11 单相接地电力图根据单相接地故障时的边界条件，...12fA fA fA II I ==，...120fA fA fA U U U++=以及...12f A f A f A U U U==，并将式(4-9-8)代入，可得非故障相故障处的对地电压：.2220120[()(1)]A f BE a a Z a Z U X X X ∑∑∑∑∑-+-=++ (4-9-9).220120[()(1)]A f CE a a Z a Z U Z Z Z ∑∑∑∑∑-+-=++ (4-9-10)对于较大电源容量的系统，12Z Z ∑∑=，若忽略将序阻抗小的电阻分量，则式(4-9-9)、 (4-9-10)可改写为22..1010()(1)2A fCa a X a X UE X X ∑∑∑∑-+-=+22..1010()(1)2A fBa a X a X UE X X ∑∑∑∑-+-=+ (4-9-11)由式(4-9-11)可求出f B U 、f CU 的模值为012fBfCA UUX ∑∑==+ ⎪⎝⎭(1)A K E = (4-9-12)式中 (1)K 为单相接地系数．也称相电压升高倍数。

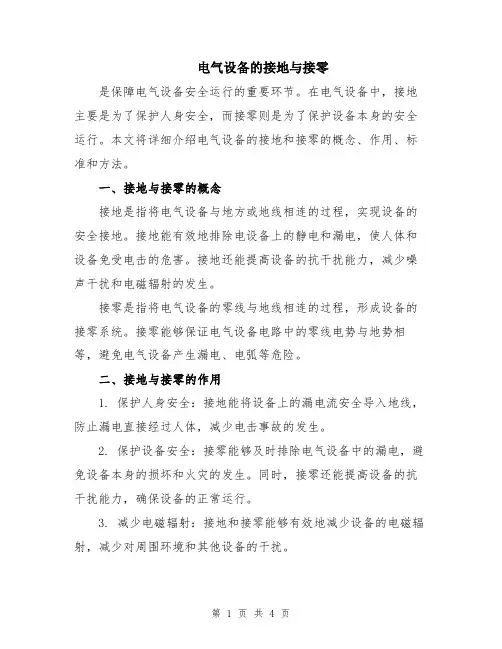

电气设备的接地与接零是保障电气设备安全运行的重要环节。

在电气设备中，接地主要是为了保护人身安全，而接零则是为了保护设备本身的安全运行。

本文将详细介绍电气设备的接地和接零的概念、作用、标准和方法。

一、接地与接零的概念接地是指将电气设备与地方或地线相连的过程，实现设备的安全接地。

接地能有效地排除电设备上的静电和漏电，使人体和设备免受电击的危害。

接地还能提高设备的抗干扰能力，减少噪声干扰和电磁辐射的发生。

接零是指将电气设备的零线与地线相连的过程，形成设备的接零系统。

接零能够保证电气设备电路中的零线电势与地势相等，避免电气设备产生漏电、电弧等危险。

二、接地与接零的作用1. 保护人身安全：接地能将设备上的漏电流安全导入地线，防止漏电直接经过人体，减少电击事故的发生。

2. 保护设备安全：接零能够及时排除电气设备中的漏电，避免设备本身的损坏和火灾的发生。

同时，接零还能提高设备的抗干扰能力，确保设备的正常运行。

3. 减少电磁辐射：接地和接零能够有效地减少设备的电磁辐射，减少对周围环境和其他设备的干扰。

4. 防止静电积聚：接地能够快速地排除设备上的静电，避免静电积聚引发的火灾和爆炸风险。

三、接地与接零的标准电气设备的接地和接零需要符合相应的国家标准。

我国现行的标准是《电气装置的接地设计规范》（GB 50177-2018）和《电气装置的接零与零线的连接设计规范》（GB 50178-2018）。

1. GB 50177-2018《电气装置的接地设计规范》该标准规定了电气设备的接地设计中的基本要求和技术规范。

主要包括接地装置的选型、设计与施工要求，接地电阻的测试方法和要求等。

该标准的制定是为了保证电气设备的接地安全，防止漏电和电击事故的发生。

2. GB 50178-2018《电气装置的接零与零线的连接设计规范》该标准规定了电气设备的接零与零线的连接设计中的要求和技术规范。

主要包括接零点的设置要求、零线的选择要求、接零电阻的测试方法和要求等。

电气设备接地和接零规定电气设备接地和接零是电气安全中非常重要的一环。

接地和接零的规定和标准各个国家和地区有所不同，本文主要以中国的相关规定为基础，对电气设备接地和接零进行详细阐述。

一、接地的概念和作用接地是指将电气设备的金属外壳或其他导电部件与地面电位进行连接的一种方法。

它的作用主要有以下几个方面：1. 保护人身安全：接地可以将电气设备的金属外壳与地面电位相连，当设备发生漏电时，漏电电流会通过接地导线流入地面，避免电流通过人体产生触电危险。

2. 保护设备安全：接地能够将电气设备的金属外壳与地面电位进行平衡，防止电气设备带电引起的静电积累和放电，保护设备不受电磁干扰、雷击等外部因素的损坏。

3. 系统稳定性：接地能够提供电气系统的零点参考，确保电气设备之间的电位差不会过大，保证系统的正常运行。

二、接地的分类根据接地的方式和用途不同，接地可以分为以下几种类型：1. 保护接地（PE）：用于保护人身安全的接地，主要通过将设备的金属外壳连接到地面电位来实现。

保护接地还包括防雷接地，通过将接闪器或避雷针与地面连接，将雷电击中的电流导入地下，保护设备和人员安全。

2. 功能接地（FG）：是为了保证设备的正常运行，而将设备的特定部分与地面电位进行连接。

例如，某些仪器设备需要与地面电位进行连接，以实现仪器的静电屏蔽，防止静电积累对仪器的干扰。

3. 系统接地（SG）：是为了保证电气系统的稳定性和各设备之间的电位平衡，而将系统的中性点与地面电位进行连接。

系统接地一般通过中性点接地或星形接地来实现。

三、电气设备接地规定中国电气设备接地和接零的规定主要包括以下几个方面：1. 设备接地导线的截面积：根据设备的额定电流和工作环境的不同，接地导线的截面积有相应的规定。

一般来说，设备接地导线的截面积应不小于2.5平方毫米。

2. 设备接地电阻：为了确保接地的可靠性，设备接地电阻需要符合一定的要求。

一般来说，设备接地电阻应不大于4欧姆。
