低压保护电器可靠性理论及其应用

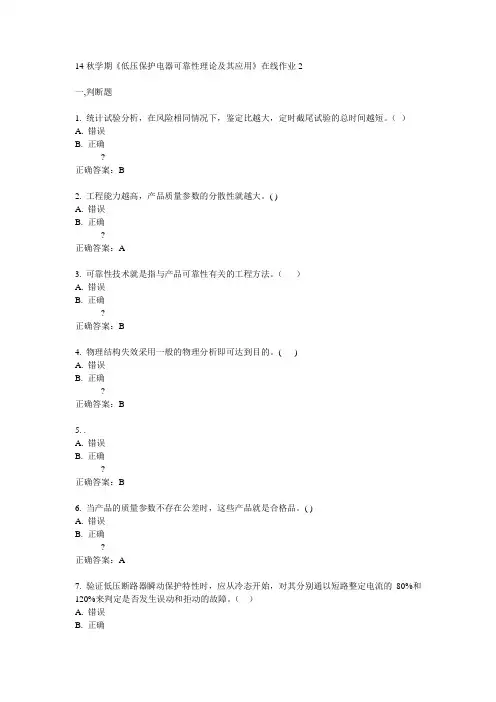

14秋学期《低压保护电器可靠性理论及其应用》在线作业2
一,判断题
1. 统计试验分析，在风险相同情况下，鉴定比越大，定时截尾试验的总时间越短。

（）
A. 错误
B. 正确
?
正确答案：B
2. 工程能力越高，产品质量参数的分散性就越大。

( )
A. 错误
B. 正确
?
正确答案：A
3. 可靠性技术就是指与产品可靠性有关的工程方法。

（）
A. 错误
B. 正确
?
正确答案：B
4. 物理结构失效采用一般的物理分析即可达到目的。

( )
A. 错误
B. 正确
?
正确答案：B
5. .
A. 错误
B. 正确
?
正确答案：B
6. 当产品的质量参数不存在公差时，这些产品就是合格品。

( )
A. 错误
B. 正确
?
正确答案：A
7. 验证低压断路器瞬动保护特性时，应从冷态开始，对其分别通以短路整定电流的80%和120%来判定是否发生误动和拒动的故障。

（）
A. 错误
B. 正确。

低压电器的原理与应用1. 低压电器简介低压电器是指额定工作电压不超过1000V的电力设备，主要用于电力系统的控制和保护。

它由一系列电气元件组成，包括断路器、接触器、热继电器、继电器等。

这些低压电器在电力系统中起着重要的作用，保障了电力系统的安全稳定运行。

2. 低压电器的工作原理低压电器的工作原理是基于电磁原理和热效应原理。

先来了解一下这两个原理的基本概念：2.1 电磁原理电磁原理是指当电流通过导线时，会在周围产生磁场。

根据右手定则，电流方向决定了磁场方向。

利用电磁原理，可以控制电流的开关和导通。

2.2 热效应原理热效应原理是指当电流通过导线时，会产生一定的热效应。

当电流通过一段电阻较大的导线时，会产生较大的热效应，导致导线加热。

基于以上的电磁原理和热效应原理，低压电器的工作原理可以归纳为以下几个方面：1.断路器工作原理：–当电流超过设定值时，断路器会通过热效应原理感应到电流过大，进而触发保护装置打开断路器，切断电路。

–断路器还可以通过电磁原理感应到短路电流，并迅速切断电路，保护电力设备和线路安全。

2.接触器工作原理：–接触器是一种远距离控制电器，主要用于电力系统的开关控制。

–接触器利用电磁原理产生吸合力，由控制回路控制接触器的导通和断开。

3.热继电器工作原理：–热继电器的工作原理是利用电磁原理和热效应原理相结合，对电路进行保护。

–当电流超过额定值时，热继电器会通过热效应原理感应到电流过大，并切断电路。

3. 低压电器的应用低压电器在电力系统中广泛应用，主要包括以下几个方面：3.1 电力系统保护低压电器在电力系统中起到重要的保护作用，可以保护电力设备和线路免受电流过载、短路和地震等电力故障的影响。

它通过监测电流和电压，自动切断电路，保护设备安全运行。

3.2 电力系统控制低压电器用于电力系统的控制，可以实现电力设备的开关和导通。

它通过电磁原理和控制回路实现远距离控制，方便操作和管理电力系统。

3.3 电力系统监测低压电器可以监测电力设备的工作状态，包括电流、电压、温度等参数。

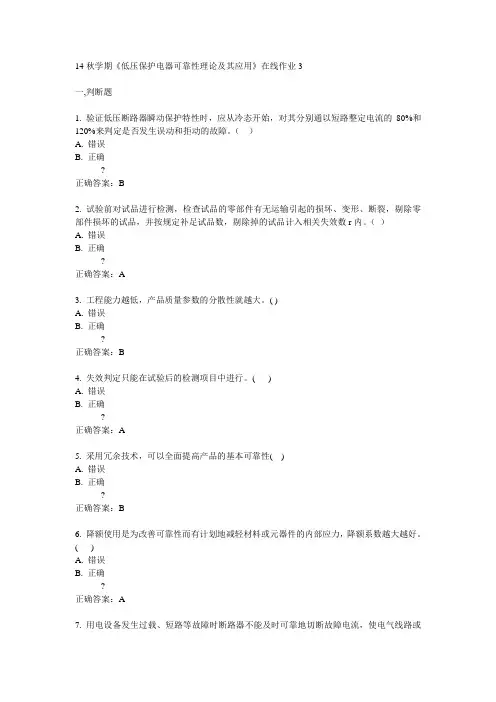

14秋学期《低压保护电器可靠性理论及其应用》在线作业3
一,判断题
1. 验证低压断路器瞬动保护特性时，应从冷态开始，对其分别通以短路整定电流的80%和120%来判定是否发生误动和拒动的故障。

（）
A. 错误
B. 正确
?
正确答案：B
2. 试验前对试品进行检测，检查试品的零部件有无运输引起的损坏、变形、断裂，剔除零部件损坏的试品，并按规定补足试品数，剔除掉的试品计入相关失效数r内。

（）
A. 错误
B. 正确
?
正确答案：A
3. 工程能力越低，产品质量参数的分散性就越大。

( )
A. 错误
B. 正确
?
正确答案：B
4. 失效判定只能在试验后的检测项目中进行。

( )
A. 错误
B. 正确
?
正确答案：A
5. 采用冗余技术，可以全面提高产品的基本可靠性( )
A. 错误
B. 正确
?
正确答案：B
6. 降额使用是为改善可靠性而有计划地减轻材料或元器件的内部应力，降额系数越大越好。

( )
A. 错误
B. 正确
?
正确答案：A
7. 用电设备发生过载、短路等故障时断路器不能及时可靠地切断故障电流，使电气线路或。

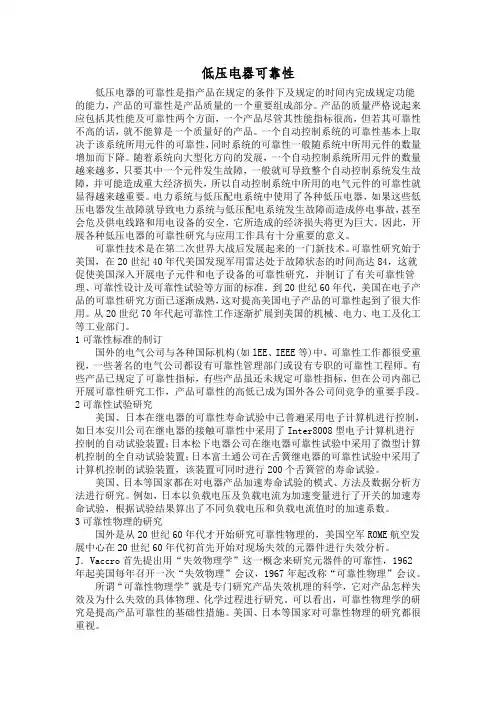

低压电器可靠性低压电器的可靠性是指产品在规定的条件下及规定的时间内完成规定功能的能力，产品的可靠性是产品质量的一个重要组成部分。

产品的质量严格说起来应包括其性能及可靠性两个方面，一个产品尽管其性能指标很高，但若其可靠性不高的话，就不能算是一个质量好的产品。

一个自动控制系统的可靠性基本上取决于该系统所用元件的可靠性，同时系统的可靠性一般随系统中所用元件的数量增加而下降。

随着系统向大型化方向的发展，一个自动控制系统所用元件的数量越来越多，只要其中一个元件发生故障，一般就可导致整个自动控制系统发生故障，并可能造成重大经济损失，所以自动控制系统中所用的电气元件的可靠性就显得越来越重要。

电力系统与低压配电系统中使用了各种低压电器，如果这些低压电器发生故障就导致电力系统与低压配电系统发生故障而造成停电事故，甚至会危及供电线路和用电设备的安全，它所造成的经济损失将更为巨大。

因此，开展各种低压电器的可靠性研究与应用工作具有十分重要的意义。

可靠性技术是在第二次世界大战后发展起来的一门新技术。

可靠性研究始于美国，在20世纪40年代美国发现军用雷达处于故障状态的时间高达84，这就促使美国深入开展电子元件和电子设备的可靠性研究，并制订了有关可靠性管理、可靠性设计及可靠性试验等方面的标准。

到20世纪60年代，美国在电子产品的可靠性研究方面已逐渐成熟，这对提高美国电子产品的可靠性起到了很大作用。

从20世纪70年代起可靠性工作逐渐扩展到美国的机械、电力、电工及化工等工业部门。

1可靠性标准的制订国外的电气公司与各种国际机构(如lEE、IEEE等)中，可靠性工作都很受重视，一些著名的电气公司都设有可靠性管理部门或设有专职的可靠性工程师。

有些产品已规定了可靠性指标，有些产品虽还未规定可靠性指标，但在公司内部已开展可靠性研究工作，产品可靠性的高低已成为国外各公司间竞争的重要手段。

2可靠性试验研究美国、日本在继电器的可靠性寿命试验中已普遍采用电子计算机进行控制，如日本安川公司在继电器的接触可靠性中采用了Inter8008型电子计算机进行控制的自动试验装置；日本松下电器公司在继电器可靠性试验中采用了微型计算机控制的全自动试验装置；日本富土通公司在舌簧继电器的可靠性试验中采用了计算机控制的试验装置，该装置可同时进行200个舌簧管的寿命试验。

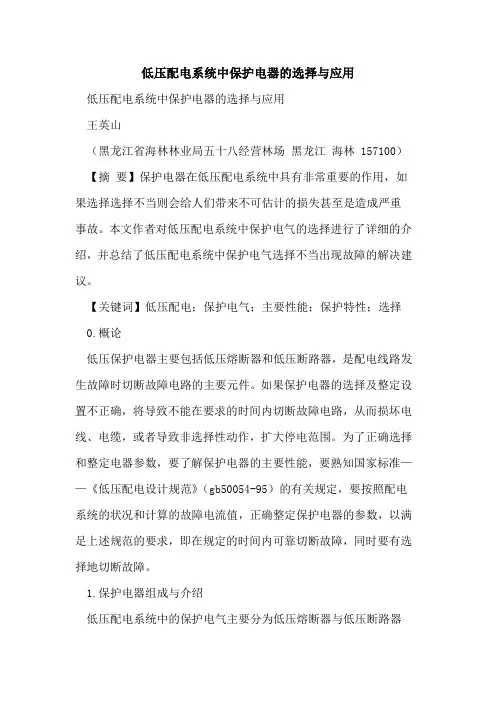

低压配电系统中保护电器的选择与应用低压配电系统中保护电器的选择与应用王英山（黑龙江省海林林业局五十八经营林场黑龙江海林 157100）【摘要】保护电器在低压配电系统中具有非常重要的作用，如果选择选择不当则会给人们带来不可估计的损失甚至是造成严重事故。

本文作者对低压配电系统中保护电气的选择进行了详细的介绍，并总结了低压配电系统中保护电气选择不当出现故障的解决建议。

【关键词】低压配电；保护电气；主要性能；保护特性；选择0.概论低压保护电器主要包括低压熔断器和低压断路器，是配电线路发生故障时切断故障电路的主要元件。

如果保护电器的选择及整定设置不正确，将导致不能在要求的时间内切断故障电路，从而损坏电线、电缆，或者导致非选择性动作，扩大停电范围。

为了正确选择和整定电器参数，要了解保护电器的主要性能，要熟知国家标准——《低压配电设计规范》（gb50054-95）的有关规定，要按照配电系统的状况和计算的故障电流值，正确整定保护电器的参数，以满足上述规范的要求，即在规定的时间内可靠切断故障，同时要有选择地切断故障。

1.保护电器组成与介绍低压配电系统中的保护电气主要分为低压熔断器与低压断路器两种，具体内容为：1.1低压熔断器低压熔断器主要是靠熔断体对线路进行保护的，常用的主要包括以下几种：刀型触头熔断器、螺栓连接熔断器、圆筒帽形熔断器以及偏置触刀熔断器等类型。

低压熔断器的熔断时间都是不同的，主要是根据故障电流的大小而决定，其电流特性是反时限特性曲线。

一般情况下，熔断体都具有准确的分段能力，可以在一定的条件下，能够对预期电流值进行分段，只有有效值才能够进行交流分量。

保护电器之间的配合很重要，所以要进行准确的选择。

1.2低压断路器低压断路器主要是靠脱扣器来进行电气保护的，脱扣器是断路器进行分断电路的元件。

脱扣器的形式主要有分励脱扣器，过电流脱扣器，欠电压脱扣器。

过电流脱扣器主要有瞬时过电流脱扣器、定时限过电流脱扣器、反时限过电流脱扣器。

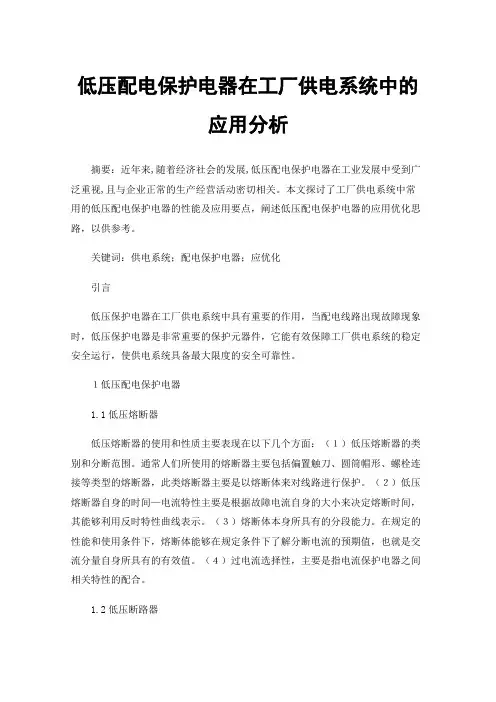

低压配电保护电器在工厂供电系统中的应用分析摘要：近年来,随着经济社会的发展,低压配电保护电器在工业发展中受到广泛重视,且与企业正常的生产经营活动密切相关。

本文探讨了工厂供电系统中常用的低压配电保护电器的性能及应用要点，阐述低压配电保护电器的应用优化思路，以供参考。

关键词：供电系统；配电保护电器；应优化引言低压保护电器在工厂供电系统中具有重要的作用，当配电线路出现故障现象时，低压保护电器是非常重要的保护元器件，它能有效保障工厂供电系统的稳定安全运行，使供电系统具备最大限度的安全可靠性。

１低压配电保护电器1.1低压熔断器低压熔断器的使用和性质主要表现在以下几个方面：（１）低压熔断器的类别和分断范围。

通常人们所使用的熔断器主要包括偏置触刀、圆筒帽形、螺栓连接等类型的熔断器，此类熔断器主要是以熔断体来对线路进行保护。

（２）低压熔断器自身的时间—电流特性主要是根据故障电流自身的大小来决定熔断时间，其能够利用反时特性曲线表示。

（３）熔断体本身所具有的分段能力。

在规定的性能和使用条件下，熔断体能够在规定条件下了解分断电流的预期值，也就是交流分量自身所具有的有效值。

（４）过电流选择性，主要是指电流保护电器之间相关特性的配合。

1.2低压断路器在断路器当中，脱扣器是用来对电路进行分断的重要元件，而当前所使用的脱扣器主要划分为欠电压、过电流以及分励等类型脱扣器。

其中过电流脱扣器还分为反时、定时以及瞬时三种类型。

2低压配电保护电器在工厂供电系统中的应用要点2.1负载电流保护器工厂供电系统中如果存在过大电流的负载，必须通过电流分断的方法予以必要的保护。

工厂供电系统的负荷电流一旦表现为过载的运行状况，相关电气设备的运行温度会快速升高，还会影响到工厂供电线路的整体稳定性，甚至导致电气线路突然断开，对整体的电气安全带来不可忽视的威胁。

对于存在过载电流的区域应当给予必要的保护，可以应用负载电流保护器阻止过载电流烧毁电气设备，负载电流保护器可以准确判断短时迅速上升的电流，从而切断相应部分的电力线路。

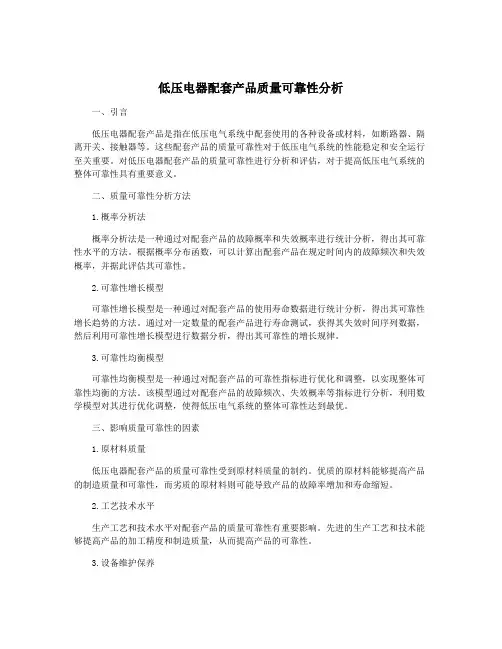

低压电器配套产品质量可靠性分析一、引言低压电器配套产品是指在低压电气系统中配套使用的各种设备或材料，如断路器、隔离开关、接触器等。

这些配套产品的质量可靠性对于低压电气系统的性能稳定和安全运行至关重要。

对低压电器配套产品的质量可靠性进行分析和评估，对于提高低压电气系统的整体可靠性具有重要意义。

二、质量可靠性分析方法1.概率分析法概率分析法是一种通过对配套产品的故障概率和失效概率进行统计分析，得出其可靠性水平的方法。

根据概率分布函数，可以计算出配套产品在规定时间内的故障频次和失效概率，并据此评估其可靠性。

2.可靠性增长模型可靠性增长模型是一种通过对配套产品的使用寿命数据进行统计分析，得出其可靠性增长趋势的方法。

通过对一定数量的配套产品进行寿命测试，获得其失效时间序列数据，然后利用可靠性增长模型进行数据分析，得出其可靠性的增长规律。

3.可靠性均衡模型可靠性均衡模型是一种通过对配套产品的可靠性指标进行优化和调整，以实现整体可靠性均衡的方法。

该模型通过对配套产品的故障频次、失效概率等指标进行分析，利用数学模型对其进行优化调整，使得低压电气系统的整体可靠性达到最优。

三、影响质量可靠性的因素1.原材料质量低压电器配套产品的质量可靠性受到原材料质量的制约。

优质的原材料能够提高产品的制造质量和可靠性，而劣质的原材料则可能导致产品的故障率增加和寿命缩短。

2.工艺技术水平生产工艺和技术水平对配套产品的质量可靠性有重要影响。

先进的生产工艺和技术能够提高产品的加工精度和制造质量，从而提高产品的可靠性。

3.设备维护保养低压电器配套产品的可靠性也与其设备的维护保养有关。

定期的设备检查、维护和保养能够有效延长配套产品的使用寿命，提高其可靠性水平。

四、提高质量可靠性的措施1.严格原材料筛选在选择配套产品的供应商时，应对其原材料进行严格筛选和审核，确保原材料的质量符合标准要求，从而提高产品的质量可靠性。

3.加强设备维护保养制定并执行完善的设备维护保养制度，对配套产品进行定期检查和维护，确保设备的正常运行和可靠性。
