低压保护电器可靠性理论及其应用+(A)

东北大学22春“电气工程及其自动化”《低压保护电器可靠性理论及其应用》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.当配电电路或用电设备发生过载、短路等故障时断路器不能及时可靠地切断故障电流，称为拒动故障。

()A.正确B.错误参考答案：A2.可靠性验证试验是指验证设备可靠性特征值是否符合规定的可靠性要求的试验，通常是生产产品的条件之一。

()A.正确B.错误参考答案：B3.实验室试验能更好地控制受试品性能的监测和失效显示。

()A.正确B.错误参考答案：B4.()故障是指没有发生漏电故障时漏电保护器发生误动作而将电路切断。

A.误动B.拒动C.操作D.复位参考答案：A在抽样产品判断中，为降低误判可能性，尽量将拒收概率α和接收概率β取尽量小些。

()A.正确B.错误参考答案：A6.已知一个串联系统由5个单元组成，如事先规定该系统的可靠度为0.95，求分配指每个单元的可靠度()。

A.0.9595B.0.9339C.0.9898D.0.9797参考答案：C7.合格的电容器不容许有一定的泄漏电流。

()A.正确B.错误参考答案：B8.偶然失效期内产品的失效是随机的。

()A.正确B.错误参考答案：A9.环境应力筛选在产品开发和批生产早期阶段都应()。

A.100%进行B.视产品质量情况决定试验样本量C.抽样进行D.条件不具备可部分进行10.某一个抽样检查方案的接收概率与产品不合格品率间的关系曲线称为该抽样检查方案的抽检特性曲线。

()A.正确B.错误参考答案：A11.故障树也是一种可靠性模型。

()A.正确B.错误参考答案：A12.()叫质量管理。

A.在质量方面策划和控制组织的协调的活动B.在质量方面指挥和控制组织的协调的活动C.在质量方面指挥和控制组织的活动D.在质量方面策划和控制组织的活动参考答案：B13.热过载保护继电器不能可靠的动作称为()。

A.拒动B.误动C.操作故障D.结构故障参考答案：A14.试验前对试品进行检测，检查试品的零部件有无运输引起的损坏、变形、断裂，剔除零部件损坏的试B.错误参考答案：B15.由4个单元组成的串联系统，每个单元寿命都服从指数分布，故障率为λA=0.002/h，则λB=0.001/h λC=0.004/h λD=0.003/h，为提高系统可靠性，应优先降低()的故障率。

低压配电系统中保护电气的选择和应用【摘要】目前，低压配电系统中保护电气的选择问题引起了人们的广泛关注。

电气的正确选择能够保证低压配电系统的安全性。

本文从低压配电系统的组成、低压配电系统中保护电气设备选择的基本原则及低压配电系统中电气设备在实际应用中的分析等几个方面进行了分析。

【关键词】轨道交通；接触网；跳闸前言随着经济的快速发展，配电系统占据着主导的位置。

电气的正确选择直接影响着低压配电系统的安全质量。

虽然我们在选择电气设备的方法上取得了一定的成果，但在实际的低压配电系统中，我们依然存在着不足和需要改进的地方。

在经济突飞猛进的新时期，低压配电系统中要加强电气应用，选择有利于低压配电系统的保护电气，对低压配电系统起到了重要的意义。

二、低压配电系统的组成降压变电所，输电线路和用电设备是低压配电系统的主要组成部分。

1、降压变压器和高压断路器是降压变电所的最重要的组成部分之一。

降压变压器通常选用容量315KV A，变比为10/0.4KV的干式变压器。

高压断路器具有良好的开断性能和灭弧能力等特点，可接通和分断过短路和电流负荷。

2、低压断路器和输电线路是构成低压配电线路的主要部分。

其中，低压断路器能在正常情况下接通和切断电路，具有多种保护功能。

输电线路通常采用的是裸导线架设，10KV及以下采用铜（铝）芯聚氯乙烯绝缘架空电缆。

3、三相用电设备和单相用电设备是居民建筑用电设备的主要两种类型。

前者只有接在三相电源上才可能正常工作，三相电机、空调机、风机水泵等属于这类用电设备，此类设备的每相阻抗相等，被称为三相对称性负载。

后者只需接在单相电源上就能工作，照明灯、家用电器等属于这类设备。

对于降压变电器来说，由于多个单相用电设备各相阻抗一般不相等，他们可以组成三相非对称负载。

三、低压配电系统中保护电气设备选择的基本原则1、按电气设备正常工作的情况来选择电气设备的额定电压和额定电流。

当选择一种电气设备的时候,首先应确定电气设备正常工作时的额定电压应符合装设地点电网提供的额定电压,且额定电压应不小于或者等于正常工作时可能出现的最大工作电压；电气设备的额定电流；也应不小于或者等于正常工作时最大的负荷电流。

低压成套开关设备的可靠性分析摘要：本论文旨在对低压成套开关设备的可靠性进行分析。

通过对现有文献资料和相关数据的调研和整理，我们采用了故障树分析方法来评估该设备的可靠性。

研究发现，低压成套开关设备的可靠性主要受到组件质量、设计缺陷和运行环境等因素的影响。

通过对关键组件进行可靠性改进和优化设计，可以显著提高设备的可靠性。

此外，有效的维护和管理策略也对设备的可靠性具有重要影响。

我们的研究结果对低压成套开关设备的设计、生产和维护具有一定的指导意义。

关键词：成套开关设备；低压；管理策略引言本论文旨在对低压成套开关设备的可靠性进行分析。

随着电力供需的不断增长，对低压成套开关设备的可靠性要求也越来越高。

然而，目前对该设备的可靠性研究尚不充分。

因此，本文通过文献综述和故障树分析方法，深入探讨了该设备的可靠性评估及其受影响因素。

研究结果表明，组件质量、设计缺陷和运行环境等因素对设备可靠性具有重要影响。

通过改进关键组件和优化设计，以及实施有效的维护与管理策略，可以有效提高设备的可靠性。

本研究对低压成套开关设备的设计、生产和维护提供了重要的参考价值。

1.低压成套开关设备的可靠性研究现状目前，低压成套开关设备的可靠性研究相对较少，主要集中在高压电器领域。

虽然有一些关于低压成套开关设备的可靠性方面的研究存在，但还未形成系统性的研究体系。

现有研究主要包括故障模式与可用性分析、设备寿命评估和维护策略等方面。

然而，这些研究还未能充分涵盖低压成套开关设备的整体可靠性问题。

尚缺乏系统性的评估方法和综合分析，以及对影响可靠性的因素的全面研究。

现有研究仍存在一定的局限性和研究空白，需要进一步深入研究。

因此，未来的研究可以通过采用更为综合和系统的评估方法，如故障树分析、可靠性块图等，来全面分析和评估低压成套开关设备的可靠性。

同时，对运行环境、组件质量和设计优化等方面的研究也亟待展开，以进一步提高低压成套开关设备的可靠性水平。

2.设备可靠性的影响因素设备可靠性受多种因素影响。

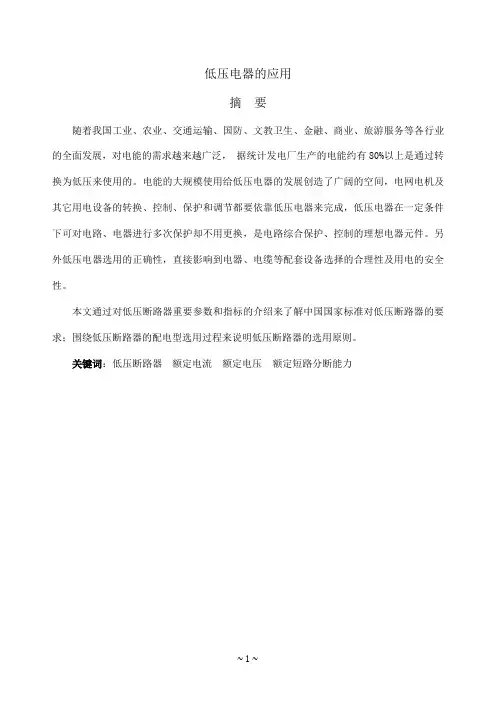

低压电器的应用摘要随着我国工业、农业、交通运输、国防、文教卫生、金融、商业、旅游服务等各行业的全面发展，对电能的需求越来越广泛，据统计发电厂生产的电能约有80%以上是通过转换为低压来使用的。

电能的大规模使用给低压电器的发展创造了广阔的空间，电网电机及其它用电设备的转换、控制、保护和调节都要依靠低压电器来完成，低压电器在一定条件下可对电路、电器进行多次保护却不用更换，是电路综合保护、控制的理想电器元件。

另外低压电器选用的正确性，直接影响到电器、电缆等配套设备选择的合理性及用电的安全性。

本文通过对低压断路器重要参数和指标的介绍来了解中国国家标准对低压断路器的要求；围绕低压断路器的配电型选用过程来说明低压断路器的选用原则。

关键词：低压断路器额定电流额定电压额定短路分断能力Selection of low-voltage circuit breakerAbstractWith the all-round development of China's industry, agriculture, transportation, defense, education, health, finance, commerce, tourism and other service industries, the demand for electricity more widely. according to statistics produced by the power plant, about 80% are by converting to a low voltage use. The massive use of energy to the development of low-voltage electrical appliances to create a vast space, power motors and other electrical equipment conversion, control, protection and regulation must rely on low-voltage electrical appliances to complete. under certain conditions, low voltage electrical circuits protect electrical multiple without replaced. It is ideal electrical components for electrical control. Another selection of low-voltage electrical correctness, directly affect the electrical cables and other equipment selection reasonableness and electrical safety.In this paper, low-voltage circuit breakers for the introduction of key parameters and indicators to understand the Chinese national standard low-voltage circuit breakers requirements; around the low-voltage circuit breaker of the distribution-based selection process to demonstrate the principle of selection of low-voltage circuit breakers.Key words: low-voltage circuit breaker rated voltage Rated current Rated short-circuit breaking capacity目录绪论 (1)第1章低压断路器重要参数和指标 (3)1.1低压断路器的概念及通常分类 (3)1.2低压断路器的重要参数指标 (4)1.2.1额定电流 (4)1.2.2额定电压 (4)1.2.3短路特性 (5)1.2.4使用类别 (6)第2章低压断路器工作原理 (7)2.1塑壳式断路器主要结构 (7)2.1.1触头系统 (7)2.1.2灭弧系统 (9)2.1.3过载脱扣器 (9)2.1.4短路脱扣器 (9)2.1.5传动机构 (10)2.1.6转轴 (10)2.1.7绝缘外壳 (10)2.2塑壳式断路器工作原理 (11)2.2.1脱扣器为热动—电磁型的塑壳式断路器 (11)2.2.2脱扣器为电子式型塑壳式断路器 (13)2.2.3智能型可通信塑壳断路器 (15)2.2.4带剩余电流保护塑壳断路器 (17)第3章低压断路器的选用 (20)3.1低压电网产生故障的原因与分析 (20)3.1.1低压配电网络短路电流估算 (20)3.1.2有关相线接地的短路电流 (22)3.1.3中性线电流 (23)3.2断路器的额定电流的选择 (25)3.2.1配电保护型断路器额定电流的选择 (25)3.2.2电动机保护型额定电流的选择 (25)总结 (27)参考文献 (28)绪论低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备，低压电器元件的质量将直接影响到低压供电系统的可靠性。

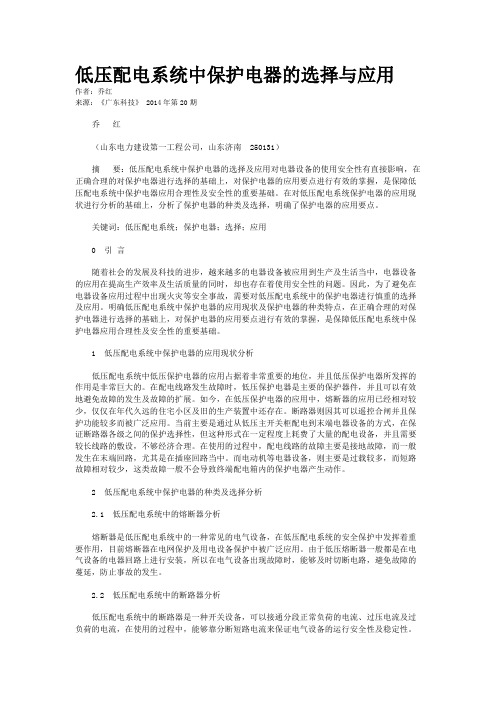

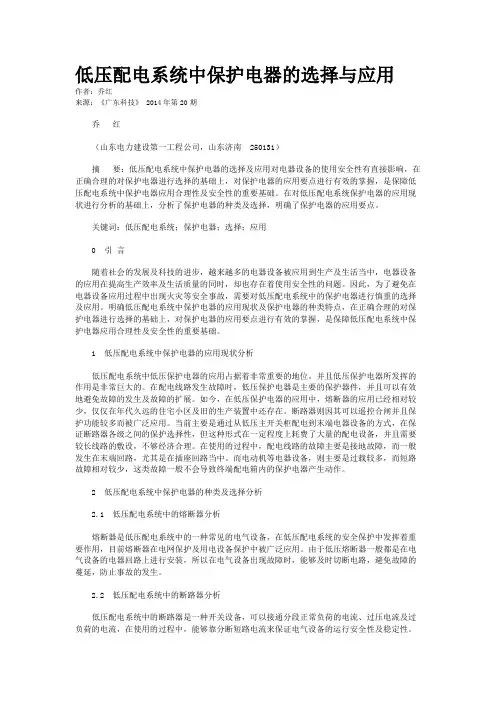

低压配电系统中保护电器的选择与应用作者：乔红来源：《广东科技》 2014年第20期乔红（山东电力建设第一工程公司，山东济南 250131）摘要：低压配电系统中保护电器的选择及应用对电器设备的使用安全性有直接影响，在正确合理的对保护电器进行选择的基础上，对保护电器的应用要点进行有效的掌握，是保障低压配电系统中保护电器应用合理性及安全性的重要基础。

在对低压配电系统保护电器的应用现状进行分析的基础上，分析了保护电器的种类及选择，明确了保护电器的应用要点。

关键词：低压配电系统；保护电器；选择；应用0 引言随着社会的发展及科技的进步，越来越多的电器设备被应用到生产及生活当中，电器设备的应用在提高生产效率及生活质量的同时，却也存在着使用安全性的问题。

因此，为了避免在电器设备应用过程中出现火灾等安全事故，需要对低压配电系统中的保护电器进行慎重的选择及应用。

明确低压配电系统中保护电器的应用现状及保护电器的种类特点，在正确合理的对保护电器进行选择的基础上，对保护电器的应用要点进行有效的掌握，是保障低压配电系统中保护电器应用合理性及安全性的重要基础。

1 低压配电系统中保护电器的应用现状分析低压配电系统中低压保护电器的应用占据着非常重要的地位，并且低压保护电器所发挥的作用是非常巨大的。

在配电线路发生故障时，低压保护电器是主要的保护器件，并且可以有效地避免故障的发生及故障的扩展。

如今，在低压保护电器的应用中，熔断器的应用已经相对较少，仅仅在年代久远的住宅小区及旧的生产装置中还存在。

断路器则因其可以遥控合闸并且保护功能较多而被广泛应用。

当前主要是通过从低压主开关柜配电到末端电器设备的方式，在保证断路器各级之间的保护选择性，但这种形式在一定程度上耗费了大量的配电设备，并且需要较长线路的敷设，不够经济合理。

在使用的过程中，配电线路的故障主要是接地故障，而一般发生在末端回路，尤其是在插座回路当中。

而电动机等电器设备，则主要是过载较多，而短路故障相对较少，这类故障一般不会导致终端配电箱内的保护电器产生动作。

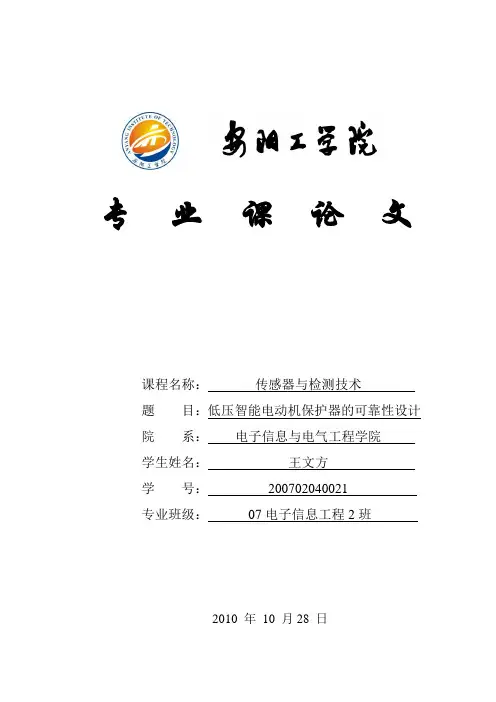

专业课论文课程名称：传感器与检测技术题目：低压智能电动机保护器的可靠性设计院系：电子信息与电气工程学院学生姓名：王文方学号：200702040021专业班级：07电子信息工程2班2010 年10 月28 日低压智能电动机保护器的可靠性设计摘要：针对低压智能电动机保护器在实际使用中遇到的各种电磁兼容问题，根据微处理器系统的特点从硬件和软件两个方面，提出了抗干扰方法，获得了良好的EMC性能。

关键词：微处理器；EMC电磁兼容性；软件；硬件；抗干扰1、引言电动机作为一种拖动机械因具有结构简单、价格低廉、使用维护方便等优点，在国民经济各个方面被广泛采用。

在当代，随着电子技术的发展和智能电动机保护器技术的成熟而普及率越来越高。

智能电动机保护器采用了微处理器技术，不仅解决了传统的热继整定粗糙、不能实现断相保护，重复性差、测量参数误差大的缺点。

保护器通过电流来判断断相故障，软件模拟热积累过程的方法来实现过载保护等方法保证了电机的可靠运行，而微处理器强大的扩展性包括开关量输入、继电器输出，4~20mA变送输出、RS485通讯等很好的满足了控制系统的“四遥”功能。

电动机保护器提高了电动机运行的可靠性和系统智能化要求，因此保护器的可靠运行起着举足轻重的作用，同时也对保护器抗外界干扰提出了比较现实的要求。

下面就从硬件和软件两个方面提出可靠性设计。

2、硬件可靠性设计2.1 微处理的选择采用Freescale公司的高性能处理器MC9S08A W60。

MC9S08A W60是Freescale公司一款基于S08内核的高度节能型处理器，是第一款认可用于汽车市场的微控制器。

可应用在家电、汽车、工业控制等场合，具有业内最佳的EMC性能。

2.2电源端滤波处理利用电磁原理进行硬件电路滤波是提高保护器EMC的有效方法。

线路如下图，经热敏电阻t、压敏电阻RV1、电感L1、L2、差模电容C1、共模电感L3、共模电容C2、C3组成的两级滤波处理，很好的隔离了由于电源端的输入和输出干扰。

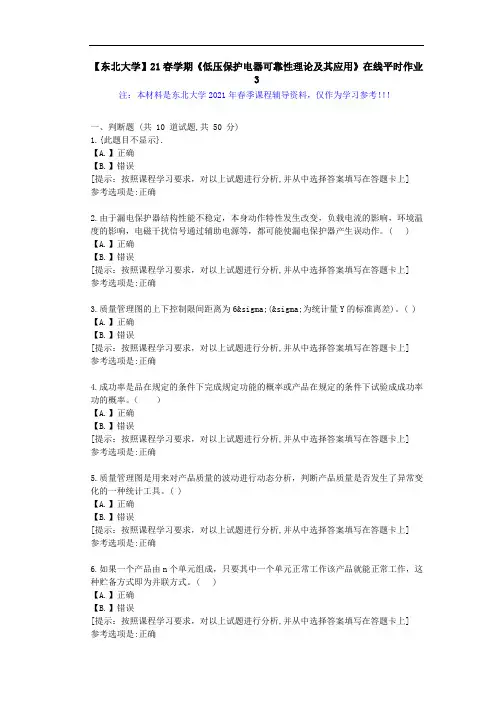

【东北大学】21春学期《低压保护电器可靠性理论及其应用》在线平时作业3注：本材料是东北大学2021年春季课程辅导资料，仅作为学习参考！！！一、判断题 (共 10 道试题,共 50 分)1.{此题目不显示}.【A.】正确【B.】错误[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:正确2.由于漏电保护器结构性能不稳定，本身动作特性发生改变，负载电流的影响，环境温度的影响，电磁干扰信号通过辅助电源等，都可能使漏电保护器产生误动作。

( ) 【A.】正确【B.】错误[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:正确3.质量管理图的上下控制限间距离为6σ(σ为统计量Y的标准离差)。

( ) 【A.】正确【B.】错误[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:正确4.成功率是品在规定的条件下完成规定功能的概率或产品在规定的条件下试验成成功率功的概率。

（）【A.】正确【B.】错误[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:正确5.质量管理图是用来对产品质量的波动进行动态分析，判断产品质量是否发生了异常变化的一种统计工具。

( )【A.】正确【B.】错误[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:正确6.如果一个产品由n个单元组成，只要其中一个单元正常工作该产品就能正常工作，这种贮备方式即为并联方式。

( )【A.】正确【B.】错误[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:正确。
