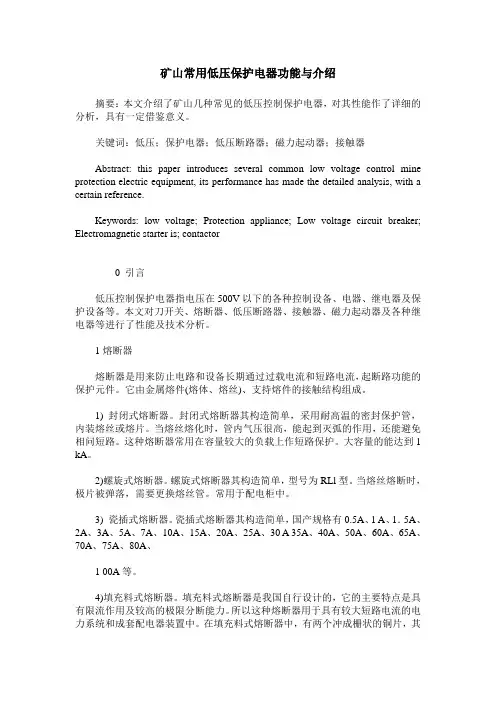

矿山常用低压保护电器功能与介绍摘要：本文介绍了矿山几种常见的低压控制保护电器，对其性能作了详细的分析，具有一定借鉴意义。

关键词：低压；保护电器；低压断路器；磁力起动器；接触器Abstract: this paper introduces several common low voltage control mine protection electric equipment, its performance has made the detailed analysis, with a certain reference.Keywords: low voltage; Protection appliance; Low voltage circuit breaker; Electromagnetic starter is; contactor0 引言低压控制保护电器指电压在500V以下的各种控制设备、电器、继电器及保护设备等。

本文对刀开关、熔断器、低压断路器、接触器、磁力起动器及各种继电器等进行了性能及技术分析。

1熔断器熔断器是用来防止电路和设备长期通过过载电流和短路电流，起断路功能的保护元件。

它由金属熔件(熔体、熔丝)、支持熔件的接触结构组成。

1) 封闭式熔断器。

封闭式熔断器其构造简单，采用耐高温的密封保护管，内装熔丝或熔片。

当熔丝熔化时，管内气压很高，能起到灭弧的作用，还能避免相问短路。

这种熔断器常用在容量较大的负载上作短路保护。

大容量的能达到1 kA。

2)螺旋式熔断器。

螺旋式熔断器其构造简单，型号为RLl型。

当熔丝熔断时，极片被弹落，需要更换熔丝管。

常用于配电柜中。

3) 瓷插式熔断器。

瓷插式熔断器其构造简单，国产规格有0.5A、1 A、1．5A、2A、3A、5A、7A、10A、15A、20A、25A、30 A 35A、40A、50A、60A、65A、70A、75A、80A、1 00A等。

4)填充料式熔断器。

常见的12类低压电器介绍低压电器该如何定义呢？低压电器泽是指工作于交流50Hz，交流额定电压1200V以下、直流额定电压1500V以下，在该电压等级下起通断、保护、控制或调节作用的电器产品。

由于低压电器的使用范围广泛，因此也导致低压电器的种类、数量较多。

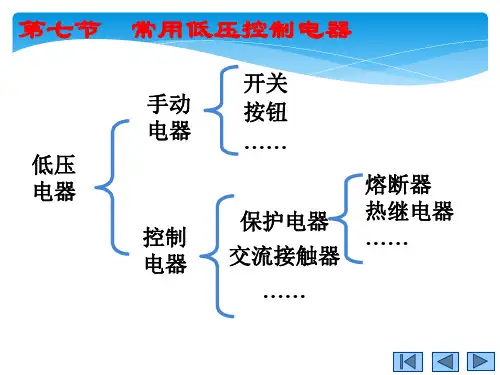

下面将以低压配电电器和低压控制电器两大类，来为大家介绍常见的低压电器产品。

低压配电电器的主要类型低压配电电器主要有刀开关、转换开关、熔断器、断路器等，对低压配电电器的主要技术要求是分断能力强、限流效果高、动稳定和热稳定性高、操作过电压低。

常见的有4类：（1）刀开关：包括大电流刀开关、熔断器式刀开关、开关板用刀开关、负荷开关。

主要用于电路隔离，也能接通和分断额定电流。

（2）转换开关：包括组合开关、换向开关。

用于两种以上电源或负载的转换和通断电路。

（3）断路器：包括框架式断路器。

用于线路过载、短路或欠压保护，也可用作不频繁接通和分断电路。

（4）熔断器：包括有填料熔断器、无填料熔断器、快速熔断器、自复熔断器。

用于线路或电气设备的短路和过载保护。

低压控制电器主要类型低压控制电器主要有接触器、控制继电器、起动器、主令电器等，对低压控制电器的主要技术要求是适当的转换能力、操作频率高、电寿命和机械寿命长等。

常见的有8类：（1）接触器：包括交流接触器和直流接触器。

主要用于远距离频繁起动或控制电动机，接通和分断正常工作的电路。

（2）控制继电器：包括电流继电器、电压继电器、时间继电器、中间继电器、热继电器。

主要用于控制其他电器或做主电路的保护。

（3）起动器：包括磁力起动器和减压起动器。

主要用于电动机的起动和正反向控制。

（4）控制器：包括凸轮控制器和平面控制器。

主要用于电气控制设备中转换主回路或励磁回路的接法，以达到电动机起动、换向和调速的目的。

（5）主令电器：包括按钮、限位开关、微动开关、万能转换开关。

主要用于接通和分断控制电器。

（6）电阻器：铁基合金电阻。

用于改变电路的电压、电流等参数或变电能为热能。

电气工程知识：常用低压控制和保护电器有什么低压电器指电压在500V以下的各种控制设备、继电器及保护设备等。

用的低压电器设备有刀开关、熔断器、低压断路器、接触器、磁力启动器及各种继电器等。

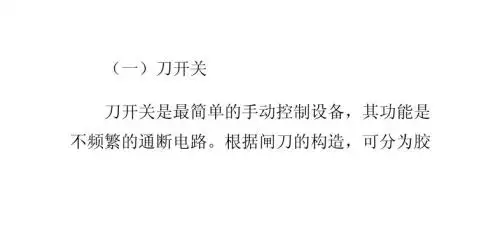

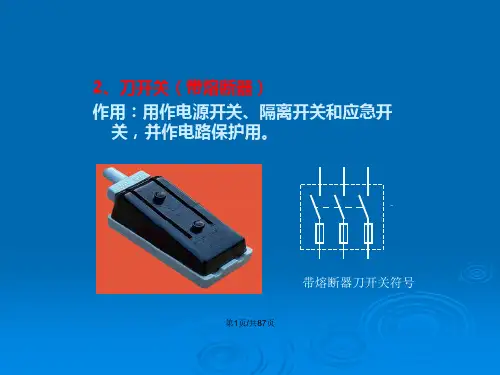

1、刀开关铁壳刀开关的主要特点是：有灭弧能力；有铁壳保护和联锁装置（即带电时不能开门），所以操作安全；有短路保护能力；只用在不频繁操作的场合。

铁壳刀开关容量选择一般为电动机额定电流的3倍。

2、低压断路器曾称自动开关或空开。

它除具有全负荷分断能力外，还具有短路保护、过载保护和失欠电压保护等功能，并且具有很好的灭弧能力。

常用作配电箱中的总开关或分路开关。

3、接触器接触器也称为电磁开关，它是利用电磁铁的吸力来控制触头动作的。

接触器按其电流可分为直流接触器和交流接触器两类，工程中常用交流接触器。

接触器主要技术数据有额定电压、额定电流（均指主触头）、电磁线圈额定电压等。

应用中一般选其额定电流大于负载工作电流，通常负载额定电流为接触器额定电流的70％－80％。

交流接触器的主要特点如下。

（l）它是用按钮控制电磁线圈的，电流很小，控制安全可靠。

当环境潮湿时，可选用电磁线圈电压为36V的安全电压进行控制。

（2）电磁力动作迅速，可以频繁操作，常用接触器控制电动机负荷运行。

（3）可以用附加按钮实现多处控制一台电动机或遥控功能。

（4）具有失电压或欠电压保护作用，当电压过低时，接触器自动断电。

4、磁力起动器磁力起动器由接触器、按钮和热继电器组成。

它具有接触器的一切特点，且具有热继电器保护作用，有的还具有可逆运行功能。

低压控制电器直接控制主电路，都有一定的灭弧能力。

通常采用的灭弧方法有磁吹式灭弧和栅片灭弧，后者是工程中低压电器的常用灭弧方法。
