低压保护电器的选择与整定

浅析低压电动机保护断路器的选型摘要：本文从电动机保护断路器的类型及特点、鼠笼式异步电动机的起动特性、电动机保护断路器脱扣曲线以及电动机保护断路器等几个方面来分析，为断路器选型和保护整定提供参考。

关键词：电动机保护；断路器；整定值引言现阶段电动机运行工况复杂，配电保护繁琐。

断路器避免误动，准确切除故障是选型的重中之重。

本文从电动机保护断路器的类型及特点、鼠笼式异步电动机的起动特性、断路器脱扣曲线分析等几个方面结合实际案例，为断路器选型提供一种简易计算方法。

1电动机保护断路器的类型及特点1.1电动机保护断路器有两大类：第一类，兼具过载保护和短路保护功能，脱扣器类型为热磁式和电子式。

第二类，只具有短路保护功能，短路保护元器件为磁脱扣线圈，也称单磁保护。

1.2电动机保护断路器有两大特点：第一个特点，除了遵循GB 14048.2-2008外，过载保护的反时限特性必须满足GB 14048.4-2010标准的要求，即约定不脱扣电流和约定约定脱扣电流对应的时间，还需要满足过载继电器的脱扣级别要求。

配电断路器过载保护曲线遵循的是GB 14048.2-2008标准中反时限断开特性。

第二个特点是磁保护或瞬时保护整定值相对配电型断路器高，一般12~15In 甚至更高，目的是为了躲过电动机起动时在第一个半波出现的接通电流峰值，避免磁保护误动作；配电型断路器的瞬时整定一般为10In。

2鼠笼式异步电动机的起动特性断路器的保护特性需要与电动机的工作特性相匹配。

如图1所示左侧曲线为鼠笼式电动机起动特性曲线，电机起动电流通常为4~8.4In，峰值发生在第一个半波，在第二、第三周波内急剧衰减。

右侧反时限脱扣曲线为保护电器过载保护曲线。

从图可知反时限脱扣曲线需保持在电动机正常运行电流和起动电流的上方，磁保护或瞬时保护整定值Irm＞I"d。

In为电动机额定电流（有效值）Id为电动机起动电流（有效值）I"d为接通电流峰值（峰值）图1 断路器与电动机特性曲线对比3电动机保护断路器脱扣曲线分析3.1热磁式电动机保护断路器以额定电流23A断路器为例，热脱扣范围为17~23A，磁脱扣电流为327A±20%。

接触器的类型应根据电路中负载电流的种类来选择。

即交流负载应选用交流接触器，直流负载应选用直流接触器。

根据使用类别选用相应系列产品，接触器产品系列是按使用类别设计的，所以应根据接触器负担的工作任务来选择相应的使用类别。

若电机承担一般任务，其接触器可选AC-3类；若承担重任务可选用AC-4。

如选用AC-3类用于重任务时，应降低容量使用，例如，AC-3设计的控制4KW电动机的接触器，用于重任务时，应降低一个容量的等级，只能控制2.2KW电动机等。

直流接触器的选择类别与交流接触器类似。

2.接触器主触点的额定电压选择被选用的接触器主触点的额定电压应大于或等于负载的额定电压。

3.接触器主触点额定电流的选择In=Pn×103/√3Uncosφ·η式中，Pn为电动机功率（KW），Un为电动机额定线电压（V）cosφ为电动机功率因数，其值大约在0.85-0.9之间。

η为电机的效率，其值一般在0.8-0.9之间。

在选用接触器时，其额定电流应大于计算值。

也可以根据电气设备手册给出的被控电动机的容量和接触器额定电流对应的数据选择。

在已知接触器主触点额定电流的情况下，可以计算出所控制电动机的功率。

例如，CJ20-63型交流接触器在380V时的额定工作电流为63A，故它在380V时能控制的电动机的功率为Pn=√3×380V×63A×0.9×10-3=33KW其中，cosφ、η均取0.9。

由此可见，在380V的情况下，63A的接触器的额定控制功率为33KW。

在实际应用中，接触器主触点的额定电流也常常按下面的经验公式计算In=Pn×103/KUn式中，K为经验系数，取1-1.4。

在确定接触器主触点电流等级时，如果接触器的使用类别与所控制负载的工作任务相对应时，一般应使主触点的电流等级与所控制的负载相当，或者稍大一些。

如果不对应，例如用AC-3类的接触器控制AC-3与AC-4混合类负载时，则需降低电流等级使用。

低压断路器整定一、意义1、躲过线路正常电流，当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器：选择不同额定电流的断路器2、可调动作定值断路器：选择合适额定电流的断路器，调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护：⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.OR≥I30。

⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。

低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。

瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk，即Iop o ≥Krel·Ipk，式中Krel为可靠系数。

在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；②短延时过流脱扣器动作电流和动作时间的整定。

短延时过流脱扣器的动作电流Iop s ，也应躲过线路的尖峰电流Ipk，即Iop s ≥Krel·Ipk，式中Krel为可靠系数。

短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；③长延时过流脱扣器动作电流和动作时间的整定。

长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30，即Iop l ≥Krel.I30，式中Krel为可靠系数。

长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作；④过流脱扣器的动作电流与被保护线路的配合要求。

为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其低压断路器不跳闸事故的发生，低压断路器过流脱扣器的动作电流Iop应符合公式的要求，Iop≤Kol.Ial，式中Ial—绝缘线缆的允许载流量；Kol—绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5；对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。

低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。

低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。

对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。

１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。

１）熔断器的型号很多，一般根据使用场所的条件进行选择。

ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。

额定电流为１５～１０００Ａ。

Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。

ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。

额定电流为１～２００Ａ。

ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。

尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。

额定电流为50～1000Ａ。

ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。

低压断路器的选用和整定原则及方法【摘要】本文阐述了低压配电系统断路器选用和整定方法和原则，有助于发挥其控制、测量和保护作用，有利于低压配电系统安全、可靠、连续运行。

【关键词】断路器；选型；整定；方法；原则低压配电系统的主要任务是确保其安全、可靠、连续运行，出现故障时尽快切除故障回路并保证非故障回路正常运行。

随着电气技术发展，低压断路器已逐步实现了智能化、模块化和小型化，合理选择并整定低压断路器，有助于发挥其控制、测量和保护作用，也是保证上述要求的重要环节。

四川维尼纶厂30万吨/年醋酸乙烯项目低压配电系统按照中石化框架协议采购ABB低压开关柜，柜内配ABB E系列框架断路器和T系列塑壳断路器。

下面详细阐述本项目低压各级断路器的选用和整定原则及方法。

一、低压各级断路器的选用原则和方法低压断路器最常见负载有配电类、电动机类和家用电器类三类，应根据不同的负载性质及要求选用不同保护特性的断路器。

配电线路应选用配电型断路器，配电型断路器有选择性与非择性之分。

电动机保护型断路器只要有过载长延时和短路瞬时的两段保护性，可选用非选择性断路器。

家用和类似场所的保护型断路器是一种额定电流在63 A以下的小型非选择性断路器。

低压断路器选用的主要原则有：（1）根据低压配电系统的负载性质、故障类别以及对线路保护的要求，来确定选用的断路器类型。

（2）断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应，断路器的额定电流不应小于所在回路的负载计算电流。

（3）断路器应适应所在场所的环境条件。

（4）断路器应满足短路条件下的动稳定、热稳定要求，用于断开短路电流时应满足短路条件下的通断能力。

在低压配电系统中，要保证上、下两级断路器之间选择性动作，一般上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，利用短延时脱扣器的延时动作或延时动作时间的不同以获得选择性。

对于重要负荷的配电线路上下级间的断路器应采用选择性保护断路器。

元件。
在保护要求方面 ， 若从动作掉闸时 间来看 ， Ｄ Ｚ型断路器 的相对 于Ｄ Ｗ 型断路器 的来说较快 ， 大概在 ０ ． ０ ２ ｓ 左右。 若从极限分断 电流 能 力来 看 ， Ｄ Ｚ型 断路 器 要强 于 Ｄ Ｗ 型断 路 器 。 若 从 结 构来 看 ， Ｄ Ｚ型 下。 断路器表现为封闭式结构 ，而 Ｄ Ｗ 型断路器则表现 为外露式结构 ， ２船 用低 压 保 护 电器 选择 与 整定 时 应 注 意 的问题 相 对 来说 ， 前 者 更 具安 全 性 。 ２ ． １熔 断器 选择 与 整定 时 需 要 注意 的 问题 ２ ． ２ ． ２重 视 断路 器 的整 定 ２ ． １ ． １重 视熔 断 器 的选 型 在 脱 扣 器 短 延 时 或 瞬 时 整 定 中 ，通 常 可 以采 用 Ｉ ｓ ≥１ ． １（ Ｉ ＋ 熔断器一般由熔断管、 溶体熔体 、 静触座等部分构成。 由于其型 １ ． ３ ５ Ｋ Ｉ ） （ 其 中， Ｉ 线路负载电流 ， Ｋ为 电机 起 动 电 流倍 数 ， Ｉ 为最 大 号较多 ， 在选 型 时 ， 需要 从 工 作 电 流 、 被保 护 线 路 性 质 和熔 体拆 装形 容量 电机额 定 电 流 ） 公式 来 确 定 。 式等几个方面加以考虑。 在脱扣器长延 时的电流整定 中， 可 以采 用 Ｉ ≥（ １ ． Ｏ ５ ～ １ ． １ ） Ｉ （ 其 在 工 作 电 流方 面 ， 若 工 作 电 流较 大 ， 应 该 选用 Ｒ Ｔ Ｏ型 等 开 断 容 中 ， Ｉ 为 电路 额定 电流 ） 来 取值 。 量 大 的 熔 断器 ， 反之 ， 可 以采 用 Ｒ ＭＩ Ｏ型 、 Ｒ Ｃ １ 型和 Ｒ Ｌ型等 熔 断器 。 在脱扣器动作值 的整定 中， 通常可以采用从 ０到所取 的值逐步 在被保护线路性质方面 ，一般线路的出 口端要选用 Ｒ Ｔ Ｏ型等具有 增加电流的方式 ， 来调节并使脱扣器动作 ， 或是采用 自耦变压器 ， 在 较大分断能力 、 较高短路和过载保护性能的熔断器 ； 线路末端或是 完成试验电路电流达到计算值的调节之后 ， 固定 自耦变压器调节手 小分支线路 的电气设备上 ，可以选用具备过载保护和短路保护 的 柄 ， 电路 分断 ， 再 将 所 选择 的断 路 器 接人 ， 然后 接 通 电源 。通 过 反 复 Ｒ Ｃ １ 型熔 断 器 。 此外 ， Ｒ Ｓ Ｏ型快 速 熔断 器 ， 可 以 考虑 在半 导 体 整 流元 试 验 ， 直 至 断路 器 刚好 动 作 。 件等装置使用。 ３结 束 语 在熔体拆装形式方面 ， 易于 出故障的地方 ， 考虑 到要经 常更换 通 过 对 船用 低 压 保 护 电器 选 择 与 整定 时 的注 意 事项 进 行 讨 论 ， 熔丝， 可 以选 用 螺 旋 式 Ｒ Ｌ型 、 管式 Ｒ Ｍ１ ０型 和 瓷 插 式 Ｒ Ｃ １型 等可 加深 掌 握船 用 低 压保 护 电 器安 全 性 能 ， 能 够 为选 择和 整 定 船 用 低压 拆 式 熔 断器 。 保护 电器提 供 一 些建 议 和 保 障 ， 最 大 限度 减 少 和 预 防船 用 低 压 保 护 ２ ． １ ． ２重 视 熔 断器 额定 电流 的选 择 电器 在 实 际使 用 期 间带 来 的一 些 不 必要 安 全 事故 。 此 阶 段需 要 注意 电动 机 回路 、 半 导 体 整 流 器 件 回路 、 与 导 线 及 参 考文 献 电缆 的配合 等 场 合 中 的额定 电流 的选 择 。 ［ １ 】 魏 寰波． 船 用低 压保 护 电器 选择 与整 定 时 应 注 意 的 问题 【 Ｊ 】 ． 船 电技 在 电动 机 回路 中 ， 熔 断 器 的 额 定 电流 Ｉ ＝ （ １ ． ５ — ２ ． ５ ） Ｉ ， 其中， Ｉ 为 术 ， ２ ０ ０ ７ ， １ ２ （ ４ ） ． 电动机额定电流 。 在轻载起动或是起动时间短的情况下 ， 应取值 １ ． ５ 【 ２ 】 许遵丰． ９ ４ Ｔ Ｅ Ｕ敞 口 集 装 箱船 保 护 电 器协 调 动 作 分 析 【 Ｊ １ ． 广 东造 进行计算 ， 在重载起动 、 起动时间长和起动次数多的情况下 ， 则应该 船 ， ２ ０ １ ２ ， １ ０ （ １ ） ． 采用 ２ ． ５值计 算 。 【 ３ ］ 张伟 ， 高伟 ， 张 国军 ． 低压保 护 电器的选择 和整 定［ Ｊ ］ ． 河 南科 技 ， ０ １ １ ， １ ２ （ １ ８ ） ． 在半导体整流器件 回路中 ， 为提供过载或短路保 护 ， 一般应该 ２ 选 用 快 速熔 断器 ， 例如 Ｒ Ｏ Ｓ 型 。同 时 ， 还需 要 注 意 快 速 熔 断 器 的额 作 者 简介 ： 王光军（ １ ９ ６ ５ ， ３ 一 ） ， 男， 南 京人 ， １ ９ ８ ６年 毕 业 于西 安 交 定 电流和半导体额定电流的关系 ， 即熔断器有效值与半导体平均值 通 大 学 自控 专 业 ， 本科。 现在 南京 高精 船 用 设备 有 限公 司 工作 ， 工程 的 比值 为 １ ． ５ ７ ， 从而 为 熔 断器 选 择相 应 的熔 体 容 量 等级 。 师 。从 事 电 气控 制设 备研 发 工作 。 在 与导 线 及 电缆 的配合 中 ，可 以通 过 Ｉ ≤Ｋ Ｊ 比较额 定 电流 和 赵 良法（ １ ９ ６ ５ ， ８ 一 ） ， 南京 人 ， 高级工程师 ， 硕士， 研 究生， 计 算 机 导线 过 负荷 倍 数 与允 许 电 流 ， 来确 定 合 适 的熔 断器 额 定 电 流 。一 般 测 控 方 向 动力支线的 Ｋ 取值 为 ２ ． ５ ， 动力 干 线 的 Ｋ 取值 为 １ ． ５ ， 照明的 Ｋ 取 值为 １ ， 而爆炸危险场合的过负荷倍数则取值为 ０ ． ８ 。 ２ ． ２断路器选择与整定时需要注意的问题 ２ ． ２ ． １重 视 断路 器 的选 型 断路器的选型一般要注意断路器 的容量、脱扣器使 用要求 、 合 闸要求 、 调整过载脱扣要求和保护要求等几个方面。 在容量方面 ，断路器额定 电流等级 的 Ｄ Ｗ 系列分为 ２ ０ ０ 、 ４ ０ ０ 、

低压断路器的常见故障及处理方法
故障现象 可能原因 处理方法
欠压脱扣器无电压或线圈损坏 不能合闸
储能弹簧变形 反作用弹簧力过大
检查施加电压或更换线圈
更换储能弹簧 重新调整
操作机构不能复位再扣
热脱扣器双金属片损坏 电流达到整定值， 电磁脱扣器的衔铁与铁心距离 断路器不动作 太大或电磁线圈损坏 主触头熔焊 启动电动机时断 路器立即分断 断路器闭合后一 定时间自行分断 电磁脱扣器瞬时整定值过小
低压断路器
2 ）当配电线路不考虑电动机的起动电流 时，按下式计算整定值 I szd KI jf 式中 I jf ——配电线路的尖峰电流，A； K ——可靠系数，一般取1.35。 3）当配电线路考虑电动机的起动电流时， 按下式计算整定值 I szd KI SMz （4） 式中 ——正常工作电流和可能出现的自起 I SMz 动电机 的起动电流的总和，A。
低压断路器
断路器的保护定值 （1）长延时脱扣器的电流整定值，动 作时间可以不小于10s；长延时脱扣器只 能作过载保护。 （2）短延时脱扣器的电流整定值，动 作时间约为0.1～0.4s；短延时脱扣器可 以作短路保护，也可以作过载保护。 （3）瞬时脱扣器的电流整定值，其动 作时间约为0.02s。瞬时脱扣器一般用作 短路保护。
自动空气断路器(自动开关)
可实现短路、过载、失压保护。 锁钩
释放弹簧
过流 脱扣器
欠压 脱扣器
主触点 手动闭合
动画
连杆装置
衔铁释放
自动空气断路器原理图
断路器的保护及选择要点
• 额定电流在600A以下，且短路电流不大时，可选用塑壳 断路器；额定电流较大，短路电流亦较大时，应选用万能 式断路器。 一般选用原则为： (1)断路器额定电流≥负载工作电流； (2)断路器额定电压≥电源和负载的额定电压； (3)断路器脱扣器额定电流≥负载工作电流； (4)断路器极限通断能力≥电路最大短路电流； (5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣 器整定电流≥1.25； • (6)断路器欠电压脱扣器额定电压=线路额定电压。

低压配电用保护电器包括断路器和熔断器两种，而断路器又有非选择型和选择型 两类。配电系统有树干式、放射式和混合式等几种。保护的级数多少也不同，少 至一、二级，多至六、七级。
下面以图１所示意的配电系统说明不同位置保护电器选型。 （１）配电干线首端保护电器（图１中的ＣＢ１）：


（２）配电干线第二级保护电器（图１中ＲＤ２）：一般宜用熔断器。 （３）末端电路，即直接接至用电设备的线路保护电路（如图１中的ＣＢ４）， 通常使用非选择型断路器，必要时，也可用熔断器（如ＲＤ４），这里接笼型电 动机，最好用ａＭ型熔断器； （４）末端电路的上一级线路保护电器（图１中的ＲＤ３）：使用熔断器为好。 当所供电的用电设备不多，突然断电影响不大时，也可使用非选择型断路器； （５）为保证选择性动作，多级配电线路的中间各级（图１中的ＲＤ２、ＲＤ３） 最好选用熔断器。
（３）交流断路器的短路接通和分断能力的关系：两者的比值应不小于１．５～ ２．２，按短路分断能力大小和不同功率因数决定； （４）额定短时耐受电流（Ｉｃｗ）：对于交流，Ｉｃｗ为有效值，Ｉｃｗ值应不小 于断路器额定电流Ｉｎ的１２倍，且不得小于５ｋＡ，最大不超过３０ｋＡ。与 Ｉｃｗ相应的短延时不应小于０.０５ｓ，可选取０.０５ｓ、０.１ｓ、０.２５ｓ、 ０.５ｓ和1.0ｓ几档。
3.3.3 IT系统的接地故障保护
当ＩＴ系统配电线路发生第一次接地故障时，应由绝缘监视电器发出报警信号， 其动作电流应符合下式要求： ＲＡ· ｄ≤５０Ｖ Ｉ （６） 式中： ＲＡ——外露可导电部分的接地极电阻（Ω）； Ｉｄ——第一次接地故障电流（Ａ）。 当ＩＴ系统的配电线路发生第二次异相接地故障时，应切断故障电路，并符合下 列要求： （１）当ＩＴ系统不引出Ｎ线，应在０．４ｓ内切断故障回路，并符合下列要求： ＺＳ· ａ≤ ( 3 / 2 ) 0.5 · Ｏ Ｉ Ｕ （７） 式中： ＺＳ——相线和ＰＥ线故障回路阻抗（Ω）； Ｉａ——保护电器切断故障回路的动作电流（Ａ）； 当ＩＴ系统引出Ｎ线，应在０．８ｓ内切断故障回路，并符合下式要求： ＺＳ· Ｉａ≤０．５· Ｏ Ｕ （８） 式中ＺＳ——包括相线、Ｎ线和ＰＥ线在内故障回路阻抗（Ω）。 建议ＩＴ系统不引出Ｎ线。

低压断路器的选型和整定断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。

（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。

框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A 的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。

在正常的条件下，可作为线路的不频繁转换之用。

1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。

框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。

（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。

辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。

部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。

塑壳式断路器一般用于配电馈线控制和保护，小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。

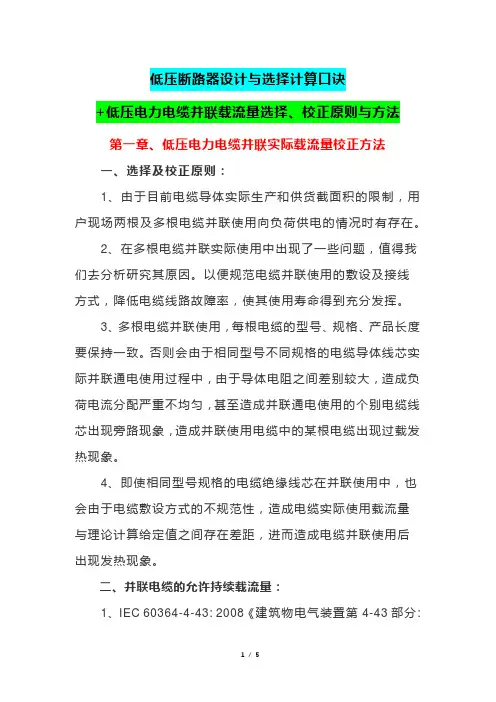

低压断路器设计与选择计算口诀+低压电力电缆并联载流量选择、校正原则与方法第一章、低压电力电缆并联实际载流量校正方法一、选择及校正原则：1、由于目前电缆导体实际生产和供货截面积的限制，用户现场两根及多根电缆并联使用向负荷供电的情况时有存在。

2、在多根电缆并联实际使用中出现了一些问题，值得我们去分析研究其原因。

以便规范电缆并联使用的敷设及接线方式，降低电缆线路故障率，使其使用寿命得到充分发挥。

3、多根电缆并联使用，每根电缆的型号、规格、产品长度要保持一致。

否则会由于相同型号不同规格的电缆导体线芯实际并联通电使用过程中，由于导体电阻之间差别较大，造成负荷电流分配严重不均匀，甚至造成并联通电使用的个别电缆线芯出现旁路现象，造成并联使用电缆中的某根电缆出现过载发热现象。

4、即使相同型号规格的电缆绝缘线芯在并联使用中，也会由于电缆敷设方式的不规范性，造成电缆实际使用载流量与理论计算给定值之间存在差距，进而造成电缆并联使用后出现发热现象。

二、并联电缆的允许持续载流量：1、IEC 60364-4-43: 2008《建筑物电气装置第4-43部分:安全防护过电流保护的措施》附录A2指出，并联导体回路的允许持续载流量是考虑了合适的组合及其他校正因素的每根导体允许持续载流量的总和。

2、并联电缆在实际敷设时，应根据电缆的数量、电缆间的间距及敷设环境，采用合适的载流量降低系数。

NEC规范第310.15( B)-( 3)条说明，在选取载流量降低系数时，并联导体中的每根载流导体应算作单独的1根载流导体。

3、由n根电缆组成的1组并联电缆应按n根电缆并行敷设来选取降低系数，即并联导体和单根导体并行敷设时的载流量降低系数取相同数值。

该系数可在GB 50217-2018 附录D 或GB/T16895.6-2014《建筑物电气装置第5部分: 电气设备的选择和安装第523节: 布线系统载流量》表52-E1～表52-E15中查得。

从表中可以看出，并联的导体数量越多，载流量降低系数取值越小，对并联电缆载流量的影响就越不利。

Id≥1.3Iset3 或Id≥1.3Iset2 或Id≥1.3Iset0 或Id≥1.3IsetG
同上
符号说明：
Ir--熔断器熔体额定电流,A Iset1--断路器反时限过流脱扣器整定电流，A Iset2--断路器短时限过流脱扣器整定电流，A Iset3--断路器瞬时过流脱扣器整定电流，A Iset0--断路器接地故障零序电流整定电值，A IsetG--断路器接地故障剩余电流整定值，A
断体的额定电流应再加大1～2级。 三、瞬动过电流脱扣器或过电流继电器瞬动元件的整定电流，应取电动机起动电流的2～2.5倍。
要求
过负载保护要求
保护电器上下级之间应有选择 性动作（A）表示上级，（B）
表示下级
保护电器应满足 分段能力要求
Ic≤Ir≤0.9Iz （用于Ir≥
16A）Ir≤12A 时： Ir≤ 0.76Iz Ir≤ 4A时： Ir≤

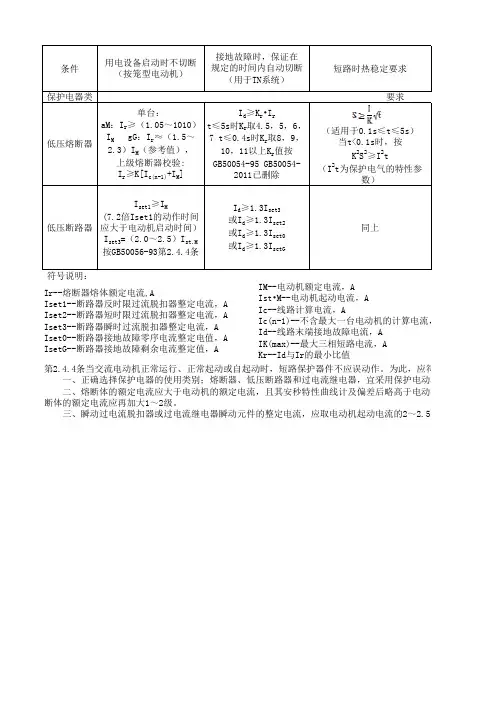

条件
用电设备启动时不切断 （按笼型电动机）
接地故障时，保证在 规定的时间内自动切断
（用于TN系统）
短路时热稳定要求
保护电器类
低压熔断器
单台：
≥Kr•Ir
aM：Ir≥（1.05～1010） t≤5s时Kr取4.5，5，6，
IM gG：Ir≈（1.5～ 7 t≤0.4s时Kr取8，9，
2.3）IM（参考值），
10，11以上Kr值按
上级熔断器校验:
GB50054-95 GB50054-
Ir≥K[Ic(n-1)+IM]
2011已删除
要求
（适用于0.1s≤t≤5s） 当t<0.1s时，按 K2S2≥I2t
（I2t为保护电气的特性参 数）
低压断路器
Iset1≥IM (7.2倍Iset1的动作时间 应大于电动机启动时间） Iset3=（2.0～2.5）Ist.M 按GB50056-93第2.4.4条

常用低压电器选型手册低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。

下面是店铺精心为你们整理的常用低压电器选型手册的相关内容，希望你们会喜欢!常用低压电器选型手册一、低压电器选型手册的一般原则：1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。

2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。

3、设备的遮断电流应不小于短路电流，即Izh≥Ich4、热稳定保证值应不小于计算值。

5、按回路起动情况选择低压电器。

如，熔断器和自动空气开关就需按起动情况进行选择。

二、断路器的选型保护：过载，短路，欠电压一般选型：1、断路器额定电压≥线路额定电压;2、断路器额定电流≥线路计算负荷电流;3、断路器脱扣器额定电流≥线路计算负荷电流;4、断路器极限通断能力≥线路中最大短路电流;5、线路末端单相对地短路电流不小于1.25 倍的自动开关瞬时(或短延时)脱扣整定电流;6、断路器欠电压脱扣器额定电压等于线路额定电压。

1、配电用断路器的选型：1、长延时动作电流整定为导线允许载流量的0.8～1 倍;2、3 倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间;3、短延时动作电流整定值不小于1.1(Ijx+1.35kIedm)。

Ijx 为线路计算负荷电流;k 为电动机起动电流倍数，Iedm 为最大一台电动机额定电流;4、短延时时间按被保护对象的热稳定校验;5、无短延时时，瞬时电流整定值不小于1.1(Ijx+1.35k1kIedm)。

k1 为电动机起动电流的冲击系数，取1.7～2。

如有短延时，则瞬时电流整定值不小于1.1 的下级开关进线端计算短路电流值。

2、电动机保护用自动开关的选型：1、长延时电流整定值=电动机额定电流;2、6 倍长延时电流整定值的可返回时间≥电动机起动时间;3、鼠笼形瞬时整定电流为8～15 倍脱扣器额定电流;绕线形瞬时整定电流为 3～6 倍脱扣器额定电流。

断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。

根据不同需要，断路器可配备不同的继电器或脱扣器。

脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。

低压断路器一般由脱扣器来完成其保护功能。

标明低压断路器电流特性的参数很多，容易混淆不清。

在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。

要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。

1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GB14048.2-94(等效采用IEC947-2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。

对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。

——断路器壳架等级额定电流1nm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。

国标GB14048.2-94中对断路器额定电流的定义与我们通常所说的概念有些不同。

当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。

例如当我们选择一只DZ20Y-100/3300-80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。

多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。

也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。

“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。

维普资讯
Ｖ １ ７ Ｎｏ４ ２０ ． ８ ｏ． ２ ． ０７７ ／
船 电技 术
２０ ０７年
第 ４期
船用低 压保护 电器选 择 与整定 时应注意 的 问题
魏 寰 波
（ 船 重 工 集 团 公 司 ７ ２研 究 所 武 汉 中 １ ４ ０６ ） ３ ０ ４
保 护 电器 在 低 压 配 电系 统 中 占有 重 要地 位 。
三 个 部分 构 成 。熔 断 器 的 型 号 较 多 ， 使用 时 ，应 根据 被 保 护 线 路 和 设 备 的 性 质来 选 用 。
１１１按 照 工作 电流 选择 ．．
使用 的保 护 电器 主 要有 两类 ：熔 断器 和 断 路 器 。
被 保 护 线 路 的 工作 电流 较 大 时 ，应 选 用 开断 容 量 大 的熔 断 器 ，例 如 Ｒ ０型 。电路 的 工 作 电流 Ｔ 较 小 时 ， 选 用 开 断容 量 小 的 熔 断 器 ， 如 Ｒ １ 应 例 Ｍ ０ 型 、Ｒ Ｃ１型 、Ｒ Ｌ型 等 。
保 护 电器 的 主 要 性 能 ，然 后 按 照配 电系 统 的状 况
Ｒ ０型熔 断器 。 Ｔ
ｌ 熔 断 器 的选 择
熔 断器 具 有 使 用 方 便 、 结 构 简 单 、 体 积 小 、 重 量 轻 等特 点 ，广 泛 应 用 在 电 网保 护 及 用 电设 备 的 保 护 中 。熔 断器 的选 择 主 要 考 虑 熔 断 器 的类 型
和 溶 体 电流 两 方 面 。
摘
要 ：本文 介绍 了作 为保护 电器 的低压 熔 断器和 低压 断路器 的主 要性 能 ，并 说 明对 低压 保护 电器 的正确
选 择和 整定方 法 ，以满足 可靠 切 断故障 电路 和有选 择性 断开 的要求 。 关键词 ：低压 保护 熔 断器 断路器 中图分 类号 ：Ｔ ６ Ｍ５ 文献标 识码 ：Ａ 文 章编号 ： １０ —８ ２ （ ０ ７ ４．２ ７０ ０ ３４ ６ ２ ０ ）０ ０ ４ ．３

一．断路器的选择1．一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流.(3)低压断路器的极限通断能力不小于线路中最大的短路电流.(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流.(6)欠压脱扣器的额定电压等于线路的额定电压.2．配电用低压断路器的选择(1)长延时动作电流整定值等于0. 8~1倍导线允许载流量.(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流.(4)短延时的延时时间按被保护对象的热稳定校核.(5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2.(6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值.3．电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流.(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡.(3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流.4．照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流.(2)瞬时动作整定值等于(6~20)倍线路计算负载电流.一．断路器的选择1．一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流.(3)低压断路器的极限通断能力不小于线路中最大的短路电流.(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流.(6)欠压脱扣器的额定电压等于线路的额定电压.2．配电用低压断路器的选择(1)长延时动作电流整定值等于0. 8~1倍导线允许载流量.(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流.(4)短延时的延时时间按被保护对象的热稳定校核.(5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2.(6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值.3．电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流.(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡.(3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流.4．照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流.(2)瞬时动作整定值等于(6~20)倍线路计算负载电流.三．热继电器的选择选择热继电器作为电动机的过载保护时,应使选择的热继电器的安秒特性位于电动机的过载特性之下,并尽可能地接近,甚至重合,以充分发挥电动机的能力,同时使电动机在短时过载和启动瞬间[(4~7)IN电动机]时不受影响.1．热继电器的类型选择一般场所可选用不带断相保护装置的热继电器,但作为电动机的过载保护时应选用带断相保护装置的热继电器.2．热继电器的额定电流及型号选择根据热继电器的额定电流应大于电动机的额定电流,来确定热继电器的型号.3．热元件的额定电流选择热继电器的热元件额定电流应略大于电动机的额定电流.4．热元件的整定电流选择根据热继电器的型号和热元件额定电流,能知道热元件电流的调节范围.一般将热继电器的整定电流调整到等于电动机的额定电流;对过载能力差的电动机,可将热元件整定值调整到电动机额定电流的0.6~0.8倍;对启动时间较长、拖动冲击性负载或不允许停车的电动机,热元件的整定电流应调整到电动机额定电流的1.1~1.15四．接触器的选择1．选择接触器的类型接触器的类型应根据负载电流的类型和负载的轻重来选择,即是交流负载还是直流负载,是轻负载、一般负载还是重负载.2．主触头的额定电流主触头的额定电流可根据经验公式计算IN主触头≥PN电机/(1~1.4)UN电机如果接触器控制的电动机启动、制动或反转频繁,一般将接触器主触头的额定电流降一级使用.3．主触头的额定电压接触器铭牌上所标电压系指主触头能承受的额定电压,并非吸引线圈的电压,使用时接触器主触头的额定电压应不小于负载的额定电压.4．操作频率的选择操作频率就是指接触器每小时通断的次数.当通断电流较大及通断频率过高时,会引起触头严重过热,甚至熔焊.操作频率若超过规定数值,应选用额定电流大一级的接触器.5．线圈额定电压的选择线圈额定电压不一定等于主触头的额定电压,当线路简单,使用电器少时,可直接选用380V 或220V的电压,如线路复杂,使用电器超过5h,可用24V、48V或110V电压(1964年国际规定为36V、110V、或127V)的线圈.五．中间继电器的选择中间继电器一般根据负载电流的类型、电压等级和触头数量来选择.六．板用刀开关的选择1．结构形式的选择根据它在线路中的作用和它在成套配电装置中的安装位置来确定它的结构形式.仅用来隔离电源时,则只需选用不带灭弧罩的产品;如用来分断负载时,就应选用带灭弧罩的,而且是通过杠杆来操作的产品;如中央手柄式刀开关不能切断负荷电流,其他形式的可切断一定的负荷电流,但必须选带灭弧罩的刀开关.此外,还应根椐是正面操作还是侧面操作,是直接操作还是杠杆传动,是板前接线还是板后接线来选择结构形式.HD11、HS11用于磁力站中,不切断带有负载的电路,仅作隔离电流之用.HD12、HS12用于正面侧方操作前面维修的开关柜中,其中有灭弧装置的刀开关可以切断额定电流以下的负载电路.HD13、HS13用于正面操作后面维修的开关柜中,其中有灭弧装置的刀开关可以切断额定电流以下的负载电路.HD14用于动力配电箱中,其中有灭弧装置的刀开关可以带负载操作.2．额定电流的选择刀开关的额定电流,一般应不小于所关断电路中的各个负载额定电流的总和.若负载是电动机,就必须考虑电路中可能出现的最大短路峰值电流是否在该额定电流等级所对应的电动稳定性峰值电流以下(当发生短路事故时,如果刀开关能通以某一最大短路电流,并不因其所产生的巨大电动力的作用而发生变形、损坏或触刀自动弹出的现象,则这一短路峰值电流就是刀开关的电动稳定性峰值电流).如有超过,就应当选用额定电流更大一级的刀开关.七．熔断器式刀开关的选择熔断器式刀开关除应按使用的电源电压和负载的额定电流选择外,还必须根据使用场合、操作方式、维修方式等选用,要符合开关的形式特点.如前操作、前检修的熔断器式刀开关,中央均有供检修和更换熔断器的门,主要供BDL型开关板上安装.前操作、后检修的熔断器式刀开关,主要供BSL型开关板上安装.侧操作、前检修的熔断器式刀开关,可供封闭的动力配电箱使用.八．开启式负荷开关的选择1．额定电压的选择.开启式负荷开关(胶盖瓷底刀开关或俗称胶木闸刀开关)用于照明电路时,可选用额定电压为220V或250V的二极开关;用于电动机的直接启动时,可选用额定电压为380V或500V的三极开关.2．额定电流的选择用于照明电路时,开启式负荷开关的额定电流应等于或大于断开电路中各个负载额定电流的总和;若负载是电动机,开关的额定电流应取电动机额定电流的三倍.九．封闭式负荷开关的选择额定电流的选择:封闭式负荷开关(俗称铁壳开关)用于控制一般电热、照明电路时,开关的额定电流应不小于被控制电路中各个负载额定电流的总和.当用来控制电动机时,考虑到电动机的全压启动电流为其额定电流的4~7倍,故开关的额定电流应为电动机额定电流的3倍,或根据下表来选择.封闭式负荷开关可控制的电动机容量开关额定电流(A) 15 20 30 60 100 200可控制的电动机容量(kW) 2 2．8 4．5 10 14 28十．组合开关(俗称转换开关)的选择1．用于照明或电热电炉组合开关的额定电流应不小于被控制电路中各负载电流的总和.2．用于电动机电路组合开关的额定电流一般取电动机额定电流的1.5~2.5倍.十一．熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5~3)式中 Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高,其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流.十二．无功补偿电容器的选择补偿后补偿前COSφ1 补偿到COSφ2时,每千瓦负荷所需电容器的千乏数0.80 0.84 0.88 0.90 0.92 0.94 0.96 1.00COSφ1=0.30 2.42 2.52 2.65 2.70 2.76 2.82 2.89 3.18COSφ1=0.40 1.54 1.65 1.76 1.81 1.87 1.93 2.00 2.29COSφ1=0.50 0.98 1.09 1.20 1.25 1.31 1.37 1.44 1.73COSφ1=0.54 0.81 0.92 1.02 1.08 1.14 1.20 1.27 1.56COSφ1=0.60 0.58 0.69 0.80 0.85 0.91 0.97 1.04 1.33COSφ1=0.64 0.45 0.56 0.67 0.72 0.78 0.84 0.91 1.20COSφ1=0.70 0.27 0.38 0.49 0.54 0.60 0.66 0.73 1.02COSφ1=0.74 0.16 0.26 0.37 0.43 0.48 0.55 0.62 0.91COSφ1=0.76 0.11 0.21 0.32 0.37 0.43 0.50 0.56 0.86COSφ1=0.80 ---- 0.10 0.21 0.27 0.33 0.39 0.46 0.75COSφ1=0.86 ---- ---- 0.06 0.11 0.17 0.23 0.30 0.59十三．变频器(NIO1)的选择1．恒转矩和风机水泵类选型区别:(1)恒转矩类:负载具有恒转矩特性,需要电机提供与速度基本无关的转矩——转速特性,即在不同的转速时转矩不变.如起重机、输送带、台车、机床等.(2) 风机、水泵类:负载具有在低速下转矩减低的特性,以风机、泵类为代表的平方减转矩负载,在低速下负载转矩非常小,用变频器运转可达到节能的要求,比调节挡板、阀门可节能40%~50%.但速度提高到工频以上时,所需功率急剧增加,有时超过电机、变频器的容量,所以不要轻易提高频率,此时请选用大容量的变频器.2．选用变频器规格时需注意的问题:一般情下,同规格的电动机匹配相同规格的变频器即可满足需要.但在某些情况下,用户要按实际情况选用变频器,这样才能使您的整个系统更加安全可靠的工作.(1) NIO1系列通用变频器是针对4极电机的电流值和各参数能满足运转进行设计制造的,当电机不是4极时(如8极、10极或多极),就不能仅以电机的功率来选择变频器的容量,必须用电流来校核.(2) 绕线电机与通用笼形电机相比,容易发生谐波电流引起的过电流跳闸,所以应选择比通常容量稍大的变频器.(3) 对于压缩机、振动机等具有转矩波动的负载,以及像油压泵等具有峰值负荷的负载,如果按照电机的额定电流决定变频器的话,有可能发生因峰值电流保护动作等意外现象.因此,应检查工频运行时的电流波形,选用比其最大电流更大额定输出电流的变频器.(4) 对于罗茨鼓风机多用于污水处理场的排气槽,因其输出压力基本一定,转矩特性近似为恒转矩特性.在20%额定速度范围内,转矩特性不可调节.所以在选用变频器时,其额定容量的选择比电机额定功率大20%,速度调节在额定速度20%以上进行.(5) 对于深井水泵中的电机具有特殊构造,与相同规格的通用电动机相比额定电流较大.选用变频器时,要使电动机的额定电流在变频器的额定电流以内(即考虑选用大一级的变频器).(6) 对于转动惯量较大(如离心机),需要较大的加速转矩,并且加速时间长.因此,为了使加速中变频器的过载保护不发生动作,应选择加速时电动机的电流在变频器额定电流以内.(7) 当单台变频器带多台电机同时运行时,必须保证变频器的功率大于多台电机同时运行的总功率.。

3 电器和导体的选择3.1 电器的选择3.1.1低压配电设计所选用的电器，应符合国家现行的有关产品标准，并应符合下列规定：1、电器应适应所在场所及其环境条件2、电器的额定频率应与所在回路的频率相适应：3、电器的额定电压应与所在回路标称电压相适应；4、电器的额定电流不应小于所在回路的计算电流；5、电器应满足短路条件下的动稳定与热稳定的要求；6、用于断开短路电流的电器应满足短路条件下的接通能力和分断能力。

3.1.2验算电器在短路条件下的接通能力和分段能力应采用接通或分断时安装处预期短路电流，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。

3.1.3当维护、测试和检修设备需断开电源时，应设置隔离电器。

隔离电器宜采用同时断开电源所有极的隔离电器或彼此靠近的单级隔离器。

当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。

3.1.4 在TN-C系统中不应将保护接地中性导体隔离，严禁将保护接地中性导体接入开关电器。

3.1.5隔离电器应符合下列规定：1、断开触头之间的隔离距离，应可见或能明显标示“闭合”和“断开”状态；2、隔离电器应能防止意外的闭合：3、应有防止意外断开隔离电器的锁定措施。

3.1.6隔离电器应采用下列电器：1、单极或多极隔离电器、隔离开关或隔离插头；2、插头与插座；3、连接片4、不需要拆除导线的特殊端子；5、熔断器；6、具有隔离功能的开关的断路器。

3.1.7 半导体开关电器，严禁作为隔离电器。

3.1.8独立控制电气装置的电路的每一部分，均应装设功能性开关电器。

3.1.9功能性开关电器可采用下列电器：1、开关2、半导体开关电器；3、断路器：4、接触器；5、继电器；6、16A及以下的插头和插座。

3.1.10 隔离器、熔断器和连接片，严禁作为功能性开关电器。

3.1.11剩余电流动作保护电器的选择，应符合下列规定：1、除在TN-S系统中，当中性导体为可靠地地电位时可不断开外，应能断开所保护回路的所有带点导体；2、剩余电路动作保护电器的额定剩余不动作电流，应大于在负荷正常运行时预期出现的对地泄露电流；3、剩余电流动作保护电器的类型，应根据接地故障的类型按现行国家标准《剩余电流动作保护电器的一般要求》GB/Z6829的有关规定确定。

一．断路器的选择1.一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压。

(2)低压断路器的额定电流不小于线路的计算负载电流。

(3)低压断路器的极限通断能力不小于线路中最大的短路电流。

(4)线路末端单相对地短路电流;低压断路器瞬时(或短延时)脱扣整定电流3.25(5)脱扣器的额定电流不小于线路的计算电流。

(6)欠压脱扣器的额定电压等于线路的额定电压。

2.配电用低压断路器的选择(1)长延时动作电流整定值等于0.8~1倍导线允许载流量。

(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间。

⑶短延时动作电流整定值不小于1.1*(Ijx+1.35KIdem)。

其中，Ijx为线路计算负载电流; K为电动机的启动电流倍数；Idem为最大一台电动机额定电流。

(4)短延时的延时时间按被保护对象的热稳定校核。

(5)无短延时时，瞬时电流整定值不小于1.1*(Ijx+K1KIdem)。

其中，K1为电动机启动电流的冲击系数，可取1.7~2。

(6)有短延时时，瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值。

3.电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流。

(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间。

按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某一挡。

(3)瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流；绕线转子电动机时为(3~6)倍脱扣器额定电流。

4.照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流。

(2)瞬时动作整定值等于(6~20)倍线路计算负载电流。

二．漏电保护装置的选择1.形式的选择一般情况下，应优先选择电流型电磁式漏电保护器，以求有较高的可靠性。

2.额定电流的选择漏电保护器的额定电流应大于实际负荷电流。

3.极数的选择家庭的单相电源，应选用二极的漏电保护器；若负载为三相三线，则选用三极的漏电保护器；若负载为三相四线，则应选用四极漏电保护器。
