全站仪导线测量实验报告1. 引言导线测量是土木工程中常见的测量方法之一，通过测量导线的长度和水平方向上的位移来确定特定区域内的地形和建筑物位置。

全站仪是一种测量仪器，具有高度精确的距离和角度测量功能，被广泛应用于道路、桥梁、建筑等工程项目的导线测量工作中。

本报告旨在介绍全站仪导线测量实验的过程、方法和结果，为有关人员提供参考和借鉴。

2. 实验目的本实验的主要目的是熟悉和掌握全站仪导线测量的操作步骤，并通过实际测量得到准确的导线数据，评估全站仪的测量精度和可靠性。

3. 实验装置和材料•全站仪：型号XYZ-100•支架和三脚架：用于搭设全站仪的支架•测量杆：用于测量导线的长度•钉子和线：用于标定导线的起点和终点4. 实验步骤4.1 实验准备1.将全站仪安装在三脚架上，并调整支架高度，使全站仪水平放置。

2.打开全站仪电源，进行系统自检和校准，确保测量的准确性。

3.在测量区域确定导线的起点和终点，使用钉子和线将其标定出来。

4.2 导线测量1.将全站仪对准导线起点，并使用测量杆测量起点到全站仪的距离。

2.通过全站仪的测量功能，测量导线起点与全站仪之间的水平角度和俯仰角度。

3.将全站仪对准导线终点，重复步骤1和步骤2，测量导线终点与全站仪之间的距离和角度。

4.根据测得的距离和角度数据，计算导线的长度和水平位移。

5. 实验结果与分析根据实际测量数据，得到导线的长度为10.5米，水平位移为5.2米。

通过对比实际距离和测量距离之间的差异，评估全站仪的测量精度和可靠性。

6. 实验总结本次实验通过使用全站仪进行导线测量，熟悉了全站仪的操作步骤，并得到了准确的导线数据。

实验结果表明，全站仪具有较高的测量精度和可靠性，可以广泛应用于导线测量和其他土木工程测量方面。

通过本次实验，我们还发现在实际操作过程中需要特别注意全站仪的水平校准和目标对准，以确保测量结果的准确性。

在今后的工程实践中，我们将进一步熟练掌握全站仪的使用，提高测量效率和精度。

全站仪导线测量数据引言全站仪作为现代测量仪器的重要工具之一，被广泛应用于土木工程、建筑工程以及其他测量领域。

导线测量是全站仪的常用应用之一，通过测量一系列点的坐标来获取测量区域的具体形状和位置。

本文将介绍全站仪导线测量中所产生的数据及其分析。

导线测量数据的获取一次完整的导线测量一般包括以下步骤：1.设置全站仪：在进行导线测量前，首先需要设置全站仪的基准点，并校正仪器以确保测量的准确性。

2.测量数据：通过全站仪进行测量，可以得到各个测量点的水平角、垂直角和斜距等数据。

3.数据存储：全站仪通常会自动将测量数据存储在仪器内部的存储器中，也可以通过连接计算机或存储卡导出数据。

导线测量数据的解析导线测量得到的数据通常以文本或表格的形式呈现。

以下是导线测量中常见的数据类型和解析方法。

1. 点的坐标数据在导线测量中，每个测量点都有对应的三维坐标。

坐标数据通常以笛卡尔坐标系表示，包括X、Y和Z三个分量。

例如，一个测量点的坐标数据可以表示为(X, Y, Z)。

2. 水平角和垂直角数据导线测量中的水平角和垂直角数据用于描述测量点之间的水平和垂直方向上的角度。

水平角通常以度数表示，而垂直角通常以度数或百分比表示。

3. 斜距数据导线测量中的斜距数据是指测量点之间的直线距离。

斜距可以通过全站仪测得的斜距角和垂直角以及一个已知的基准长度来计算得出。

4. 测量误差在导线测量中，测量误差是不可避免的。

测量误差可能包括仪器误差、观测误差和人为误差等。

通过分析测量数据，可以计算测量误差的大小，并评估测量的准确性。

导线测量数据的应用导线测量数据在工程测量中有着广泛的应用。

以下是导线测量数据的几个常见应用领域。

1. 地形测量导线测量数据可以用于绘制地形图，帮助工程师了解测量区域的地势和地形变化。

地形测量在土木工程、城市规划等领域中具有重要意义。

2. 建筑测量导线测量数据可以用于建筑物的测量和定位，例如确定建筑物的角点和轮廓。

这对于建筑设计和施工具有重要意义。

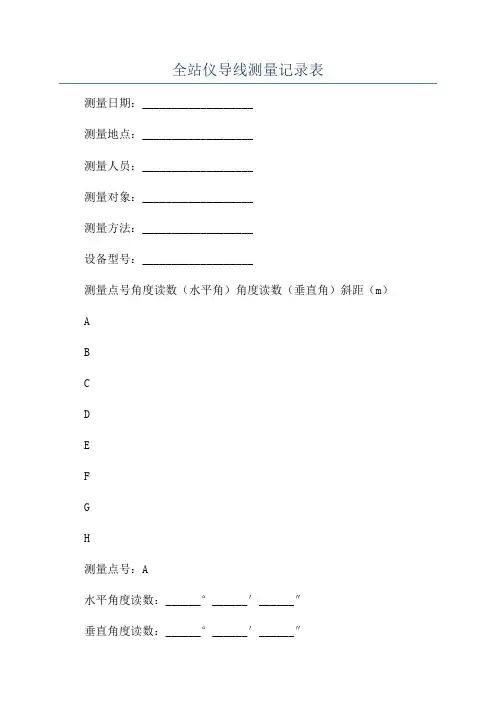

全站仪导线测量记录表测量日期：___________________测量地点：___________________测量人员：___________________测量对象：___________________测量方法：___________________设备型号：___________________测量点号角度读数（水平角）角度读数（垂直角）斜距（m）ABCDEFGH测量点号：A水平角度读数：______°______′______″垂直角度读数：______°______′______″斜距：______m测量点号：B水平角度读数：______°______′______″垂直角度读数：______°______′______″斜距：______m测量点号：C水平角度读数：______°______′______″垂直角度读数：______°______′______″斜距：______m测量点号：D水平角度读数：______°______′______″垂直角度读数：______°______′______″斜距：______m测量点号：E水平角度读数：______°______′______″垂直角度读数：______°______′______″斜距：______m测量点号：F水平角度读数：______°______′______″垂直角度读数：______°______′______″斜距：______m测量点号：G水平角度读数：______°______′______″垂直角度读数：______°______′______″斜距：______m测量点号：H水平角度读数：______°______′______″垂直角度读数：______°______′______″斜距：______m测量结果分析：根据以上测量记录，我们可以得出以下结论：1.导线测量的角度和距离均记录在表格中，可以在后续的测量工作中进行比对和校对。

施工放样报验单施工单位：合同号：监理单位：编号： CL-001导线、水准复测报批单施工单位：合同号:监理单位：编号: CL-002施工放样测量记录表施工单位：合同号：监理单位：编号： CL-003测量：计算：复核：日期：中（轴）线偏位检查记录施工单位：合同号：监理单位：编号： CL-004测量：计算：复核：日期：桩位检查记录表施工单位：合同号：监理单位：编号： CL-005测量：计算：复核：日期：四等水准测量观测记录表施工单位：合同号：天气：测量：计算：复核：日期：水准路线平差计算表施工单位：合同号：工程名称：测量：计算：复核：日期：水准测量记录表施工单位：合同号：监理单位：编号： CL-008测量：计算：复核：日期：水准点测量成果报表施工单位：合同号：监理单位：编号： CL-009施工单位测量负责人：测量监理工程师：日期：标高检查记录施工单位：合同号：监理单位：编号： CL-010测量：计算：复核：日期：三角高程平差计算表施工单位：合同号：监理单位：编号： CL-011测量：计算：复核：日期：沉降观测记录表施工单位：合同号：监理单位：编号： CL-012测量：计算：复核：日期：路线主点桩测量报表施工单位：合同号：监理单位：编号： CL-013测量：计算：复核：日期：导线点测量成果报表施工单位：唐山公路建设总公司合同号：JS17监理单位：四川国际工程监理有限公司编号： CL-014施工单位测量负责人：测量监理工程师：日期：路基横断面复测记录表施工单位：合同号：监理单位：编号： CL-015测量：计算：复核：日期：施工放线测量记录表施工单位：合同号：测量：计算：复核：日期：附合导线测量计算表承包单位：唐山公路建设总公司合同号：JS17测量：计算：复核：日期：施工增加导线点测量报表施工单位：合同号：测量：计算：复核：日期：导线测量观测记录施工单位：唐山公路建设总公司合同号：JS17 编号：测量：计算：复核：日期：导线严密平差计算表施工单位：合同号：编号：测量：计算：复核：日期：全站仪三角高程测量记录、计算表施工单位：合同号: 成像：天气：测量：计算：复核：日期：全站仪三维导线测量记录、计算表施工单位：合同号: 成像：天气：测量：计算：复核：日期：地面线复测报批单施工单位：合同号：监理单位：编号： CL-023。

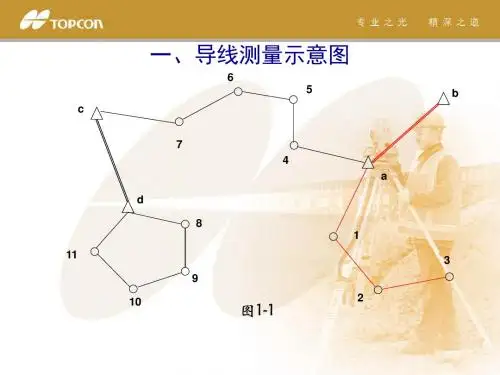

计算方案的设置一、导线类型：1.闭、附合导线(图1)2.无定向导线(图2)3.支导线(图3)4.特殊导线及导线网、高程网（见数据输入一节)，该选项适用于所有的导线，但不计算闭合差。

而且该类型不需要填写未知点数目。

当点击表格最后一行时自动添加一行，计算时删除后面的空行。

5.坐标导线。

指使用全站仪直接观测坐标、高程的闭、附合导线。

6.单面单程水准测量记录计算。

指仅进行单面读数且仅进行往测而无返测的水准测量记录计算。

当数据中没有输入“中视”时可以用作五等、等外水准等的记录计算。

当输入了“中视”时可以用作中平测量等的记录计算。

说明：除“单面单程水准测量记录计算”仅用于低等级的水准测量记录计算外，其它类型选项都可以进行平面及高程的平差计算，输入了平面数据则进行平面的平差，输入了高程数据则进行高程的平差，同时输入则同时平差。

如果不需进行平面的平差，仅计算闭、附合高程路线，可以选择类型为“无定向导线”，或者选择类型为“闭附合导线”但表格中第一行及最后一行数据（均为定向点）不必输入，因为高程路线不需定向点。

二、概算1.对方向、边长进行投影改化及边长的高程归化，也可以只选择其中的一项改正。

2.应选择相应的坐标系统，以及Y坐标是否包含500KM。

选择了概算时，Y坐标不应包含带号。

三、等级与限差1.在选择好导线类型后，再选择平面及高程的等级，以便根据《工程测量规范》自动填写限差等设置。

如果填写的值不符合您所使用的规范，则再修改各项值的设置。

比如现行的《公路勘测规范》的三级导线比《工程测量规范》的三级导线要求要低一些。

2.导线测量平差4.2及以前版本没有设置限差，打开4.2及以前版本时请注意重新设置限差。

四、近似平差与严密平差的选择及近似平差的方位角、边长是否反算1.近似平差：程序先分配角度闭合差再分配坐标增量闭合差，即分别平差法。

2.严密平差：按最小二乘法原理平差。

3.《工程测量规范》规定：一级及以上平面控制网的计算，应采用严密平差法，二级及以下平面控制网，可根据需要采用严密或简化方法平差。

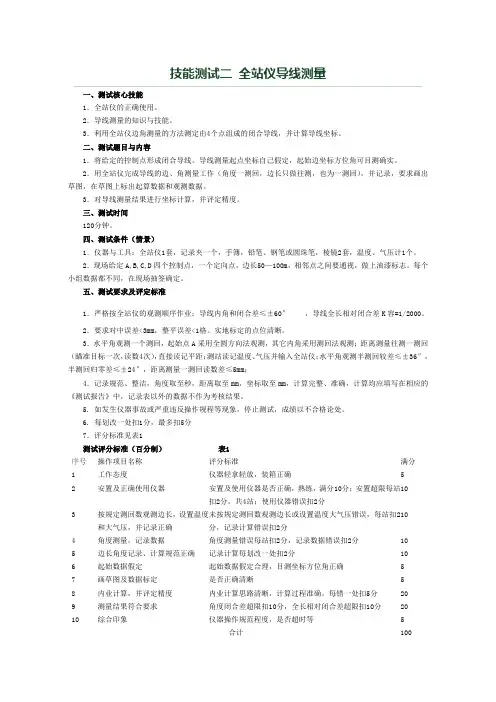

技能测试二全站仪导线测量一、测试核心技能1．全站仪的正确使用。

2．导线测量的知识与技能。

3．利用全站仪边角测量的方法测定由4个点组成的闭合导线，并计算导线坐标。

二、测试题目与内容1．将给定的控制点形成闭合导线。

导线测量起点坐标自己假定，起始边坐标方位角可目测确实。

2．用全站仪完成导线的边、角测量工作（角度一测回，边长只做往测，也为一测回），并记录，要求画出草图，在草图上标出起算数据和观测数据。

3．对导线测量结果进行坐标计算，并评定精度。

三、测试时间120分钟。

四、测试条件（情景）1．仪器与工具：全站仪1套，记录夹一个，手簿，铅笔、钢笔或圆珠笔，棱镜2套，温度、气压计1个。

2．现场给定A,B,C,D四个控制点，一个定向点，边长50—100m，相邻点之间要通视，做上油漆标志。

每个小组数据都不同，在现场抽签确定。

五、测试要求及评定标准1．严格按全站仪的观测顺序作业；导线内角和闭合差≤±60″，导线全长相对闭合差K容=1/2000。

2．要求对中误差<3mm，整平误差<1格。

实地标定的点位清晰。

3．水平角观测一个测回，起始点A采用全圆方向法观测，其它内角采用测回法观测；距离测量往测一测回（瞄准目标一次，读数4次），直接读记平距；测站读记温度、气压并输入全站仪；水平角观测半测回较差≤±36″，半测回归零差≤±24″，距离测量一测回读数差≤5mm；4．记录规范、整洁，角度取至秒，距离取至mm，坐标取至mm，计算完整、准确，计算均应填写在相应的《测试报告》中，记录表以外的数据不作为考核结果。

5. 如发生仪器事故或严重违反操作规程等现象，停止测试，成绩以不合格论处。

6. 每划改一处扣1分，最多扣5分7．评分标准见表1测试评分标准（百分制）表1序号操作项目名称评分标准满分1工作态度仪器轻拿轻放，装箱正确52安置及正确使用仪器安置及使用仪器是否正确，熟练，满分10分；安置超限每站扣2分，共4站；使用仪器错误扣2分103按规定测回数观测边长，设置温度和大气压，并记录正确未按规定测回数观测边长或设置温度大气压错误，每站扣2分，记录计算错误扣2分104角度测量，记录数据角度测量错误每站扣2分，记录数据错误扣2分10 5边长角度记录、计算规范正确记录计算每划改一处扣2分10 6起始数据假定起始数据假定合理，目测坐标方位角正确57画草图及数据标定是否正确清晰58内业计算，并评定精度内业计算思路清晰，计算过程准确。
