DLT 566-95 电压失压计时器技术条件电压失压计时器技术条件DL/T 566 — 95 Technical requirements for loss-of-voltage timers中华人民共和国电力工业部1995-12-08 批准1996-06-01 实施1主题内容与适用范围本标准规定了电压失压计时器 (简称计时器 ) 的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存，作为设计、生产和使用的依据。
本标准适用于电能计量装置中，测量频率为50Hz 三相交流电压回路断相时间的计时器。
2 引用标准GB 191包装储运图示标志GB 2423电工电子产品环境试验规程GB 2829周期检查计数抽样程序及抽样表GB/T 15282 交流无功电度表GB/T 15283 交流有功电度表GB 4208外壳防护等级分类GB 5169电工电子产品着火危险试验、灼热丝试验方法和导则GB 9092计量和负载控制用自动开关DL 447电能计量柜DL 448电能计量装置管理规程ZBY 002仪器仪表运输、运输贮存基本环境条件及试验方法ZBY 003仪器仪表包装技术条件ZBY 320仪器仪表可靠性验证试验及测定试验(指数分布 )导则3 名词术语3.1 失压计时器积算并显示电能表电压回路失压时间的专用仪器。
3.2 起动电压使计时单元可靠动作，并开始计时的最大输入电压值。
3.3 返回电压使计时单元由计时转为停止计时的最小输入电压值。
3.4 起动电流使计时单元可靠动作，并开始计时的最小输入电流值。
3.5 计时准确度在限定时间间隔内的时间指示偏差值。
3.6 计时器工作状态当电压回路断相，计时器起动并累加计时的状态。
4产品分类和型号4.1 产品分类4.1.1 电磁式4.1.2 电子式4.2 产品型号5技术要求5.1 基本参数a.额定电流值1、 5A 。
b.参比电压值5.2 基本功能57.7、 100、 220、 380V 。
JSY-S(T)NN 系列三相电子式失压、断相计时仪使用说明书目录一、概述 (1)二、功能简述 (1)三、技术指标 (2)四、使用说明 (3)五、端子接线图 (5)六、运输与储藏 (5)七、功能附录表 (6)一、概述JSY-S(T)NN型三相全电子失压、断流计时仪是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的监测仪表。
该产品性能指标符合电力行业标准《电压失压计时器技术条件DL/T566》，其通信参考《多功能表通信规约DL/T645-1997》，根据用户实际需求进行适当的协议扩展。
该仪表自带6独立通道，每通道16位高精度Δ-Σ模/数转换器，参考电能准确度理论上可以达到0.2级标准，对于电能表的计量问题可以提供可靠的参考依据。
该产品在监视三相三线（三相四线）有功（无功）电度表的运行状态过程中，当PT回路（一次侧或二次侧）发生熔断、完全断相或CT回路发生开路、短路时，该仪表将准确判断失压相或失流相并详细记录其相应的故障时间及相关故障电能,同时发出声光报警。
此外，该产品采用液晶显示屏对记录的数据进行显示，方便使用者观察，同时具有RS485通讯和红外通讯功能，对储存数据进行采集，以便帮助电力计量部门对电网进行管理，追补人为的或非人为的漏计电能，是最理想的电能计量监视仪表，对加强用电管理及提高计量水平等方面有着十分重要的意义。
二、功能简述1．失压、失流检测功能：电压回路（PT）发生失压时，能及时准确判断故障的相别，记录其故障的累计时间等。
当电流互感器二次侧（CT）开路时，能及时准确判断故障的相别，记录其故障的累计时间等。
2．故障次数记录：当电压回路（PT）发生失压，电流回路（CT）发生开路时，仪表内部启动故障次数计数器，记录失压次数或断流次数。
3．故障电量记录：当仪表有有源计量脉冲输入时，准确计量故障电能，从而得到比较精确的电量追补。
4．变量检测功能：本仪表即时监测电压、电流、有功功率、无功功率、视在功率、功率因数、频率变量。
舜阳牌DT1（JSY）系列统计式电压监测（计时)仪简介舜阳牌DT1（JSY）系列统计式电压监测（计时）仪是本厂按照电力行业标准DL500-92《电压监测仪订货技术条件》和DL/566-95《电压失压计时器技术条件》研制的适用于电力系统监测、考核电网电压质量并对三相交流电压回路失压、计时、计次及报警的专用仪器。
主要技术参数1.1 额定电流值1A、5A。
1.2. 参比电压值57.5V、100V、220V、380V。
2.基本功能2.1 按键显示各相（路）瞬时电压值，当日、当月、上日、上月的电压最大值、最小值及最大（小）值出现的时刻、平均值、合格率及合格时间、超上限率及超上限时间、超下限率及超下限时间、统计时间及对应相失压次数和目前时间（年月日、时分秒）。
2.2 满日、月自动将统计数据存入上日、上月存储单元中，同时完成初始化工作，开始新的一日、一月的统计。
2.3 按键可读出各相（路）前31日中任意一日的全日电压统计值[电压合格率及合格时间、超上限率及超上限时间、超下限率及超下限时间、统计时间、平均值、最大值、最大值出现的时刻（年月日、时分秒）、最小值、最小值出现的时刻（年月日、时秒）]。
2.4 按键可读出各相（路）前31 日中任意一日的任意一整点电压值。
2.5 当A、B、C相任意一相失压（即读入值<78%额定值）时，将使对应相失压指示灯闪烁，并使对应相失压次数加1，使失压报警继电器吸合，以便外接讯响器报警动作；同时开始失压计时，每计满60s，计时值加1min。
2.6 当A、B、C相任意一相不失压（即读入值≥85%额定值）时，将使对应相失压指示灯停止闪烁（即熄灭），并不再失压计时；当三相均不失压时，失压报警继电器释放即不再报警。
2.7 通过数据通信，可由PC机读出各相（路）上月中各日的全日电压统计值，各日的各整点电压值；读出季度统计报表。
2.8 可以单独设定预警上下限值，当瞬时值超预警上下限值时由蜂鸣器可控报警。

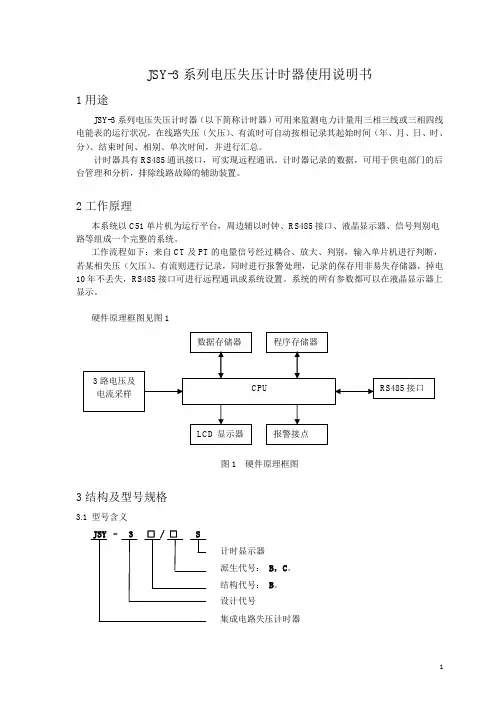

JSY-3系列电压失压计时器使用说明书1用途JSY-3系列电压失压计时器（以下简称计时器）可用来监测电力计量用三相三线或三相四线电能表的运行状况，在线路失压（欠压）、有流时可自动按相记录其起始时间（年、月、日、时、分）、结束时间、相别、单次时间，并进行汇总。
计时器具有RS485通讯接口，可实现远程通讯。
计时器记录的数据，可用于供电部门的后台管理和分析，排除线路故障的辅助装置。
2工作原理本系统以C51单片机为运行平台，周边辅以时钟、RS485接口、液晶显示器、信号判别电路等组成一个完整的系统。
工作流程如下：来自CT及PT的电量信号经过耦合、放大、判别，输入单片机进行判断，若某相失压（欠压）、有流则进行记录，同时进行报警处理，记录的保存用非易失存储器，掉电10年不丢失，RS485接口可进行远程通讯或系统设置。
系统的所有参数都可以在液晶显示器上显示。
硬件原理框图见图1图1 硬件原理框图3结构及型号规格3.1 型号含义JSY – 3 □ / □ S计时显示器派生代号： B，C。
结构代号： B。
设计代号集成电路失压计时器3.2 结构代号图2 JSY-3B外形尺寸及安装开孔3.3 派生代号a）“B”电压回路Y形接线，电流回路有3个绕组且单独引出；b）“C”电压回路V形接线，电流回路Ia，Ic两个绕组且单独引出。
4技术数据4.1 参比电压：57.7V，100V。
4.2 额定电流：1A、5A。
4.3 参比频率：50Hz。
4.4 使用电压上限：120V。
4.5 正常工作电压下限：70V。
4.6 记时准确度：＜2s/d。
4.7 掉电数据保存时间：＞10年。
4.8 起动电压：参比电压的78%±2V。
4.9 返回电压：参比电压的85%±2V。
4.10 起动电流：额定电流的0.5%。
4.11 功率消耗：直流功率不大于7W，交流功率不大于1.5VA/Φ。
4.12 单条事件记录次数范围：950次。
4.13 汇总次数范围：3000条。

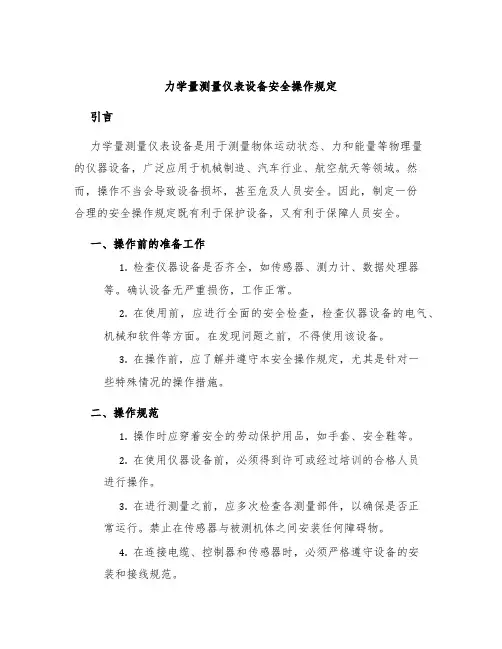

力学量测量仪表设备安全操作规定引言力学量测量仪表设备是用于测量物体运动状态、力和能量等物理量的仪器设备，广泛应用于机械制造、汽车行业、航空航天等领域。
然而，操作不当会导致设备损坏，甚至危及人员安全。
因此，制定一份合理的安全操作规定既有利于保护设备，又有利于保障人员安全。
一、操作前的准备工作1.检查仪器设备是否齐全，如传感器、测力计、数据处理器等。
确认设备无严重损伤，工作正常。
2.在使用前，应进行全面的安全检查，检查仪器设备的电气、机械和软件等方面。
在发现问题之前，不得使用该设备。
3.在操作前，应了解并遵守本安全操作规定，尤其是针对一些特殊情况的操作措施。
二、操作规范1.操作时应穿着安全的劳动保护用品，如手套、安全鞋等。
2.在使用仪器设备前，必须得到许可或经过培训的合格人员进行操作。
3.在进行测量之前，应多次检查各测量部件，以确保是否正常运行。
禁止在传感器与被测机体之间安装任何障碍物。
4.在连接电缆、控制器和传感器时，必须严格遵守设备的安装和接线规范。
5.当仪器设备发生异常时，必须立即停止使用，并对设备进行检查和维修。
6.在使用过程中如果需要移动设备，则必须要注意移动设备的安全性，以避免不必要的伤害。
三、操作过程中的安全注意事项1.在禁止烟火、易燃易爆场所使用设备，以避免发生安全事故。
2.禁止在大型连接器插头上使用力，避免折损设备和损坏传感器。
3.清洁仪器设备时需谨慎。
使用专用细毛刷和棉布轻轻清洁，以避免在传感器、连接器等表面造成伤害。
4.断开设备并且在保留数据的情况下，切勿盲目打开测量分离器和电缆接口，需遵循操作规程并进行必要的维修和调试。
5.如果需要更换或维修仪器设备，请在相关厂家指导下进行。
禁止未经授权拆卸或修改设备。
四、操作完毕的处理1.在使用仪器设备之后，必须清理仪器设备表面，切勿用水或化学溶液直接清洗传感器和连接器等电气元件。
2.做好相应的记录，包括测量和结果分析，设备使用情况等。
如发现异常，需及时上报。

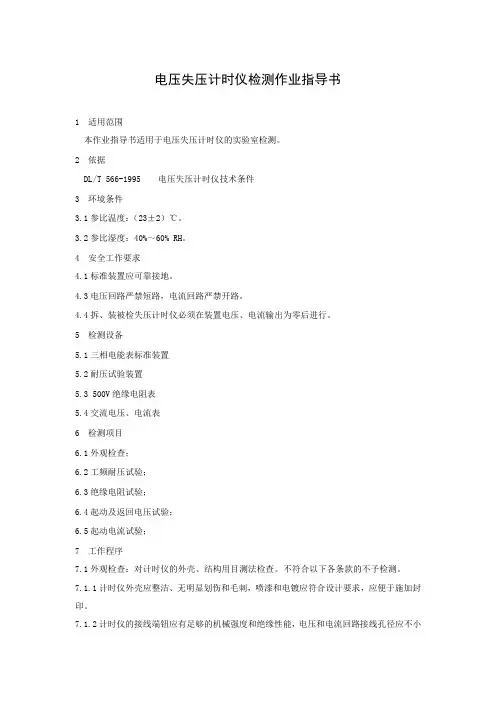

电压失压计时仪检测作业指导书1 适用范围本作业指导书适用于电压失压计时仪的实验室检测。
2 依据DL/T 566-1995 电压失压计时仪技术条件3 环境条件3.1参比温度：（23±2）℃。
3.2参比湿度：40%～60% RH。
4 安全工作要求4.1标准装置应可靠接地。
4.3电压回路严禁短路，电流回路严禁开路。
4.4拆、装被检失压计时仪必须在装置电压、电流输出为零后进行。
5 检测设备5.1三相电能表标准装置5.2耐压试验装置5.3 500V绝缘电阻表5.4交流电压、电流表6 检测项目6.1外观检查；6.2工频耐压试验；6.3绝缘电阻试验；6.4起动及返回电压试验；6.5起动电流试验；7 工作程序7.1外观检查：对计时仪的外壳、结构用目测法检查。
不符合以下各条款的不予检测。
7.1.1计时仪外壳应整洁、无明显划伤和毛刺，喷漆和电镀应符合设计要求，应便于施加封印。
7.1.2计时仪的接线端钮应有足够的机械强度和绝缘性能，电压和电流回路接线孔径应不小于4.5mm，端钮盖上应有接线图，图上标志应与端子的编号相符。
7.1.3最小计时时间应不大于1min。
7.2工频耐压试验7.2.1电压、电流及参比电压超过40V的线路对地之间，施加有效值为2kV，50Hz正弦波的电压，进行历时1min的试验，应无击穿现象。
7.2.2电压回路对电流回路及不同相电流回路之间，施加有效值为600V，50Hz正弦波的电压，进行历时1min的试验，应无放电和击穿现象。
7.3绝缘电阻试验使用500V绝缘电阻表测量电压回路、电流回路对地之间，各导电线路之间的绝缘电阻。
绝缘电阻值不应低于5MΩ。
7.4 起动及返回电压试验7.4.1 电压回路施加三相参比电压，电流回路通以10%额定电流作为基本状态，然后选取任一相电压（一般由A相开始）逐步缓慢降低施加在失压计时仪上的电压值，当相应的计时仪可靠动作时，记录此时的电压数值，即为起动电压。
再逐步缓慢升高该相电压值至计时仪停止，记录此时的电压数值，即为返回电压。

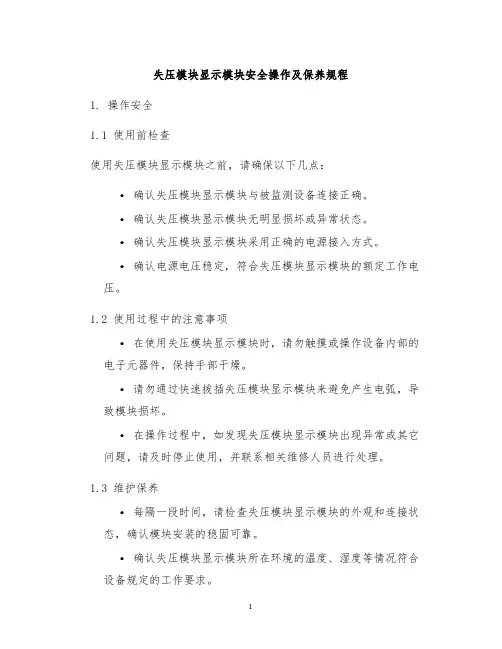

失压模块显示模块安全操作及保养规程1. 操作安全1.1 使用前检查使用失压模块显示模块之前，请确保以下几点：•确认失压模块显示模块与被监测设备连接正确。
•确认失压模块显示模块无明显损坏或异常状态。
•确认失压模块显示模块采用正确的电源接入方式。
•确认电源电压稳定，符合失压模块显示模块的额定工作电压。
1.2 使用过程中的注意事项•在使用失压模块显示模块时，请勿触摸或操作设备内部的电子元器件，保持手部干燥。
•请勿通过快速拔插失压模块显示模块来避免产生电弧，导致模块损坏。
•在操作过程中，如发现失压模块显示模块出现异常或其它问题，请及时停止使用，并联系相关维修人员进行处理。
1.3 维护保养•每隔一段时间，请检查失压模块显示模块的外观和连接状态，确认模块安装的稳固可靠。
•确认失压模块显示模块所在环境的温度、湿度等情况符合设备规定的工作要求。
•如需要清洁失压模块显示模块表面，请在断电的情况下使用干棉布轻柔擦拭。
•如发现失压模块显示模块出现损坏、故障等问题，请立即停止使用，并进行必要的维修和更换。
2. 操作流程2.1 连接前准备由于失压模块显示模块通常需要与其它设备进行连接使用，因此，在使用之前需要对其进行连接前准备。
•将失压模块显示模块与被监测的设备进行连接，根据设备规定使用合适的接口方式进行连接即可。
•确认失压模块显示模块和被监测的设备之间连接正确可靠，避免不必要的故障和隐患。
2.2 启动失压模块显示模块在连接好失压模块显示模块之后，可以按以下步骤启动并使用：1.将失压模块显示模块插入电源并将其开启。
2.等待失压模块显示模块自身进行检测和初始化。
3.在确认失压模块显示模块正常工作后，即可开始对被监测设备进行检测并显示信息。
2.3 操作完成后关闭失压模块显示模块在使用失压模块显示模块完成后，需要对其进行关闭和清理等操作。
1.首先，将失压模块显示模块从电源中拔出，避免长时间待机和不必要的能耗浪费。
2.对失压模块显示模块进行必要的清洁和检查，以便下次使用时能够保持清洁和正常工作。

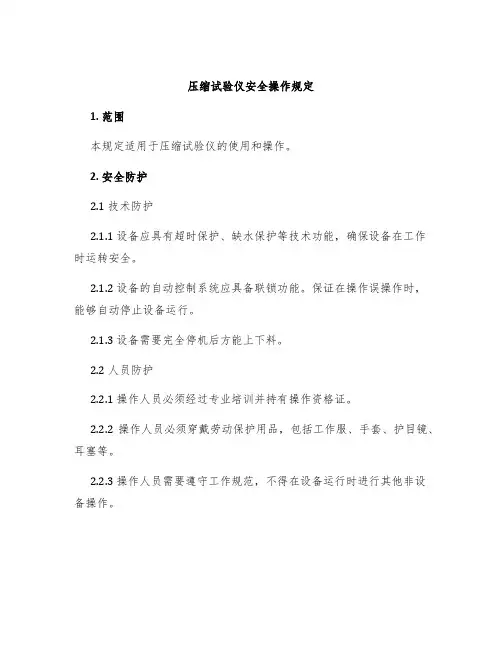

压缩试验仪安全操作规定1. 范围本规定适用于压缩试验仪的使用和操作。
2. 安全防护2.1 技术防护2.1.1 设备应具有超时保护、缺水保护等技术功能，确保设备在工作时运转安全。
2.1.2 设备的自动控制系统应具备联锁功能。
保证在操作误操作时，能够自动停止设备运行。
2.1.3 设备需要完全停机后方能上下料。
2.2 人员防护2.2.1 操作人员必须经过专业培训并持有操作资格证。
2.2.2 操作人员必须穿戴劳动保护用品，包括工作服、手套、护目镜、耳塞等。
2.2.3 操作人员需要遵守工作规范，不得在设备运行时进行其他非设备操作。
3. 设备操作规范3.1 在开始操作该设备之前，必须进行设备检查。
包括但不限于将排挡杆置于空挡、电线接头、电气控件、联锁按钮是否牢固。
3.2 在使用设备之前，应先检查液面，确保加满液体。
3.3 在设备正常运转过程中，不得进行任何非设备操作。
若必须操作，需要将设备停机后进行。
3.4 在完成任务后，需要将设备停机。
并关掉电源、电线等进行安全维护检查。
3.4 遇到设备故障或异常，必须及时通知设备维修人员进行维修或更换。
4. 事故处理4.1 当设备出现异常情况时，操作者需要立即停止设备。
并第一时间通知相关负责人进行处理。
4.2 设备故障需专业人员进行处理，并及时更换维修设备。
4.3 在设备维修和更换过程中，需要进行完整的记录和备份。
在发生意外或事故时可以迅速查找到相关资料。
5. 管理制度5.1 设立专门的设备管理部门进行设备管理和维护。
5.2 确保设备操作人员人员持证上岗，所有操作人员在岗前需要进行专业培训。
5.3 定期进行安全检查，并进行相应的记录分析，不断完善设备操作与管理。
5.4 所有操作人员必须遵守规定，若存在严重违规情况，将依法追究相关责任人的责任。
6. 总结本规定详细阐述了压缩试验仪设备的操作规范及安全防护措施，确保设备的正常操作，为保障设备安全起到重要保障作用。
同时，进行科学管理，能够有效的避免设备发生安全事故。
