限位开关

限位开关工作原理限位开关是一种常用的电气控制元件，它在机械设备和自动化系统中起着非常重要的作用。

它的工作原理是通过机械触点或电子传感器来检测物体的位置，从而控制设备的运行状态。

本文将从限位开关的工作原理入手，详细介绍其工作原理和应用。

1. 限位开关的基本原理。

限位开关的基本原理是利用物体的位置来控制设备的运行状态。

它通常由一个开关和一个触发装置组成。

当物体接触到限位开关的触发装置时，开关会打开或关闭，从而触发设备的相应动作。

限位开关可以根据其触发装置的不同分为机械式限位开关和电子式限位开关。

机械式限位开关通常采用机械触点来实现物体位置的检测。

当物体接触到机械触点时，触点会闭合或断开，从而触发设备的运行状态。

电子式限位开关则采用电子传感器来实现物体位置的检测。

它通过光电、电容、电感等原理来检测物体的位置，具有灵敏度高、寿命长等优点。

2. 限位开关的工作原理。

限位开关的工作原理可以用一个简单的实例来说明。

假设有一个自动门，我们需要通过限位开关来控制门的开关状态。

当门关闭时，门上方安装了一个限位开关，当有人靠近门时，身体会触发限位开关，限位开关会感应到物体的位置，从而打开门。

当人离开门后，限位开关再次感应到物体的位置，门会自动关闭。

这个例子就展示了限位开关通过检测物体的位置来控制设备的运行状态的基本原理。

3. 限位开关的应用。

限位开关在工业自动化领域有着广泛的应用。

它可以用于控制机械设备的起停、位置检测、物料输送等。

在自动化生产线上，限位开关可以用于检测产品的位置，从而实现自动分拣和装配。

在机械加工设备上，限位开关可以用于控制工件的加工位置和加工深度。

在输送设备上，限位开关可以用于控制物料的输送方向和速度。

除了工业领域，限位开关还广泛应用于家用电器、汽车电子、航空航天等领域。

在家用电器中，限位开关可以用于控制家电设备的开关状态，比如洗衣机的盖子开关、微波炉的门离开开关等。

在汽车电子中，限位开关可以用于控制汽车门窗的开关状态，汽车座椅的调节位置等。

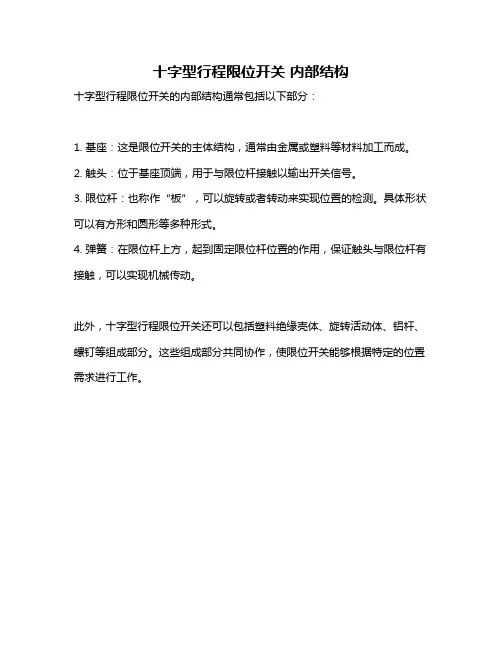

十字型行程限位开关内部结构
十字型行程限位开关的内部结构通常包括以下部分：
1. 基座：这是限位开关的主体结构，通常由金属或塑料等材料加工而成。

2. 触头：位于基座顶端，用于与限位杆接触以输出开关信号。

3. 限位杆：也称作“板”，可以旋转或者转动来实现位置的检测。

具体形状可以有方形和圆形等多种形式。

4. 弹簧：在限位杆上方，起到固定限位杆位置的作用，保证触头与限位杆有接触，可以实现机械传动。

此外，十字型行程限位开关还可以包括塑料绝缘壳体、旋转活动体、铝杆、螺钉等组成部分。

这些组成部分共同协作，使限位开关能够根据特定的位置需求进行工作。

限位开关的作用限位开关（Limit Switch）是一种常见的控制设备，其作用是在某些特定位置或特定动作发生时，向控制系统发出信号，以触发相应的控制动作或保护设备。

本文将介绍限位开关的作用及其在工业领域中的应用。

首先，限位开关的作用是确定物体的位置。

它能够监测物体的运动状态，当物体到达或离开设定的位置时，限位开关将发出信号，通知控制系统相关信息。

例如，当机械装置中的电动机运动将物体抬起一个特定高度时，通过限位开关的信号，控制系统可以及时停止电动机的运转，以避免物体过高或过低。

其次，限位开关的作用是保护设备。

当设备出现异常情况或超负荷时，限位开关能够及时发出信号，触发相应的保护动作，以防止设备受损或发生事故。

例如，在起重机运输物体时，限位开关可以监测重物抬升高度，当物体达到预定高度时，限位开关将切断电源，确保不会超负荷运输。

限位开关在工业领域有广泛的应用。

首先，在自动化生产线中，限位开关可以监测产品的位置、姿态和运动状态，以便控制系统及时调整生产流程。

例如，在汽车装配过程中，限位开关可以检测零件的位置和装配状态，以确保正确地完成装配工作。

其次，在输送设备中，限位开关可以监测货物的位置和流动情况，以便控制系统及时启动或停止输送设备。

例如，在煤矿的煤炭输送线上，限位开关可以检测煤炭的位置和流量，以确保输送过程的稳定和安全。

此外，在机器人系统中，限位开关扮演着重要的角色。

它可以检测机器人的末端执行器的位置和姿态，并确保机器人在操作过程中不会超出设定的工作范围，从而保护设备和工件的安全。

总结而言，限位开关作为一种控制设备，具有确定物体位置和保护设备的作用。

在工业领域中，限位开关广泛应用于自动化生产线、输送设备和机器人系统等领域，帮助控制系统实时监测和控制设备运动状态，以保证生产过程的稳定和安全。

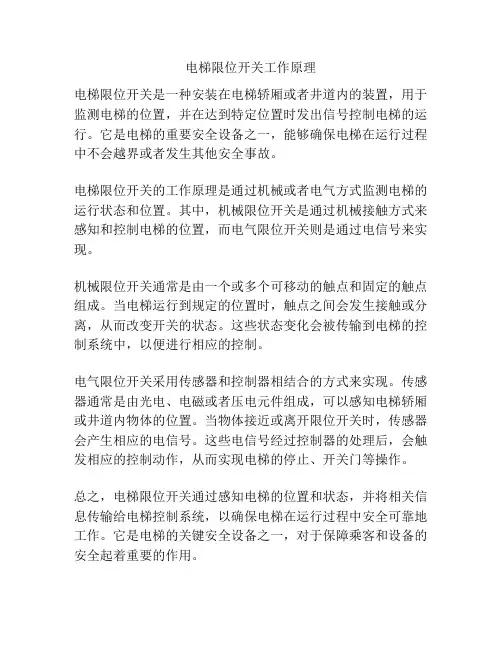

电梯限位开关工作原理
电梯限位开关是一种安装在电梯轿厢或者井道内的装置，用于监测电梯的位置，并在达到特定位置时发出信号控制电梯的运行。

它是电梯的重要安全设备之一，能够确保电梯在运行过程中不会越界或者发生其他安全事故。

电梯限位开关的工作原理是通过机械或者电气方式监测电梯的运行状态和位置。

其中，机械限位开关是通过机械接触方式来感知和控制电梯的位置，而电气限位开关则是通过电信号来实现。

机械限位开关通常是由一个或多个可移动的触点和固定的触点组成。

当电梯运行到规定的位置时，触点之间会发生接触或分离，从而改变开关的状态。

这些状态变化会被传输到电梯的控制系统中，以便进行相应的控制。

电气限位开关采用传感器和控制器相结合的方式来实现。

传感器通常是由光电、电磁或者压电元件组成，可以感知电梯轿厢或井道内物体的位置。

当物体接近或离开限位开关时，传感器会产生相应的电信号。

这些电信号经过控制器的处理后，会触发相应的控制动作，从而实现电梯的停止、开关门等操作。

总之，电梯限位开关通过感知电梯的位置和状态，并将相关信息传输给电梯控制系统，以确保电梯在运行过程中安全可靠地工作。

它是电梯的关键安全设备之一，对于保障乘客和设备的安全起着重要的作用。

限位开关主要参数
限位开关是一种用于检测物体位置的开关装置，通常用于机
械设备中，以确保设备在规定的运动范围内运行。

下面是限位
开关的主要参数：
1.动作方式：限位开关可以分为接触式和非接触式两种动作
方式。

接触式限位开关通过物体接触开关触点而触发信号，而
非接触式限位开关则通过物体的磁性、电磁感应或光电原理来
触发信号。

2.动作电压：限位开关的工作电压范围是其能够正常工作的
电压范围。

通常以直流电压或交流电压来表示，如12VDC或220VAC。

3.动作电流：限位开关的最大工作电流，超过该电流会导致
限位开关损坏或无法正常工作。

4.接触形式：限位开关的触点可以分为常开触点和常闭触点
两种形式。

常开触点在未被触发时接通，被触发后断开；常闭
触点在未被触发时断开，被触发后接通。

5.动作速度：限位开关的动作速度是指开关触点在被触发后
的响应时间，通常以毫秒为单位。

6.防护等级：限位开关通常有不同的防护等级，用以表示其
对尘埃、水和固体物质的防护能力。

常见的防护等级包括IP65、IP67等。

7.连接方式：限位开关的连接方式可以是螺纹连接、插头连接或焊接连接等。

不同的连接方式适用于不同的安装需求。

8.使用环境：限位开关适用的环境条件，包括温度范围、湿度范围、工作压力范围等。

这些条件影响着限位开关的可靠性和寿命。

以上是限位开关的主要参数，通过了解这些参数，可以选择适合自己需求的限位开关产品。

限位开关的工作原理
限位开关是一种控制和检测装置，用于限制或检测运动物体在机械装置中的位置。

它通常由触发装置、导电接点和控制回路组成。

下面将介绍限位开关的工作原理。

限位开关利用机械触发器来感应物体的位置，并通过导电接点与电气电路相连。

当物体接触或靠近限位开关时，机械触发器会被激活，导致导电接点的状态发生变化。

这个变化可以被控制回路检测到，并根据需要触发相应的操作。

限位开关的工作原理可以分为接近式和接触式两种。

1. 接近式限位开关工作原理：
接近式限位开关通过感应物体的磁场、红外线或超声波等信
号来判断物体的位置。

当物体靠近限位开关时，感应装置会接收到信号并将其转化为电信号。

这个电信号被输送到控制回路中，从而触发相应的操作。

2. 接触式限位开关工作原理：
接触式限位开关通过物体的直接接触来感应物体的位置。

当
物体接触到限位开关时，机械触发器会受到压力或力的作用，导致导电接点的状态发生变化。

这个变化被控制回路检测到后，触发相应的操作。

总之，限位开关通过感应物体的位置或直接接触来实现对机械装置的位置限制和检测。

它在自动化控制系统和机械领域中扮演着重要的角色，能够保证装置的安全性和准确性。

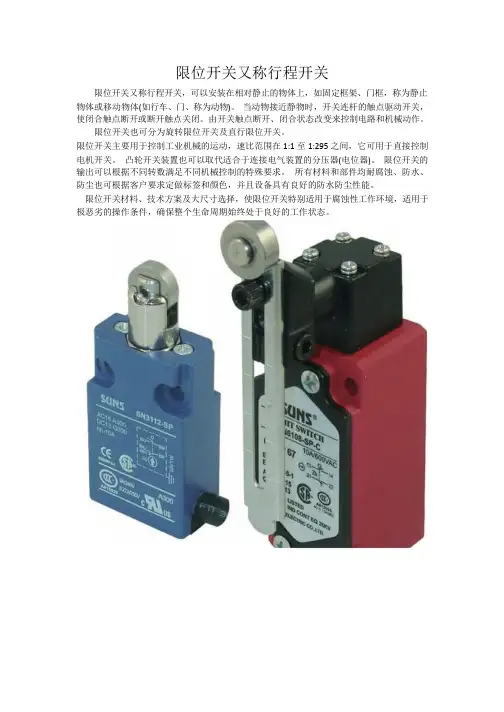

限位开关又称行程开关
限位开关又称行程开关，可以安装在相对静止的物体上，如固定框架、门框，称为静止物体或移动物体(如行车、门、称为动物)。

当动物接近静物时，开关连杆的触点驱动开关，使闭合触点断开或断开触点关闭。

由开关触点断开、闭合状态改变来控制电路和机械动作。

限位开关也可分为旋转限位开关及直行限位开关。

限位开关主要用于控制工业机械的运动，速比范围在1:1 至1:295 之间，它可用于直接控制电机开关。

凸轮开关装置也可以取代适合于连接电气装置的分压器(电位器)。

限位开关的输出可以根据不同转数满足不同机械控制的特殊要求。

所有材料和部件均耐腐蚀、防水、防尘也可根据客户要求定做标签和颜色，并且设备具有良好的防水防尘性能。

限位开关材料、技术方案及大尺寸选择，使限位开关特别适用于腐蚀性工作环境，适用于极恶劣的操作条件，确保整个生命周期始终处于良好的工作状态。

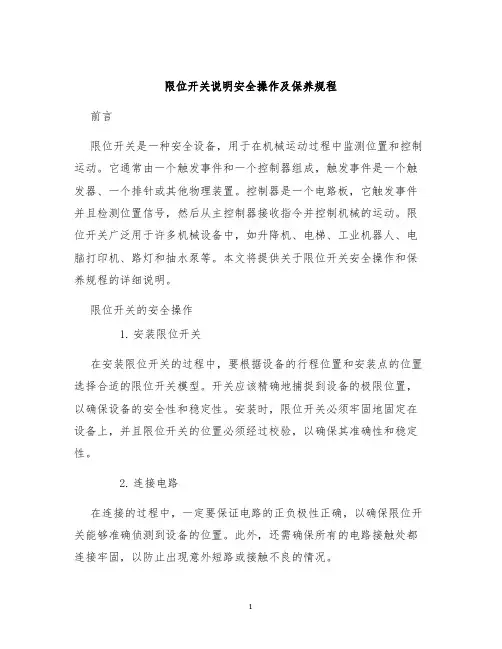

限位开关说明安全操作及保养规程前言限位开关是一种安全设备，用于在机械运动过程中监测位置和控制运动。

它通常由一个触发事件和一个控制器组成，触发事件是一个触发器、一个排针或其他物理装置。

控制器是一个电路板，它触发事件并且检测位置信号，然后从主控制器接收指令并控制机械的运动。

限位开关广泛用于许多机械设备中，如升降机、电梯、工业机器人、电脑打印机、路灯和抽水泵等。

本文将提供关于限位开关安全操作和保养规程的详细说明。

限位开关的安全操作1.安装限位开关在安装限位开关的过程中，要根据设备的行程位置和安装点的位置选择合适的限位开关模型。

开关应该精确地捕捉到设备的极限位置，以确保设备的安全性和稳定性。

安装时，限位开关必须牢固地固定在设备上，并且限位开关的位置必须经过校验，以确保其准确性和稳定性。

2.连接电路在连接的过程中，一定要保证电路的正负极性正确，以确保限位开关能够准确侦测到设备的位置。

此外，还需确保所有的电路接触处都连接牢固，以防止出现意外短路或接触不良的情况。

3.检查工作状态在正式使用之前，一定要检查设备的运动状态、限位开关的位置是否准确，是否牢固安装。

如果发现限位开关出现异常或未达到预期效果，必须立即停机，检查电路并修复问题。

4.不得擅自停用限位开关限位开关是关系设备安全的重要部件，不得擅自停用或修改，否则将导致设备运行不稳定、出现隐患或故障等情况。

5.了解限位开关的工作原理对于使用限位开关的工作人员，了解工作原理、功能和注意事项很重要，可以及时发现问题并采取相应措施，确保设备和人员的安全。

限位开关的保养规程1.定期检查限位开关要确保限位开关的正常工作，必须定期检查和维护。

检查要注意限位开关的安装、连接电路、运动状态和其它可见部件。

如发现异常状况或故障，要及时更换或修复。

2.清洁限位开关在运行中，杂物或尘土可能进入限位开关中，导致限位开关的故障或失灵。

因此，需要定期清洁限位开关，并定期保养，以确保其长期有效运作。

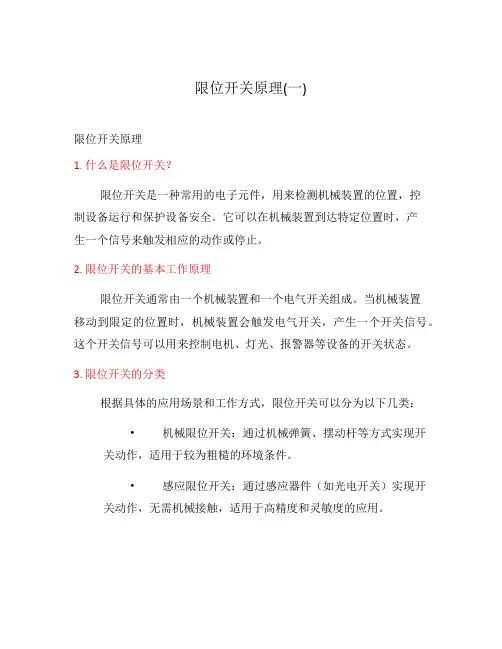

限位开关原理(一)限位开关原理1. 什么是限位开关？限位开关是一种常用的电子元件，用来检测机械装置的位置，控制设备运行和保护设备安全。

它可以在机械装置到达特定位置时，产生一个信号来触发相应的动作或停止。

2. 限位开关的基本工作原理限位开关通常由一个机械装置和一个电气开关组成。

当机械装置移动到限定的位置时，机械装置会触发电气开关，产生一个开关信号。

这个开关信号可以用来控制电机、灯光、报警器等设备的开关状态。

3. 限位开关的分类根据具体的应用场景和工作方式，限位开关可以分为以下几类：•机械限位开关：通过机械弹簧、摆动杆等方式实现开关动作，适用于较为粗糙的环境条件。

•感应限位开关：通过感应器件（如光电开关）实现开关动作，无需机械接触，适用于高精度和灵敏度的应用。

•磁性限位开关：利用磁场感应原理，当机械装置靠近或离开磁性限位开关时，会产生开关信号，适用于无线电设备和特殊环境。

4. 限位开关的工作流程限位开关主要通过以下几个步骤实现工作：•传感器感应：限位开关中的传感器感应机械装置的移动。

可以是机械接触、磁场感应、光电感应等方式。

•信号传输：当传感器感应到机械装置移动到限定位置时，会产生一个开关信号。

这个信号通过导线或者无线方式传输到控制设备。

•控制设备响应：控制设备接收到开关信号后，根据预设的程序或指令，执行相应的动作，如打开或关闭电路、运行或停止电机等。

5. 限位开关的应用领域限位开关广泛应用于各个领域，如工业自动化、机械设备、电子设备、家电产品等。

以下是一些常见的应用场景：•自动门系统：用于检测门的开闭状态，确保门的安全运行。

•工业机械装置：用于检测机械装置是否到达特定位置，保证装置精准运行。

•电梯系统：用于检测电梯的上下限位置，控制电梯的停止和运行。

•印刷设备：用于检测纸张位置，确保印刷精度。

6. 总结通过本文的介绍，我们了解了限位开关的基本工作原理、分类、工作流程以及应用领域。

限位开关在各种机械装置中起着重要的作用，保护设备的安全性和稳定性。

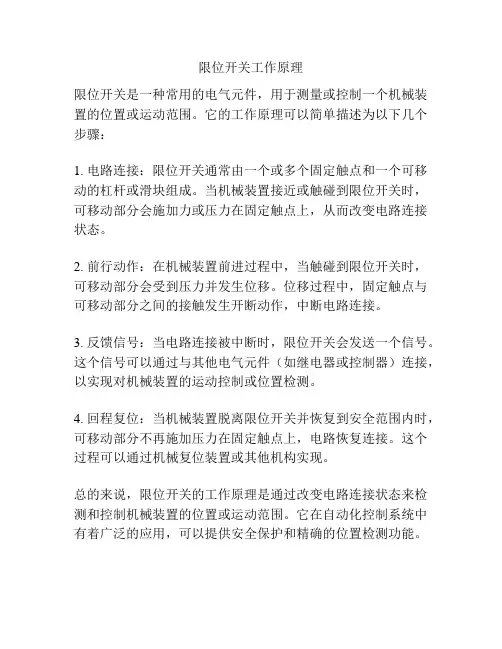

限位开关工作原理
限位开关是一种常用的电气元件，用于测量或控制一个机械装置的位置或运动范围。

它的工作原理可以简单描述为以下几个步骤：
1. 电路连接：限位开关通常由一个或多个固定触点和一个可移动的杠杆或滑块组成。

当机械装置接近或触碰到限位开关时，可移动部分会施加力或压力在固定触点上，从而改变电路连接状态。

2. 前行动作：在机械装置前进过程中，当触碰到限位开关时，可移动部分会受到压力并发生位移。

位移过程中，固定触点与可移动部分之间的接触发生开断动作，中断电路连接。

3. 反馈信号：当电路连接被中断时，限位开关会发送一个信号。

这个信号可以通过与其他电气元件（如继电器或控制器）连接，以实现对机械装置的运动控制或位置检测。

4. 回程复位：当机械装置脱离限位开关并恢复到安全范围内时，可移动部分不再施加压力在固定触点上，电路恢复连接。

这个过程可以通过机械复位装置或其他机构实现。

总的来说，限位开关的工作原理是通过改变电路连接状态来检测和控制机械装置的位置或运动范围。

它在自动化控制系统中有着广泛的应用，可以提供安全保护和精确的位置检测功能。
