电气接线及检验规范教学内容

电机的电气检查和接线本章适用于所有高低压电机的电气检查和接线。

第一节 作业条件第19.1.1条 电机安装完毕，施工图纸及施工技术资料齐全。

第19.1.2条 土建室内装饰已经完毕，室内已清理干净。

第二节 主要机具葫芦吊、龙门架、联轴节顶出器、电工工具、转速表、兆欧表、万用表、钳形电流表、测电笔、直流电桥、互感器、电流表、电压表、升压变压器等。

第三节 操作工艺工艺流程：外观检查 试验调整 抽芯检查 接线 送电试运行 第19.3.1条 外观检查①电机铭牌上制造厂名、出厂日期、电机型号规格、接线方式、工作方法、绝缘等级等记录清楚。

②电机型号规格符合设计要求，附件备件齐全。

③电机安装牢固，连接紧密、牢固。

第19.3.2条 试验调整A．交流电动机试验内容包括：绝缘电阻和吸收比、直流电阻、耐压试验、线圈极性和连接线正确性、空载试验等。

①绝缘电阻和吸收比测量测量绝缘电阻采用兆欧表。

兆欧表的电压等级选择如下表： 设备或回路电压 <100V <500V <3KV <10KV ≥10KV 兆欧表电压等级 250V 500V 1000V 2500V 2500V或5000V绝缘电阻的测量结果应满足：电机额定电压 <1KV ≥1KV绝缘电阻 ≥0.5MΩ(常温) 定子绕组 ≥1MΩ/KV 转子绕组 0.5MΩ/KV吸收比 ≥1.2绝缘电阻应读取60S时的阻值,吸收比应使用60S与15S时绝缘电阻的比值。

可变电阻器、起动电阻器、天磁电阻器的绝缘电阻与回路一起测量，其值不低于0.5 MΩ。

电动机轴承绝缘电阻采用1000V兆欧表测量，其值不低于0.5 M Ω。

②直流电阻测量：测量直流电阻采用电桥。

测量结果应满足：1KV以上或100KW以上电机各相绕组直流电阻值相互差别不应超过其最小值的2％，中性点未引出的电动机可测线间直流电阻，其相互差别不应超过其最小值的1％。

可变电阻器、起动电阻器、天磁电阻器的直流电阻值与产品出厂值比较，其差值不应超过10％。

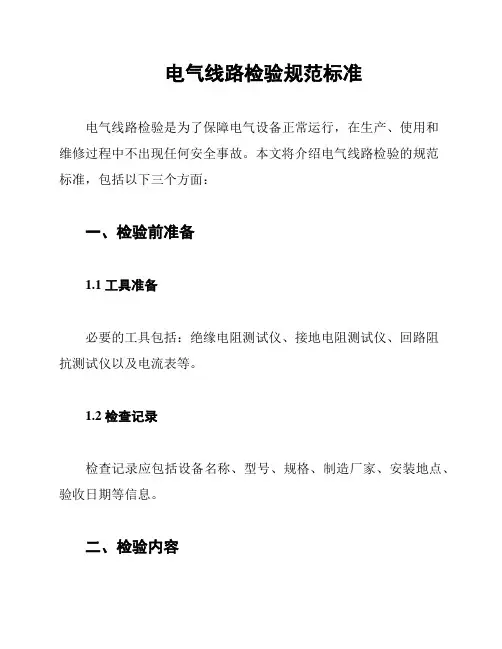

电气线路检验规范标准
电气线路检验是为了保障电气设备正常运行，在生产、使用和
维修过程中不出现任何安全事故。

本文将介绍电气线路检验的规范
标准，包括以下三个方面：
一、检验前准备
1.1 工具准备
必要的工具包括：绝缘电阻测试仪、接地电阻测试仪、回路阻
抗测试仪以及电流表等。

1.2 检查记录
检查记录应包括设备名称、型号、规格、制造厂家、安装地点、验收日期等信息。

二、检验内容
2.1 绝缘电阻测试
对电气设备的绝缘电阻进行测试，检验其绝缘状况是否符合要求。

2.2 接地电阻测试
对电气设备的接地电阻进行测试，确保其接地状态符合要求，
并避免使用过程中的电击危险。

2.3 回路阻抗测试
对电气设备的回路阻抗进行测试，确保其正常运行和安全使用。

2.4 电流测试
对电气设备的电流进行测试，检验其负载是否平衡、过载和短
路等情况，以及判断电气设备是否正常运行。

三、检验结束
3.1 检验报告
检验报告应包括检验结果、对于不符合要求的问题进行说明和建议，并注明整改期限。

3.2 合格评定
通过对检验结果的评价，对电气设备进行合格评定。

综上所述，电气线路检验的规范标准包括检验前准备、检验内容和检验结束等三个方面，确保电气设备运行正常、安全可靠。

电气接线规范电气接线规范是为了保证电气系统的安全、可靠运行而制定的一系列标准和要求。

以下是电气接线规范的内容：1. 电气接线应符合国家相关标准和规范要求。

在进行接线前，需要对相关标准和规范进行了解和熟悉。

2. 线缆的选择应根据电流载荷、电压等因素进行合理选取。

线缆的型号应符合规范，并且需要检查线缆的绝缘性能是否符合要求。

3. 在进行电气接线前，应先切断电源并确保电源是可靠的。

接地线应与大地可靠连接，以确保终端设备的安全运行。

4. 在进行接线时，应按照电路图或接线图进行正确连接。

接线图应清晰、准确，并标注有相应的符号和说明。

5. 电气接线应使用合适的接线工具和接线端子。

接线端子应具有良好的导电性能和机械强度，并且需要与线缆或导线的规格相匹配。

6. 在接线过程中，需注意线缆的固定和绝缘。

线缆应固定在合适的位置，避免在使用过程中产生松动或摇晃。

线缆的绝缘应完好无损，避免绝缘损毁造成漏电或短路。

7. 在进行接线时，需要仔细阅读设备的操作说明和接线图。

操作者应具备一定的电气知识和技能，能够正确理解和解读相关图纸和说明。

8. 接线过程中应注意将电缆和导线分开敷设。

避免低压信号线和高压电源线、照明线等混在一起敷设，以防止电磁干扰和安全事故。

9. 接线点应进行标识，并做好接线记录。

接线记录应详细、准确，并保存在适当的位置，以备日后的检修和维护。

10. 所有接线完成后，应进行全面的检查和试运行。

检查内容包括电压、电流、绝缘电阻等。

试运行过程中，需要对设备的各项功能进行测试，确保其正常工作。

11. 在接线完毕后，应将多余的线缆和导线进行整理和固定，避免走线杂乱，并注意线缆的防护和维护。

12. 接线工作完成后，应对整个电气系统进行验收。

验收内容包括接线的可靠性、安全性、可维护性等。

如果有不符合标准要求的地方，需要及时进行修正和改进。

总之，电气接线规范是为了保证电气系统的安全运行而制定的一系列标准和要求。

遵守接线规范，能够有效预防电气事故的发生，确保电气设备的正常运行。

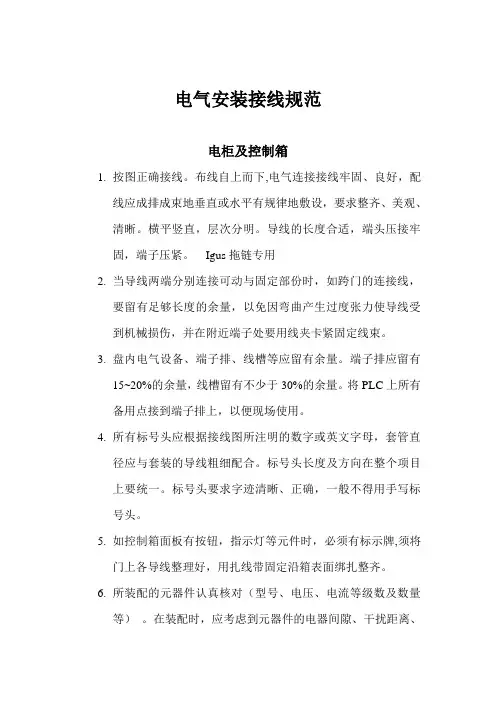

电气安装接线规范电柜及控制箱1.按图正确接线。

布线自上而下,电气连接接线牢固、良好，配线应成排成束地垂直或水平有规律地敷设，要求整齐、美观、清晰。

横平竖直，层次分明。

导线的长度合适，端头压接牢固，端子压紧。

Igus拖链专用2.当导线两端分别连接可动与固定部份时，如跨门的连接线，要留有足够长度的余量，以免因弯曲产生过度张力使导线受到机械损伤，并在附近端子处要用线夹卡紧固定线束。

3.盘内电气设备、端子排、线槽等应留有余量。

端子排应留有15~20%的余量，线槽留有不少于30%的余量。

将PLC上所有备用点接到端子排上，以便现场使用。

4.所有标号头应根据接线图所注明的数字或英文字母，套管直径应与套装的导线粗细配合。

标号头长度及方向在整个项目上要统一。

标号头要求字迹清晰、正确，一般不得用手写标号头。

5.如控制箱面板有按钮，指示灯等元件时，必须有标示牌,须将门上各导线整理好，用扎线带固定沿箱表面绑扎整齐。

6.所装配的元器件认真核对（型号、电压、电流等级数及数量等）。

在装配时，应考虑到元器件的电器间隙、干扰距离、电器散热距离。

7.一般一个接线端子（含端子排和元器件接线端）只连接一根导线，必要时允许连接二根导线。

当需要连接二根以上导线时，应采取相应措施，以保证导线的可靠连接。

两个端子间的连线不得有中间接头，导线芯线应无损伤。

8.控制柜内应提供仪表接地和安全接地母线，仪表接地和安全接地母线通流截面应满足要求，仪表接地应与控制柜体绝缘，元件接地的部件应保持良好的接地连续性。

9.同一批产品元器件安装的位置、方式、方案要尽可能一致。

装配时一定要注意保护元器件的完整，如有损坏,要及时向有关人员说明原因，更不能隐瞒以免引起严重的事故，并立即申报供应部门及时补添损坏了的元件。

当一、二次线装配完毕后，应进行自检，认真对照原理图，接线图，按照上述要求对设备进行自检，若有不符之处，进行纠正，并将柜内打扫清洁。

桥架、拖链布局及走线10.桥架内电缆线均匀分布，理顺以避免交叉。

电气接线最新标准规范电气接线是确保电气设备安全运行的关键环节。

随着技术的发展和安全标准的提高，电气接线的标准规范也在不断更新。

以下是电气接线的最新标准规范内容：电气接线工作必须遵循国家和行业的相关标准，确保接线的安全性和可靠性。

以下是电气接线的最新标准规范要点：1. 材料选择：- 电线应选择符合国家标准的铜芯或铝芯电缆。

- 接线端子、绝缘材料等配件也应符合相应的安全标准。

2. 接线方式：- 接线应采用规范的接线方法，如焊接、压接或螺丝固定等。

- 接线过程中应避免损伤导线绝缘层。

3. 接线颜色：- 接线颜色应遵循国际标准，如火线通常使用红色或棕色，零线使用蓝色，地线使用黄绿相间。

4. 接线标识：- 所有接线点应有清晰的标识，包括电线类型、用途和连接设备。

5. 安全距离：- 接线时，不同电压等级的电线之间应保持足够的安全距离，避免电磁干扰。

6. 防护措施：- 接线盒、开关等电气设备应安装在适当的位置，并采取防尘、防水等防护措施。

7. 接地要求：- 所有电气设备必须有良好的接地，以防止电气故障和漏电事故。

8. 接线测试：- 接线完成后，应进行严格的测试，包括绝缘电阻测试、接地电阻测试等，确保接线符合安全标准。

9. 维护与检查：- 定期对电气接线进行检查和维护，及时发现并解决潜在的安全隐患。

10. 培训与资质：- 从事电气接线工作的人员必须经过专业培训，并持有相应的资质证书。

电气接线工作是一项专业性很强的工作，必须严格按照最新的标准规范执行，以确保人员和设备的安全。

请根据具体的应用场景和设备要求，参考最新的电气接线标准规范进行操作。

在实际操作中，还应结合现场实际情况，灵活运用规范，确保电气系统的安全稳定运行。

电气接线标准规范1. 引言本文档旨在制定一套电气接线的标准规范，以确保安全可靠的电气连接，并提高操作的一致性和效率。

2. 基本要求- 电气接线应符合相关安全法规和标准要求，并获得相关许可和认证。

- 接线人员应具备相关的技术培训和证书，并严格按照规范操作。

- 所使用的电线、插头、配件等应符合国家标准，并经过质量检测。

3. 接线程序1. 在进行任何电气接线之前，务必切断电源，并确保工作区域的安全。

2. 根据实际需要选择适当的电线规格和类型，确保电流负载和电压要求的匹配。

3. 使用绝缘工具剥离电线端部的绝缘层，不应剥离过多或过少。

4. 检查电线的质量，并对裸露的导线进行编织或焊接处理。

5. 使用合适的连接器或终端块将电线连接到相应设备或电源。

6. 在接线完成后，进行有效的绝缘和封装，以防止漏电和机械损坏。

7. 连接完成后，进行必要的测试和检查，确保接线的正确性和可靠性。

4. 安全措施- 接线人员应遵守相关的安全操作规程，佩戴必要的安全防护设备。

- 在进行高压电气接线时，需使用绝缘手套和绝缘材料进行保护。

- 确保接线过程中整洁有序，预防电线短路和触电的风险。

- 在操作环境中设置明显的警示标识，提醒他人避免接近或触碰电气接线。

5. 维护和检修- 定期检查和维护电气接线，确保其正常运行和安全性。

- 出现异常情况时，需要及时采取措施修复或更换受损的电线和配件。

- 在进行维护和检修时，务必切断电源，并按照相关程序操作。

6. 结论本文档所制定的电气接线标准规范将有助于提升电气接线工作的安全性和效率，并为电气设备的正常运行提供保障。

接线人员应严格按照规范操作，并定期进行检查和维护，以确保电气接线的可靠性和稳定性。

电工接线规范一目的：规范电工接线，提高电工接线质量。

一、元器件安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按电气布局图安装，图纸有不详之处或有争议之处，要有自控部经理签字更改，禁止私自更改。

5、元器件组装顺序应从板前视，由左至右，由上至下6、组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平。

7、对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

8、柜内所有的电器元器件只要有接地标示的都要接地，要单独接地，禁止并联接地，接地线要大于2.5平方。

电气门要如下接地处理。

9、整个设备的所有的电器元器件都要贴电气标示（和图纸一一对应）二、柜内布线规范1、要按图纸正确接线，连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。

裸露部分不超过2mm。

动力线和信号线尽量分开走线。

2、每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则必须两根导线合并压一个线鼻子。

3、所有连接导线中间不应有接头。

4、回拉式弹簧端子的联接导线的剥线长度： 10 mm导线插入端子口中，直到感觉到导线已插到底部，上部不能露铜。

5、配线颜色标准（客户没有特殊要求时，按此标准执行）动力线：红色零线：蓝色接地线：黄绿色DC24V+: 棕色DC24V-: 蓝色PLC-IN：蓝色PLC-OUT:蓝色其它：灰色6、配线规格标准（客户没有特殊要求时，按此标准执行）动力线：不得小于1.5平方（根据实际功率确定）零线：不得小于动力线接地线：不得小于2.5平方DC24V+: 0.75平方DC24V-: 0.75平方PLC-IN：0.75平方PLC-OUT:0.75平方断膜加热线：采用高温线，不得小于1.5平方。

（根据电流确定）其它：不得小于1平方7、柜内所有的电线都要压线鼻子，要选择合适的线鼻子，一定要用专业工具，禁止违章操作。
