可编辑修改精选全文完整版防爆电气设备检查标准50条及考核办法第一条本标准适用于公司矿井井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气设备及连线电缆。
第二条防爆电气设备、小型电器必须有永久性的防爆标志(Exdi)、煤安标志(MA)、产品“铭牌”,无“防爆标志”、“煤安标志”为失爆,无“铭牌”为不完好。
第三条防爆电气设备、小型电器下井前必须经专职防爆检查员检查,粘贴“防爆检查合格证”,并签发“入井许可证”才能下井,现场检查无“防爆检查合格证”为失爆。
第四条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖,否则为失爆。
第五条隔爆壳变形长度超过50mm,凸凹深度超过5mm为失爆。
第六条隔爆外壳开焊为失爆,锈蚀严重、有锈皮脱落为失爆;油漆皮脱落较多为不完好。
第七条穿越隔爆腔的接线座有裂缝或晃动为失爆。
第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成,衬垫的厚度不能小于2mm。
当外壳净容积不大于100cm3时,衬垫宽度不得小于6 mm,当外壳净容积大于100cm3时,衬垫宽度不得小于9.5 mm。
否则为失爆。
观察窗玻璃表面伤痕深度小于1 mm为不完好,否则为失爆。
第九条隔爆接合面间隙和宽度不得小于表1、表2的规定,快开式门或盖的隔爆接合面的最小有效宽度不小于25毫米,否则为失爆。
1、静止隔爆面的间隙与接合面宽度:2、活动部分(操纵杆及电机轴)隔爆接合面间隙与接合面宽度:表2第十条隔爆面划伤为不完好,其深度与宽度大于0.5mm,或无伤隔爆面有效宽度小于表1、表2规定值的2/3,为失爆。
无伤隔爆面的有效宽度计算见图1。
第十一条转盖式或插盖式隔爆面的宽度不得小于25 mm,间隙不得大于0.5 mm,否则为失爆。
快开式门或盖因变形打不开,且隔爆面间隙大于或结合面有效宽度小于表1规定值为失爆,否则为不完好。
第十二条隔爆面的表面粗糙度应不大于6.3μm,操纵杆的粗糙度应不大于3.2μm,否则为失爆。

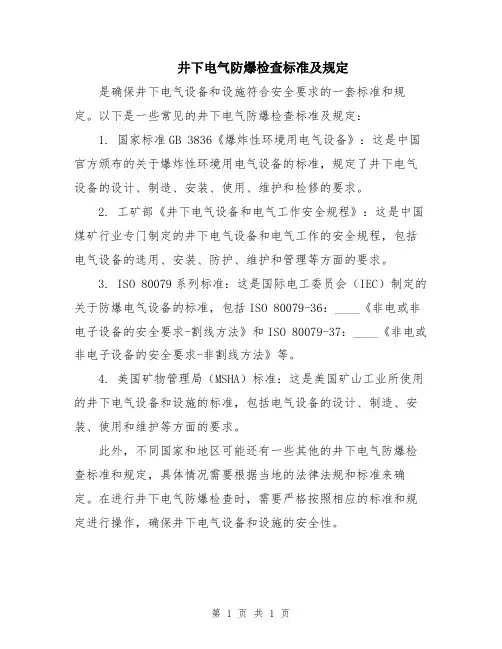

井下电气防爆检查标准及规定
是确保井下电气设备和设施符合安全要求的一套标准和规定。
以下是一些常见的井下电气防爆检查标准及规定:
1. 国家标准GB 3836《爆炸性环境用电气设备》:这是中国官方颁布的关于爆炸性环境用电气设备的标准,规定了井下电气设备的设计、制造、安装、使用、维护和检修的要求。
2. 工矿部《井下电气设备和电气工作安全规程》:这是中国煤矿行业专门制定的井下电气设备和电气工作的安全规程,包括电气设备的选用、安装、防护、维护和管理等方面的要求。
3. ISO 80079系列标准:这是国际电工委员会(IEC)制定的关于防爆电气设备的标准,包括ISO 80079-36:____《非电或非电子设备的安全要求-割线方法》和ISO 80079-37:____《非电或非电子设备的安全要求-非割线方法》等。
4. 美国矿物管理局(MSHA)标准:这是美国矿山工业所使用的井下电气设备和设施的标准,包括电气设备的设计、制造、安装、使用和维护等方面的要求。
此外,不同国家和地区可能还有一些其他的井下电气防爆检查标准和规定,具体情况需要根据当地的法律法规和标准来确定。
在进行井下电气防爆检查时,需要严格按照相应的标准和规定进行操作,确保井下电气设备和设施的安全性。
第 1 页共 1 页。
防爆电气设备检查标准防爆电气设备是指在容易产生可燃气体、蒸汽、液体或粉尘爆炸的环境中使用的电气设备。
为了保障工业生产过程的安全稳定,对防爆电气设备进行定期检查是必要的。
下面是防爆电气设备检查的标准:1. 设备外观检查:- 检查设备外壳是否完好无损,无裂纹、变形等缺陷。
- 检查设备的接线是否紧固,无松动或断裂。
- 检查设备的标志、标牌是否清晰可见。
2. 环境检查:- 检查设备所处的环境是否符合使用要求。
- 检查设备周围是否有易燃物质、或者可能产生爆炸的条件。
3. 防护措施检查:- 检查设备的防爆措施是否齐全、有效,如防爆灯、防爆电缆等。
- 检查防护罩、防护网是否完好,能够防止外来物体进入设备内部。
4. 线路检查:- 检查电缆、线束是否正常,无断裂、老化等情况。
- 检查电线的绝缘情况是否良好。
- 检查接线端子是否紧固可靠。
5. 爆炸防护装置检查:- 检查防爆电气设备的防护罩、隔爆盒等是否完好。
- 检查防爆装置是否按要求设置,并进行测试。
6. 各种开关装置检查:- 检查开关按钮是否灵活可靠。
- 检查开关装置的接触是否正常。
7. 异常情况记录:- 对设备运行过程中出现的异常情况进行记录。
- 对设备维修、更换情况进行记录。
8. 环境温度检查:- 检查设备所处的环境温度是否符合使用要求。
- 检查设备在工作状态下是否过热。
9. 定期保养:- 对设备进行定期保养,如清洁灰尘、润滑等。
- 对设备的零部件进行检查,更换磨损、老化等零部件。
10. 定期维护:- 对设备进行定期维护,如更换易损件等。
- 对设备的防护措施进行检查,确保其有效性。
以上是防爆电气设备检查的一些标准,只是作为参考,具体的检查标准应根据具体设备和生产环境来制定。
同时,在进行检查时应严格按照相关的安全操作规程进行,确保检查过程的安全性。
防爆电气设备检查标准防爆电气设备是指在具有可燃性气体、蒸汽、液体或粉尘环境中使用的电气设备。
由于这些环境具有爆炸的潜在风险,因此对防爆电气设备的检查是非常重要的。
下面将详细介绍防爆电气设备的检查标准。
一、检查前准备工作1.明确检查的范围:根据工厂厂区的划分,确定需要检查的防爆电气设备区域。
2.查验文件资料:检查设备的所属规范、售后服务记录、维护记录等文件资料,确保设备的合法性和完整性。
3.获取必要的设备维护信息:包括防爆电气设备的制造商、型号、性能、安装位置等信息。
二、检查内容1.外观检查:检查设备外壳的完整性、表面有无腐蚀、损坏等情况,确保外壳不会被容易引发火花的物质撞击或钻孔。
2.连接和绝缘检查:检查连接器、绝缘子、接线盒等连接部分的松动、腐蚀、破损情况,并进行必要的修复和更换。
3.接地检查:检查设备的接地电阻,确保接地系统的正常工作。
4.线路检查:对电缆和线路进行检查,确保电缆和线路没有损坏、磨损或裂纹等情况。
5.电动机和起动器检查:对电动机和起动器的运行状态进行检查,确保各项参数正常。
6.开关和控制设备检查:检查开关和控制设备的触点是否磨损,开关操作是否正常。
7.灯具和照明设备检查:检查灯具和照明设备的安装情况,灯泡是否正常工作。
8.防爆等级检查:根据设备所在区域的防爆等级要求,检查设备的防爆等级是否符合要求。
9.防护措施检查:验证防爆电气设备周围的防护措施是否完好,如防护罩、防爆墙等。
10.散热检查:检查散热装置的通风情况,确保设备正常运行时能正常散热。
三、检查频率1.初次投入使用前:原则上应对所有防爆电气设备进行全面的检查。
2.正常使用期间:根据设备的运行情况和厂区环境的变化,每年至少进行一次全面检查,对设备的连接、绝缘、线路等进行检查和维护。
3.定期保养:根据设备的使用寿命和制造商的建议,定期进行设备的保养和维护,确保设备的正常运行。
四、检查记录与整改1.检查记录:对每次检查进行详细的记录,包括检查时间、检查内容和结果等,以备后续参考。
2023年电气设备防爆性能检查细则根据2023年电气设备防爆性能检查细则,以下是相关的详细内容:一、检查范围1. 检查对象:各类电气设备,包括电动机、开关、控制器、仪表等。
2. 检查内容:电气设备的防爆性能是否满足相关标准和要求。
二、检查标准1. 防爆等级:根据设备所在场所的危险性等级,确定适用的防爆等级,如Exd、Exe、Exn等。
2. 防护类型:根据设备的使用条件,确定适用的防护类型,如防爆壳体、隔爆罩等。
3. 防爆材料:检查设备外壳材料是否符合要求,如是否能有效隔离电气设备内部的火花、电弧等。
三、检查要点1. 设备安装位置:检查设备是否安装在符合防爆要求的区域,如爆炸性气体或蒸汽可能存在的地方。
2. 密封性能:检查设备的密封性能是否良好,能否有效防止爆炸性气体进入设备内部。
3. 过载保护:检查设备是否具备过载保护功能,以避免设备发生过热现象。
4. 接地保护:检查设备的接地是否良好,确保设备不会因静电积聚而发生火花或电弧放电。
5. 温度等级:检查设备的温度等级是否符合要求,以防止设备在使用过程中因温度过高而引发爆炸。
6. 防尘性能:检查设备的防尘性能是否良好,以防止灰尘积聚引发爆炸。
四、检查方法1. 目视检查:仔细观察设备的外观情况,如是否存在损坏、腐蚀、变形等。
2. 测试仪器:使用专业的测试仪器进行相关参数的检测,如防爆等级、温度等级、防尘性能等。
3. 抽样检测:按照一定比例对大批量设备进行抽样检测,以确保整体质量符合要求。
五、检查记录1. 检查人员应详细记录每次检查的时间、地点、检查内容、结果等信息,并进行签名确认。
2. 检查记录应保存至少五年,并向相关部门提交备案。
六、检查结果处理1. 合格:设备的防爆性能符合要求,可以正常使用。
2. 不合格:设备的防爆性能存在问题,需要进行修理、更换或其他处理措施,并重新进行检查。
3. 临时使用:如果设备仅在临时使用场所使用,并且无法进行修理或更换,可以在明确风险控制措施的前提下暂时继续使用。
电气设备防爆性能检查细则
电气设备的防爆性能检查细则包括以下几个方面:
1. 设备外壳的防爆性能检查:
- 检查设备外壳是否有破损、裂纹等缺陷,以确保外壳的完整性。
- 检查设备外壳的防护等级是否符合要求,防爆等级应与设备所处的爆炸性环境相匹配。
- 检查设备外壳的材料是否耐腐蚀、抗震动,并且具有足够的机械强度。
2. 线缆和接线的防爆性能检查:
- 检查电缆是否有破损、老化等情况,以确保电缆的绝缘性能良好。
- 检查电缆的固定方式是否可靠,确保电缆不会受到外界拉扯或挤压。
- 检查接线的接触是否良好,确保接线不会因松动导致出现火花或电弧。
3. 电气设备内部的防爆性能检查:
- 检查电气设备内部的连接器、开关等部件是否固定可靠,不会因振动、冲击等造成松动。
- 检查设备内部的线路布局是否合理,不会因线路交叉、堆积等导致火花或电弧。
- 检查设备内部的绝缘材料是否满足防爆要求,确保不会因绝缘材料老化、腐蚀等导致漏电或短路。
4. 防爆装置的检查:
- 检查防爆装置(如隔爆盒、喷镀涂覆等)是否完好,并且能够满足设备所处的爆炸性环境要求。
- 检查防爆装置的安装是否正确,确保防爆装置能够有效地限制和隔离火花或电弧。
5. 定期维护和检测:
- 对电气设备进行定期维护和清洁,确保设备的防爆性能始终保持良好。
- 定期进行防爆性能的检测和测试,以确保设备在爆炸性环境下的安全运行。
以上是电气设备防爆性能检查的一些细则,具体的检查内容和要求可以根据实际情况和相关标准进行调整和补充。

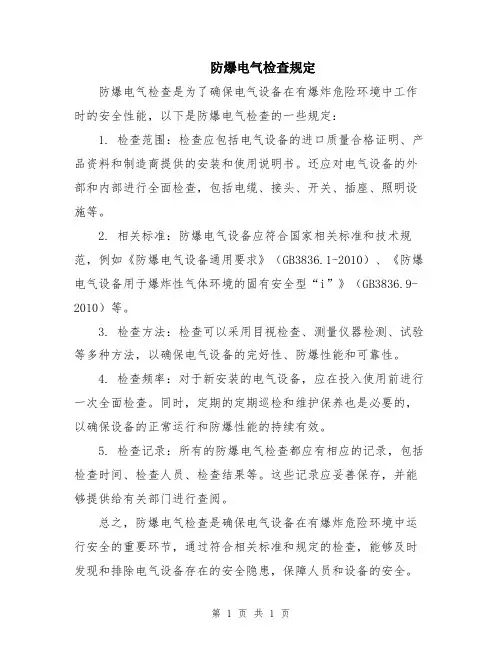

防爆电气检查规定
防爆电气检查是为了确保电气设备在有爆炸危险环境中工作时的安全性能,以下是防爆电气检查的一些规定:
1. 检查范围:检查应包括电气设备的进口质量合格证明、产品资料和制造商提供的安装和使用说明书。
还应对电气设备的外部和内部进行全面检查,包括电缆、接头、开关、插座、照明设施等。
2. 相关标准:防爆电气设备应符合国家相关标准和技术规范,例如《防爆电气设备通用要求》(GB3836.1-2010)、《防爆电气设备用于爆炸性气体环境的固有安全型“i”》(GB3836.9-2010)等。
3. 检查方法:检查可以采用目视检查、测量仪器检测、试验等多种方法,以确保电气设备的完好性、防爆性能和可靠性。
4. 检查频率:对于新安装的电气设备,应在投入使用前进行一次全面检查。
同时,定期的定期巡检和维护保养也是必要的,以确保设备的正常运行和防爆性能的持续有效。
5. 检查记录:所有的防爆电气检查都应有相应的记录,包括检查时间、检查人员、检查结果等。
这些记录应妥善保存,并能够提供给有关部门进行查阅。
总之,防爆电气检查是确保电气设备在有爆炸危险环境中运行安全的重要环节,通过符合相关标准和规定的检查,能够及时发现和排除电气设备存在的安全隐患,保障人员和设备的安全。
第 1 页共 1 页。

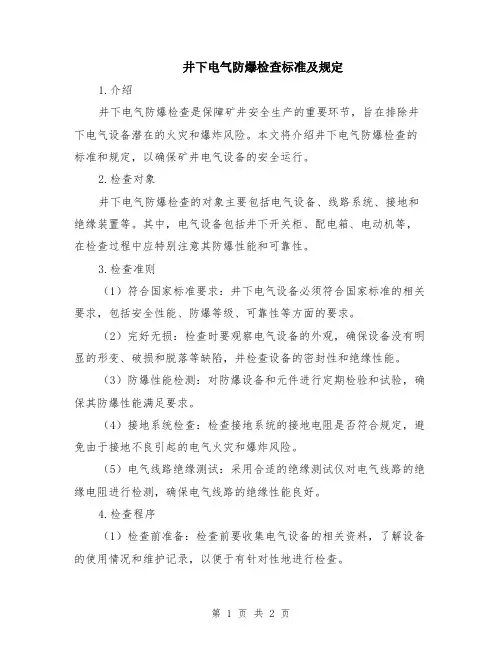

井下电气防爆检查标准及规定1.介绍井下电气防爆检查是保障矿井安全生产的重要环节,旨在排除井下电气设备潜在的火灾和爆炸风险。
本文将介绍井下电气防爆检查的标准和规定,以确保矿井电气设备的安全运行。
2.检查对象井下电气防爆检查的对象主要包括电气设备、线路系统、接地和绝缘装置等。
其中,电气设备包括井下开关柜、配电箱、电动机等,在检查过程中应特别注意其防爆性能和可靠性。
3.检查准则(1)符合国家标准要求:井下电气设备必须符合国家标准的相关要求,包括安全性能、防爆等级、可靠性等方面的要求。
(2)完好无损:检查时要观察电气设备的外观,确保设备没有明显的形变、破损和脱落等缺陷,并检查设备的密封性和绝缘性能。
(3)防爆性能检测:对防爆设备和元件进行定期检验和试验,确保其防爆性能满足要求。
(4)接地系统检查:检查接地系统的接地电阻是否符合规定,避免由于接地不良引起的电气火灾和爆炸风险。
(5)电气线路绝缘测试:采用合适的绝缘测试仪对电气线路的绝缘电阻进行检测,确保电气线路的绝缘性能良好。
4.检查程序(1)检查前准备:检查前要收集电气设备的相关资料,了解设备的使用情况和维护记录,以便于有针对性地进行检查。
(2)外观检查:对设备的外观进行检查,包括设备的外壳、连接件、操作按钮等,确保无明显损坏和安全隐患。
(3)内部检查:检查设备的内部组成部分,核对设备的型号、规格、防爆等级等信息,同时对重要部件进行检查和试验。
(4)检测记录:将检查过程中发现的问题记录下来,包括设备的缺陷、存在的安全隐患以及需要更换的部件等。
(5)问题整改:对检查中发现的问题进行整改,包括更换损坏的部件、修复电气设备的故障和缺陷等。
(6)检查报告:编制检查报告,说明检查的情况、发现的问题和整改情况,并提出改进意见和建议,为下次检查提供参考。
5.检查频率井下电气防爆检查的频率应根据设备的使用状况和防爆等级来确定。
一般来说,常用设备的检查频率为每月一次,一些重要设备的检查频率可缩短至每周一次。
防爆电气设备检查标准主要包括设备外观检查、电气部分检查、机械部分检查、附件和接地装置检查等多个方面。
下面将对这几个方面进行详细介绍。
设备外观检查:1. 设备外表无明显的机械损伤或变形。
2. 设备外壳无明显的锈蚀、腐蚀或变色。
3. 设备外表清洁整洁,无异味、污垢或油渍。
4. 设备上的标志、标识和警示标志清晰可见,无模糊、褪色或缺失。
电气部分检查:1. 设备内部电缆和线路无明显磨损、折断或脱落。
2. 设备内部绝缘材料无明显老化、开裂或变形。
3. 设备内部电气接点无松动、烧焦或腐蚀现象。
4. 设备内部的开关、按钮和指示灯灵活可靠,无卡滞、失灵或灯泡破损。
5. 设备的电气部分接地良好,接地线路无断裂或短路现象。
机械部分检查:1. 设备的机械部分运行平稳,无明显的颤动、噪音或冲击。
2. 设备的传动部分无松动、严重磨损或脱落现象。
3. 设备的轴承与螺纹部分润滑良好,无明显的摩擦、卡滞或渗漏。
4. 设备的防护罩、护栏和保护装置完好可靠,无裂缝、变形或松动。
附件和接地装置检查:1. 设备的附件(如电缆接头、隔爆开关等)安装牢固可靠,无松动或脱落。
2. 设备的附属设备和附件的防护等级与设备相匹配。
3. 设备的接地装置符合国家标准和设计要求,接地电阻符合规定范围。
4. 设备的接线盒、控制柜和开关箱内部无杂乱的线路、杂物,并经常保持干燥清洁。
以上检查标准仅为常规标准,不同类型、不同场所的防爆电气设备可能还有其他特殊的检查要求,需要根据具体情况进行检查。
同时,检查人员需要具备一定的专业知识和经验,确保对防爆电气设备的检查能够有效、全面地发现问题并及时处理。

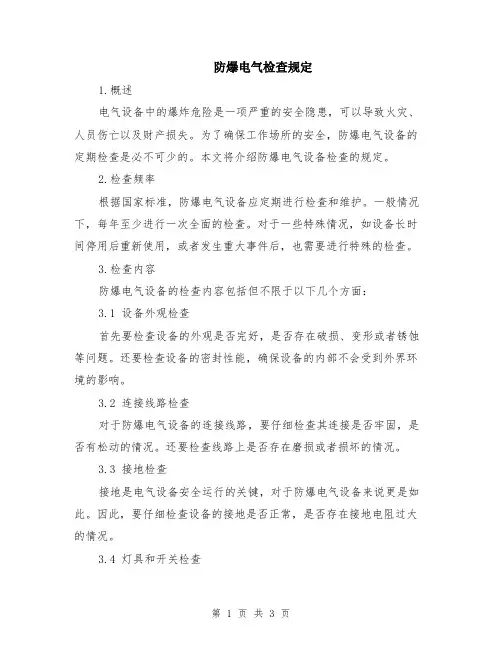

防爆电气检查规定1.概述电气设备中的爆炸危险是一项严重的安全隐患,可以导致火灾、人员伤亡以及财产损失。
为了确保工作场所的安全,防爆电气设备的定期检查是必不可少的。
本文将介绍防爆电气设备检查的规定。
2.检查频率根据国家标准,防爆电气设备应定期进行检查和维护。
一般情况下,每年至少进行一次全面的检查。
对于一些特殊情况,如设备长时间停用后重新使用,或者发生重大事件后,也需要进行特殊的检查。
3.检查内容防爆电气设备的检查内容包括但不限于以下几个方面:3.1 设备外观检查首先要检查设备的外观是否完好,是否存在破损、变形或者锈蚀等问题。
还要检查设备的密封性能,确保设备的内部不会受到外界环境的影响。
3.2 连接线路检查对于防爆电气设备的连接线路,要仔细检查其连接是否牢固,是否有松动的情况。
还要检查线路上是否存在磨损或者损坏的情况。
3.3 接地检查接地是电气设备安全运行的关键,对于防爆电气设备来说更是如此。
因此,要仔细检查设备的接地是否正常,是否存在接地电阻过大的情况。
3.4 灯具和开关检查对于防爆灯具和开关,要检查其工作是否正常,是否存在异常的情况。
还要检查其防护等级是否符合要求。
3.5 清洁和维护对于防爆电气设备的检查,还要进行清洁和维护工作。
要及时清除设备表面的灰尘和污垢,确保设备表面的绝缘性能。
4.检查记录每次进行防爆电气设备检查,都要做好详细的检查记录。
记录包括检查时间、检查人员、检查内容以及检查结果等信息。
对于发现的问题,要及时记录并进行相应的修复和整改。
5.检查人员防爆电气设备的检查应由专业的电气工程师或者具备相关资质的人员进行。
检查人员要熟悉电气设备的安装和维护要求,能够准确评估设备的安全状况。
6.检查合规性防爆电气设备的检查应符合相关的法律法规和标准要求,如国家标准《防爆电气设备》等。
检查过程中要严格按照规定的检查步骤和要求进行,确保检查合规性。
7.检查结果处理根据检查结果,对于存在问题的设备,要及时采取相应的修复和整改措施。

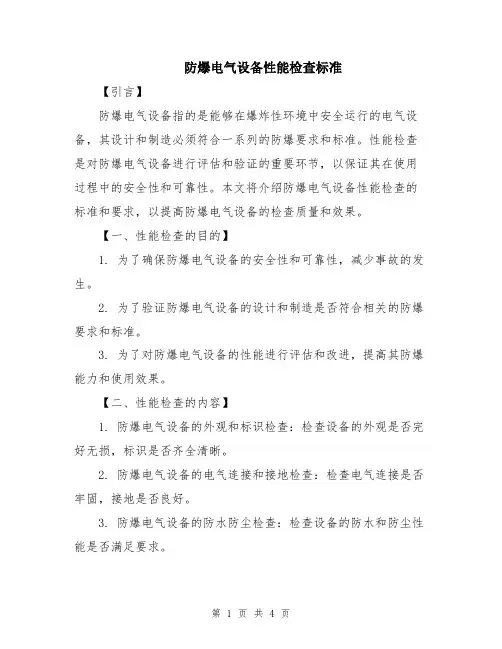

防爆电气设备性能检查标准【引言】防爆电气设备指的是能够在爆炸性环境中安全运行的电气设备,其设计和制造必须符合一系列的防爆要求和标准。
性能检查是对防爆电气设备进行评估和验证的重要环节,以保证其在使用过程中的安全性和可靠性。
本文将介绍防爆电气设备性能检查的标准和要求,以提高防爆电气设备的检查质量和效果。
【一、性能检查的目的】1. 为了确保防爆电气设备的安全性和可靠性,减少事故的发生。
2. 为了验证防爆电气设备的设计和制造是否符合相关的防爆要求和标准。
3. 为了对防爆电气设备的性能进行评估和改进,提高其防爆能力和使用效果。
【二、性能检查的内容】1. 防爆电气设备的外观和标识检查:检查设备的外观是否完好无损,标识是否齐全清晰。
2. 防爆电气设备的电气连接和接地检查:检查电气连接是否牢固,接地是否良好。
3. 防爆电气设备的防水防尘检查:检查设备的防水和防尘性能是否满足要求。
4. 防爆电气设备的密封性检查:检查设备的密封性能是否良好,能否有效防止爆炸性气体或粉尘的渗入。
5. 防爆电气设备的阻爆性能检查:对设备进行阻爆性能测试,验证其能否抑制、隔离和灭火爆炸性气体或粉尘。
6. 防爆电气设备的温升检查:检查设备运行时的温升是否在安全范围内。
7. 防爆电气设备的漏电检查:检查设备的漏电是否在标准范围内。
8. 防爆电气设备的过载和短路保护检查:检查设备的过载和短路保护装置是否可靠有效。
9. 防爆电气设备的耐压和绝缘检查:检查设备的耐压和绝缘性能是否满足要求。
10. 防爆电气设备的使用环境检查:检查设备所处的使用环境是否符合标准要求。
【三、性能检查的方法】1. 目视检查法:使用肉眼进行外观、标识、连接等的检查。
2. 测量检查法:使用测试仪器进行电气连接、漏电、过载、绝缘等的检测。
3. 试验检查法:使用专用设备对防爆电气设备进行阻爆性能、温升等的试验。
4. 环境检查法:对设备所处的使用环境进行调查和验证。
【四、性能检查的标准】1. 国家标准:如《防爆电气设备通用技术要求》、《防爆电气设备用金属密封件》等。
防爆电气设备性能检查标准防爆电气设备是指在危险环境中使用的电气设备,其构造和工作原理能够防止火花、电弧和表面温度超过危险等级,以防止引发爆炸和火灾。
为了确保防爆电气设备的安全性能,需要进行性能检查。
下面是防爆电气设备性能检查的标准,包括设计标准、外观检查、电气安全性能检查和运行状态检查。
一、设计标准防爆电气设备的设计应符合以下标准要求:1. 国家相关法律法规和标准的要求;2. 经过防爆设计和防护措施的构造,确保电气设备的使用安全;3. 采用合适的防爆等级和防护类型,以适应相应的爆炸危险环境;4. 采用适当的防护和密封措施,确保电气设备在水和粉尘等危险环境中的可靠性。
二、外观检查外观检查主要是对防爆电气设备的外观进行检查,包括以下内容:1. 检查设备的安装和定位是否符合要求;2. 检查设备的固定和连接部件是否牢固可靠;3. 检查设备外壳是否完整且无明显损坏;4. 检查设备的措施装置(如防护罩、防护盖等)是否完好;5. 检查设备的标志和标识是否清晰可见;6. 检查设备的外壳是否存在腐蚀、锈蚀等现象。
三、电气安全性能检查电气安全性能检查是对防爆电气设备的电气性能进行检查,主要包括以下内容:1. 检查设备的绝缘电阻是否符合要求;2. 检查设备的接地是否良好;3. 检查设备的导电部分是否存在短路、接触不良等现象;4. 检查设备的绝缘部分是否存在漏电、接触电压超标等现象;5. 检查设备的电气保护措施是否有效;6. 检查设备的电气连接是否牢固可靠;7. 检查设备的电气元件是否正常工作。
四、运行状态检查运行状态检查是对防爆电气设备的运行状态进行检查,主要包括以下内容:1. 检查设备的工作性能是否正常;2. 检查设备的启动、运行和停止是否平稳;3. 检查设备的工作温度是否在允许范围内;4. 检查设备的工作噪音是否正常;5. 检查设备的工作振动是否正常;6. 检查设备的工作是否存在异常现象,如异响、异味等。
在进行防爆电气设备性能检查时,应严格按照上述标准要求进行检查,及时发现并处理设备存在的安全隐患和问题,以确保防爆电气设备的安全可靠运行,减少火灾和爆炸的风险。
防爆电气设备检查标准1. 检查过程防爆电气设备的检查应在停电或停机状态下进行。
检查过程应按以下顺序进行:1.首先,对电气设备进行目视检查,确定电气设备是否存在任何外部损伤、锈蚀、变形或者渗漏。
如有问题,应及时整修或更换受损部分。
2.对电气设备的电气接线进行检查,包括电缆接头、接地线和电线线夹等。
3.进行电气检查,包括接地电阻、漏电流和绝缘阻抗。
如发现问题,应及时维修或拆除设备。
4.在检查设备时,还应考虑防火、防爆措施是否完全到位,是否与电气设备品牌匹配等。
若无法确定,则应寻求专业人员的建议。
2. 电气设备检查标准以下是对防爆电气设备检查时需要遵循的标准:2.1 外观检查1.检查设备表面是否有明显损坏或污渍。
2.检查各固定部位是否安装牢固。
3.检查外壳内部是否存在异常积水、结冰、尘埃等问题。
2.2 电气接口部分检查1.检查电缆接头、接线盒内部有无异味、气味或危险品。
2.检查电缆接头是否有受损、腐蚀或紧固不牢的情况。
3.检查接线盒是否安装规范,接线是否牢固。
2.3 电气设备功能检查1.检查电气设备的功能是否正常运作。
2.检查电气设备是否有过载、电压抖动、短路等故障情况。
3.检查接地电阻、漏电流和绝缘阻抗的数据是否符合要求。
2.4 防爆措施检查1.检查设备是否符合防爆标准。
2.检查设备的外壳是否完好,是否存在未密封的洞口或者未加装盖子的部分。
3.检查设备是否经过静电保护处理,静电抗干扰性是否符合防爆标准。
3. 检查记录和维护对于检查结果应详细进行记录,记录表格应包括以下几项:1.设备名称;2.设备型号、编号;3.检查的日期和时间;4.检查人员姓名、联系方式;5.检查结果和所采取的措施。
维护应该根据不同区域和工作条件的要求制定定期检查、维护计划,确保设备的安全、可靠性和寿命。
4. 总结防爆电气设备的检查应该是审慎和全面的,必须注意电气设备的维护和使用,以确保设备的安全性和可靠性。
检查时应按照规范制定检查标准进行检查,并记录检查结果。
电气防爆检查标准1.鸡爪子(1)橡套电缆的连接不采用硫化热补或同等效能的冷补者。
(2)电缆(包括通讯,照明,信号控制以及高低压橡套电缆)的连接不采用接线盒的接头。
(3)铠装电缆的连接不采用接线盒和不灌注绝缘充填物或充填不严密(漏出芯线)的接头。
2.羊尾巴电缆的末端不接防暴电气设备或防暴元件者为羊尾巴,电气设备接线嘴(包括五小电气元件)2米内的不合格接头或明线破口均属羊尾巴。
3.明接头电气设备与电缆有裸露的导体者或明火操作者均属明接头。
4.破口(1)橡套电缆的护套损坏,露出芯线或露出屏蔽层者。
(2)橡套电缆护套损坏伤痕深度达最薄处二分之一以上,长度达20毫米,或者沿围长三分之一以上者。
出现以上四种情况之一者(包括安全火花型电气元件)均为电缆不合格接头,均属电气安全隐患点。
5.开关闭锁装置起不到闭锁作用者为失爆。
6.隔爆面的粗糙度应低于6.3,操纵杆的粗糙度应低于3.2,否则为失爆。
7.隔爆面有锈迹,用棉丝察后,仍留有锈蚀斑痕者为锈蚀,属于失爆。
8.隔爆面有锈迹,用棉丝擦后,只留云影,不算锈蚀,也不为失爆(但在井上修理设备时不允许有云影)云影:擦掉锈迹后留下呈青褐色氧化亚铁云状痕迹,用手擦无感者。
9.接合面上的小针孔,在一个平方厘米的范围内不超过5个,且其直径不超过0.5毫米,深度不超过一毫米的隔爆面不为失爆.10.对于机械伤痕深度,宽度均不超过0.5毫米,其伤痕的投影长度不超过相对容积接合面宽度的50%个别伤痕深度不超过1毫米,其伤痕距接合面最短伤距离相加不小于相应容积规定的接合面宽度不算失爆,但其中有一项超过均为失爆。
11.隔爆面上不允许涂有油漆和机械性杂物,否则为失爆,如无意造成的油漆痕迹,不超过隔爆面宽度的不在此限。
12.隔爆面应涂以适量的中性凡士林等合格的防锈油(如医用凡士林油)或磷化(磷化后也可涂凡士林油)、如无防锈油或者磷面脱落均属失爆。
涂油应在防爆面上形成一层薄膜为宜,涂油过多为不完好。
电气设备防爆性能检查细则
以下是电气设备防爆性能检查的一些细则:
1. 环境检查:检查设备周围是否有易燃易爆物质,如油污、粉尘等,检查周围环境是否符合设备安全要求。
2. 设备外观检查:检查设备外观是否有明显的损坏或腐蚀,如裂纹、锈蚀等情况。
3. 密封性检查:检查设备的密封性能是否正常,是否存在密封不良导致易燃易爆气体泄漏的情况。
4. 接线端子检查:检查设备的接线端子是否紧固,是否存在松动、腐蚀等情况。
5. 防爆盖板检查:检查设备的防爆盖板是否完好,是否有破损、松动等情况。
6. 电气连接检查:检查设备的电气连接是否正确、可靠,如接地线、接触器等是否接触良好。
7. 热耐性检查:检查设备在正常工作状况下是否能够承受高温环境,避免产生火花引起爆炸。
8. 防爆证书检查:检查设备是否具备相应的防爆认证证书,证书的有效期是否未过期。
9. 警示标志检查:检查设备上的警示标志是否齐全、清晰,是否能够有效提醒周围人员注意防爆安全。
10. 防爆装置检查:检查设备的防爆装置是否正常工作,如爆破膜、防爆阀等是否完好。
以上细则是电气设备防爆性能检查的一些常规内容,具体的检查规程还需根据实际情况和相关标准进行制定和执行。
防爆电气设备检查标准一、概述。
防爆电气设备是指在易燃易爆环境中使用的电气设备,其主要作用是防止设备内部的电火花或高温表面引发爆炸。
为了确保防爆电气设备的安全性能,必须严格按照相关标准进行检查和维护。
二、检查内容。
1. 外观检查。
首先,对防爆电气设备的外观进行检查,包括设备表面是否有损坏、腐蚀或者油污等情况。
同时,还要检查设备的密封性能和连接件是否松动。
2. 内部检查。
其次,对防爆电气设备的内部进行检查,主要包括电气元件的连接是否牢固、绝缘是否完好、接地是否良好等方面。
3. 功能检查。
最后,对防爆电气设备的功能进行检查,包括开关、控制按钮、指示灯等功能是否正常,是否存在异常声音或异味。
三、检查标准。
1. 外观检查标准。
外观检查主要是针对设备的外部情况进行检查,包括设备表面是否有明显的损坏或腐蚀,以及是否存在油污等情况。
同时,还要检查设备的密封性能和连接件是否松动,确保设备外部没有任何安全隐患。
2. 内部检查标准。
内部检查主要是对设备内部的电气元件进行检查,包括连接是否牢固、绝缘是否完好、接地是否良好等方面。
通过内部检查,可以确保设备内部的安全性能符合要求。
3. 功能检查标准。
功能检查主要是对设备的开关、控制按钮、指示灯等功能进行检查,确保设备的功能正常,不存在异常声音或异味。
这些功能的正常运行对于防爆电气设备的安全性能至关重要。
四、检查方法。
1. 目视检查。
外观检查和部分内部检查可以通过目视检查来完成,检查人员可以通过肉眼观察设备的外部情况,以及部分内部情况,发现明显的问题。
2. 测量检查。
部分内部检查和功能检查需要通过测量仪器来完成,例如使用万用表对电气元件的连接进行测量,以及对设备的功能进行电气参数的测量。
3. 功能性检查。
功能检查需要通过操作设备来完成,检查人员需要对设备的开关、控制按钮、指示灯等功能进行操作,观察设备的反应情况。
五、检查频率。
根据《防爆电气设备安全技术规范》,对于不同类型的防爆电气设备,其检查频率是不同的。
电气设备防爆性能检查细则
以下是电气设备防爆性能检查的细则:
1. 定期检查设备的外观是否完好无损,是否有明显的磨损、裂纹或其他损坏情况。
2. 检查设备的密封性能是否良好,包括密封件是否完好,接头是否紧固,是否有泄漏现象。
3. 检查设备的导电部件是否有腐蚀或积尘,如果有需要清理。
4. 检查设备的连接件是否稳固,包括螺母、螺栓等连接件是否紧固,电缆的固定是否牢固。
5. 检查设备的线缆是否完好,是否有断裂或绝缘损坏,是否有暴露的导体。
6. 检查设备的开关、按钮等控制部件是否灵活可靠。
7. 检查设备的温度是否正常,有无异常发热现象。
8. 检查设备的防护装置是否完好,如防爆盖板、防爆网等是否存在缺损或破损。
9. 检查设备的防爆标识是否清晰可见,有无模糊或磨蚀现象。
10. 检查设备的排风通道是否畅通,有无堵塞现象。
11. 检查设备的防雷装置是否完好,有无防雷针损坏或缺失。
12. 检查设备的接地装置是否良好,有无接地线松动或腐蚀。
以上是电气设备防爆性能检查的细则,根据具体设备的特点和要求,还可增加或调整相应的检查内容。
防爆电气设备检查标准(50条)第一条本标准适用于公司矿井井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气设备及连线电缆。
第二条防爆电气设备、小型电器必须有永久性的防爆标志(Exdi)、煤安标志(MA)、产品“铭牌”,无“防爆标志”、“煤安标志”为失爆,无“铭牌”为不完好。
第三条防爆电气设备、小型电器下井前必须经专职防爆检查员检查,粘贴“防爆检查合格证”,并签发“入井许可证”才能下井,现场检查无“防爆检查合格证”为失爆。
二、壳体第四条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖,否则为失爆。
第五条隔爆壳变形长度超过50mm,凸凹深度超过5mm为失爆。
第六条隔爆外壳开焊为失爆,锈蚀严重、有锈皮脱落为失爆;油漆皮脱落较多为不完好。
第七条穿越隔爆腔的接线座有裂缝或晃动为失爆。
第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属包覆的不燃性材料制成,衬垫的厚度不能小于2mm。
当外壳,当外壳净容积不大于100cm3时,衬垫宽度不得小于9.5mm。
否则为失爆。
观察窗玻璃表面伤痕深度小于1mm为不完好,否则为失爆。
三、防爆面第九条隔爆接合面间隙和宽度不得小于表1、表2的规定,快开式门或盖的隔爆接合面的最小有效宽度不小于25毫米,否则为失爆。
1、静止隔爆面的间隙与接合面宽度:表1第十条隔爆面划伤为不完好,其深度与宽度大于0.5mm,或无伤隔爆面有效宽度小于表1、表2规定值的2/3,为失爆。
无伤隔爆面的有效宽度计算见图1。
L1—无伤隔爆面有效宽度L —隔爆面规定宽度L1—螺孔边缘至隔爆面边缘最短有效宽度第十一条转盖式或插盖式隔爆面的宽度不得小于25mm,间隙不得大于0.5mm,否则为失爆。
快开式门或盖因变形打不开,且隔爆面间隙大于或结合机有效宽度小于表1规定值为失爆,否则为不完好。
第十二条隔爆面的表面粗糙度应不大于6.3μm,操纵杆粗糙度应不大于3.2μm,否则为失爆。
第十三条隔爆面有锈迹,用绵纱擦后,有“云影”为不完好,仍留有锈蚀斑痕者为失爆。
电气防爆检查标准1.鸡爪子(1)橡套电缆的连接不采用硫化热补或同等效能的冷补者。
(2)电缆(包括通讯,照明,信号控制以及高低压橡套电缆)的连接不采用接线盒的接头。
(3)铠装电缆的连接不采用接线盒和不灌注绝缘充填物或充填不严密(漏出芯线)的接头。
2.羊尾巴电缆的末端不接防暴电气设备或防暴元件者为羊尾巴,电气设备接线嘴(包括五小电气元件)2米内的不合格接头或明线破口均属羊尾巴。
3.明接头电气设备与电缆有裸露的导体者或明火操作者均属明接头。
4.破口(1)橡套电缆的护套损坏,露出芯线或露出屏蔽层者。
(2)橡套电缆护套损坏伤痕深度达最薄处二分之一以上,长度达20毫米,或者沿围长三分之一以上者。
出现以上四种情况之一者(包括安全火花型电气元件)均为电缆不合格接头,均属电气安全隐患点。
5.开关闭锁装置起不到闭锁作用者为失爆。
6.隔爆面的粗糙度应低于6.3,操纵杆的粗糙度应低于3.2,否则为失爆。
7.隔爆面有锈迹,用棉丝察后,仍留有锈蚀斑痕者为锈蚀,属于失爆。
8.隔爆面有锈迹,用棉丝擦后,只留云影,不算锈蚀,也不为失爆(但在井上修理设备时不允许有云影)云影:擦掉锈迹后留下呈青褐色氧化亚铁云状痕迹,用手擦无感者。
9.接合面上的小针孔,在一个平方厘米的范围内不超过5个,且其直径不超过0.5毫米,深度不超过一毫米的隔爆面不为失爆.10.对于机械伤痕深度,宽度均不超过0.5毫米,其伤痕的投影长度不超过相对容积接合面宽度的50%个别伤痕深度不超过1毫米,其伤痕距接合面最短伤距离相加不小于相应容积规定的接合面宽度不算失爆,但其中有一项超过均为失爆。
11.隔爆面上不允许涂有油漆和机械性杂物,否则为失爆,如无意造成的油漆痕迹,不超过隔爆面宽度的不在此限。
12.隔爆面应涂以适量的中性凡士林等合格的防锈油(如医用凡士林油)或磷化(磷化后也可涂凡士林油)、如无防锈油或者磷面脱落均属失爆。
涂油应在防爆面上形成一层薄膜为宜,涂油过多为不完好。
(如磷面脱落小于隔爆面径向长度的1/5并涂有防锈油不失爆,但为不完好)13.防爆面宽度减去超限间隙部分不得小于所规定的接合面宽度,否则为失爆。
(1)转盖或插盖式隔爆面的宽度不小于25毫米,间隙不大于0.5毫米。
(3)活动部分(操纵杆及电机轴)隔爆接合面间隙1-5接合面宽度如下表:14.隔爆壳变形长度超过50毫米,凸凹深度超过5毫米为失爆,整形后低于此规定为合格。
15.防爆壳内外有绣皮脱落为失爆,油漆脱落锈蚀严重为不完好。
16.密封圈须采用邵尔氏硬度45—50度的橡胶制造,否则为失爆,密封圈的分层在接线时,应向里,否则为不完好(煤电钻除外)。
17.密封圈尺寸须符合以下规定,如有一项达不到均属失爆。
(1)密封圈外径与进线装置内径差应符合下表:(2)密封圈内径与电缆外径的配合为±1毫米,但如4mm2及以下电缆者密封圈内径应不大于电缆外径。
(3)密封圈的宽度不小于电缆内径的0.7倍,且不小于10毫米。
(4)密封圈的厚度不小于电缆内径的0.3倍(70mm2的电缆除外)且不小于4毫米。
18.密封圈刀削后应整定圆滑,不得出现锯齿状,锯齿直径大于2毫米(包括2毫米)为失爆,小于2毫米为不完好。
19.不用的接线嘴要分别用密封圈和挡板依次装入压紧,否则为失爆,螺旋式线嘴如上金属圈时应装在挡板外面,否则也属于失爆。
20.挡板直径与进线装置内径之差应不大于2毫米,厚度不小于2毫米,金属圈外径与进线内径差应不大于2毫米,厚度应不小于公称尺寸1毫米,否则均属于失爆。
21.线嘴压紧要有余量,余量不小于1毫米,否则为失爆,线嘴应平行压紧,两压紧螺丝入扣差应不大于5毫米,否则为不完好。
22.当线嘴已全部压紧仍不能将密封圈压紧时,只能用一个厚度适当,不开口的金属圈蓝调整,不得充填其他杂物(包括再加密封圈)。
金属圈的内径应与喇叭嘴伸入器壁规格一致,螺旋式线嘴也只限安装一个金属圈,否则均属失爆。
23.卡兰式的进线嘴以压紧胶圈后一般用单手搬动喇叭嘴上下左右晃动时,喇叭嘴无明显晃动为准,螺旋式接线嘴最少啮合扣数不得低于6扣,拧紧程度一般用手三指正向用力不动为合格,否则均属失爆。
24.如喇叭嘴外部缺损,且不影响防爆性能者为不完好。
25.凡是电缆压线板电器引入引出电缆必须用压线板压紧,压线板未压紧电缆,均属失爆,但不得把电缆压偏,如压紧后电缆的直径减少10%,属不完好。
26.紧固件应齐全、完整、可靠、同一部位的螺母、螺栓其规格应要求一致。
螺杆裸露部分一般不得超过3扣,否则,本设备为不完好。
凡用螺栓连接紧固的部件,其间夹有弹性物者(如密封圈和橡套电缆)可不再加弹簧垫固定。
27.隔爆接合面紧固螺栓的螺母要上满扣,不满扣为失爆,紧固螺钉伸入螺孔长度应不小于螺纹直径尺寸,(铸铁、铜铝件等不小于螺纹直径的1.5倍)如螺孔深度不够螺纹直径尺寸,则螺钉必须拧满螺孔,否则,均属失爆。
28.隔爆接合面紧固螺栓加装弹簧垫圈或背帽(用弹簧垫圈时其规格与螺栓保持一致,紧固程度应将其压平为合格,螺栓松动,无弹簧垫圈(或背帽)和弹簧垫不合格均为失爆。
29.低压隔爆开关接线室不允许由电源侧进出线至负荷侧接线,或由负荷侧进出线至电源侧接线,磁力启动器的小喇叭嘴严禁引入引出动力线,否则均属失爆。
30.电缆护套伸入器壁要符合5—15毫米的要求,小于5毫米为失爆,大于15毫米为不完好,如粗电缆穿不进时,可将伸入器壁部分锉平。
31.接线应整齐(不扭弯),紧固导电良好,无毛刺,卡爪(或平垫圈)弹簧垫(双帽)齐全使用线鼻子可不用平垫圈,接线后,卡爪(或平垫圈)不压绝缘胶皮,芯线裸露距卡爪(或平垫圈)不大于10毫米,出现以下情况之一者均属设备不完好。
32.两相低压导线裸露部分的空气间隙,500伏以下不小于6毫米,500伏以上不小于10毫米,否则为失爆。
33.高低压电缆的连接,一律采用压接技术,接线柱使用压板接线时,压板凹面一律朝下,否则为不完好。
34.接线室地线长度应适宜,以松开线嘴卡兰拉动电缆后,三相火线拉紧或松脱时,地线不掉为宜。
接线螺栓螺母、垫圈不允许涂绝缘物,卡爪(或平垫圈)要镀锌或镀锡,如出现不符合以下者均为不完好。
35.采用铠装电缆供电时,使用密封圈要套在铅(铝)皮上,或者用绝缘胶灌至三叉口以上,未接线的线嘴应用同等厚度的法兰和挡板或用绝缘堵死,否则为失爆。
36.接线室(盒)应保持干净,无杂物和水珠,使用铠装电缆的接线室内允许有少量的油,但应定期擦干,否则该设备不完好。
37.隔爆设备的隔爆腔之间严禁直接贯通,必须保持原设计的防爆性能,否则此设备为失爆(接线柱接线座有裂缝也属于失爆)38.隔爆开关闭锁后,接线板正面的带点螺栓应用绝缘材料封堵隔离带电体,否则为不完好。
39.各种防爆电气设备的保护装置和附属元件必须齐全、完整、可靠,损坏、拆除或失效均为不完好。
40.防爆设备和元件的置放应平放、直、稳、接线后,盖板和转盖应一律朝外,便于检修和维护。
喇叭嘴严禁朝上,喇叭嘴电缆出口处应平滑,不的出现死弯,否则均为不完好。
41.电钻插销的电源侧应接插座,负荷应接有插销,如反接为失爆。
42.接地线使用镀锌纲绞线时,接头处可以使用最少两道U型卡子连接,使用镀锌铁板时,一般用两道镀锌螺栓紧固(并加装弹簧垫或背帽)螺栓直径不得小于10毫米。
43.电气设备必须有合格的接地装置,接地不合格的设备不算完好,变电峒室必须有系统和局部接地;采掘开工作面所用设备要求有系统接地,综合保护和漏电继电内要有合格的主辅接地极,采用串连接地的设备为不完好。
44.变电峒室的设备必须有标志牌(注明编号、容量、短路电流、用途、整定值、整定日期、负荷情况、负责人等)如无标志牌与实际不符者,该设备为不完好。
45.局扇和掘进工作面电气设备,必须全部实现风电闭锁,在局扇专用电源的线路上不得接入其他机电设备。
46.对只接电源不接负荷的电气设备也属检查范围。
47.防爆型电气设备无论在矿井任何地方使用,均要按防爆设备的标准要求进行检查维护,地面选煤楼电气设备也要安装防爆设备,同时按防爆设备要求进行维护、保养、检修,如用于地面非爆炸环境中只按设备完好标准来要求检查。
48.关于引进设备、虽不符合我国标准,但经煤炭部特许批准后仍能保持其设备原性能者,检查中不按失爆论处。
49.检查中发现设备有失爆现象的当场应积极处理,但处理后,本次检查仍按失爆计算。
50.所有空喇叭嘴必须装有合格的密封圈,金属挡板及金属垫圈,如果缺金属圈时可视为不影响防爆性能,但属设备不完好。
51.所有安装电缆的进出线装置中,必须装设金属垫圈,否则视为失爆。
52.井下所用检漏继电器、煤电钻综保、照明信号综保,必须装设合格的主、辅接地装置;且主辅接地距离应大于5米。
辅助接地线必须用绝缘导线,变电峒室内的辅助接地母线必须吊挂。
53.如果煤电钻综保、照明信号综保与周围其他电气设备构成三台以上电气设备时,则必须装设合格的局部接地装置,如果煤电钻综保、照明信号综保与周围其他电气设备构成三台以上电气设备时,可只设辅助接地装置。
54.螺母结构,螺母拧紧后螺栓螺纹应露出螺母1—3处螺距,不得用增加垫圈的方法调整露出长度。
55.矿用各种隔爆型开关必须坚持使用好机械闭锁装置,凡机械闭锁装置损坏或甩掉视为失爆。
56.两段截面相同或不同的橡套电缆,严禁芯线绑扎后冷补。
57.防爆开关电器喇叭嘴压线板的螺栓可不装设弹簧垫圈,认为装设弹簧垫圈为不合格。
58.局部通风机和掘进工作面中的电气设备,必须扎有风电闭锁装置。
在瓦斯喷出区域,高瓦斯矿井、煤(岩)与瓦斯(一氧化炭)突出矿井的所有掘进工作面应设两闭锁(风电闭锁和瓦电闭锁)设施。
59.井下所用掘进工作面的局部通风机都必须实行三专(专用变压器、专用开关、专用线路)供电。
专用线路可带两台以上、五台以上局部通风机但必须采用装有选择性漏电保护装置的供电线路供电且选择性漏电保护装置及分路馈电开关必须放置在变电峒室内。
如果一个掘进工作面同时使用两台局部通风机。
可用一台馈电开关供电。
60.在沼气浓度1%以下的风流中,可打开低压磁力启动器(不切断前一级控制开关)和低压接线盒的盖子,进行自测检查,但不准开关试验和闸。
在有煤尘和沼气突出的矿井,进行上述工作前必须切断前级电源。
