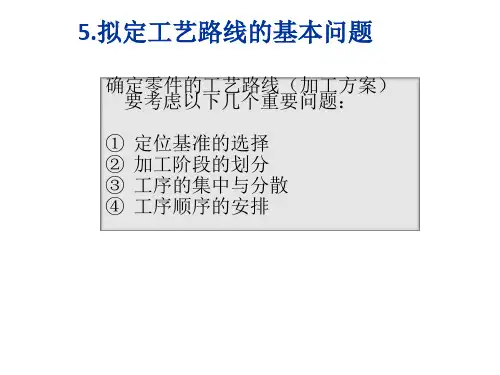

图1 图2 第二节 工艺路线的制定一、 定位基准的选择1． 一般原则（1） 选最大尺寸的表面为安装面（主要定位面，限制三个自由度），选最长距离的表面为导向定位面（限制二个自由度），选最小尺寸的表面为支承面（限制一个自由度）。
如下图1所示，如果要求所加工的孔与端面M 垂直，显然用N 1面定位时加工精度最高。
（2） 首先考虑保证空间位置精度，再考虑保证尺寸精度。
因为在加工中保证空间位置精度有时要比尺寸精度困难得多。
如上图2所示的主轴箱零件，其主轴孔要求与M 面的距离为z ，与N 面的距离为x 。
由于主轴孔在箱体两壁上都有，并且要求与M 面及N 面平行，因此要以M 面为安装面，限制Z Y X r ))、、三个自由度，以N 面为导向面，限制X r 和Z )两个自由度。
要保证这些空间位置，M 面与N 面必须有较高的加工精度。
（位置公差是关联实际要素的方向或位置对基准所允许的变动全量。
位置公差又分为定向公差（平行度、垂直度、倾斜度）、定位公差（同轴度、对程度、位置度）、跳动公差（圆跳动、全跳动））（3） 应尽量选择零件的主要表面为定位基准，因为主要表面是决定该零件其他表面的基准，也就是主要的设计基准。
如上例中的主轴箱零件，M 面和N 面就是主要表面，许多表面的位置都是由这两个表面来决定的，因此选主要表面为定位基准，可使设计基准与定位基准重合。
（4） 定位基准应便于夹紧，在加工过程中稳定可靠。
2． 粗基准选择原则（1） 保证相互位置要求的原则（2） 保证加工表面加工余量合理分配的原则（3） 便于工件的装夹原则（4） 粗基准一般只能使用一次，应尽量避免重复使用图6 (a) (b)图7 （a ） （b ）图8 基准不重合误差 （a ）工件的设计基准 （b ）基准不重合误差 （5） 在没有要求保证重要表面加工余量均匀的情况下，若零件上每个表面都要加工，则应以加工余量最小的表面最为粗基准。
图6（a ）为一阶梯轴零件图，（b ）图为该零件的现有毛坯图。
工艺路线的拟定引言工艺路线是指完成某项任务或产品生产过程中所需遵循的一系列工艺步骤和操作方法。
工艺路线的拟定对于生产过程的高效运作和质量控制至关重要。
在本文中，我们将介绍工艺路线的拟定过程，并提供一些指导原则和注意事项。
工艺路线拟定的目标工艺路线的拟定旨在实现以下目标：1.最大程度地优化生产过程，提高效率和降低成本。
2.确保产品质量符合规定的标准和客户要求。
3.提供清晰的工作指导，使不同岗位的员工能够顺利完成任务。
4.确保生产过程的可追溯性和数据分析的可行性。
工艺路线拟定的步骤1. 定义任务或产品要求在拟定工艺路线之前，我们首先需要明确所需完成的任务或产品的具体要求。
这包括产品的规格、功能需求以及质量标准等。
只有明确了任务或产品要求，才能有针对性地制定工艺路线。
2. 识别关键工艺步骤接下来，我们需要确定任务或产品生产过程中的关键工艺步骤。
这些步骤通常是需要高度精确和独特处理的环节，直接关系到产品质量和性能。
在识别关键工艺步骤时，可以借助过往经验或与相关领域的专家进行交流。
3. 制定工艺流程图工艺流程图是将任务或产品的生产过程可视化的一种方法。
通过制定工艺流程图，可以清晰地展示每个工艺步骤的先后顺序和相互关系。
在制定工艺流程图时，可以使用流程图软件或手绘的方式来进行。
4. 确定工艺参数和操作方法每个工艺步骤都需要具体的工艺参数和操作方法来实施。
工艺参数包括温度、时间、压力等因素，而操作方法则包括具体的操作步骤和所需工具设备等。
在确定工艺参数和操作方法时，需要综合考虑产品要求、设备能力和操作员技能等因素。
5. 评估和优化工艺路线一旦完成初步的工艺路线拟定，我们需要对其进行评估和优化。
评估的目的是确保工艺路线能够满足产品要求，并尽可能地提高生产效率和质量。
如果发现问题或改进的空间，可以进行适当的调整和优化。
6. 编写工艺路线文件最后，根据拟定的工艺路线，我们需要编写详细的工艺路线文件。
该文件应包括工艺流程图、工艺参数、操作方法、安全注意事项等内容。
工艺流程拟定工艺路线
《工艺流程拟定工艺路线》
在制造业中，工艺流程的设计和拟定是非常重要的一环。
一个完善的工艺流程可以将产品的制造过程细化、规范化，提高生产效率，降低成本，保证产品质量。
而为了制定一条适合的工艺路线，需要经过一系列的步骤和考虑。
首先，对产品的特性和需求进行分析。
这包括对原材料的性能、工艺要求、工艺能力等方面的考量，同时也需要结合产品的功能、使用场景等因素。
在对产品的需求有了清晰的了解后，可以更好地确定工艺的基本要求和标准。
其次，对制造过程进行分解和细化。
将整个制造过程分解成若干个工序，每个工序又可以进一步分解成不同的操作步骤。
细化工艺流程可以帮助生产人员更好地掌握操作细节和要点，保证每一道工序都能够按标准进行，从而保证产品的质量。
接着，对生产设备和工艺工具的需求进行评估。
需要明确需要哪些设备和工具来完成各个工序，以及这些设备工具的性能参数和规格。
同时还需要考虑如何调配和布置这些设备，让整个生产线达到最佳的效率和生产能力。
最后，对工艺流程进行优化和改进。
通过实际的生产实践和数据分析，可以发现工艺流程中的瓶颈和不足之处。
可以通过改变工艺顺序、调整工序时间、优化工艺参数等方式，不断完善和提高生产效率。
拟定一条合理的工艺路线并不是一件容易的事情，需要结合实际情况和经验进行权衡和调整。
但一旦制定好了工艺路线，将会对企业的生产效率和产品质量产生积极的影响。
因此，工艺流程的拟定和工艺路线的制定是制造业中的重要工作，值得高度重视和精心设计。
