零件工艺路线的拟定

机械加工工艺路线的拟定1. 引言机械加工工艺路线是指在制造过程中，针对特定零件的加工工艺步骤的拟定和安排。

它是实现零件加工的关键，直接影响到产品质量和生产效率。

本文将介绍机械加工工艺路线的拟定过程及其重要性，并提出一些方法和技巧，以帮助制造企业制定高效的工艺路线。

2. 机械加工工艺路线的拟定过程机械加工工艺路线的拟定是一个复杂的过程，需要考虑多种因素，包括材料特性、工艺装备条件、工艺控制要求等。

以下是机械加工工艺路线的拟定过程的主要步骤：2.1 确定零件的加工难度首先需要对零件的几何形状、尺寸和材料进行分析，确定零件的加工难度。

加工难度包括工艺性能、切削性能和热处理性能等因素。

根据这些因素，可以初步确定合适的加工方法和工艺路线。

2.2 选择合适的工艺装备根据零件加工的特点和要求，选择合适的加工设备和工艺装备。

这些设备包括机床、刀具、夹具等。

选择合适的设备对于提高加工效率和保证加工质量非常重要。

2.3 制定切削参数根据选择的加工方法和设备，制定合适的切削参数，包括切削速度、进给量和切削深度等。

切削参数的选取将直接影响到加工过程的效率和质量。

2.4 确定工装方案根据零件的形状和特点，确定合适的工装方案。

工装的设计和使用对于提高加工精度和保证零件一致性非常重要。

2.5 设计工艺文件根据前面的步骤，编制详细的工艺文件，包括加工顺序、工艺参数、工装设计、设备要求等。

工艺文件将作为实际加工的依据，对于保证产品质量和提高生产效率非常重要。

3. 机械加工工艺路线的重要性机械加工工艺路线的拟定对于制造企业来说具有重要的意义。

以下是几个方面的重要性：3.1 提高生产效率合理的工艺路线可以最大限度地利用设备和资源，提高生产效率。

通过合理的工艺路线规划，可以最大限度地减少加工次数和加工时间，实现生产的高效率。

3.2 保证产品质量合理的工艺路线可以确保产品在加工过程中的质量。

通过精确的工艺参数和工装设计，可以保证产品的尺寸精度和表面质量。

机械零件结构工艺性分析与工艺路线的拟定机械制造是工业生产中的重要方向，而机械零件是机械结构中的组成部分，其质量直接关系到机械产品的使用寿命和性能。

机械零件的制造需要涉及到材料、加工、组装等多个方面，其中结构工艺性分析与工艺路线的拟定是制造过程中的关键环节。

一、机械零件结构工艺性分析机械零件的结构设计应基于产品性能要求和零件本身的加工工艺能力，因此结构工艺性分析是设计和制造过程中的重要环节。

结构工艺性分析需要考虑以下几个方面：1.工艺性分析工艺性分析包括材料性能、加工难易程度、加工方法等因素的分析，对零件的加工难度和生产效率进行评估。

必须考虑每个零件的各个部分，包括设计尺寸和要求，加工难度，工艺可行性，设备的可用性等因素。

2.可靠性分析可靠性分析是对零件在制造过程中是否容易产生质量问题进行评估。

其目的在于找出可能导致零件质量不稳定的因素并加以消除。

3.生产装备和工作环境分析包括零件加工的设备、工作环境、人员技能水平等因素的分析。

二、机械零件工艺路线的拟定一个完整的加工流程应包括以下几个步骤：1.准备工作确定加工顺序、确定加工所使用的原材料、制作加工工装夹具等。

2.机床安装、调整和试运行保证机床和工具的精度和准确性，有利于提高加工质量和生产效率。

3.工艺试样制作进行工序试样制作和取样检测以确认加工参数，保障每个加工工序的质量。

4.批量生产在确定、检查和校验加工参数的基础上，进行批量生产。

在工艺路线的制定过程中，应注意以下几个方面：1.考虑零件的作用，尽量缩短生产周期，提高生产效率，优化生产成本。

2.结合机床的加工能力和机械刀具的切削性能，制定符合实际生产需要的加工路线。

3.严格按照零件要求和质量标准，制定生产计划和加工参数，保证零件的加工精度。

结论机械零件的制造是一个生产过程，需要通过结构工艺性分析和工艺路线的拟定来保障生产质量和效率。

在设计和制造过程中，需要考虑到多个因素，如材料、加工、装备和工作环境等。

零件加工工艺路线的拟订工艺路线是指产品或零部件在生产过程中，由毛坯准备到成品包装入库，经过企业各有关部门或工序的先后顺序。

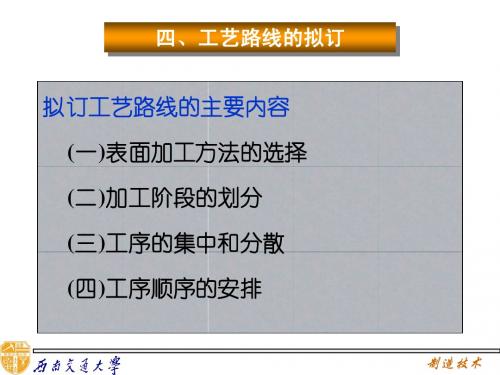

拟订零件的加工工艺路线时，应着重考虑零件经过哪几个加工阶段，采用什么加工方法，热处理工序如何穿插，是采取工序集中还是工序分散等方面的问题，以便拟订最佳方案。

一、加工阶段的划分通常可将机械加工工艺过程划分为四个加工阶段：1. 粗加工阶段。

这一阶段的主要任务是切除各加工表面上的大部分加工余量，主要问题是如何获得高的生产率。

2. 半精加工阶段。

这一阶段是介于粗加工和精加工之间的切削加工过程，主要为工件的重要表面的精加工做准备，如达到必要的加工精度和留一定的精加工余量，同时完成一些次要表面的终加工。

3. 精加工阶段。

这一阶段是使工件的各主要表面达到图样规定的质量要求。

4. 光整加工或超精加工阶段。

这是对要求特别高的工件采取的加工方法。

其主要目的是提高表面尺寸精度、获得较低的表面粗糙度及使表面强化，一般不用以纠正表面几何形状误差和相对位置误差。

二、加工顺序的确定机械加工工艺过程由一个或若干个顺序排列的工序组成，毛坯依次通过这些工序逐步变为机器零件，而每一个工序又可以细分为若干个安装、工位、工步和走刀。

1．工序集中工序集中就是将工件的加工集中在少数几道工序内完成，即在每道工序中，尽可能多加工几个表面。

工序集中到极限程度时，一个工件的所有表面均在一道工序内完成。

工序集中的特点：（1）在一次装夹中可以完成工件多个表面的加工，这样比较容易保证这些表面的相互位置精度，同时也减少了工件的装夹次数和辅助时间，减少了工件在机床间转运工作量，有利于缩短生产周期。

（2）易于采用多刀、多刃、多轴机床、组合机床、数控机床和加工中心等高效工艺装备，从而缩短基本时间。

（3）缩短了工艺路线，减少对机床、夹具和操作工人及车间生产面积的需求，简化生产计划和生产管理工作。

（4）由于采用专用设备和高效工艺装备，使投资增大，设备调整和维修复杂生产准备工作量增大。

机械零件结构工艺性分析与工艺路线的拟定(doc 38页)目录一、零件结构工艺性分析 (3)1. 零件的技术要求 (3)2. 确定堵头结合件的生产类型 (4)二、毛坯的选择 (5)1．选择毛坯 (5)2．确定毛坯的尺寸公差 (6)三、定位基准的选择 (7)1．精基准的选择 (7)2．粗基准的选择 (8)四、工艺路线的拟定 (8)1．各表面加工方法的选择 (8)2．加工阶段的划分 (9)3．加工顺序的安排 (10)4．具体方案的确定 (10)五、工序内容的拟定 (11)1. 工序的尺寸和公差的确定 (11)2. 机床、刀具、夹具及量具的选择 (13)3. 切削用量的选择及工序时间计算 (14)六、设计心得 (38)七、参考文献 (39)一、零件结构工艺性分析1.零件的技术要求1.堵头结合件由喂入辊轴和堵头焊接在一起。

其中喂入辊轴：材料为45钢。

堵头：材料为Q235-A。

且焊缝不得有夹渣、气孔及裂纹等缺陷。

2.零件的技术要求表：加工表面尺寸及偏差／mm 公差／mm及精度等级表面粗糙度／μm形位公差／mmφ40h7 IT7 3.2喂入辊轴φ50 12.5外圆表面φ40h7 IT7 2.5喂入辊206 12.5轴两端面堵头外圆加工面φ181js7 IT7 3.2堵头内孔加工面φ40H8 IT8 3.2堵头左右外端面φ90 IT7 12.5堵头内部φ70 12.5右端面堵头内壁φ151 12.5φ70 12.5堵头孔外壁堵头内端70 12.5面2. 确定堵头结合件的生产类型根据设计题目年产量为10万件，因此该左堵头结合件的生产类型为大批量生产。

二、毛坯的选择1．选择毛坯由于该堵头结合件在工作过程中要承受冲击载荷，为增强其的强度和冲击韧度，堵头选用锻件，材料为Q235-A，因其为大批大量生产，故采用模锻。

喂入辊轴由于尺寸落差不大选用棒料，材料为45钢。

2．确定毛坯的尺寸公差喂入辊轴：根据轴类零件采用精轧圆棒料时毛坯直径选择可通过零件的长度和最大半径之比查的毛坯直径206L 8.24R 25==查表得毛坯直径为：φ55根据其长度和直径查得端面加工余量为2。
