型模板及脚手架应用技术

建筑业十项新技术
1 地基基础和地下空间技术
2 高性能混凝土技术
3 高效钢筋与预应力技术
4 新型模板及脚手架应用技术
5 钢结构技术
6 安装工程应用技术
7 建筑节能和环保应用技术
8 建筑防水新技术
9 施工过程监测和控制技术
10 建筑企业管理信息化技术
此十项新技术很大程度上促进了建筑业各个方面技术的创新与改革，推动了建筑业的向前发展，更新和发展了现有技术。

此十项新技术的推广在一定程度上提高了生产效率和技术水平，降低了材耗，提高了工程质量。

这十项新技术涉及建筑业的很多方面，它们的推广使整个建筑业的很多方面的技术得到进一步的提高，使施工的效率得到提升，使施工的环境、施工的安全性等得到很好的改善。

这十项新技术的推广与应用，符合国家可持续发展、节能减排、环境保护等相关政策，所以说这十项新技术的推广不仅仅对建筑业有很积极地意义，而且对国家的发展、进步也有着不可小视的作用。

加强了市场竞争能力，促进了经济增长方式的根本转变。

因此，建筑业上的一些技术的改革、优化，都要以国家的相关政策为前提，要做到在这些政策的约束下改革与创新建筑业的相关技术，使建筑不断地向前发展，越来越好。

提高建筑企业工程质量和效益，降低工程成本，使在激烈的国际竞争中立于不败之地。

新技术、新产品、新工艺、新材料第一节概述本章对该工程中拟应用的新技术、新工艺、专利技术项目进行了具体表述。

通过我们对现有的标书、图纸的分析和探讨，新技术、新工艺、专利技术应用涉及的工程部位有：基坑及主体结构的开挖及监测、主体结构钢筋和混凝土、主体建筑围护、屋面、水暖系统的安装、强、弱电系统的安装、建筑物的装修等，属于土建承包范围和总包管理范围。

对此我们将根据建设部推广的新技术、新工艺、新材料及我们在同类工程中自行总结和创新的成熟技术、工艺的应用进行描述。

第二节在该工程中拟采用的建设部推广的新技术、新工艺第三节应用建设部推广的十项新技术中的部分项目3-1高效钢筋与预应力技术3-1-1HRB400级钢筋应用技术本工程主体结构采用HRB400级钢筋（简称新Ⅲ级钢），HRB400级钢筋是近几年建设部积极推广的钢材新品种，HRB级钢筋的强度设计值为360N/mm2，比Ⅰ级钢和Ⅱ级钢强度分别提高71%和16%，采用HRB400级钢筋替代部分Ⅰ级钢和大量的Ⅱ级钢，有可观的经济效益和社会效益。

在楼板中使用新Ⅲ级钢筋，在满足最小配筋率及保证楼板不开裂的前提下钢筋间距比使用Ⅰ级钢筋的间距可加大1/2-1/3，如保持钢筋原间距，则可缩小钢筋直径，节约大量的钢材。

3-1-2直螺纹连接技术直螺纹连接技术。

直螺纹连接是近年来开发的一种新的螺纹连接方式。

它先把钢筋端部镦粗，然后再切削直螺纹，最后用套筒实行钢筋对接。

由于镦粗段钢筋切削后的净截面仍大于钢筋原截面，即螺纹不存在扭紧力矩对接头性能的影响，从而提高了连接的可靠性，也加快了施工速度。

直螺纹接头比套筒挤压接头省钢70%，比锥螺纹接头省钢35%，技术经济效果显著。

3-2新型模板及脚手架应用技术3-2-1早拆模板成套技术早拆模板技术是指楼板模板浇筑3～4天后，混凝土强度达到设计强度的50%以上时，可敲击早拆柱头，提前拆除横楞和模拆，而柱头顶板仍然支顶着现浇楼板，直到混凝土强度达到符合规范允许拆模数值为止的模板施工技术。

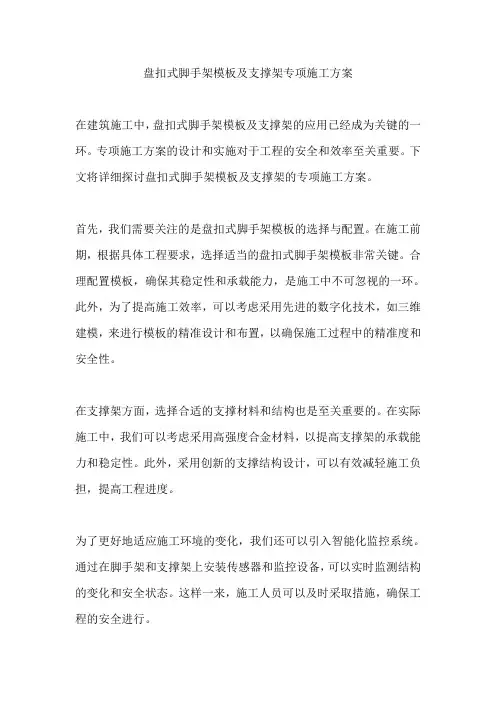

盘扣式脚手架模板及支撑架专项施工方案
在建筑施工中，盘扣式脚手架模板及支撑架的应用已经成为关键的一环。

专项施工方案的设计和实施对于工程的安全和效率至关重要。

下文将详细探讨盘扣式脚手架模板及支撑架的专项施工方案。

首先，我们需要关注的是盘扣式脚手架模板的选择与配置。

在施工前期，根据具体工程要求，选择适当的盘扣式脚手架模板非常关键。

合理配置模板，确保其稳定性和承载能力，是施工中不可忽视的一环。

此外，为了提高施工效率，可以考虑采用先进的数字化技术，如三维建模，来进行模板的精准设计和布置，以确保施工过程中的精准度和安全性。

在支撑架方面，选择合适的支撑材料和结构也是至关重要的。

在实际施工中，我们可以考虑采用高强度合金材料，以提高支撑架的承载能力和稳定性。

此外，采用创新的支撑结构设计，可以有效减轻施工负担，提高工程进度。

为了更好地适应施工环境的变化，我们还可以引入智能化监控系统。

通过在脚手架和支撑架上安装传感器和监控设备，可以实时监测结构的变化和安全状态。

这样一来，施工人员可以及时采取措施，确保工程的安全进行。

此外，施工现场的安全培训也是不可忽视的一环。

为了保障施工人员的安全，我们可以采用创新的培训方法，如虚拟现实技术，模拟施工现场的各种情况，提高施工人员应对突发事件的能力。

总体而言，盘扣式脚手架模板及支撑架专项施工方案在建筑施工中扮演着重要的角色。

通过合理选择模板与支撑架、引入数字化技术和智能监控系统，以及加强安全培训，我们可以提高工程施工的效率和安全性。

在今后的建筑施工中，我们应该不断探索创新，不断优化施工方案，为建设更安全、更高效的工程贡献力量。

（四）模板及脚手架技术4.1清水混凝土模板技术4.1.1应用概况为规范和提高工程混凝土施工质量，提高混凝土现浇构件的外观质量和混凝土的施工质量，本工程采用清水混凝土模板技术。

浇筑成型后，表面平整光滑，色泽均匀，棱角分明，无碰损和污染。

混凝土外观无蜂窝、麻面及烂根等质量缺陷。

4.1.2关键技术应用施工方法和创新点主要施工方法：1、墙、柱模板安装1）工艺流程：第一片柱模安装就位→第二片柱模安装就位并用螺栓连接→安装第三、四片柱模→检查柱模对角线，位移并纠正→安装柱筋并做斜撑→群体柱模固定→预检。

2）模板采用50×100mm 方木作楞木固定，方木净距不大于100mm ，柱模转角采用50×100mm 方木加固。

胶合板模板阴阳角不设角模做法。

3）柱模采用12＃槽钢加φ16拉杆紧固，其间距300～400mm ，一般第一道距楼面不大于150mm ，当柱截面边长为800～1000mm 时，中间用1根φ16的螺栓紧固。

对拉螺栓外套φ20的塑料管，两端采用定制塑料塞封头，以避免管内灌进水泥浆。

海绵条(a)（b）胶合板模板阴阳角不设角模的做法（a）阴角；（b）阳角4）当柱外侧面上下贯通时，为防止接缝处接头错位，减少模板开槽和防止重复使用时节点不垂直，柱头采用框架梁侧模固定时的螺栓进行加固，因此在设置框架梁外侧模板固定螺栓时，综合考虑柱、梁螺栓合用。

5）梁、柱节点模板拼接作法为：梁侧模和梁底模插入到柱模内一个模板厚度，并在梁侧模和梁底模与柱模交一接处加钉衬口50×100mm方木。

①安装就位第一片柱模板，并设临时支撑或用不小于14号铅丝与柱主筋绑扎临时固定。

②随即安装第二片柱模，在二片柱模的接缝处粘贴2mm厚的海绵条，以防漏浆；用连接螺栓连接二块柱模，作好支撑或固定。

③如上述完成第三、四片柱械的安装就位与连接，使之呈方桶型。

④自下而上安装柱套箍，较正柱模轴线位移、垂直偏差、截面。

⑤模板拼装，所有板面必须牢固固定在龙骨上。

模板及脚手架技术4.1清水混凝土模板技术4.2钢（铝）框胶合板模板技术4.3塑料模板技术4.4组拼式大模板技术4.5早拆模板施工技术4.6液压爬升模板技术4.7大吨位长行程油缸整体顶升模板技术4.8贮仓筒壁滑模托带仓顶空间钢结构整体安装施工技术4.9插接式钢管脚手架及支撑架技术4.10盘销式钢管脚手架及支撑架技术4.11附着升降脚手架技术4.12电动桥式脚手架技术4.13预制箱梁模板技术4.14挂篮悬臂施工技术4.15隧道模板台车技术4.16移动模架造桥技术4模板及脚手架技术4.1清水混凝土模板技术清水混凝土模板是按照清水混凝土技术要求进行设计加工,满足清水混凝土质量要求和表面装饰效果的模板。

1.主要技术内容（1）清水混凝土模板特点1）清水混凝土工程是直接利用混凝土成型后的自然质感作为饰面效果的混凝土工程，分为普通清水混凝土、饰面清水混凝土和装饰清水混凝土。

清水混凝土表面质量的最终效果取决于清水混凝土模板的设计、加工、安装和节点细部处理。

2）模板表面的特征：平整度、光洁度、拼缝、孔眼、线条、装饰图案及各种污染物均拓印到混凝土表面上。

因此，根据清水混凝土的饰面要求和质量要求，清水混凝土模板更重视模板选型、模板分块、面板分割、对拉螺栓的排列和模板表面平整度。

（2）清水混凝土模板设计1）模板设计前应对清水混凝土工程进行全面深化设计，妥善解决好对饰面效果产生影响的关键问题如：明缝、蝉缝、对拉螺栓孔眼、施工缝的处理、后浇带的处理等。

2）模板体系选择：选取能够满足清水混凝土外观质量要求的模板体系，具有足够的强度、刚度和稳定性；模板体系要求拼缝严密、规格尺寸准确、便于组装和拆除，能确保周转使用次数要求。

3）模板分块原则：在起重荷载允许的范围内，根据蝉缝、明缝分布设计分块，同时兼顾分块的定型化、整体化、模数化、通用化。

4）面板分割原则：应按照模板蝉缝和明缝位置分割，必须保证蝉缝和明缝水平交圈、竖向垂直。

5）对拉螺栓孔眼排布：应达到规律性和对称性的装饰效果，同时还应满足受力要求。

技术交底单（8）各种长短脚手架材料检查是否变形或不当搭接.（9）架设安全网并检查是否足够安全。

9.2盘销式支撑系统的搭设步骤（1)调整座依脚手架配置图尺寸放样后，将「调整座」排列至定点.（2）标准基座将「标准基座」的主架套筒部份朝上套入调整座上方，标准基座下缘需完全置入扳手受力平面的凹槽内.受力平面主架套筒（3）第一层横杆将横杆头套入圆盘小孔位置使横杆头前端抵住主架圆管，再以斜楔贯穿小孔敲紧固定。

50c m40c m（4）平主架未加装（连接棒）的主架统称为「平主架」，依下图所示将「平主架」长端插入标准基座的套筒中。

以检查孔位置查看平主架是否插至套筒底部.「平主架」仅使用在第一层搭接，第二层 往上均使用「主架」.（5）第二层横杆如下图位置，依步聚3安装第二层横杆.L=10cm检查孔150c m（6)第一层斜杆：将「斜杆」全部依顺时针或全部依逆时针方向组搭，如下图。

将「斜杆」套入圆盘大孔位置,使斜杆头前端抵住主架圆管,再以斜楔贯穿大孔敲紧固定。

斜杆具有方向性，方向相反即无法搭接。

（7）第三层横杆：如下图位置，依步聚3安装第三层横杆。

（8）第二层斜杆:如下图所示，依步骤6组搭方式,和第一层相同方向搭接第二层「斜杆」。

若第一层为逆时针方向组装，则第二层以上的斜杆同样需以逆时针方向组装.(9）主架:「主架」以四方管（连接棒）连接,如下图所示将连接棒插入下层管中即可。

若需使用「主架插销」则务必检查圆盘对齐孔是否在同一方向。

(10）第四层横杆：如左图位置，依步聚3安装第四层横杆.横杆需每150cm安装一层，依实际高度组装。

若安装于支撑架最上层（即U型调整座下方），不管高度搭接几层，每层间距都不得超过150cm。

（11）第三层斜杆如图所示，依步骤6组搭方式，和第一层、第二层相同方向搭接第三层「斜杆」。

12、U型调整座：如下图所示，将「U型调整座」牙管插入主架管中，再以扳手调整至所需高度。

U型调整座高度调整扳手4.3盘口脚手架的搭设方法和要求（1)脚手架搭设前应在现场对杆件、配件再次进行检查,禁止使用不合格的杆件、配件进行安装。

4模板及脚手架技术4.10盘销式钢管脚手架及支撑架技术1.主要技术内容（1）盘销式钢管脚手架的立杆上每隔一定距离焊有圆盘，横杆、斜拉杆两端焊有插头，通过敲击楔型插销将焊接在横杆、斜拉杆的插头与焊接在立杆的圆盘锁紧，见图4.10。

图4.10-1盘销式脚手架节点（2）盘销式钢管脚手架分为φ60系列重型支撑架和φ48系列轻型脚手架两大类；1）φ60系列重型支撑架的立杆为φ60×3.2焊管制成(材质为Q345、Q235)；立杆规格有：1m、2m、3m，每隔0.5m焊有一个圆盘；横杆及斜拉杆均采用φ48×3.5焊管制成，两端焊有插头并配有契型插销；搭设时每隔1.5m搭设一步横杆。

2）φ48系列轻型脚手架的立杆为φ48×3.5焊管制成（材质为Q345）；立杆规格有：1m、2m、3m，每隔1.0m焊有一个圆盘；横杆及斜拉杆均为采用φ48×3.5焊管制成，两端焊有插头并配有契型插销；搭设时每隔2.0m搭设一步横杆。

（3）盘销式钢管脚手架一般与可调底座、可调托座以及连墙撑等多种辅助件配套使用。

（4）盘销式钢管脚手架的主要特点：1）安全可靠。

立杆上的圆盘与焊接在横杆或斜拉杆上的插头锁紧，接头传力可靠；立杆与立杆的连接为同轴心承插；各杆件轴心交于一点。

架体受力以轴心受压为主，由于有斜拉杆的连接，使得架体的每个单元近似于格构柱，因而承载力高，不易发生失稳。

2）搭拆快、易管理，横杆、斜拉杆与立杆连接，用一把铁锤敲击契型销即可完成搭设与拆除，速度快，功效高。

全部杆件系列化、标准化，便于仓储、运输和堆放。

3）适应性强，除搭设一些常规架体外，由于有斜拉杆的连接，盘销式脚手架还可搭设悬挑结构、跨空结构、整体移动、整体吊装、拆卸的架体。

4）节省材料、绿色环保，由于采用低合金结构钢为主要材料，在表面热浸镀锌处理后，与其他支撑体系相比，在同等荷载情况下，材料可以节省1/3左右，产品寿命可达15年，节省相应的运输费、搭拆人工费、管理费、材料损耗等费用。

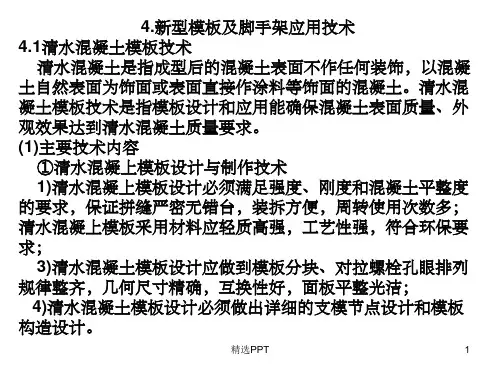

建设部颁发建筑业10项新技术（四）---新型模板及脚手架应用技术4. 新型模板及脚手架应用技术清水混凝土模板技术清水混凝土是指成型后的混凝土表面不作任何装饰，以混凝土自然表面为饰面或表面直接作涂料等饰面的混凝土。

清水混凝土模板技术是指模板设计和应用能确保混凝土表面质量、外观成效达到清水混凝土质量要求。

(1) 要紧技术内容① 清水混凝土模板设计与制作技术1) 清水混凝土模板设计必需知足强度、刚度和混凝土平整度的要求，保证拼缝周密无错台，装拆方便，周转利用次数多；2) 清水混凝土模板采纳材料应轻质高强，工艺性强，符合环保要求；3) 清水混凝土模板设计应做到模板分块、对拉螺栓孔眼排列规律整齐，几何尺寸精准，互换性好，面板平整光洁；4) 清水混凝土模板设计必需做出详细的支模节点设计和模板构造设计。

② 清水混凝土模板施工技术1) 清水混凝土模板施工必需编制模板施工方案和操作工艺；2) 墙体模板应组拼成大模板，整体吊装施工；柱梁模板也可采纳整体预制安装，整体脱模和整体转移的“三整体”组拼方式；3) 采取“小流水段”施工工艺，缩小施工工作面，减少模板配置量，达到加速施工速度、缩短工期、减少施工费用的目的；4) 选择脱模剂应利于脱模，外观成效知足清水混凝土质量要求。

(2) 要紧技术指标① 清水混凝土模板可选用无框木（竹）胶合板模板，钢框胶合板模板，木框胶合板模板、全钢大模板等，当前应重点推行应用全钢大模板，踊跃开发钢框胶合板模板；② 墙体模板经受混凝土侧压力应达到60kN/m2 ,柱模板经受混凝土侧压力应达到80kN/m2 ；③ 采纳复膜木（竹）胶合板模板，周转利用次数应达到 10 次以上，慢慢淘汰散装散拆的掉队施工工艺。

(3) 适用范围清水混凝土施工技术要紧适用于各类类型的高级公共建筑、住宅建筑、工程构筑物、铁路工程的桥头建筑和市政道路、桥梁工程等。

(4) 应用典型工程海南凤凰机场高级公共建筑框架结构九江长江大桥桥头堡高级公共建筑剪力墙结构首都机场停车楼高级公共建筑框架结构联想生产厂房工业厂房框剪结构南水北调工程1 标段水利工程涵洞天津城市环城快速路公路工程全现浇箱型梁。

山东省建筑业新技术应用示范工程管理办法第一条为促进科技成果的转化，推动建筑业新技术在工程上的广泛应用，进一步做好建筑业新技术应用示范工程的管理工作，根据《建设部建筑业新技术应用示范工程管理办法》与《关于进一步做好建筑业10项新技术推广应用的通知》，结合山东省实际情况，制定本办法。

第二条本办法所称建筑新技术是指建设部建质[2005]26号重新修订的“建筑业10项新技术（2005）”，包含地基基础与地下空间工程技术、高性能混凝土技术、高效钢筋与预应力技术、新型模板及脚手架应用技术、钢结构技术、安装工程应用技术、建筑节能与环保应用技术、建筑防水新技术、施工过程监测与操纵技术、建筑企业管理信息化技术共10大项、44个子项、68个小项。

本办法所称山东省建筑业新技术应用示范工程（下列简称示范工程）是指经省建管局、山东土木建筑学会公布的使用8项以上建筑新技术的工程。

第三条省建管局负责示范工程的立项审批及验收工作。

成立示范工程管理办公室，设在省建管局工程质量安全与保障处，负责示范工程管理工作。

各市建筑主管部门负责本行政区域内示范工程的监督管理工作。

省建管局委托山东土木建筑学会总工程师分会或者市建筑主管部门主持示范工程验收工作。

第四条示范工程由建筑施工企业自愿申报，经市建筑主管部门初审后择优推荐上报示范工程管理办公室。

示范工程申报资料为《示范工程申报书》（附件1）一式一份。

第五条示范工程的立项条件：建设规模较大、技术复杂、质量标准要求高的新建房屋建筑工程（公共建筑10000平方米以上，住宅建筑6000平方米以上）、市政基础设施工程、土木工程与工业建设项目（投资规模6000万元以上）。

上述工程已经批准列为市级建筑业新技术应用示范工程，可在三年内完成申报的全部新技术内容。

第六条示范工程管理办公室审核后，报省建管局批准列为省级示范工程，并择优向建设部推荐国家级示范工程。

被批准列为示范工程的项目，假如立项条件发生变化，不能完成新技术应用项目或者三年内不能按期完工，省建管局能够做出取消的决定。

浅谈新型模板及脚手架应用技术发表时间：2020-09-03T06:28:21.002Z 来源：《防护工程》2020年13期作者：陈锦洲[导读] 本文针对当前施工中新型模板、脚手架应用技术进行初步探究。

广东成利建设集团有限公司摘要：随着我国建筑行业迅速发展，新型施工技术层出不穷成为行业一大发展主流，模板和脚手架在建筑工程中得到大力应用，新型模板和脚手架成为重要的应用技术之一，直接影响到造价、工期、施工质量和安全。

本文针对当前施工中新型模板、脚手架应用技术进行初步探究。

关键词：建筑工程；工程技术；模板及脚手架；应用技术一、引言我国近年来快速发展国民经济离不开建筑行业大力支持，建筑业已经成为国民经济主要发展动力之一，伴随建筑行业发展的施工技术得到本行各界大量资源和资金的投入，新型模板和脚手架应用技术层出不穷，给施工技术快速更新换代带来了良性循环，下面介绍几种新型模板和脚手架应用技术。

二、新型模板应用技术1、清水混凝土模板技术近年来很多住宅、厂房、学校等建筑工程对混凝土的外观光滑度要求不断提高，模板浇灌混凝土后一次成型，清水混凝土模板施工技术能较好达到这种效果，浇灌完成后能直接满足外观观感光滑、平整度高的质量要求。

（1）、设计和施工技术内容清水混凝土模板设计前要充分考虑到浇灌后达到平整美观的效果，对外观光洁度、平整度有严格的要求，模板安装的拼缝偏差值控制较高范围内，既要便于安装、拆除，又要质量好、轻便、高强，选择模板材料，满足环保发展要求，模板分片组装后拼缝严密，对拉螺栓孔眼位置准确，符合规格要求。

（2）、清水混凝土模板施工技术清水混凝土模板质量要求严格，事先制定完善的施工方案，对现场制作工艺做好详细的应用说明，施工完成的墙体、柱、梁模板要满足整体结构施工要求。

对施工标准化和流水作业，加大模板的周转率选择多层流水作业，选择质量良好的脱模剂保证施工质量效果。

（3）、应用技术指标清水混凝土模板能采用的模板材料选择较多，如胶合板、铝合金板、钢板等，墙体模板承受混凝土侧压力的技术参考值60kN/M2，柱模板承受混凝土侧压力的技术参考值80kN/M2，选择复膜的木胶合板，周转反复使用次数能超过10次以上。

新型模板及脚手架应用技术【摘要】模板及脚手架是土木建筑工程施工中大量使用的施工工具，对工程造价、工程量、工期、工程安全有重大影响，本文从技术内容、技术指标、适用范围方面探讨了几种常用的新型模板及脚手架的应用技术。

【关键词】工程技术;模板及脚手架;应用技术1.新型模板应用技术1.1清水混凝土模板技术清水混凝土模板技术要求在施工后，混凝土表面质量要求以及外观美感达到预期的效果。

1.1.1主要技术内容(1)设计与制作技术。

清水混凝土模板设计要结实，符合混凝土平整度的要求，拼缝细致严密，拆装起来较为方便；模板要选用质量轻强度高的材料，环保无污染；模板要分块，尺寸要精确，对拉螺栓孔眼要整齐。

(2)施工技术。

施工前要编制完备的施工方案，明确操作工艺；墙体模板、柱梁模板应整体施工；为加快速度，节约模板使用量，可采用“流水”施工；为有利于脱模，可采用脱模剂。

1.1.2主要技术指标可选用的模板有多种；墙体模板承受混凝土侧压力的指标是60kN/M2，柱模板承受混凝土侧压力的指标是80kN/M2；采用复膜木(竹)胶合板模板，一般周转使用的次数应超过10次。

1.1.3适用范围该施工技术适用范围广，在住宅建筑、公共建筑、各类工程构筑物以及市政道路工程、桥梁工程等都有广泛的使用。

1.2早拆模板成套技术楼板模板浇筑三至四天后，混凝土强度达到规定强度的百分之五十以上时，即提前拆除横楞和模拆，留柱头顶板继续支顶着现浇楼板，等混凝土强度持续生长达到规范要求时再拆模。

1.2.1主要技术内容(1)设计技术。

早拆模板可采用多种模板材料；由早拆柱头、支柱、主梁、可调千斤顶等组成支撑系统；早拆柱头的升降头有多种形式，螺杆与滑动相结合的升降头使用起来较为方便；支柱可综合使用各种支架形式。

(2)施工技术。

参照工程结构设计图做好配模设计，并绘制模板工程施工图，验算出模板、支撑的刚度和强度；根据总体需求，计算模板的规格与数量；严格支模与拆模的工艺流程。

建筑业10项新技术（2017版）3 模板脚手架技术3.1 销键型脚手架及支撑架销键型钢管脚手架及支撑架是我国目前推广应用最多、效果最好的新型脚手架及支撑架。

其中包括：盘销式钢管脚手架、键槽式钢管支架、插接式钢管脚手架等。

销键型钢管脚手架分为φ60系列重型支撑架和φ48系列轻型脚手架两大类。

销键型钢管脚手架安全可靠、稳定性好、承载力高；全部杆件系列化、标准化、搭拆快、易管理、适应性强；除搭设常规脚手架及支撑架外，由于有斜拉杆的连接，销键型脚手架还可搭设悬挑结构、跨空结构架体，可整体移动、整体吊装和拆卸。

3.1.1 技术内容（1）销键型钢管脚手架支撑架的立杆上每隔一定距离都焊有连接盘、键槽连接座或其他连接件，横杆、斜拉杆两端焊有连接接头，通过敲击楔形插销或键槽接头，将横杆、斜拉杆的接头与立杆上的连接盘、键槽连接座或连接件锁紧，见图3.1。

（1）盘销式脚手架节点（2）键槽式支架节点（3）插接式脚手架节点图3.1 销键型钢管脚手架及支撑架（2）销键型钢管脚手架支撑架分为φ60系列重型支撑架和φ48系列轻型脚手架两大类：1）φ60系列重型支撑架的立杆为φ60×3.2焊管制成（材质为Q345）；立杆规格有：0.5m、1m、1.5m、2m、2.5m、3m，每隔0.5m焊有一个连接盘或键槽连接座；横杆及斜拉杆均采用φ48×2.5焊管制成，两端焊有插头并配有楔形插销，搭设时每隔1.5 m搭设一步横杆。

2）φ48系列轻型脚手架的立杆为φ48×3.2焊管制成（材质为Q345）；立杆规格有：0.5m、1m、1.5m、2m、2.5m、3m，每隔0.5m焊有一个连接盘或键槽连接座；横杆采用φ48×2.5 ，斜杆采用φ42×2.5、φ33×2.3焊管制成，两端焊有插头并配有楔形插销（键槽式钢管支架采用楔形槽插头），搭设时每隔1.5～2m设一步横杆（根据搭设形式确定）。

中国建筑十大新推广技术中国建筑业10项新技术：深基坑支护技术、高强高性混凝土技术、高效钢筋和预应力混凝土技术、粗直径钢筋连接技术、新型模板的脚手架应用技术、建筑节能和新型墙体应用技术、新型建筑防水和塑料管应用技术、钢结构技术、大型构件和设备的整体安装技术、企业的计算机应用和管理技术一、深基坑支护技术1、主要技术内容(1) 桩墙—内支撑支护技术。

由排桩或排桩加止水帷幕、地下连续墙组成的挡土结构和按基坑平面设计的内支撑体系，是软土地区应用最多的一种深基坑支护形式。

根据基坑周围土质、开挖深度可设置成单层或多层的支护结构，一般用工具式钢构件或钢筋混凝土构架形成对撑、角撑、水平桁架或拱券等，以保持深基坑开挖时的边坡稳定，并还可进一步发展成利用地下结构楼层作内支撑的逆作施工技术。

(2) 预应力锚杆支护技术。

锚杆能将桩、墙等挡土结构所承受的荷载通过拉杆（索、管、栓）传递到稳定土（岩）层上，形成锚拉体系。

锚杆可带扩大体或采用二次高压灌浆以提高与土体的锚固力，并可采用可拆式锚杆。

该法适应土质范围广（当土质过软时应慎用），在采用多层锚杆情况下，基坑的开挖深度不受限制。

(3) 重力式水泥土挡墙和加筋水泥土挡墙。

由喷浆型深层搅拌桩组成的重力式水泥土挡墙，可为实体式或格栅式。

该挡墙具有挡土和止水重功能，一般用于开挖深度不大于6M的软土地区基坑支护。

当基坑深度超过6M时，可在水泥土中插入加筋杆件，形成加筋水泥土挡墙。

必要时还可辅以支撑或锚杆支护加筋水泥土挡墙，以加大基坑的支护深度。

(4) 土钉墙支护技术。

土钉是一种利用经加固后的原位土体来维护基坑边坡土体稳定的支护方法。

它由土钉、钢丝网喷射混凝土面板和加固后的原位土体三部分组成。

该支护结构轻型，施工操作方便，是一种较有前途的深基坑边坡支护方法，适用于地下水们以上或经降水后的粘性土或密实性较好的砂土地层，开挖深度一般不大于15M。

(5) 基坑工程信息化施工。

基坑工程变化因素多，在目前设计中尚难做到全面、准确、合理。

建设部推广应用的建筑业 10 项新技术1. 地基基础和地下空间工程技术桩基新技术灌注桩后注浆技术长螺旋水下灌注成桩技术地基处理技术水泥粉煤灰碎石桩（ CFG 桩）复合地基成套技术夯实水泥土桩复合地基成套技术真空预压法加固软基技术强夯法处理大块石高填方地基爆破挤淤法技术土工合成材料应用技术深基坑支护及边坡防护技术复合土钉墙支护技术预应力锚杆施工技术组合内支撑技术型钢水泥土复合搅拌桩支护结构技术冻结排桩法进行特大型深基坑施工技术高边坡防护技术地下空间施工技术暗挖法逆作法盾构法非开挖埋管技术2. 高性能混凝土技术混凝土裂缝防治技术自密实混凝土技术混凝土耐久性技术清水混凝土技术超高泵送混凝土技术改性沥青路面施工技术3. 高效钢筋与预应力技术高效钢筋应用技术HRB400 级钢筋的应用技术钢筋焊接网应用技术冷轧带肋钢筋焊接网HRB400 钢筋焊接网焊接箍筋笼粗直径钢筋直螺纹机械连接技术预应力施工技术无粘结预应力成套技术有粘结预应力成套技术拉索施工技术4. 新型模板及脚手架应用技术清水混凝土模板技术早拆模板成套技术液压自动爬模技术新型脚手架应用技术碗扣式脚手架应用技术爬升脚手架应用技术市政桥梁脚手架施工技术外挂式脚手架和悬挑式脚手架应用技术5. 钢结构技术钢结构 CAD 设计与 CAM 制造技术钢结构施工安装技术厚钢板焊接技术钢结构安装施工仿真技术大跨度空间结构与大型钢构件的滑移施工技术大跨度空间结构与大跨度钢结构的整体顶升与提升施工技术钢与混凝土组合结构技术预应力钢结构技术住宅结构技术高强度钢材的应用技术钢结构的防火防腐技术6. 安装工程应用技术管道制作（通风、给水管道）连接与安装技术金属矩形风管薄钢板法兰连接技术给水管道卡压连接技术管线布置综合平衡技术电缆安装成套技术电缆敷设与冷缩、热缩电缆头制作技术建筑智能化系统调试技术通信网络系统计算机网络系统建筑设备监控系统火灾自动报警及联动系统安全防范系统综合布线系统智能化系统集成住宅（小区）智能化电源防雷与接地系统大型设备整体安装技术（整体提升吊装技术）直立单桅杆整体提升桥式起重机技术直立双桅杆滑移法吊装大型设备技术龙门（ A 字）桅杆扳立大型设备（构件）技术无锚点推吊大型设备技术气顶升组装大型扁平罐顶盖技术液压顶升拱顶罐倒装法超高空斜承索吊运设备技术集群液压千斤顶整体提升（滑移）大型设备与构件技术建筑智能化系统检测与评估系统检测系统评估7. 建筑节能和环保应用技术节能型围护结构应用技术新型墙体材料应用技术及施工技术节能型门窗应用技术3 节能型建筑检测与评估技术新型空调和采暖技术地源热泵供暖空调技术供热采暖系统温控与热计量技术预拌砂浆技术8 建筑防水新技术新型防水卷材应用技术高聚物改性沥青防水卷材应用技术自粘型橡胶沥青防水卷材合成高分子防水卷材：包括合成橡胶类防水卷材和合成树脂类防水片（卷）材建筑防水涂料建筑密封材料刚性防水砂浆防渗堵漏技术9 施工过程监测和控制技术施工过程测量技术施工控制网建立技术施工放样技术地下工程自动导向测量技术特殊施工过程监测和控制技术深基坑工程监测和控制大体积混凝土温度监测和控制大跨度结构施工过程中受力与变形监测和控制10 建筑企业管理信息化技术工具类技术管理信息化技术信息化标准技术。

模板、支模板、脚手架施工安全技术措施（1）支模、拆模时必须搭设正规的脚手架，不得使用腐烂、裂、暗伤的木质或铁木脚手扳，亦不得使用木条或板当作立人板。

（2）本工程使用的模板单块面积较大，分量较重，拆模时至少三人同时进行，其中一人监护，另两人小心的拆下模板，拆模必须一次拆清，不得留下无撑模板。

（3）离地2m以上撑、拆模板时，不能用斜撑与平撑代替作为扶梯上下，以防撑头脱落，断裂跌下伤人，在拆除较重模板时，应先把模板扒开，系好绳索，轻拆轻放，防止拆下的模板冲断脚手板。

拆模时严禁乱抛模板。

（4）高空作业时材料对方应稳妥、可靠，使用时工具随时装入袋内，防止坠落伤人，严禁向高空操作人员抛送工具、物件。

（5）使用的榔头等工具、木柄要装牢，操作时手要握紧，以防工具脱柄或脱手伤人。

（6）搭拆脚手架及支模架必须备有上岗证的人员方可操作，操作者须戴安全帽、系安全带、穿防滑鞋。

对从事脚手架、支模架工作的施工人员要经常进行安全教育，并在施工前对其进行安全技术交底。

（7）脚手架用料按设计要求进行严格的检查验收，搭设前要检查材质和规格，不能把未经整修的弯曲、压扁、拉伤、裂缝的零部件用上去，由于本工程施工工期长，脚手架应注意油漆的完好。

（8）脚手架起交叉作业的隔离作用，每排脚手架均满铺脚手笆，脚手架外侧除设有交叉斜撑和1.2m高防护栏杆及0.18m高踢脚板外，全部设绿色安全立网，防止物件从脚手架上坠落。

脚手架出入口另搭安全遮棚。

（9）脚手架搭设完成后必须按脚手架的验收标准组织有关人员进行验收，全部合格后并办妥验收程序以后方可使用，验收合格后挂上合格牌。

（10）对于侧向模板采用承重支模台，支模台必须有可靠的加固措施，防止支模台倾覆，支模台在使用前必须作抗倾覆、抗推力试验，符合要求后方可使用。

（11）脚手架不得超载，多余物件随时清理，各部件连接节点，由专人按规定时间检查整理，使用中的脚手架，拆除任何一个部件都必须有审批制度，并按批准手续规定及时恢复原状，经检查后再使用。
