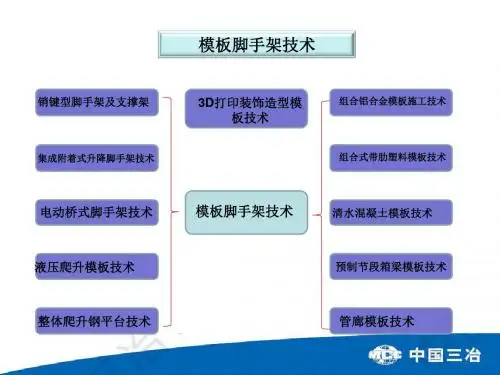

模板及脚手架技术ppt课件

广东运峰电力安装有限公司
9、 模板支架不得与脚手架、操作架等混搭。严 禁在模板支撑架上固定、架设混凝土泵、泵管 及起重设备等。
广东运峰电力安装有限公司
可调顶托自由 长度严重超标
广东运峰电力安装有限公司
塑料模壳与钢管支架顶部的可调托配合使用，可实现提 早拆模，一般混凝土达50％设计强度即可拆模。
广东运峰电力安装有限公司
可调 托
对于大截面尺寸的混凝土大梁，在支模时应进行必要的支模 架的承载力计算复核。在扣件质量差时，在钢管立杆顶端插入可 调托，能保证梁底模下钢管撑的承载力。
广东运峰电力安装有限公司
利用早拆模板的原理，在一般梁板支模中，可采用可调钢支柱， 设置于模板块中。拆模时，将模板块及一般支撑拆除，但钢支柱保 留，达到模板早拆目的。
广东运峰电力安装有限公司
模板支架搭设规范要求 及安全技术管理
马义芳 2016年6月
工作目标
培训目的
1、通过此次培训使参与模板安全管理和检查验收的人
员知识技能水平能够有所提升；能够严格按照规程、规
范要求把好关；掌握应知应会的模板支架知识。
2模板支架管理达到安全质量标准化的相关要求。
广东运峰电力安装有限公司
广东运峰电力安装有限公司
• 4、现浇多层房屋和构筑物，应采取分层分段支 模的方法，安装上层模板及其支架应符合下列 规定：下层楼板应具有承受上层荷载的承载能 力或加设支架支撑；上层支架的立柱应对准下 层支架的立柱，并铺设垫板。
广东运峰电力安装有限公司
广东运峰电力安装有限公司
• 5 、 后浇带、结构缝、施工缝处的模板与支架 处理应有针对性措施，并在专项施工方案中明 确。梁板后浇带模板及支架必须与原有梁板支 架及模板体系分开实施。

主要作用：砌筑砖墙，浇筑混凝土、墙面的抹灰，装饰 和粉刷，结构构件的安装等，都需要在其近旁搭设脚手 架，以便在其上进行施工操作、堆放施工用料和必要时 的短距离水平运输。
二、脚手架分类
1 、按照与建筑物的位置关系划分： 1 ） 外脚手架：沿建筑物外围从地面搭设的架子。 2 ） 里脚手架：在建筑物内部搭设架子。
强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相
二、扣件（生产许可证、产品质量合格证及产品检验报告）
4） 各杆件端头伸出扣件盖板边 缘的长度不应小于 100mm
5）对接扣件开口应朝上或朝内
三、安全网
（应符合相关标准，密度不低于2000目/100平方米） 1、安全网不得破损、老化； 2、 安全网宜设置在外立杆的内侧，并与架体 绑扎牢固；
3、脚手架的各部分材料要有足够强度 应能安全地承受上部的施工荷载和 自重施工荷载包括：操作人员自重 工具设备的重量所允许堆放材料的 总重量
4、脚手架要有足够的稳定性
5、脚手架板道上要有足够的面积。
第二章 常用的脚手架
落地式脚手架
落地式外脚手架
直接在地面或楼面搭设
1、杆件数量少；装卸方便，利与施工操作；搭设灵活，能搭设高度大；坚固 耐用，使用方便。 2、脚手架由立杆、大横杆（纵向水平杆） 小横杆（横向水平杆）、斜撑、脚手板 等组成。 3、每步距可根据施工需要灵活布置，取材 方便，刚、木、竹等均可应用。 4、可以分为双排式和多排式； 双排式沿外立面设两排立杆，小横杆两端 支撑在内外两排立杆上，多、高层均适用。
3 、按其所用材料分为 : 1）木脚手架、2）竹脚手架、3）金属脚手架。
4 、按其结构形式分为 : 1) 多立杆式、2) 碗扣式、3）门型、4）方塔式、 5）附着式升降脚手架 6）悬吊式脚手架等。

L=构件尺寸
L=构件尺寸
L=构件尺寸+1模板厚 度
L=构件尺寸+1模板厚度 L=构件尺寸+2模板厚度
L=构件尺寸
柱墙模板配模原则：长边包短边，模板尽量采用横配，尺寸必须 准确。
效果图1
•背方间距200mm •螺杆离阴角间距
200mm •螺杆离封头间距
200mm •第一道加固离楼
面200mm
效果图2
四、模板工程施工工艺
模板体系 施工准备 柱墙模板施工 梁板模板施工 支撑体系 模板拆除
测量放线\施工缝处理
一
柱、墙钢筋竖焊、绑扎 满堂架搭设
般
柱墙安装配管及施工缝清洁 标高抄测
标 准
下 一
层层
柱、墙钢筋垫块 柱、墙钢筋验收
梁底模 梁侧模、板模
结施 构工 施
梁钢筋安装、梁垫块
标高、模板开间复测及梁板模清洁
拆模作业不得野蛮施工。不得损坏混凝土构件棱角 。严格按文明施工要求作业。
模板拆除后应及时清理、涂刷脱模剂。不得将模板 吊运至作业楼层后再清理涂刷脱模剂。
拆模作业管理人员必须巡视，检查卸料平台使用情 况、塔吊指挥到位情况、临边防护情况及作业行为 ，应杜绝高空坠物及其他安全事故发生。
吊模拆模后效果
不烂根、不漏 浆
楼梯施工
楼梯模板施工步骤
标高复核并弹出 底模线
1、结构复核
净空尺寸复核
板底模线
挂线找平支 撑体系
支撑体系间 距600
2、支撑体系搭设
连接件
板底方间距200mm，用铁 钉与支撑架固定
3、摆板底方
板底模
4、板底模安装
反复梯基
5、反扶梯基安装
顶撑木方固定

明确需要拆除的脚手架类型、规格、数量 及所在位置。
根据现场实际情况，制定合理的拆除方案 ，包括拆除顺序、方法、人员配置等。
准备工具和材料
检查脚手架状态
准备必要的拆除工具和材料，如扳手、锤 子、安全带等。
对需要拆除的脚手架进行检查，确保其处 于安全状态，如有损坏或不稳定情况，应 先进行修复或加固。
2024/1/27
2024/1/27
检查脚手板铺设是否严密 、平稳，无探头板现象。
验收合格后方可投入使用 ，使用过程中应定期进行 检查和维护，确保脚手架 安全使用。
检查安全防护设施如安全 网、护身栏等是否齐全、 有效。
12
03
脚手架使用安全与防护措 施
2024/1/27
13
使用过程中安全要求
严格遵守安全操作规程
在使用脚手架前，必须接受相关安全培训， 了解并遵守安全操作规程。
2024/1/27
加固措施
在恶劣天气来临前，应对 脚手架进行加固处理，增 强其稳定性。
防滑措施
在雨雪天气中，应采取防 滑措施，如铺设防滑垫等 ，避免人员滑倒。
15
防护措施及应急处理方案
设置安全警示标识
在脚手架周围应设置明显的安 全警示标识，提醒人员注意安
全。
2024/1/27
配备灭火器材
在脚手架使用现场应配备灭火 器材，以应对可能发生的火灾 事故。
选用原则
根据工程特点、施工条件、荷载要求等因素进行选择。
2024/1/27
优先选用技术成熟、安全可靠、经济合理的脚手架类型。
6
选用原则与适用范围
适用范围
2024/1/27
扣件式钢管脚手架适用于一般建筑工程的内外脚手架搭设。
