第五章 新型模板及脚手架应用技术

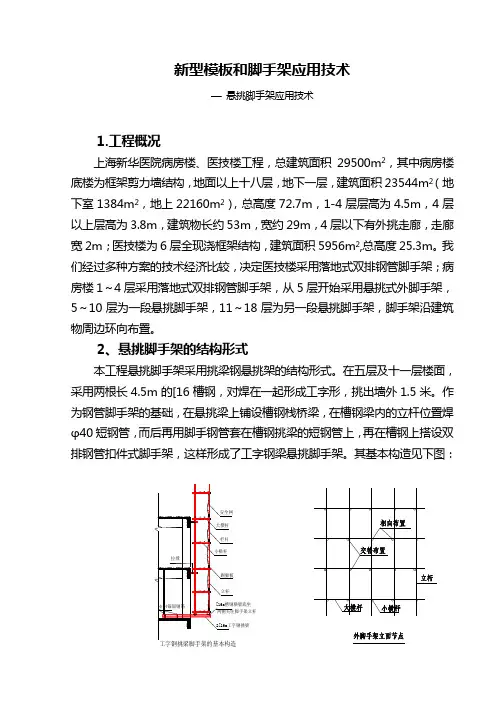

新型模板和脚手架应用技术—悬挑脚手架应用技术1.工程概况上海新华医院病房楼、医技楼工程，总建筑面积29500m2，其中病房楼底楼为框架剪力墙结构，地面以上十八层，地下一层，建筑面积23544m2（地下室1384m2，地上22160m2），总高度72.7m，1-4层层高为4.5m，4层以上层高为3.8m，建筑物长约53m，宽约29m，4层以下有外挑走廊，走廊宽2m；医技楼为6层全现浇框架结构，建筑面积5956m2,总高度25.3m。

我们经过多种方案的技术经济比较，决定医技楼采用落地式双排钢管脚手架；病房楼1～4层采用落地式双排钢管脚手架，从5层开始采用悬挑式外脚手架，5～10层为一段悬挑脚手架，11～18层为另一段悬挑脚手架，脚手架沿建筑物周边环向布置。

2、悬挑脚手架的结构形式本工程悬挑脚手架采用挑梁钢悬挑架的结构形式。

在五层及十一层楼面，采用两根长4.5m的[16槽钢，对焊在一起形成工字形，挑出墙外1.5米。

作为钢管脚手架的基础，在悬挑梁上铺设槽钢栈桥梁，在槽钢梁内的立杆位置焊φ40短钢管，而后再用脚手钢管套在槽钢挑梁的短钢管上，再在槽钢上搭设双排钢管扣件式脚手架，这样形成了工字钢梁悬挑脚手架。

其基本构造见下图：3、材料选择及质量标准3.1钢管⑴钢管尺寸：钢管外径48mm，壁厚3.5mm，以游标卡尺测量，允许偏差-0.5mm；立杆，纵向水平杆长为6m，横向水平横长为1.2m～3m。

⑵钢管两端面平齐：以直角尺、塞尺测量，切斜偏差1.7mm；⑶钢管外表面锈蚀深度，以游标卡尺测量，允许偏差0.5mm；⑷钢管初始弯曲不大于3/1000。

⑸钢管不得有袭裂缝等严重破损现象。

⑹配套扣件：包括直角扣件，旋转扣件和对接扣件。

扣件螺栓在拧紧扭力矩达65 N〃m时，不得发生破坏。

3.2槽钢经设计计算采用I20b型工字钢、[16a型槽钢。

3.3脚手板采用0.95m×1.5m竹笆片。

绑扎用铁丝为单根16#铁丝或双股20#铁丝。

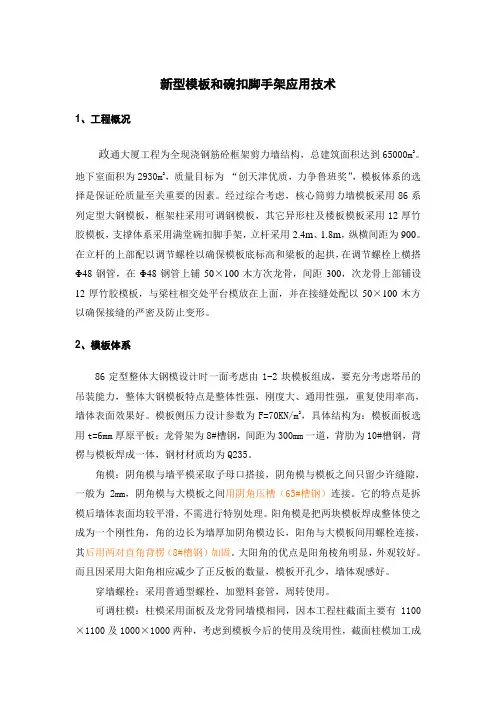

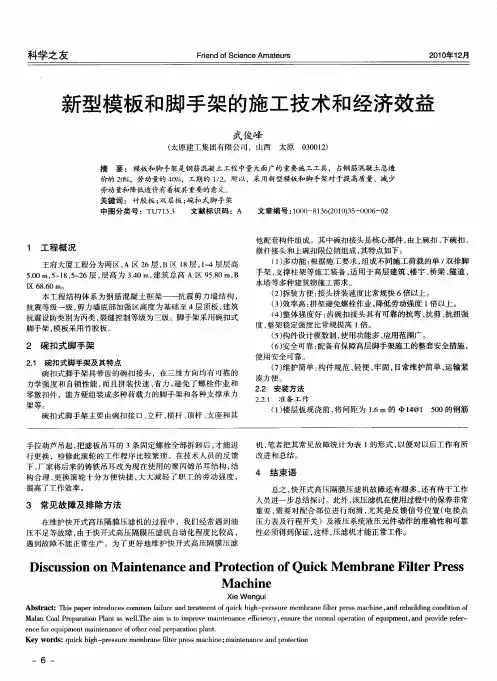

新型模板和碗扣脚手架应用技术1、工程概况政通大厦工程为全现浇钢筋砼框架剪力墙结构，总建筑面积达到65000m2。

地下室面积为2930m2，质量目标为“创天津优质，力争鲁班奖”，模板体系的选择是保证砼质量至关重要的因素。

经过综合考虑，核心筒剪力墙模板采用86系列定型大钢模板，框架柱采用可调钢模板，其它异形柱及楼板模板采用12厚竹胶模板，支撑体系采用满堂碗扣脚手架，立杆采用2.4m、1.8m，纵横间距为900。

在立杆的上部配以调节螺栓以确保模板底标高和梁板的起拱，在调节螺栓上横搭Φ48钢管，在Φ48钢管上铺50×100木方次龙骨，间距300，次龙骨上部铺设12厚竹胶模板，与梁柱相交处平台模放在上面，并在接缝处配以50×100木方以确保接缝的严密及防止变形。

2、模板体系86定型整体大钢模设计时一面考虑由1-2块模板组成，要充分考虑塔吊的吊装能力，整体大钢模板特点是整体性强，刚度大、通用性强，重复使用率高，墙体表面效果好。

模板侧压力设计参数为F=70KN/m2，具体结构为：模板面板选用t=6mm厚原平板；龙骨架为8#槽钢，间距为300mm一道，背肋为10#槽钢，背楞与模板焊成一体，钢材材质均为Q235。

角模：阴角模与墙平模采取子母口搭接，阴角模与模板之间只留少许缝隙，一般为2mm，阴角模与大模板之间用阴角压槽（63#槽钢）连接。

它的特点是拆模后墙体表面均较平滑，不需进行特别处理。

阳角模是把两块模板焊成整体使之成为一个刚性角，角的边长为墙厚加阴角模边长，阳角与大模板间用螺栓连接，其后用两对直角背楞（8#槽钢）加固。

大阳角的优点是阳角棱角明显，外观较好。

而且因采用大阳角相应减少了正反板的数量，模板开孔少，墙体观感好。

穿墙螺栓：采用普通型螺栓，加塑料套管，周转使用。

可调柱模：柱模采用面板及龙骨同墙模相同，因本工程柱截面主要有1100×1100及1000×1000两种，考虑到模板今后的使用及统用性，截面柱模加工成边长1200的四片柱模，模板通过边龙骨的螺栓连接，可调柱模在板面大于600的位置布置有间距100的多排螺栓孔，通过螺栓孔的调节，模板可自由调节用于600至1200各种截面的柱体，统用强，刚度大且重复利用率高。

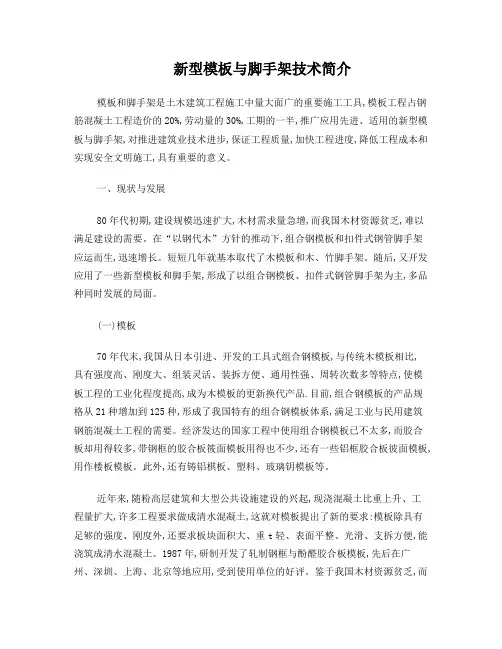

新型模板与脚手架技术简介模板和脚手架是土木建筑工程施工中量大面广的重要施工工具,模板工程占钢筋混凝土工程造价的20%,劳动量的30%,工期的一半,推广应用先进、适用的新型模板与脚手架,对推进建筑业技术进步,保证工程质量,加快工程进度,降低工程成本和实现安全文明施工,具有重要的意义。

一、现状与发展80年代初期,建设规模迅速扩大,木材需求量急增,而我国木材资源贫乏,难以满足建设的需要。

在“以钢代木”方针的推动下,组合钢模板和扣件式钢管脚手架应运而生,迅速增长。

短短几年就基本取代了木模板和木、竹脚手架。

随后,又开发应用了一些新型模板和脚手架,形成了以组合钢模板、扣件式钢管脚手架为主,多品种同时发展的局面。

(一)模板70年代末,我国从日本引进、开发的工具式组合钢模板,与传统木模板相比,具有强度高、刚度大、组装灵活、装拆方便、通用性强、周转次数多等特点,使模板工程的工业化程度提高,成为木模板的更新换代产品.目前,组合钢模板的产品规格从21种增加到125种,形成了我国特有的组合钢模板体系,满足工业与民用建筑钢筋混凝土工程的需要。

经济发达的国家工程中使用组合钢模板已不太多,而胶合板却用得较多,带钢框的胶合板筱面模板用得也不少,还有一些铝框胶合板彼面模板,用作楼板模板。

此外,还有铸铝棋板、塑料、玻璃钥模板等。

近年来,随粉高层建筑和大型公共设施建设的兴起,现浇混凝土比重上升、工程量扩大,许多工程要求做成清水混凝土,这就对模板提出了新的要求:模板除具有足够的强度、刚度外,还要求板块面积大、重t轻、表面平整、光滑、支拆方便,能浇筑成清水混凝土。

1987年,研制开发了轧制钢框与酚醛胶合板模板,先后在广州、深圳、上海、北京等地应用,受到使用单位的好评。

鉴于我国木材资源贫乏,而竹材资溉和农业剩余物资源较为丰富,可以因地制宜地发展多种材质的钢框人造板极面模板。

由于竹胶合板的强度、刚度、硬度、耐冲击性都比木材好,而价格却略低于木胶合板,故应用面日益扩大,应成为推广的重点。

模板及脚手架技术中国建筑工程总公司一、模板概述模板的概念（1）模板是混凝土成型和养护的模具，模板及支架应具有足够的承载力、刚度和稳定性，应能可靠地承受施工过程中所产生的各类荷载。

3模板的概念（2）采用不同的材料，可生产出不同的模板品种，如：全钢大模板、全铝模板、木梁胶合板模板、钢（铝）框胶合板模板等。

模板的概念（3）不同结构采用不同的施工方法,形成了多种模板施工工艺，如：支模、滑模、爬模、预制模板等。

水平结构：预制构件：竖向结构：模板的概念（4）不同的模板工艺和质量标准，直接影响混凝土的外观质量。

饰面清水混凝土模板模板的概念（5）模板应具有通用性，能多次周转使用。

模板及支撑系统必须确保施工安全。

中建一局建设发展施工现场不安全的模板施工现场模板是现浇钢筋混凝土结构工程的重要组成部分。

1、模板约占混凝土结构工程总造价的25％～30％；2、模板约占混凝土结构工程劳动量的30％～35％；3、模板约占混凝土结构工程工期的50％～60％；4、模板是混凝土结构工程表面质量的关键。

模板的概念（8）对模板进行经济比较，不仅是比单价，重要的是比周转使用次数和每次每平米的摊销费用。

常用模板技术经济比较表10模板的概念（9）模板及支架直接关系到混凝土结构工程的施工安全、工程质量、工期、技术经济效益、社会效益和文明施工。

新型模板脚手架的装备和运用，代表了一个施工企业的技术水平和机械化水平，关系到招投标和市场竞争的大事，关系到每个施工企业项目部的直接利益和较大的社会影响。

在投标技术方案中，结构工程若采用新型模板脚手架会具有明显的竞争优势。

11模板的概念（10）模板施工是一项系统工程，特别爬模、滑模、清水混凝土模板施工是集模板工艺、模板质量、施工管理、劳动组织、施工技术、材料供应、工程质量、生产安全、机电设备、水电安装、信息资料、现场文明等各项管理工作及混凝土、钢筋、木作、液压、电气焊、机械操作、测量、抹灰、清理等各专业、各工种共同协调配合的系统工程，是技术性强、组织严密的先进施工工艺。

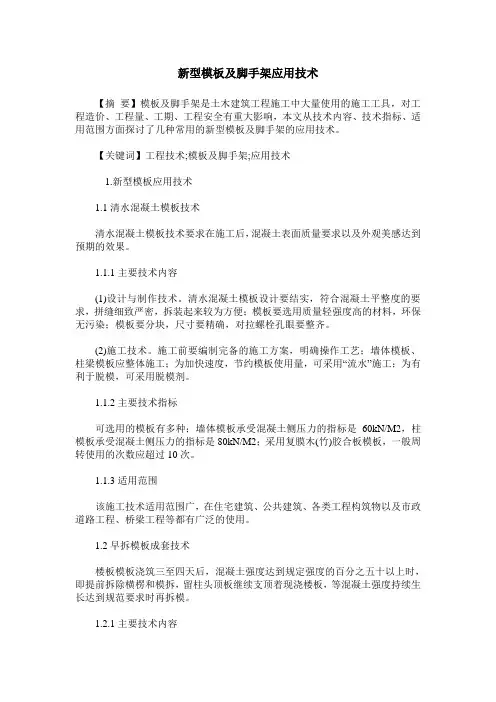

新型模板及脚手架应用技术【摘要】模板及脚手架是土木建筑工程施工中大量使用的施工工具，对工程造价、工程量、工期、工程安全有重大影响，本文从技术内容、技术指标、适用范围方面探讨了几种常用的新型模板及脚手架的应用技术。

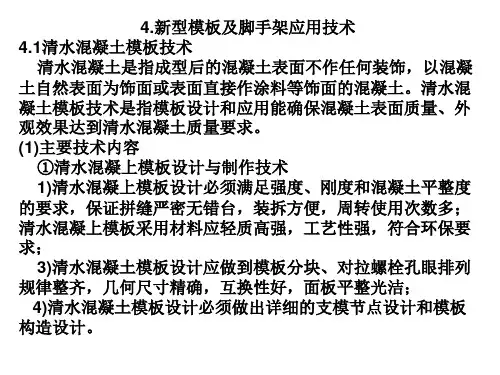

【关键词】工程技术;模板及脚手架;应用技术1.新型模板应用技术1.1清水混凝土模板技术清水混凝土模板技术要求在施工后，混凝土表面质量要求以及外观美感达到预期的效果。

1.1.1主要技术内容(1)设计与制作技术。

清水混凝土模板设计要结实，符合混凝土平整度的要求，拼缝细致严密，拆装起来较为方便；模板要选用质量轻强度高的材料，环保无污染；模板要分块，尺寸要精确，对拉螺栓孔眼要整齐。

(2)施工技术。

施工前要编制完备的施工方案，明确操作工艺；墙体模板、柱梁模板应整体施工；为加快速度，节约模板使用量，可采用“流水”施工；为有利于脱模，可采用脱模剂。

1.1.2主要技术指标可选用的模板有多种；墙体模板承受混凝土侧压力的指标是60kN/M2，柱模板承受混凝土侧压力的指标是80kN/M2；采用复膜木(竹)胶合板模板，一般周转使用的次数应超过10次。

1.1.3适用范围该施工技术适用范围广，在住宅建筑、公共建筑、各类工程构筑物以及市政道路工程、桥梁工程等都有广泛的使用。

1.2早拆模板成套技术楼板模板浇筑三至四天后，混凝土强度达到规定强度的百分之五十以上时，即提前拆除横楞和模拆，留柱头顶板继续支顶着现浇楼板，等混凝土强度持续生长达到规范要求时再拆模。

1.2.1主要技术内容(1)设计技术。

早拆模板可采用多种模板材料；由早拆柱头、支柱、主梁、可调千斤顶等组成支撑系统；早拆柱头的升降头有多种形式，螺杆与滑动相结合的升降头使用起来较为方便；支柱可综合使用各种支架形式。

(2)施工技术。

参照工程结构设计图做好配模设计，并绘制模板工程施工图，验算出模板、支撑的刚度和强度；根据总体需求，计算模板的规格与数量；严格支模与拆模的工艺流程。

新型模板脚手架施工技术分析摘要：在房建工程中，应用模板技术个（跟）脚手架技术是施工中非常摘要的环节，因为建筑施工的需要，而且模板和脚手架的质量也直接影响到整个建筑施工的质量与安全，因此应积极应用新型模板脚手架施工技术，以此提高施工的效率与质量。

关键词：新型模板；脚手架；应用前言脚手架是建筑施工上料、堆料与施工作业的临时结构架，在我国，民用建筑、桥梁、涵洞及管廊等工程中还利用脚手架的构配件搭设模板支撑架。

支撑架除承受构配件自重、施工荷载及风荷载外，还承受混凝土自重。

脚手架和支撑架都应有配套的安全设施，确保施工人员安全。

1新型模架应用优势近几年来，我国模架技术发展很快，不但品种多且技术先进，提供了更多的选择余地，2017年列入《建筑业10项新技术》的模板及脚手架技术有11个子项，推广这些新技术将为绿色施工创造良好条件。

主要内容如下。

（1）组合铝合金模板是一种重量轻，强度高，加工精度高，单块幅面大，拼缝少，施工方便，模板周转使用次数多，回收价值高和综合经济效益好的新型模板，应用范围广阔，符合国家环保节能要求。

组合铝合金模板配置1层，独立支撑配置3层，模板配置量减少，施工成本相应降低。

（2）组合带肋塑料模板具有表面光滑，易脱模，重量轻，耐腐蚀性好，模板周转次数多，可回收利用等优点，有利于环境保护，符合国家节能环保要求。

塑料模板分为夹芯塑料模板、空腹塑料模板和带肋塑料模板，其中带肋塑料模板在静曲强度、弹性模量等指标较好，水平模板可实现早拆。

（3）智能液压爬升模板的爬模装置通过承载体附着在混凝土结构上，当新浇筑的混凝土脱模后，以液压油缸为动力，导轨为爬升轨道，将爬模装置向上爬升1层，反复循环作业。

目前我国的爬模技术在工程质量、安全生产、施工进度、降低成本、提高工效和经济效益等方面均有良好的效果。

（4）智能整体顶升平台是一套整体钢平台，采用长行程油缸和智能控制系统，顶升模板和整个操作平台装置具有操作平台在高位，支撑系在低处的特点，可适应复杂多变的核心筒结构施工，满足平均3d1层的工期要求，从而保证全过程施工安全和施工质量。

模板、脚手架施工技术摘要：随着我国建筑业的迅猛发展，我国的建筑施工技术也在飞速进步。

建筑模板与脚手架工程是建筑施工的重要组成部分，各类新型模板与脚手架在建筑施工中得到了越来越广泛的应用，新技术、新工艺不断涌现。

新型模板和脚手架应用技术是建设部当前重点推广的"建筑业10项新技术"之一。

关键词：存在隐患、重视安全、新型技术近年来,由于各种原因而导致的高支模或脚手架工程坍塌,继而引发的群体伤亡事故仍时有发生，故在施工过程中模板与脚手架的施工技术应得到重视，严格完善施工方案的内容,并认真履行方案审批程序,确保安全专项施工方案实施,有效防范建筑施工生产安全事故的发生。

1.模板、脚手架的安全隐患1.1施工方案制定存在问题工地施工中编制的施工设计和专项施工方案比较简单，施工时仅凭经验来搭设支撑体系，未按照规范要求进行严格的模板支架科学计算。

1.2施工组织存在问题工地施工中项目安全管理是否严格，安全措施是否到位以及模板脚手架的操作人员的素质水平问题直接影响到以后施工人员的安全问题。

1.3模板、脚手架材料问题施工企业可能材料把关不严格，将市场上一些不合格的重复使用多次的钢管、扣件混入工地，导致钢管支撑体系承载力大大降低，安全隐患由此而来。

2.模板、脚手架在施工中的重要性据有关资料统计表明，建筑业伤亡事故已排列全国第二位，仅次于矿山。

如何控制或减少伤亡事故的发生，是我们当务之急需要解决的一项重要课程。

因此急需做好有关安全防范措施。

现如今很多施工技术已慢慢机械化，但只要有人在的地方就应确保人员的安全，故模板、脚手架应在施工过程中得到充分的重视。

3.安全隐患的解决3.1施工准备施工之前，管理人员应将施工方案向工人交底，确保施工安全。

单位工程负责人按施工组织设计及规范中有关脚手架的要求，向搭设和使用人员进行技术交底，并做好施工图的审查工作以及施工技术方案的编制依据，组织安排好施工工艺流程和安全技术指标及措施，其中安全员、质检员和架子工必须经过严格的专业培训，并取得有效的上岗证，对现场存在的隐患应制定相关的预警处理方案，避免或减少在施工过程中的安全质量问题。
