GPS观测手簿-实验实习用

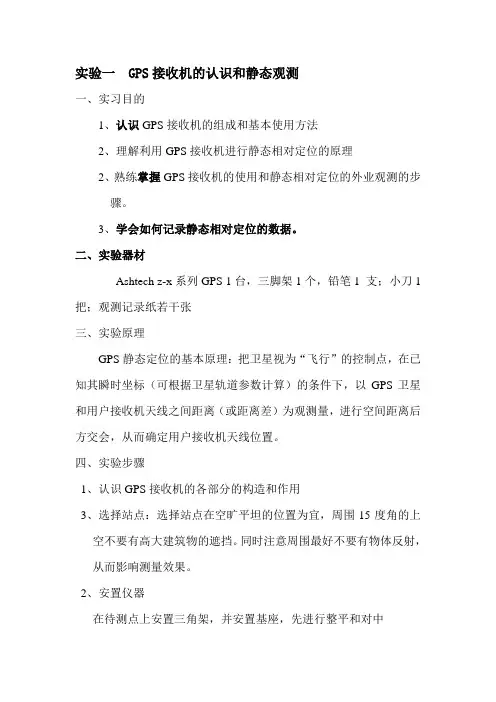

实验一 GPS接收机的认识和静态观测一、实习目的1、认识GPS接收机的组成和基本使用方法2、理解利用GPS接收机进行静态相对定位的原理2、熟练掌握GPS接收机的使用和静态相对定位的外业观测的步骤。

3、学会如何记录静态相对定位的数据。

二、实验器材Ashtech z-x系列GPS 1台，三脚架1个，铅笔1 支；小刀1把；观测记录纸若干张三、实验原理GPS静态定位的基本原理：把卫星视为“飞行”的控制点，在已知其瞬时坐标（可根据卫星轨道参数计算）的条件下，以GPS卫星和用户接收机天线之间距离（或距离差）为观测量，进行空间距离后方交会，从而确定用户接收机天线位置。

四、实验步骤1、认识GPS接收机的各部分的构造和作用3、选择站点：选择站点在空旷平坦的位置为宜，周围15度角的上空不要有高大建筑物的遮挡。

同时注意周围最好不要有物体反射，从而影响测量效果。

2、安置仪器在待测点上安置三角架，并安置基座，先进行整平和对中3、连接GPS接收机（静态观测）（见下图）图1 Ashtech连接示意图把GPS天线和主机连接上，检查连接无误后，便可准备开机观测，因为我们组用的是AshtechGPS，所以一定要注意天线要指北。

这里特别注意一定要分清北方向。

4、认识GPS接收机屏幕上各个按键的用法，学会设置点名，如何设置采样间隔和观测模式，观看上空有几颗卫星，关键要输入天线的高度。

注意如何正确地量取天线高度。

5、采集数据记录如下：表1、表26、静态相对定位测量(外业数据的采集)开机观测，并把点名、天线高度、开始和结束观测的时间以及其它相关信息记录在外业观测手簿上，观测略图如图4。

图4 观测略图在对应的控制点（1、2、3和4）处同时安置仪器，同时开机对视场中的卫星进行观测，观测时间到，同时结束，采用这种相对定位方式进行数据采集，一个时段结束后，可采用（同步图形扩展式－点连接、边连接和网连接等）连接方式进行下一个时段的观测。

五、实验注意事项1、严格按要老师的要求和实验要求操作。

gps实习报告4篇本文是关于gps实习报告4篇，仅供参考，希望对您有所帮助，感谢阅读。

一、实习目的gps静态测量本次gps静态观测实习的目的是巩固、扩大和加深我们从课堂上所学理论知识，获得测量工作的初步经验和基本技能，着重培养我们的独立工作能力，进一步熟练掌握测量仪器的操作技能，提高运用理论及计算能力，并对gps静态观测全过程有一个全面和系统的认识。

熟悉gps静态相对定位原理、sounth、trimble、ashtech三种gps接收机的使用掌握gps网的网形设计。

熟悉gps静态测量的步骤。

学会南方测绘gps数据处理软件的简单使用。

1.1实习安排准备好理论知识，掌握控制测量的技术要求，以及仪器的使用规范及过程，协调好分组的搭配。

仪器调度表(略)第三组组长：第三组组员：1.2实习任务以各个班为单位建立测量实习队，10人一组(第三组为11人)，分3组。

每组领取gps一套(包括主机、脚架、基座、连接线等)、记录板一块、对讲机、记录表。

根据中华人民共和国测绘行业标准《全球定位系统城市测量技术规程》和石桥子经济开发区的具体情况，建立e级gps网。

e级gps网的精度要求如下表：级别固定误差(mm)平均边长(km)比例误差系数(mm)e≤100.2～5≤20每小组利用各组领取到的接收机对两个控制点进行观测，观测时段为一小时，观测3个时段。

1.3测量规范1、《全球定位系统(gps)测量规范》(gb/t18314-XX)。

2、《全球定位系统城市测量技术规范》(cjj73-97)。

3、ch1002-95《测绘产品检查验收规定》。

4、ch1003-95《测绘产品质量评定标准》。

1.4测区概况本测区为本溪市石桥子经济开发区辽宁科技学院周边地区，测区内大部分为丘陵，公路，测区开阔高侧建筑少，选点都在路边或者山顶，多路径效应相对较小。

点位远离大功率无线电发射源(基本没有)，远离高压输电线和微波无线电传送通道，其距离不得小于50m。

gps 动态测量实习报告gps 测量实习报告一、实习目的二、实习地点三、实习设备四、实习内容五、 gps 控制网的技术设计1．布网范围2．布网方案及网形设计3．精度标准4．坐标系统与起算数据六、 gps 测量的外业实施七、 gps 测量数据处理八、实习总结1、问题讨论：对实习中的现象、产生的误差等进行讨论和分析，尽可能地结合相关理论，以提高自己的分析问题、解决问题的能力，也为以后的科学研究打下一定的基础。

2、注意事项：对本次实习进行总结得出应注意的问题。

3、收获体会：，经过本次实验个人的收获体会。

gps rtk测量实验报告一、实验目的二、实验地点三、实验设备四、实验内容五、实验原理六、实验过程1、外业观测过程2、内业处理过程七、实验成果八、实验总结1、问题讨论：对实验中的现象、产生的误差等进行讨论和分析，尽可能地结合相关理论，以提高自己的分析问题、解决问题的能力，也为以后的科学研究打下一定的基础。

2、注意事项：对本次实验进行总结得出应注意的问题。

3、收获体会：，经过本次实验个人的收获体会。

第三篇：gps 公路测量实习报告实习报告 l实习地点：安康地区此次实习为毕业设计的一个组成部分，参加生产单位的具体工程项目更能锻炼自己的实际工作能力。

此次随陕西公路勘察设计院一起，对阿北高速公路安康到陕川界地段进gps 公路勘测测量。

四月的安康地区山清水秀，绿意盎然。

一片春光如影随形。

沿线江水碧玉，景色宜人，在勘测的同时也一睹祖国的大好河山。

着对我来说，是意外收获。

l工程简介安康至陕川界是西部开发干线公路阿荣旗至北海线在陕西境内的一段，是我省“米”字型公路主骨架的重要组成部分，它的建设对于促进西部大开发战略实施，完善全国及我省公路主骨架网络，增强西北与西南地区的经济联系，促进沿线丰富的自然资源和旅游资源开发，加快沿线群众脱贫致富步伐，促进地方经济发展具有重要意义。

该公路起于汉滨区五里镇尹家营村，接小河至安康高速公路的终点，经流水镇、紫阳县、高滩镇、毛坝乡至陕川交界的白扬溪，路线全长 105.364 公里，工程投资 74.43 亿元，拟利用世行贷款 3.5 亿美元，已列入国家利用世行贷款 xx ～xx 财年计划，并按世行简化项目评估周期 12 个月进行项目前期工作，确保 xx 年上半年开工建设。

苏州科技学院环境科学与工程学院地理信息系统专业《GPS原理与应用》实验与实习指导书2011年7月目录第一部分实验与实习须知 (3)1、实验与实习规定 (3)2、GPS仪器使用注意事项 (3)第二部分GPS测量实验项目 (4)实验一GPS仪器认识 (5)实验二GPS静态定位 (6)实验三GPS准动态测量 (7)附：实验报告封面格式 (8)第三部分GPS测量实习指导 (10)1、目的和意义 (10)2、组织领导 (10)3、任务与基本要求 (10)4、实习内容 (10)4.1、GPS观测点的要求 (10)4.2、GPS静态相对定位（采用边点混合式，举例绘图，见图形） (11)4.3、GPS数据处理 (11)4.4、GPS准动态相对定位模式 (16)4.5、GPS 动态定位模式 (16)5、时间安排 (16)6、实施方法与步骤 (17)6.1已知数据 (17)6.2 最佳观测窗口选择 (17)6.3 观测 (17)7、实习报告要求 (18)第四部分附录 (20)1：SGS200 GPS接收机使用指导 (20)2：实习报告封面格式 (21)3：GPS外业测站观测手簿 (22)4 测站周围障碍物略图举例 (25)5：GPS外业项目观测手簿 (26)第一部分实验与实习须知1、实验与实习规定1、实习过程中应遵守实习纪律及有关规定，确保仪器和人身安全，凡违反实习纪律和规定，无故缺勤天数超过实习有效天数的三分之一，或未交实习成果和实习报告或伪造实习成果者，均按不及格处理。

2、实习过程中，应按实习指导书的有关精度要求进行测量与计算，不满足精度要求的应返工。

实习观测数据与计算应在规定记录手薄中记载，不得伪造、涂改或转抄。

3、每组应注意团结协作，密切配合，相互帮助，确保实习顺利完成。

4、切实爱护实习仪器与用品，凡损坏仪器与用品的应按仪器室规定赔偿，并应给予批评教育。

2、GPS仪器使用注意事项(1) 一个时段观测中不得进行以下操作：关闭接收机又重新启动；进行自测试改变卫星高度角；改变数据采样间隔；改变天线位置；按动关闭文件和删除文件等；(2) 观测员在作业期间不得擅自离开测站，并应防止仪器受震动和被移动，防止人和其他物体靠近天线，遮挡卫星信号；(3)雷雨过境时应关机待测，并卸下天线以防雷击；(4) 不可踩到和碰到接收机数据电缆和天线电缆，以防人为信号失锁，记录数据丢失，电缆折断甚至控制器死机；(5) 每一时段开始前，应查看电池电压，判断是否满足本时段观测（正常工作电压10∽36VDC）；(6)测前应保证接收机有足够的存贮空间，以及避免手簿系统故障或中断造成数据丢失。

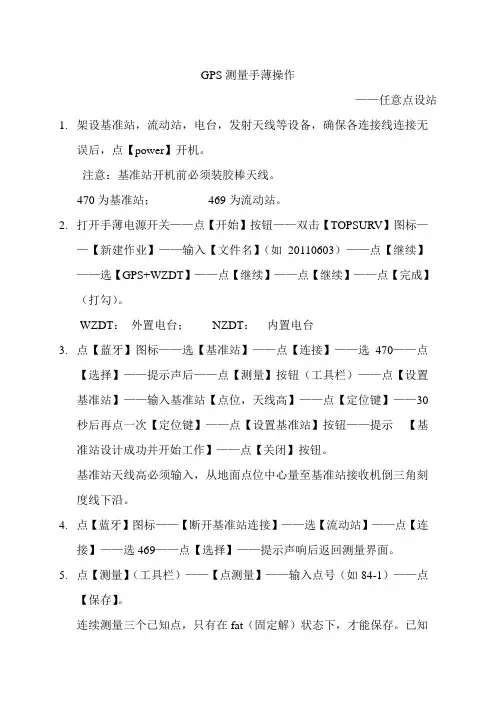

GPS测量手薄操作——任意点设站1.架设基准站，流动站，电台，发射天线等设备，确保各连接线连接无误后，点【power】开机。

注意：基准站开机前必须装胶棒天线。

470为基准站；469为流动站。

2.打开手薄电源开关——点【开始】按钮——双击【TOPSURV】图标——【新建作业】——输入【文件名】（如20110603）——点【继续】——选【GPS+WZDT】——点【继续】——点【继续】——点【完成】（打勾）。

WZDT：外置电台；NZDT：内置电台3.点【蓝牙】图标——选【基准站】——点【连接】——选470——点【选择】——提示声后——点【测量】按钮（工具栏）——点【设置基准站】——输入基准站【点位，天线高】——点【定位键】——30秒后再点一次【定位键】——点【设置基准站】按钮——提示【基准站设计成功并开始工作】——点【关闭】按钮。

基准站天线高必须输入，从地面点位中心量至基准站接收机倒三角刻度线下沿。

4.点【蓝牙】图标——【断开基准站连接】——选【流动站】——点【连接】——选469——点【选择】——提示声响后返回测量界面。

5.点【测量】（工具栏）——【点测量】——输入点号（如84-1）——点【保存】。

连续测量三个已知点，只有在fat（固定解）状态下，才能保存。

已知点测量结束后，点号自动叠加。

6.点【编辑】（工具栏）——【点】——点【增加】按钮——依次输入已知点的点号（如80-1）和80坐标（X,Y,Z）,并在【控制点】前打勾——点【返回】按钮，返回测量界面。

7.点【测量】（状态栏）——【地方坐标转换】——【增加】——输入已知点点号（如80-1）——输入测量点点号（如84-1）——【打勾】（显示输入成功）——【增加】——继续输入，共计输入3个已知点的80点号和84点号——查看平面残差是否小于15mm，高程残差是否小于20mm，如合乎要求，则控制点满足测量要求。

进行地方坐标转换中，一定不要选【保持尺度比】。

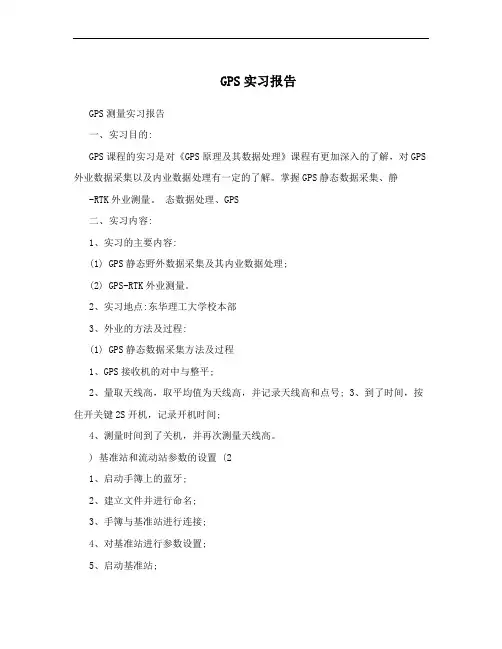

GPS实习报告GPS测量实习报告一、实习目的:GPS课程的实习是对《GPS原理及其数据处理》课程有更加深入的了解，对GPS 外业数据采集以及内业数据处理有一定的了解。

掌握GPS静态数据采集、静-RTK外业测量。

态数据处理、GPS二、实习内容:1、实习的主要内容:(1) GPS静态野外数据采集及其内业数据处理;(2) GPS-RTK外业测量。

2、实习地点:东华理工大学校本部3、外业的方法及过程:(1) GPS静态数据采集方法及过程1、GPS接收机的对中与整平;2、量取天线高，取平均值为天线高，并记录天线高和点号;3、到了时间，按住开关键2S开机，记录开机时间;4、测量时间到了关机，并再次测量天线高。

) 基准站和流动站参数的设置 (21、启动手簿上的蓝牙;2、建立文件并进行命名;3、手簿与基准站进行连接;4、对基准站进行参数设置;5、启动基准站;6、对流动站进行类似的连接与设置。

(3) GPS-RTK数据采集方法及过程1(将接收机在地面标志点上对中，整平。

2(量取天线高，三个方向取均值。

3(三台GPS接收机同时开机。

4(接收时间的规定:按三级静态GPS控制网的要求，三台GPS接收机在规定的时间内可同时开机和关机，为一个时段。

5(按作业计划，搬迁一台GPS接收机到另一个点上，量取天线高，进行第二个时段的观测。

6(当三台GPS接收机的观测时间达到观测时段长度要求时可同时关机，为第二个时段。

7(重复上述步骤，直到外业观测结束。

1、静态数据处理:使用TGO处理GPS数据步骤如下:(1) 数据传输，接收机与电脑相连;(2) 数据获取完成后，首先需要建立坐标系统。

使用TGO软件的Coordinate System Manager模块，增加椭球如beijing54，输入定义坐标系统的椭球名称、地球的长半轴。

扁率，短半轴和偏心率会自动计算出来，接下来是增加基准转换/Molodensky，将坐标转换定义到刚建立的椭球中，增加一个坐标系统组，命名为定义的椭球名称，最后在增加坐标系统选项中选择横轴墨卡托投影，根据自定义的基准修改相应的基准方法和名称。

GPS-RTK测量实习报告院系名称: 建筑与测绘工程系班级: 12级测绘1班姓名: 许孟学号: 121608040150 指导教师:起止日期:2015.06.15-2015.06.21目录目录 (2)第一章概述 (3)1.1 实习目的 (3)1.2 实习内容 (3)1.3 人员组成 (3)1.4 时间安排 (3)第二章 GPS静态测量 (4)2.1 GPS控制网外业观测设计 (4)2.1.1项目概况 (4)2.1.2技术设计依据 (4)2.1.3现有测绘资料 (5)2.1.4选点情况（含点位分布图） (5)2.1.5观测方案及质量控制方法 (5)2.1.6提交成果资料的内容 (6)2.2 GPS控制网技术总结 (6)2.2.1测区概况 (6)2.2.2技术依据 (6)2.2.3点位分布 (7)2.2.4外业观测情况 (7)第三章动态测量总结 (7)3.1 概述 (7)3.2 RTK地形测量总结 (8)3.2.1作业过程 (8)3.2.2碎步点图（见附图2） (8)第四章实习体会 (8)4.1 实习体会 (8)附录 (9)第一章概述1.1 实习目的本次GPS-RTK观测实习的目的是巩固、扩大和加深我们从课堂上所学理论知识，获得测量工作的初步经验和基本技能，掌握RTK的测量原理和作业流程，着重培养我们的独立工作能力，进一步熟练掌握测量仪器的操作技能，提高运用理论及计算能力，并对GPS观测全过程有一个全面和系统的认识。

熟悉GPS静态相对定位原理、GPS接收机的使用掌握GPS网的网形设计。

熟悉GPS静态测量的步骤。

学会南方测绘 Gps数据处理软件的简单使用。

1.2 实习内容（1） GPS静态测量及内业数据处理分析：采用GPS 静态测量技术，在万方科技学院图书馆前草坪上布设一个控制网，包括技术设计、选点、外业观测计划、外业观测、数据传输及格式转换等。

（2） GPS动态测量：①单机准站式RTK:放样点坐标上传、基准站设置、流动站设置、坐标系建立、外业放样、数据检查。

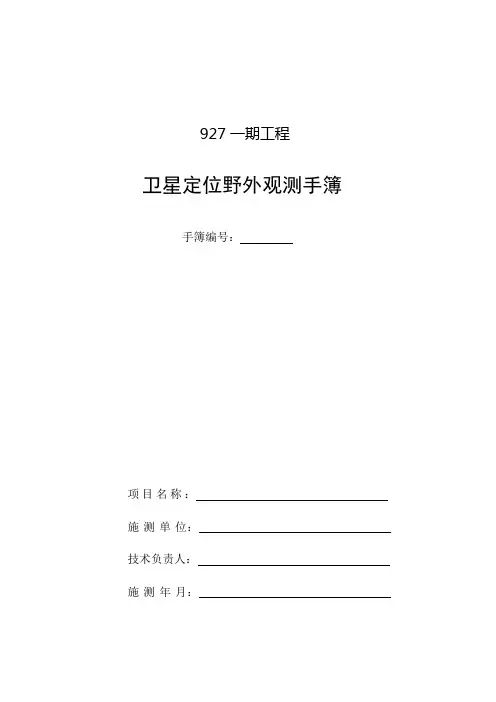

927一期工程卫星定位野外观测手簿手簿编号：项目名称：施测单位：技术负责人：施测年月：1. 作业人员观测小组：观测者：记录者：2. 检查记录作业小组：检查者检查日期作业分队：检查者检查日期施测单位：检查者检查日期3. 测站信息测站名：测站编号：近似坐标：纬度(N)：经度（E）：大地高（H）：4. 仪器信息主机型号：S/N：PN：天线型号：S/N：PN：接收机内置软件版本号：5. 测站环视图6. 观测信息观测时间：年份年积日：至采样间隔：卫星截止高度角：天气状况：7. 天线高量取注：每个位置要测前、测后各量取一次。

天线高量取示意图如下：□ 方式1 □ 方式2 □ 方式3 □ 其它8. 测站小结卫星定位野外观测手簿记录说明GPS野外观测手薄必须认真填写，要求字迹清晰，严禁涂改，确实笔误可用铅笔在现场用横杠整齐划掉重写。

观测手簿用2H铅笔现场记录，严禁事后补记。

其他各项的填写要求说明如下：1.手簿封面手簿编号填写卫星定位大地控制点点号，例如编号“H100-X”。

X代表该测站是第几次观测，如: “H100-1”代表H100号点第一次观测。

如果该点遇到重测或补测以及由于其它原因需要填写新手簿时，则在编号后面依次填上数字编号，如“H100-2”。

项目名称统一填写“海岛（礁）测绘基准建设与精确定位”。

施测单位填写单位全称，如：“国家测绘局第一大地测量队”或“国家基础地理信息中心”等。

技术负责人填写本单位分管该项目的单位技术负责人姓名。

施测年月填写观测时的年月，如：2005年04月，年代填写齐全，月份填写2位，如：04月、10月。

2.作业人员作业人员一栏：如实填写作业小组编号和作业人员姓名，小组编号采用四位数编号，第一位代表部门编号，其中“G”：国家测绘局，“Z”：总参测绘局，“H”：国家海洋局，“S”：海司航保部；第二位代表部门内各作业单位编号，第三、四位代表各作业单位内观测小组的顺序编号，如“G209”为国家测绘局第二大地测量队第9作业小组。

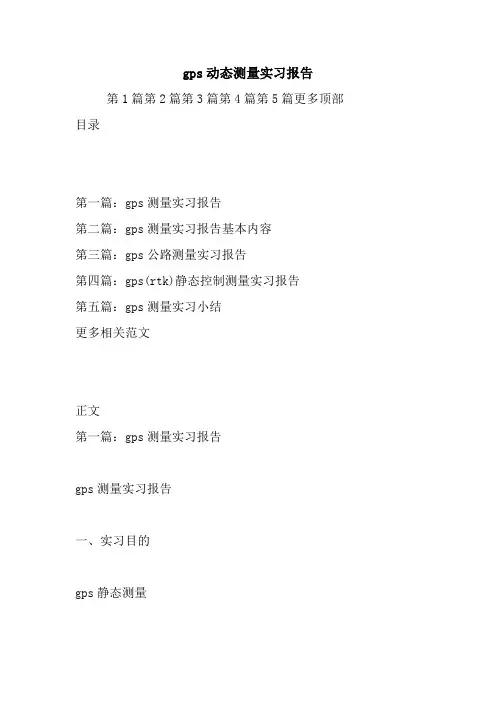

gps动态测量实习报告第1篇第2篇第3篇第4篇第5篇更多顶部目录第一篇：gps测量实习报告第二篇：gps测量实习报告基本内容第三篇：gps公路测量实习报告第四篇：gps(rtk)静态控制测量实习报告第五篇：gps测量实习小结更多相关范文正文第一篇：gps测量实习报告gps测量实习报告一、实习目的gps静态测量本次gps静态观测实习的目的是巩固、扩大和加深我们从课堂上所学理论知识，获得测量工作的初步经验和基本技能，着重培养我们的独立工作能力，进一步熟练掌握测量仪器的操作技能，提高运用理论及计算能力，并对gps静态观测全过程有一个全面和系统的认识。

熟悉gps静态相对定位原理、sounth、trimble、ashtech三种gps接收机的使用掌握gps网的网形设计。

熟悉gps 静态测量的步骤。

学会南方测绘 gps数据处理软件的简单使用。

1.1 实习安排准备好理论知识，掌握控制测量的技术要求，以及仪器的使用规范及过程，协调好分组的搭配。

仪器调度表(略)第三组组长：第三组组员：项目与内容时间安排（天）任务与要求实习动员、领仪器工具、仪器效验1作好测前准备工作gps静态观测1熟练掌握观测方法、要领实习总结5整理成果、编写实习报告、归还仪器1.2实习任务以各个班为单位建立测量实习队，10人一组（第三组为11人），分3组。

每组领取gps一套（包括主机、脚架、基座、连接线等）、记录板一块、对讲机、记录表。

根据中华人民共和国测绘行业标准《全球定位系统城市测量技术规程》和石桥子经济开发区的具体情况，建立e级gps网。

e级gps网的精度要求如下表：级别固定误差(mm)平均边长(km)比例误差系数(mm)e100.2～520每小组利用各组领取到的接收机对两个控制点进行观测，观测时段为一小时，观测3个时段。

1.3测量规范1、《全球定位系统（gps）测量规范》（gb/t 18314-2020）。

2、《全球定位系统城市测量技术规范》（cjj 73-97）。

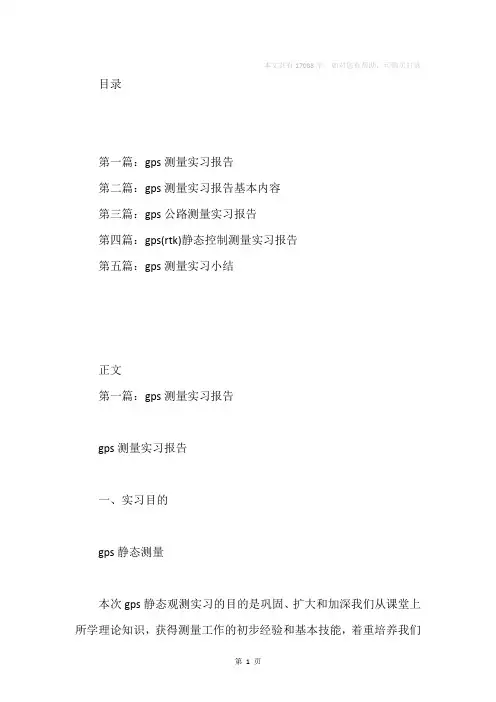

本文共有17088字，如对您有帮助，可购买打赏目录第一篇：gps测量实习报告第二篇：gps测量实习报告基本内容第三篇：gps公路测量实习报告第四篇：gps(rtk)静态控制测量实习报告第五篇：gps测量实习小结正文第一篇：gps测量实习报告gps测量实习报告一、实习目的gps静态测量本次gps静态观测实习的目的是巩固、扩大和加深我们从课堂上所学理论知识，获得测量工作的初步经验和基本技能，着重培养我们的独立工作能力，进一步熟练掌握测量仪器的操作技能，提高运用理论及计算能力，并对gps静态观测全过程有一个全面和系统的认识。

熟悉gps静态相对定位原理、sounth、trimble、ashtech三种gps接收机的使用掌握gps网的网形设计。

熟悉gps静态测量的步骤。

学会南方测绘gps数据处理软件的简单使用。

1.1 实习安排准备好理论知识，掌握控制测量的技术要求，以及仪器的使用规范及过程，协调好分组的搭配。

仪器调度表(略)第三组组长：第三组组员：项目与内容时间安排（天）任务与要求实习动员、领仪器工具、仪器效验1作好测前准备工作gps静态观测1熟练掌握观测方法、要领实习总结5整理成果、编写实习报告、归还仪器1.2实习任务以各个班为单位建立测量实习队，10人一组（第三组为11人），分3组。

每组领取gps一套（包括主机、脚架、基座、连接线等）、记录板一块、对讲机、记录表。

根据中华人民共和国测绘行业标准《全球定位系统城市测量技术规程》和石桥子经济开发区的具体情况，建立e级gps网。

e级gps网的精度要求如下表：级别固定误差(mm)平均边长(km)比例误差系数(mm)e≤100.2～5≤20每小组利用各组领取到的接收机对两个控制点进行观测，观测时段为一小时，观测3个时段。

1.3测量规范1、《全球定位系统（gps）测量规范》（gb/t 18314-2019）。

2、《全球定位系统城市测量技术规范》（cjj 73-97）。

GPS实习报告5篇第一篇：GPS实习报告轻松而又紧张的2周GPS实习很快就过去了，回顾这两周的实习生活，我觉得要感谢老师的辛勤指导和同学的无私帮助，在实习中有苦也有乐，有汗水也有收获，有困难也有帮助。

相对于前段时间的控制测量实习，gps实习还是轻松一些的，我想在实习中最重要的就是我们学到了很多东西，也有很多体会，也巩固了我们学习的课本知识，还学到了一些课本上没有的东西。

实习的第一天还是开实习大会，老师给我们大概讲了一下实习的基本内容和要求，做了一下实习动员。

然后下午就带我们去看仪器，教我们一下仪器的基本用法。

由于仪器数量的限制，我们只能分开进行外业实习，轮流进行，其他的时间我们就在宿舍熟悉数据处理软件，基线解算、平差、整理输出结果。

然后开始设计GPS实习控制网，制定观测方案。

接着进行外业观测，主要包括正确使用接收机，测站记录，量取仪器高。

紧接着再进行静态测量的内业数据处理，主要包括定义当地直角坐标及自由坐标系；数据导入计算机；数据编辑；基线解算与调整；无约束平差；约束平差；整理输出结果。

然后可以开始着手动态测量（RTK）测量。

最后进行RTK工程放样。

GPS网形设计必须符合南方的软件是中文，简单易懂，学起来也要快一些，当然在这么短的时间内，我们可能不能把两个软件的全部功能都学会，但最基本的一些功能还是学会了，可能以后还要对软件做进一步的学习。

我们除了做学校里的gps实习外。

开始选了一些点，下载下来后进行处理，错误的基线很多，后来又选了一些点，但是处理过后的错误点还是很多，连续下了几组点，开始不知道为什么错误的基线都是很多，于是我就想找找是不是别的地方出问题了，后来通过不断的修改一些设置才发现原来是截至高度角设置的过高，导致基线处理不合格，修改了截至高度角后，终于解算出来的基线合格了。

实习期间，我们晚上基本都要到机房去学习软件的用法，这期间同学们就互相讨论软件的用法，互相学习，我觉得这样技能使同学们学到东西，又能增进大家的交流，是实习中比较好的一部分。
