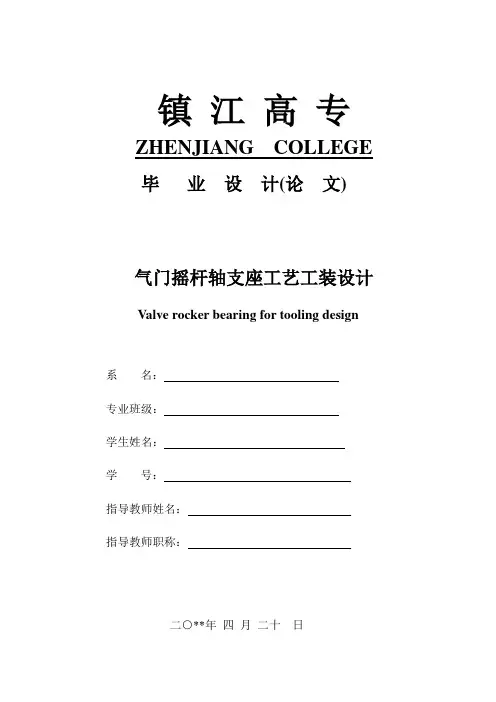

镇江高专ZHENJIANG COLLEGE毕业设计(论文)气门摇杆轴支座工艺工装设计Valve rocker bearing for tooling design系名：专业班级：学生姓名：学号：指导教师姓名：指导教师职称：二○**年四月二十日任务书课题名称气门摇杆轴支座的加工工艺及工装设计同组学生姓名无设计（研究）内容及要求：一、内容：1、（抄画）被加工零件零件图 1张(A3)2、被加工零件毛坯图 1张(A3)3、被加工零件工艺过程卡 1套4、被加工零件工序卡 1套5、夹具装配图（两道工序） 2套(2XA1）6、夹具体零件图 2张(2XA3)7、设计计算说明书（≥5000字） 1份二、要求：必须独立完成设计任务，需完成装配图和零件图，折合成0号图纸1.5张以上；设计计算说明书5000字以上；图纸统一编号（参照全隶属编号）；图纸上采用的所有标准必须是现行标准；图纸必须用Auto CAD(2004或以上版本)画图(若是A2／A3大小,必须拼装成A1格式存盘，以方便打印)，说明书的文字一律用WORD2002或2004打印输出。
必须按规定时间完成毕业设计任务，各环节须经审核通过方可进行下一步工作。
毕业实习不合格者不得参加毕业设计，毕业设计不合格者不得参加毕业答辩。
注：1、具体技术要求见图纸。
2、其它要求见“毕业设计工作计划”参考文献：1、机械制造工艺学2、机床夹具设计3、金属机械加工工艺人员手册4、机床夹具设计设计手册5、机床夹具设计设计图册6、实用机械加工手册（有电子版）7、机械加工余量手册（有电子版）8、机械加工工艺师手册（有电子版）目录摘要 (3)引言 (4)第一章零件的分析 (5)第二章工艺规程的设计 (6)2.1确定毛坯的的制造形式 (6)2.2制订工艺路线 (6)2.3机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.4确定切削用量及基本工时 (7)第三章专用夹具的设计 (14)3.1铣E、B端面的夹具设计 (14)3.1.1 问题的提出 (14)3.1.2 定位基准的选择 (14)3.1.3定位元件的设计 (14)3.1.4 切削力及夹紧力计算 (14)3.1.5 定向键与对刀装置设计 (16)3.1.6 夹具设计及操作简要说明 (17)3.2钻、扩、铰Φ16孔的夹具设计 (20)3.2.1问题提出 (20)3.2.2 定位基准的选择 (20)3.2.3定位元件的设计 (20)3.2.4切削力及夹紧力计算 (20)3.2.5 夹具设计及操作简要说明 (20)总结 (23)致谢 (24)参考文献 (25)谢谢朋友对我文章的赏识，充值后就可以下载说明书。
汽车开发流程1二、概念设计阶段概念设计阶段开始后就要制定全面的研发计划，确定各个设计阶段的时间节点；评估研发工作量，合理分配工作任务；进行成本预算，及时操纵开发成本；制作零部件清单表格，以便进行后续开发工作。
概念车设计阶段的任务要紧包含总体布置草图设计与造型设计两个部分。
1．总体布置草图总体布置草图也称之整体布置草图、整车布置草图。
绘制汽车总布置草图是汽车总体设计与总布置的重要内容，其要紧任务是根据汽车的总体方案及整车性能要求提出对各总成及部件的布置要求与特性参数等设计要求；协调整车与总成间、有关总成间的布置关系与参数匹配关系，使之构成一个在给定使用条件下的使用性能达到最优并满足产品目标大纲要求的整车参数与性能指标的汽车。
而总体布置草图确定的基本尺寸操纵图是造型设计的基础。
总体布置草图的要紧布置内容包含：车厢及驾驶室的布置，要紧根据人机工程学来进行布置，在满足人体的舒适性的基础上，合理的布置车厢与驾驶室。
发动机与离合器及变速器的布置、传动轴的布置、车架与承载式车身底板的布置、前后悬架的布置、制动系的布置、油箱、备胎与行李箱等的布置、空调装置的布置。
测量得到的点云数据某轿车白车身侧围部分设计图5．底盘工程设计底盘工程设计的内容就是对底盘的4大系统进行全面的设计，包含：传动系统设计、行驶系统设计、转向系统设计与制动系统设计。
要紧工作包含:(1)对各个系统零部件进行包含尺寸、结构、工艺、功能与参数等方面的定义(2)根据定义进行结构设计与计算，完成3维数模(3)零部件样件试验(4)完成设计图与装配图其中传动系统的要紧设计内容为离合器、变速器、驱动桥，行驶系统的要紧设计内容为悬架设计，转向系统的要紧设计内容为转向器与转向传动机构的设计，制动系统的设计内容包含制动器与ABS的设计。
底盘部分系统3维设计图国内某汽车企业试验场在奇瑞，一个全新的车型的开发，通常有10个节点，P0到P9，通常要45个月。
P0阶段：立项建议书。
课程设计报告（理工类）题目拨叉工艺规程及专用夹具设计课程名称机械制造技术基础目录第二节拨叉的工艺分析及生产类型的确定 3一、拨叉的用途 3二、拨叉的用途 3三、审查拨叉的工艺性 5四、确定拨叉的生产类型 6第二节确定毛坯、绘制毛坯简图 6一、选择毛坯 6二、绘制拨叉锻造毛坯简图 6三、确定毛坯的尺寸公差和机械加工余量 6第三节拟定拨叉工艺路线 8一、定位基准的选择 9二、各表面加工方案的确定 9三、加工阶段的划分 10四、工序的集中与分散 10五、确定工艺路线 10六、机床设备及工艺装备的选用 11七确定工艺路线 11第四节确定加工余量和工序尺寸12 一工序1和工序2——加工拨叉头两端面至设计尺寸12二、工序5和工序8——加工拨叉脚两端面至设计尺寸 15第五节确定切削用量及时间额定 17一、确定切削用量 17二、时间定额的计算 20工序卡片23课程设计示例及相关内容讲解图2-1、图2-2分别为某拖拉机用拨叉零件的零件图和三维图样。
已知：零件材料为35钢，重量为4.5kg，年产量Q=3000台/年，m=1件/台。
试为该拨叉零件编制工艺规程。
第一节零件的工艺分析及生产类型的确定一、零件的作用该拨叉应用在某拖拉机变速箱的换档机构中。
拨叉头以孔套在变速叉轴上，并用销钉经孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。
当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑动，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位，从而改变拖拉机的行驶速度。
该拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。
该零件的主要工作表面为拨叉脚两端面、叉轴孔Ф30+0.021 0mm(H7)和锁销孔Ф8+0.015 0mm(H7)，在设计工艺规程时应重点予以保证。
二、拨叉的技术要求该拨叉形状特殊、结构简单，属典型的叉杆类零件。
找正装夹方案及夹具选择找正装夹方案1．数控车削零件的装夹定位及定位基准选择原则（1）工件装夹定位要求数控车削零件工件径向定位后必须保证工件坐标系Z轴与机床主轴轴线同轴，同时还要保证加工表面径向的工序基准（或设计基准）与机床主轴回转中心线的位置满足工序（或设计）要求。
工件轴向定位后要保证加工表面轴向的工序基准（或设计基准）与工件坐标系X轴的位置要求。
批量加工时，若采用三爪自定心卡盘装夹，工件轴向定位基准可选工件的左端面或左側其他台肩面以方便定位；若采用两顶针装夹，为保证定位准确，工件两中心孔倒角可加工成准确的圆弧形倒角，这时顶针与中心孔圆弧形倒角接触为一条环线，轴向定位非常准确，适合数控加工精确性要求。
若单件加工，不需轴向定位，可用对刀的方法建立工件坐标系。
（2）定位基准（指精基准）的选择原则：1）基准重合原则为避免基准不重合误差，应选用工序基准（设计基准）作为定位基准，并使工序基准、定位基准、编程原点三者统一。
因为当加工面的工序基准与定位基准不重合且加工面与工序基准不在一次安装中同时加工时，会产生基准不重合误差。
2）基准统一原则在多工序或多次安装中，选用相同的定位基准，对数控加工保证零件的位置精度非常重要。
3）便于装夹原则选用的定位基准应能保证定位准确、可靠，定位、夹紧机构简单，敞开性好，操作方便，能加工尽可能多的内容。
4）便于对刀原则批量加工时，在工件坐标系已定，采用不同的定位基准为对刀基准建立工件坐标系，会使对刀的方便性不同，甚至无法对刀，这时要分析此种定位方案能否满足对刀操作要求，否则原设工件坐标系须重新设定。
2．数控车削零件的装夹找正把工件从定位到夹紧的整个过程称为工件的装夹。
数控车床装夹工件时，必须将工件表面的回转中心轴线，找正到与数控车床的主轴中心线重合。
（1）工件常用装夹方式1）在三爪自定心卡盘上装夹三爪自定心卡盘的三个卡爪是同步运动的，能自动定心，一般不需找正。
三爪自定心卡盘装夹工件夹紧力较小，适用于装夹外形规则的中、小型工件。
