设计夹具步骤和实例

机床夹具设计方法与实例分析1. 引言机床夹具是机械加工过程中不可或缺的工具，它能够稳定固定工件，使得加工过程更加精确和高效。

机床夹具设计的好坏直接影响到加工质量和生产效率。

本文将介绍机床夹具设计的一些常用方法和实例分析，旨在帮助读者了解机床夹具设计的基本原理和实际应用。

2. 机床夹具设计的基本原则2.1 稳定性原则机床夹具设计的首要原则是保证夹具对工件的稳定性。

稳定的夹具能够防止工件在加工过程中产生位移或者抖动，确保加工精度和表面质量。

为了提高稳定性，可以采用合理的夹持方式、合适的夹持力和稳定的夹持位置等方法。

2.2 安全性原则机床夹具设计必须考虑操作人员的安全。

夹具必须能够保护操作人员免受意外伤害，避免夹具本身或者工件脱落造成的意外事故。

合理的设计结构和使用材料能够提高夹具的安全性能。

2.3 便捷性原则机床夹具设计还需要考虑加工过程的便捷性。

合理的夹具设计可以提高工件的装夹和取卸的速度，从而提高生产效率。

夹具的设计应该尽量避免复杂的操作步骤和繁琐的调整过程。

3. 机床夹具设计的方法3.1 夹具定位和夹持方式的选择夹具定位和夹持方式是机床夹具设计的重要环节。

定位方式包括点定位、线定位和面定位等，可以根据工件的形状和加工要求来选择合适的定位方式。

夹持方式包括机械夹持、液压夹持和气动夹持等，可以根据工件的材料和尺寸来选择合适的夹持方式。

3.2 夹具结构设计夹具的结构设计要考虑到工件的形状和尺寸，以及加工过程中的力和热变形等因素。

夹具的结构应该尽量简洁紧凑，便于加工和装夹，同时要保证足够的刚度和稳定性。

合理的结构设计可以提高夹具的寿命和稳定性。

3.3 夹具夹持力的控制夹具的夹持力需要根据工件的材料和加工要求来进行控制。

夹持力过大会导致工件变形或者损坏，夹持力过小则无法稳定固定工件。

夹持力的控制可以通过选择合适的工作面材料、调整夹紧装置的参数和使用适当的夹紧手段等方法。

4. 实例分析4.1 水平加工中心的工件装夹夹具设计水平加工中心是一种常见的工件加工设备，其夹具设计直接关系到工件的加工精度和生产效率。

机床夹具设计步骤和实例机床夹具是用于在机床上夹持工件或刀具的装置，用于保持工件的位置稳定，使其能够被加工。

机床夹具设计的步骤主要包括需求分析、夹具类型选择、夹具基础结构设计、夹具强度计算、夹具定位系统设计、夹具操作系统设计、夹具零件设计和夹具组装等。

以下为机床夹具设计步骤和一个实例：步骤1：需求分析首先，需要了解加工工件的要求和工艺流程。

通过与工艺人员或工程师的交流，了解工件的形状、材料、尺寸等特性，以及工件的精度要求、加工工艺和工时要求等。

根据需求分析，明确夹具的基本功能、定位方式和操作方式。

步骤2：夹具类型选择根据加工工件的特性和加工工艺的要求，通过参考手册或专业书籍选择合适的夹具类型。

常见的夹具类型包括平板夹具、顶升夹具、转角夹具、滑块夹具、气垫夹具等。

根据不同的工件形状和加工要求，选择适合的夹具类型。

步骤3：夹具基础结构设计根据工件的形状和夹持要求，设计夹具的基础结构。

夹具的基础结构通常由夹紧装置、支撑装置和定位装置组成。

夹紧装置主要用于夹持工件，支撑装置用于保持工件的平衡和稳定，定位装置用于确保工件的位置准确。

步骤4：夹具强度计算根据夹具类型和加工工件的特性，计算夹具的强度。

夹具的强度计算包括静态强度和动态强度两个方面。

静态强度主要考虑夹具在夹持工件时的受力情况，包括切削力、惯性力等；动态强度主要考虑夹具在工件加工过程中的振动和冲击力，保证夹具结构能够承受夹持工件时的各种力。

步骤5：夹具定位系统设计根据工件的定位要求，设计夹具的定位系统。

夹具的定位系统应能够满足工件的精度要求，并确保工件的位置准确。

定位系统常采用定位销、定位块等形式，根据工件的形状和加工特点选择合适的定位方式。

步骤6：夹具操作系统设计根据夹具的使用要求，设计夹具的操作系统。

夹具的操作系统主要包括夹紧装置的控制方式和操作机构的设计。

根据夹紧力的大小和控制精度的要求，选择合适的液压夹紧系统或气动夹紧系统。

步骤7：夹具零件设计根据夹具的基础结构、定位系统和操作系统的设计要求，设计夹具的各个零件。

工装夹具设计实例100一、背景工装夹具在工业生产中起到了至关重要的作用。

它们用于对零件、产品等进行定位、夹持、支撑等操作，以保证生产过程的精确性和效率。

本文介绍了一个工装夹具设计的实例，旨在展示设计过程和相关考虑因素。

二、需求分析根据客户需求，本次设计的夹具主要用于夹持电子产品的外殼。

夹具需要具备以下特点：1.稳定可靠：夹具需要能够牢固地夹持外壳，以防止其在加工过程中发生移动或变形。

2.精确度高：由于电子产品对尺寸和形状的要求较高，夹具需要保证制造出的外壳符合设计要求。

3.维护方便：夹具需要方便拆卸和更换零部件，以便在需要时进行维护和修理。

三、设计过程1. 认识产品在设计夹具之前，我们首先需要详细了解即将加工的电子产品外壳。

通过与客户沟通和参观样品，我们可以获得外壳的尺寸、形状、材料等信息，以便为夹具设计制定准确的要求。

2. 确定夹持方式根据产品外壳的形状和特点，我们需要确定最适合的夹持方式。

常见的夹持方式包括机械夹紧、真空吸附等。

在本例中，由于外壳的形状较规则，我们选择使用机械夹紧方式进行夹持。

3. 制定夹具结构根据选定的夹持方式，我们制定了夹具的结构框架，并选择了适当的材料。

结构框架需要具备足够的刚性和稳定性，以保证外壳加工过程中的精确度。

4. 设计夹具零部件在夹具结构框架的基础上，我们设计了各个零部件，并考虑了其功能和使用方式。

夹具零部件包括定位块、夹紧臂、调节螺母等。

这些零部件需要精确地配合，以确保夹具在使用过程中的可靠性和稳定性。

5. 制造与调试完成夹具的设计后，我们进行了制造和调试工作。

制造过程中，需要注意保证夹具各个零部件的精度和质量，以确保夹具能够正常工作。

调试过程中，我们对夹具进行了多次测试和优化，以保证其满足客户需求。

四、总结本文介绍了一个工装夹具设计的实例，重点阐述了设计过程和相关考虑因素。

通过对产品的认识、夹持方式的确定、夹具结构的制定、零部件的设计以及制造与调试的过程，我们成功地开发了一套满足客户需求的工装夹具。

焊接工装夹具设计实例焊接工装夹具是在焊接生产过程中使用的一种辅助工具，它可以用来固定和定位工件，提高焊接的精度和效率。

下面将介绍一个焊接工装夹具设计的实例，以帮助读者更好地理解和应用该技术。

本设计实例是针对某家汽车制造厂的焊接生产线上的一个环节进行的。

该环节是对汽车车身的某个零部件进行焊接，要求焊接点的位置精确，同时要保证焊接质量和效率。

设计人员进行了对焊接工艺的分析和研究，确定了焊接点的位置和要求。

然后，根据焊接工艺要求和工件的特点，设计人员提出了使用夹具进行固定和定位的解决方案。

根据工件的形状和结构特点，设计人员采用了一种自制的焊接夹具。

该夹具由上下两个固定夹具和一个可调节的定位夹具组成。

上下固定夹具用于固定工件，可通过螺丝进行调节，以适应不同尺寸的工件。

定位夹具则用于精确定位焊接点的位置，可以通过滑动和旋转进行调整。

在夹具的设计过程中，设计人员考虑到了工件的稳定性和安全性。

夹具的上部和下部都采用了防滑垫片，以增加夹具与工件之间的摩擦力，确保工件不会滑动或移位。

夹具的结构也经过了强度和稳定性的计算和测试，以确保在焊接过程中不会发生变形或松动。

设计人员还考虑到了操作人员的使用便利性。

夹具的操作简单明了，只需要调整螺丝和滑动定位器即可完成固定和定位。

夹具的大小和重量也经过了合理的设计，以便操作人员能够轻松搬动和调整夹具的位置。

在实际应用中，该焊接工装夹具的效果非常显著。

它可以准确地固定和定位工件，保证焊接点的位置精确。

同时，由于夹具的使用，操作人员可以更加专注于焊接过程，提高了工作效率。

总结起来，焊接工装夹具设计是焊接生产中非常重要的一环。

通过合理的设计和应用，可以提高焊接质量和效率，减少人为因素对焊接过程的影响。

在实际应用中，设计人员需要根据具体的工艺要求和工件特点，提出合适的夹具解决方案，并考虑到工件的稳定性、安全性和操作便利性。

通过不断的优化和改进，可以进一步提高焊接工装夹具的性能和效果。

机床夹具设计实例机床夹具是用于固定和定位工件的装置，用于加工过程中保证工件的稳定性和精确性。

下面介绍一个机床夹具设计的实例。

设计背景：工厂需要生产一种特殊型号的零件，该零件具有复杂的形状和尺寸要求。

为了满足零件的加工需求，设计了一款多功能机床夹具。

设计思路：1.确定工件特点：首先，需要对待加工的零件进行分析，了解其特点。

该零件较长，且具有多个复杂的曲面和孔洞，同时需要保证加工的精度和效率。

2.设计夹具结构：根据对工件的分析，制定夹具结构设计方案。

考虑到零件的形状复杂，需要设计一个多功能的夹具，可以在同一个夹具上完成多道工序的加工，提高加工效率。

夹具结构包括底座、夹持部件和定位部件。

3.设计固定夹持部件：设计固定夹持部件来夹持工件，保证工件的稳定性。

根据零件的形状和尺寸要求，设计了多个夹持点，分布在不同的夹持面上。

夹持部件采用可调式夹持方式，根据工件尺寸进行调节，确保夹持力均匀分布，避免工件变形。

4.设计定位部件：设计定位部件用来确保工件在夹持过程中的正确定位，以保证加工精度。

根据零件的特点，设计了多个定位销和定位块，与工件上的定位孔和定位台配合使用，确保工件的位置和姿态准确无误。

5.考虑工艺要求：考虑到零件加工的要求，设计了适合加工该零件的加工工艺。

在夹具上加装刀具支撑和冷却装置，以确保加工过程中的稳定性和切削效果。

6.进行夹具的综合性能检验：对设计出的机床夹具进行综合性能检验。

测试夹具对工件的夹持力和定位精度，检测夹具的刚性和稳定性。

根据测试结果对夹具进行调整和改进，以达到设计要求。

该机床夹具设计实例充分考虑了工件的特点和加工要求，通过综合运用夹持和定位原理，设计了满足复杂形状零件加工需求的多功能机床夹具。

设计过程中注重夹持力的均匀分布和定位的准确性，以满足零件加工的精度和效率要求。

在设计完成后进行了综合性能检验，确保夹具的稳定性和可靠性。

第2节机床夹具设计实例一、钻夹具的设计实例图2-2-20所示为杠杆类零件图样;图2-2-21所示为本零件工序图;1．零件本工序的加工要求分析①钻、扩、铰φ10H9孔及φ11孔;②φ10H9孔与φ28H7孔的距离为80±0. 2mm；平行度为;③φ11孔与φ28H7孔的距离为15±0. 25mm;④φ11孔与端面K距离为14mm;本工序前已加工的表面如下;①φ28H7孔及两端面;②φ10H9两端面;本工序使用机床为Z5125立钻,刀具为通用标准工具;2．确定夹具类型本工序所加工两孔φ10H9和φ11,位于互成90°的两平面内,孔径不大,工件质量较小、轮廓尺寸以及生产量不是很大,因此采用翻转式钻模;3．拟定定位方案和选择定位元件1定位方案;根据工件结构特点,其定位方案如下;①以φ28H7孔及一组合面端面K和φ10H9一端面组合而成为定位面,以φ10H9孔端外缘毛坯面一侧为防转定位面,限制六个自由度;这一定位方案,由于尺寸885.0mm公差大,定位不可靠,会引起较大的定位误差;如图2-2-22a②以孔φ28H7孔及端面K 定位,以φ11孔外缘毛坯一侧为防转定位面,限制工件六个自由度;为增加刚性,在φ10H9的端面增设一辅助支承,如图2-2-22 b 所示;比较上述两种定位方案,初步确定选用图2-2-22b 所示的方案; 2选择定位元件;①选择带台阶面的定位销,作为以φ28H7孔及其端面的定位元件,如图2-2-23所示;定位副配合取6728g H φ;②选择可调支承钉为φ11孔外缘毛坯一侧防转定位面的定位元件,如图2-2-24a 所示;也可选择如图2-2-24 b 所示移动V 形块;考虑结构简单,现选用图2-2-24a 所示结构;3定位误差计算①加工φ10H9孔时孔距尺寸80±mm 的定位误差计算;由于基准重合,故ΔB ＝0;基准位移误差为定位孔φ38021.00+mm 与定位销φ38007.0002.0--mm 的最大间隙,故ΔY＝＋0. 007＋mm ＝;由此可知此定位方案能满足尺寸80±mm 的定位要求; ②加工φ10H9孔时轴线平行度的定位误差计算; 由于基准重合,故ΔB ＝0;基准位移误差是定位孔φ28H7与定位面K 间的垂直度误差;故ΔY ＝0.此方案能满足平行度0. 3mm 的定位要求;③加工φ11孔时孔距尺寸15±mm;加工φ11孔时与加工φ10H9孔时相同;此方案能满足孔距15± mm 的定位要求; 4．确定夹紧方案参考夹具资料,采用M12螺杆在φ28H7孔上端面夹紧工件; 5．确定引导元件钻套的类型及结构尺寸 ⑴对φH9孔,为适应钻、铰选用快换钻套;主要尺寸由机床夹具零、部件国家标准GB/T2263－80, GB/T2265－80选取;钻孔时钻套内径φ10028.0013.0++mm 、外径φ15012.0001.0++mm ；衬套内径φ15034.0014.0++mm,衬套外径φ22028.0015.0++mm;钻套端面至加工面的距离取8mm;麻花钻选用φ9. 80022.0-mm;2对φ11孔,钻套采用快换钻套;钻孔时钻套内径φ11034.0016.0++mm 、外径φ18012.0001.0++mm,衬套内径φ18034.0016.0++mm,外径φ26028.0015.0++mm ；钻套端面至加工面间的距离取12mm;麻花钻选用φ10. 80027.0-mm;各引导元件至定位元件间的位置尺寸分别为15±mm 和18±0. 05mm,各钻套轴线对基面的直线度允差为;6．夹具精度分析与计算由图2-2-22可知,所设计夹具需保证的加工要求有：尺寸15±mm ；尺寸80±mm ；尺寸14mm 及φ10H9孔和φ28H7孔轴线间平行度允差等四项;除尺寸14mm,因精度要求较低不必进行验算外,其余三项精度分别验算如下;1尺寸80±mm的精度校核;定位误差ΔD,由前已计算,已知Δ＝;定位元件对底面的垂直度误差ΔA＝;钻套与衬套间的最大配合间隙ΔT1＝0. 033mm;衬套孔的距离公差ΔT2＝;麻花钻与钻套内孔的间隙X2＝;衬套轴线对底面F的垂直度误差ΔT3＝0. 05mm;因而该夹具能保证尺寸80±0. 2mm的加工要求;2尺寸15±0. 25mm的精度校核;ΔD＝0. 041mm,ΔA＝0. 03mm,ΔT1＝0. 033mm;衬套孔与定位元件的距离误差ΔT2＝;麻花钻与钻套内孔的间隙X＝;因而尺寸15±mm能够保证;3φ10H9轴线对φ25H7轴线的平行度的精度校核;ΔD＝0. 03mm,ΔA＝0. 03mm;衬套对底面F的垂直度误差ΔT＝0. 05mm;因而此夹具能保证两孔轴线的平行度要求;7．绘制夹具总图根据已完成的夹具结构草图,进一步修改结构,完善视图后,绘制正式夹具总装图,如图2-2-23所示;8．绘制夹具零件图样从略;9．编写设计说明书 从略;二、铣床夹具设计实例图2-2-25所示为轴套类零件的零件图样;现需设计铣两槽52.00+mm 的铣夹具;1．零件本工序的加工要求分析本工序的加工要求,在实体上铣出两通槽,槽宽为52.00+mm,槽深为2703.0-mm,两槽在圆周方向互成60°±30′角度,表面粗糙度为Ra1. 25μm;本工序之前,外圆φ60021.0002.0++mm 、内孔φ32039.00+mm 及两端面均已加工完毕; 本工序采用φ5mm 标准键槽铣刀在X5l 立式铣床上,一次装夹六件进行加工; 2．确定夹具类型本工序所加工的是两条在圆周互成60°角的纵向槽,因此宜采用直线进给带分度装置的铣夹具;3．拟定定位方案和选择定位元件 1定位方案;①以φ32039.00+mm 内孔作为定位基准,再选孔端面为定位基准,限制工件五个自由度;如图2-2-26a 所示;为定②以φ60021.0002.0++mm 外圆位基准 以长V 形块为定位元件,限制4个自由度;如图2-2-26 b 所示;方案②由于V 形块的特性,所以较易保证槽的对称度要求,但对于实现多件夹紧和分度较困难;方案①的不足之处是由于心轴与孔之间有间隙、不易保证槽的对称度,且有过定位现象;但本工序加工要求井不高,而工件孔和两端面垂直精度又较高,故过定位现象影响不大;经上述分析比较,确定采用方案①;2选择定位元件;根据定位方式,采用带台肩的心轴;心轴安装工件部分的直径为φ32g6009.0025.0--mm,考虑同时安装6个工件,所以这部分长度取112mm,由于分度精度不高,为简化结构,在心轴上做出六方头,其相对两面间的距离尺寸取28g6007.0020.0+-mm,与固定在支座上的卡块槽28H7021.00+mm 相配合；加工完毕一个槽后,松开并取下心轴,转过相邻的一面再嵌入卡块槽内即实现分度;心轴通过两端φ25H6mm 柱部分安装在支座的V 形槽上,并通过M16螺栓钩形压板及锥面压紧,压紧力的方向与心轴轴线成45°角;mm 定位误差分析如下;3定位误差计算;工序尺寸270-5.0由于基准重合ΔB＝0由于定位孔与心轴为任意边接触,则因此定位精度足够;由于加工要求不高,其他精度可不必计算;4．确定夹紧方案根据图2-2-26所示心轴结构,用M30螺母把工件轴向夹紧在心轴上;心轴的具体结构如图2-2-27所示;5．确定对刀装置1根据加工要求,采用GB/T2242－80直角对刀块；塞尺符合GB/T2244－mm;80,基本尺寸及偏差20014-.02计算对刀尺寸H和B如图2-2-28所示,计算时应把尺寸化为双向对称偏差,即6．夹具精度分析和计算本夹具总图上与工件加工精度直接有关的技术要求如下;定位心轴表面尺寸φ32g6;定位件与对刀间的位置尺寸±mm,±mm;定位心轴安装表面尺寸φ25h6;mm;对刀塞尺厚度尺寸20-014.0分度角度60°±10′;定位心轴轴线与夹具安装面、定位键侧平面间的平行度公差为0. lmm;分度装置工作表面对定位表面的对称度公差为0. 07mm;分度装置工作表面对夹具安装面垂直度公差为;对刀装置工作表面对夹具安装面的平行度和垂直度公差为0. 07mm;mm的精度分析;1尺寸270-5.0ΔD＝0. 064mm定位误差前已计算;ΔT＝0. 16mm定位件至对刀块间的尺寸公差;ΔA＝1.0×20mm＝定位心轴轴线与夹具底面平行度公差对工件尺寸的影233响;mm尺寸;故此夹具能保证270-5.02对60°±30′的精度分析;分度装置的转角误差可按下式计算;故此分度装置能满足加工精度要求;7．绘制夹具总图图2-2-27所示为本夹具的总装图样;8．绘制夹具零件图样从略;9．编写设计说明书从略;。

机床夹具的设计步骤一、夹具的设计步骤1．设计准备工作——研究原始资料，明确设计要求和生产条件（1）生产纲领（生产类型）——了解生产批量和对夹具的需用情况；（2）零件图及工序图——了解工件情况、工序要求和加工状态；（3）零件的工艺规程——了解所用机床、刀具等的情况；（4）夹具制造能力——了解夹具制造车间的生产条件和技术现状（5）典型夹具结构及标准——同类型产品的夹具结构、有关夹具标准。

2．确定夹具的结构方案（总体方案）主要包括：（1）确定工件的定位方案，设计定位装置。

根据六点定位原理，确定工件的定位方式，选择和设计定位元件，计算定位误差。

（2）确定工件的夹紧方案，设计夹紧装置。

确定夹紧力、夹紧机构及动力装置。

（3）确定对刀或导向方案，设计对刀或导向装置。

对刀块或钻套、镗套等的设计。

（4）确定其它元件或装置的结构形式。

定位键、分度装置、连接元件等。

（5）协调各装置、元件的布局，确定夹具在机床上的安装方式以及夹具体的结构型式。

3．绘制夹具装配图按照国家制图标准绘制，应清楚表达出夹具的结构及各装置、元件之间的位置关系。

主视图应取操作者实际工作时的位置。

具体方法和步骤如下：（1）在装配图上，工件看作透明体，用双点划线将工件的外形轮廓、定位基面、夹紧表面及加工表面绘制在各个视图的合适位置上。

（2）依次绘出定位元件或装置、夹紧元件或装置、对刀或导向元件、其它元件、夹具体及连接元件。

（3）标注必要的尺寸、公差和技术要求。

（4）编制夹具明细表及标题栏。

图5-69 实例(改错：图中的错误——①心轴；②开口垫；③辅助支承；④V形块移动手柄；⑤技术要求)4．绘制夹具零件图。

画出夹具中非标零件图，并按夹具装配图的要求确定零件的尺寸、公差及技术要求。

——尺寸及公差、形位公差、表面粗糙度等标注要完整、正确。

二、夹具精度校核使用专用夹具加工工件时，影响加工精度的误差因素主要有三个方面：①工件在夹具中的安装误差，包括定位误差、夹紧误差（工件及夹具的夹紧变形）、夹具制造误差、导向误差等；②对定误差，即夹具在机床上的安装误差；③加工过程误差，与切削过程有关的误差。

典型专用夹具设计实例夹具是一种用来固定工件和工具的装置，它是机械加工过程中不可或缺的辅助工具。

根据不同的需求，夹具有很多不同的种类和设计，接下来我将介绍一个典型的专用夹具设计实例。

实例描述：假设我们需要设计一个专用夹具来加工一个特定形状的工件，该工件有多个不同的加工面，而且需要保持在特定的角度和位置上。

设计过程：1.确定夹具的类型首先，我们需要确定所需的夹具类型。

根据工件的特性和加工需求，可以选择不同类型的夹具，如平版夹具、角夹具、指爪夹具等。

在这个实例中，我们将选择一个角夹具，因为它可以提供更好的固定和定位功能。

2.分析工件的形状和要求接下来，我们需要对工件的形状和加工要求进行详细分析。

这将帮助我们确定夹具需要的特殊功能，如角度调整、位置定位、切割定位等。

3.设计夹具的主体结构根据分析结果，我们可以开始设计夹具的主体结构。

这部分主要包括夹持力源、固定位置和角度调整等功能。

夹具的主体结构通常由金属材料制成，以确保足够的强度和稳定性。

4.设计夹具的夹持力源在主体结构中，我们需要设计夹具的夹持力源，以确保工件可以牢固地固定在夹具上。

这可以通过使用夹紧装置、螺旋机械装置等实现。

在这个实例中，我们将使用一个螺旋机械装置来提供夹持力。

5.设计夹具的位置和角度调整机构为了满足工件加工的要求，夹具通常需要能够进行位置和角度的微调。

这可以通过添加位置和角度调整机构来实现。

例如，我们可以在夹具的主体结构上安装一个调节螺杆，以实现位置的微调，并使用一个角度调整装置来实现角度的微调。

6.考虑安全和易用性在设计夹具时，我们还需要考虑安全性和易用性。

夹具应该能够提供足够的安全性，以防止工人在操作中受伤。

此外，夹具还应该易于操作和调整，以提高工作效率。

7.进行模拟和测试在完成夹具设计后，我们还需要进行模拟和测试，以验证夹具的性能。

这可以通过使用计算机辅助设计（CAD）软件进行模拟，并在实际工作场景中进行测试。

结论：通过以上的设计过程，我们可以设计出一个典型的专用夹具来加工一个特定形状的工件。

4.7.21.设计任务专用工艺设备设计任务书的格式如表4.8所示。

设计图4.92所示工件铣槽工序的专用夹具，适合中批生产要求。

该工件的机械加工工艺过程为：①铣前后两端面X6032卧式铣床②铣底面、顶面X6032卧式铣床③铣两侧面X6032卧式铣床④铣两台肩面X6032卧式铣床⑤钻铰Φ14mm孔Z5135立式钻床⑥铣槽X6032卧式铣床该工件铣槽工序的工序卡片如表4.9所示。

2.明确设计任务、收集资料、做好设计准备工作根据任务书要求，首先对零件图和工序图进行分析，本工序的夹具主要保证的精度如下：①槽宽12mm，采用定尺寸刀具法保证。

②槽底面至工作底面的位置尺寸（60）mm,通过夹具保证，注意对刀尺寸。

③槽底面对工作背面的垂直度0.1mm，通过夹具保证，并对定位元件的相互位置提出要求。

④槽两侧面对Φ14mm孔的对称度0.2mm，通过夹具保证，注意对刀尺寸。

了解工艺过程和工序卡设计的机床和刀具，收集X6032卧式铣床工作台、三面刃铣刀的有关资料。

准备设计手册和收集其他资料。

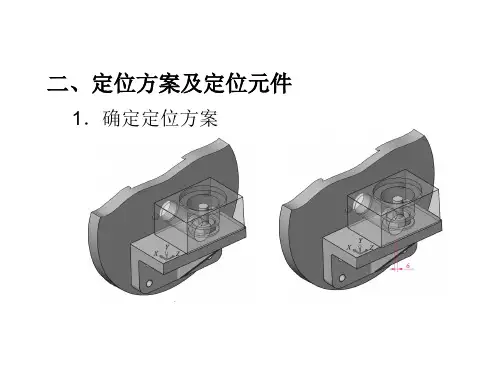

3.夹具的定位方案分析（1）定位表面分析由铣槽工序卡中的工序简图知，本工序工件的定位面分别是：背面B要求限制三个自由度，底面A要求限制两个自由度，Φ14mm 孔要求限制一个自由度。

（2）定位元件设计或选择夹具上相应的元件选为支承板，支承钉和菱形定位销（注意削边的方向，零星定位销要补偿工作上和夹具上“（23加减0.008）mm”尺寸的误差，消除工件底面和孔组合定位时的重复定位现象，保证工件能安装在夹具中）。

建立坐标系如图4.93所示，对限制的自由度进行分析。

B面的支支承板限制了Z、X，菱形定位销限制了Y，该定位属于完全定位情况。

因为支承板、支承钉和菱形定位销均有标准件，可根据工作定位面的的大小选择它们的型号。

支承板A8 X 40 JB/T 8029.1—1999。

支承钉A16 X 8 JB/T 8029.2—1999。

定位销B1417 X 14 JB/T 8014.2—1999，其修圆宽度b=4mm，b1=3mm，定位外圆直径公差需要设计。

设计钻夹具、铣床、车床夹具的三个案例这里分别有钻床、铣床、车床夹具的设计案例，对杠杆臂、叶轮等工件做了详细的定位夹紧分析，相信你看了一定能够有所收获！Part.1 钻床夹具设计实例1、工件加工杠杆臂上两个相互垂直的φ10mm和φ13mm孔。

图1 杠杆臂2、确定定位方案根据零件的构造，以Φ22mm的孔为定位基准，这样可以避免基准不重合误差，同时可以限定四个自由度。

再用一个螺母限定零件的上下窜动的自由度和用一个支撑钉限定零件沿Φ22mm中心线转动的自由度，实现完全定位。

3、定位元件的选择定位销：插入Φ22mm的孔，用来限制X,Y方向的移动和转动，共四个自由度。

可调支承钉：限定Z方向的转动。

辅助支承：提高工件的安装刚度和定位的稳定性。

图2 圆柱孔定位4、钻模板类型选择选用固定式钻模板，制造方便、定位精度高。

图3 固定式钻模板5、钻模板类型选择由于孔φ10mm和φ13mm，一次钻孔就可达到要求，因此采用固定式钻套。

（Φ10mm选无肩；Φ13mm选有肩）。

图4 钻套6、确定夹紧方案根据零件的定位方案，采用锁紧螺母和开口垫圈来实现快速锁紧夹紧机构，它与一个加工面位置靠近，增加了刚性，零件夹紧变形也小，但对于另一个加工面较远，故采用辅助定位（螺旋辅助支承）元件来固定，提高刚性。

图5 夹紧三维结构图7、选用夹具体图6 铸造夹具体图7 钻床夹具总装配图Part.2 铣床夹具设计实例1、工件水泵叶轮，要求设计一副铣床夹具，用在卧式铣床上加工两条互成90°的十字槽。

图8 工件三维结构图2、定位方法工件定位时需完全限制六个方向的自由度: 沿X,Y,Z方向的水平运动以及轴向转动。

所以定位方案为将加工过的叶轮底面放置在一个大的圆形定位盘上，以大平面定位，消除X,Y方向的转动自由度和Z方向的移动自由度。

用一个定位销与叶轮上的孔相配合，以此消除X,Y的移动自由度。

图9利用两块开槽的压板从两个方向卡住叶片,并将它们固定在定位盘上，这样就消除了Z方向的转动自由度。

工装夹具设计实例100介绍在制造业中，工装夹具的设计和制造是十分重要的环节。

工装夹具是为了协助生产而制造的工具，可以提高生产效率、降低劳动强度、保证产品质量等。

本文将以一个工装夹具设计实例为例，介绍其设计流程和注意事项。

设计流程1. 确定需求在进行工装夹具设计之前，首先需要明确需求，了解工装夹具将用于哪个生产环节以及具体的功能要求。

例如，我们需要设计一个夹具用于组装特定型号的手机，需要考虑到夹具对手机的固定、定位和检测功能。

2. 分析工艺流程在确定需求之后，需要分析生产工艺流程。

通过了解整个生产过程，可以确定夹具的使用位置和使用方式。

例如，在手机组装过程中，我们可能需要夹具来定位主板、固定螺丝和进行连接线的测试。

3. 设计草图在分析工艺流程之后，可以开始进行夹具的初步设计。

设计草图可以用来表达夹具的外形和结构，以及各个部件之间的关系。

通过草图，可以更直观地了解夹具的整体设计思路。

4. 详细设计在完成设计草图之后，需要进行详细设计。

详细设计包括夹具的各个部件的尺寸确定、材料选择、连接方式等。

在进行详细设计时，需要考虑夹具的强度和稳定性，以及各个部件的可制造性和可维护性。

5. 制造和组装完成夹具的设计之后，需要进行制造和组装。

制造夹具时，需要选择合适的材料和加工工艺，确保夹具的质量和精度。

在组装夹具时，要注意各个部件的安装顺序和连接方式，确保夹具的功能正常运行。

6. 测试和优化完成夹具制造和组装之后，需要进行测试。

测试可以验证夹具的性能和可靠性，检查夹具是否满足设计要求。

如果在测试中发现问题，需要进行优化和调整，直到夹具能够正常使用。

注意事项在设计工装夹具时，需要注意以下几个方面：1.安全性：夹具在使用过程中应具备良好的安全性，避免对操作人员和设备造成伤害。

2.稳定性：夹具应具备足够的稳定性，以确保在生产过程中不会产生过大的摇晃或偏移。

3.可靠性：夹具应具备足够的可靠性，以确保在连续生产中不会出现故障或失效。
