华南理工大学2007年攻读硕士学位研究生入学考试试卷（请在答题纸上做答，试卷上做答无效，试后本卷必须与答题纸一同交回）科目名称：化工原理适用专业：环境工程；化学工程，化学工艺，生物化工，应用化学，工业催化，能源环境材料及技术，化学工程（专业学位）；制浆造纸工程，制糖工程，轻工技术与工程（专业学位）本卷满分：150分一、（50分）选择填空题1.流体在等径水平直管的流动系统中，层流区：压强降与速度（ ）成正比。
极度湍动区；压强降与速度（ ）成正比。
2.U 形管差压计用水作指示液，测量气体管道的压降，若指示液读数R ＝20㎜，则表示压降为（ ）Pa,，为使R 读数增大，而△P 值不变，应更换一种密度比水（ ）的指示液。
3.某转子流量计，其转子材料为不锈钢，测量密度为1.2kg/m 3的空气时，最大流量为400 m 3/h 。
现用来测量密度为0.8kg/ m 3氨气时，其最大流量为（ ）m 3/h 。
4.离心泵的工作点是（ ）曲线与（ ）曲线的交点。
列举三种改变工作点的方法（ ），（ ），（ ）。
5.离心泵的安装高度超过允许安装高度时，离心泵会发生（ ）现象。
用离心泵输送接近沸点的液体时，该泵应安装与被输送液体液面的（ ）方。
6.重力沉降和离心沉降的理论依据是：（ ）7.三种传热方式的基本定律：热传导（ ）；热对流（ ）；热辐射（ ）。
8.在包有两层相同厚度但热传导系数不同的保温材料的圆形管道上，应该将（ ）材料包在内层，其原因是（ ）。
9.流体沸腾根据温度差大小可分为（ ）、（ ）、（ ）、三个阶段，操作应控制在（ ）。
10.将单程列管式换热器改为双程的作用是（ ），但这将使（ ）减小，（ ）增大。
11.列管换器中，用饱和水蒸气加热空气，空气走管内，蒸气走管间，则管壁温度接近（）的温度，总传热系数接近（）的对流传热系数。
12.图示为一异径管段，从A 段流向B 段，测得U 形压差计的读数为R=R 1，从B 段流向A 段测得U 形压差计读数为R=R 2，若两种情况下的水流量相同，则① 21R R >②21R R ＝ ③21R R < ④12-R R =13.孔板流量计的孔流系数Co ，当Re 数增大时，其值_____。
华南理工大学网络教育学院期末考试《电路原理》模 拟 试 题注意事项： 1.本试卷共四大题，满分100分，考试时间120分钟，闭卷；2.考前请将密封线内各项信息填写清楚；3.所有答案请直接做在试卷上，做在草稿纸上无效；4.考试结束，试卷、草稿纸一并交回。
题 号 一 二 三 四 总 分 得 分一、单项选择题（每小题2分，共70分）1、电路和及其对应的欧姆定律表达式分别如图1-1、图1-2、图1-3所示，其中表达式正确的是（ b ）。
（a ）图1-1（b ）图1-2（c ）图1-3 RIURUIURIU =－I R图 1图 2图 3U =－I RU =I R+++图1-1 图1-2 图1-3 2、在图1-4所示电路中，已知U ＝4V ，电流I =－2A ，则电阻值R 为（ b ）。
（a ）2（b ）2（c ）83、在图1-5所示电路中，U ，I 均为正值，其工作状态是（ b ）。
（a ）电压源发出功率（b ）电流源发出功率 （c ）电压源和电流源都不发出功率4、图1-6所示电路中的等效电阻R 为（ b ）。
（a ）4（b ）5（c ）6UR+ U I SS+AB4 Ω4 Ω6 Ω8 Ω1 Ω ...图1-4 图1-5 图1-65、在计算非线性电阻电路的电压和电流时，叠加定理（ a ）。
（a ）不可以用（b ）可以用 （c ）有条件地使用6、理想运放工作于线性区时，以下描述正确的是（ c ）。
（a ）只具有虚短路性质 （b ）只具有虚断路性质 （c ）同时具有虚短路和虚断路性质 7、用△–Y 等效变换法，求图1-7中A 、B 端的等效电阻R 为（ b ）。
（a ）6（b ）7（c ）98、图1-8所示电路中，每个电阻R 均为8，则等效电阻R 为（ a ）。
（a ）3（b ）4（c ）69Ω9Ω9Ω3Ω9ΩAB....RRRRR图9、在图1-9所示电路中，如果把每个元件作为一条支路处理，则图中支路数和结点数分别为（ b ）。
《电路原理》试题一、填空题（本题共15小题，每小题2分，共30分）1、在题图一（1）的电路中，C 1=1μF ，C 2=2μF ，电路的总电容为 ，C 1上的电压 。
2、将图一（2）中的诺顿电路等效为戴维宁电路，其中R 1=10Ω .电源的电动势Us= ，电阻R= 。
3、图一（3）中，L 1=1H,L 2=2H, 电路ab 端口的总电感为 。
4、电感量为2mH 电感中流有2A 的稳定电流，该电感的储能为 焦耳。
5、电感具有阻碍电流 的作用。
6、图一（6）所示电路，C=100μF ，R=5k Ω.电容上的初始电压为10V. 当开关K 合上后，电容上的电压随时间的变化关系为 。
7、非库仑电场移动单位正电荷从电源负极到正极所做的功定义为 。
8、图一（8）所示电桥平衡的条件为 。
9、若某电路网络中有n 个节点，则按基尔霍夫电流定律（KCL ）只能写出 个独立的节点电流方程。
10、纯电感元件两端电压的相位超前其电流相位 。
11、某纯电容的容抗为Xc ，其两端的交流电压为U ，则该电容的有功功率为 ， 无功功率为 。
12、如图一（12）所示的电路中，a 、b 两端的电压U=25V ，R 1=70Ω，R 2=30Ω，则U 1= ， U 2= .13、若A=5∠53.13º，B=5∠-143.13º，则=BA . 14、1000μF 的电容两端加了100V 的电压，电容极板上的电量为 库仑。
15、频率相同的正弦电流和电压分别为：210sin(+=t U u m ωº),60sin(-=t I i m ωº), 则u 超前i 。
二、选择题（本题共10小题，每小题2分，共20分。
在每小题列出的四个选项中只有一个是符合题意的，请将其字母填入题后的括号内。
错选或不选均无分）1、电容的定义式为：( ).A ．U q C = B. q U C = C. Uq C = D. C=IU2、图二（2）电路中，R 1=6Ω，R 2=7Ω，R 3=6Ω，R 4=10Ω，则a 、b 两端的电阻R ab 阻值为（ ）。
华南理工大学一．填空和选择题。
1. 一次方；2007二次方或平方；年攻读硕士学位研究生入学考试试卷答案解析：层流时有/4旦＝立上Re d u p， 芒＝乃气－⇒1'.p oc u; 极度湍流时有兰/4上x卓p d 2⇒L'lp oc u。
2.196. 2; 小；p减小。
解析：llp = p g R = lOOOx 9.81x 0.02 = 196.2Pa; llp不变，当R增大时，3.坐迨旦；解析：丘V 骂��::::::0ff£=矗江=489.9m34 泵的特性；管路特性；改变阀门开度；改变离心泵转速；车削叶轮直径；解析：5.气蚀；主；解析：从P,-Pv—pg(NPSH)—H1co-1), 离心泵液体接近沸点时P s< P v'故H g<0, 即泵应安装在被输送液体液面的下方。
6.I百｀立－产之＇日，密廿百｀立－产生又，运一女；解析：教材上册P112).（化工原理7 傅里叶定律：dQ=—M贵；牛顿冷却定律：Q=hAM; 玻尔兹曼定律：凡=(J'。
尸。
8 热传导系数小；减少热损失；解析：R1=斗斗上心、权切大放外层），R2 土+JL勾妳（心放里层）且A>B,可知凡>R2'从而Q l<Q2'故热传导系数小的放在里层会使得传热总阻值增大，热损失减少。
2004年真题选择题第2题（化原教材上册P181证明）。
9.单相自然对流；泡状沸腾；膜状沸腾；泡状沸腾；解析：（化工原理教材上册P166-167)10 提高管内流速；平均温差；管程流动阻力；解析：（化工原理教材上册P136)11.饱和水蒸气；空气；解析：tw�t s' K� I '由千勾<<8水，故K�a空°炒水＋贞；空12.少；解析：凡＝片，R A>R B'因此U A<伤。
取阻力系数为('当流体从A今B,2 2 2根据机械能守恒，有节＋号＝卢＋孕+(x气亿为A—B之间的阻力系数），故PA-PB =uj;u�飞x孕；由于四-p B 咕-u�飞X"i_pg pg= (p指示剂—p)g R I'从而R I=(p� 示剂一心；同理B今A有R2= 心-u}+t;x吱(p指示剂-p)g；经比较可知，凡>R213.�; 解析：2006年真题选填题第2题。
华南理工大学2005～2006学年度第二学期考试试卷答案(B 卷)《电路与电子技术》(计算机专业)考试时间：120分钟考试日期：2006年 7 月 13 日一、选择题 （每题2分，共10分）一、选择题(每小题2分，共10分)1. PN 结的单向导电性是指（在加正向电压时呈导通状态；在加反向电压时呈截止状态 ）。
2、电路如图1所示,所有二极管均为理想元件，则D 1、D 2、D 3的工作状态为( d )。
（a ）D 1、D 2、D 3均导通（b ）D 1、D 3截止，D 2导通 （c ）D 1、D 2截止，D 3导通 （d ）D 1导通，D 2、D 3截止3、电路如图所示，运算放大器的饱和电压为±12V ，晶体管T 的β=50，输入电压u I 的波形如图2所示，则灯HL 的情况为（ b ）。
（a ）亮1s ，暗2s （b ）暗1s ，亮2s （c ）亮3s ，暗2s-∞＋图24、在RLC 串联的交流电路中，若电源电压o U0220∠= V ，X L =X C =80Ω，R =22Ω。
则P =（ 2200W ）W ，cos ϕ =（ 1 ）。
5、图6电路中，由CT74LS290型集成计数器组成的是 6 进制计数器。
二、（8分）图示电路中，已知：U S = 8V ，I S1= 2A ，I S2= 4A ，R 1= 4Ω，R 2= 5Ω，R 3= 6Ω。
用戴维宁定理求电流I ，说明电压源是发出还是吸收功率，并计算其数值。
I S 2解：断开R 3支路，求开路电压U OCB S 2U OC =U AB = －R 1(I S2－I S1)－R 2I S2= -28V ；再求等效电阻R 0 = R AB = R 1+R 2 = 9Ω画出等效电路U B3S根据等效电路求 A .R R U U I OCS 4230=+-=电压源P = -U S I = -19.2W 发出功率12三、(8分)在图示电路中，已知i =0.2sin(600t +45︒)A ，R =20Ω，感抗X L =20Ω，容抗X C =30Ω。
华南理工大学考研真题电路原理2004一、图1中16s U =V ，在s U 、1s I 、2s I 的作用下有20U =V ，试问在1s I 和2s I 保持不变的情况下，若要0U =V ，则应使?s U =（12分）题图1 题图2二、图2所示电路中的负载电阻R 可调，试求R 可获得的最大功率是多少？（12分）三、试求图3电路中受控源的功率，并指出是吸收功率还是发出功率。
（12分）四、试证明图4所示电路若满足R 1R 4=R 2R 3，则电流i L 仅决定于u 1而与负载电阻R L无关。
（13分）∞Vi-题图3 题图4五、试用三要素法求图5中0t ≥时的输出电压()0u t 。
（13分）2题图5六、图6所示电路在换路前已处于稳态，在0t =时开关S 从1投向2，求()0i +。
（13分）Ω题图6七、图7所示电路中，已知11L x =Ω，27L x =Ω，3C x =Ω，1R =Ω，电流表A 3的电流为5A ，求电压表V 1、V 2，电流表A 1、A 2，功率表W 的读数分别为多少？（12分）U题图7八、图8所示电路中，已知2100R =Ω，5mH L =，1μF C =，现已知输出电压0o U =，请计算电源s U 的角频率ω和电阻1R 分别是多少？（13分）sU题图8九、图9所示的三相电路中，两组负载中，一组对称，另一组不对称，不对称负载各相的阻抗分别为10R =Ω，1mH L =，10μF C Z =。
三相电源对称，电源的角频率为ω=104 rad/s ，三相电源的有效值为220V ，图中伏特表的内阻为无穷大，求此伏特表的读数。
（12分）+++AU B U CU Z 题图9十、图10电路中，已知U =200 V ，410ω=rad/s ，100R =Ω，L 1=30mH ，L 2=10mH ，M =10mH ，求使电路发生并联谐振的电容值C 及各电流表的读数。
（12分）U题图10十一、 图11所示电路中，已知()32sin100sin 200s i t t t =++ A ，10R =Ω，1 2.5μF C =，2100mH L =，电压()u t 只有直流分量和2次谐波分量，电流()i t 中只有直流分量。
华南理工大学-年-通信电子线路试卷及标准答案华南理工大学-年-通信电子线路试卷及答案————————————————————————————————作者：————————————————————————————————日期：华南理工大学期末考试《通信电子线路》A 试卷一、填空题（每小题2分，共26分）1. 某无线通信系统的工作频率为225MHZ ，它属于VHF(甚高频)频段，波长λ= 1.33 米，主要传播方式是直线传播/对流层散射，天线长度应为0.35m 。
2. 已知某一串联谐振回路的谐振频率为MHz f 10=，若要求对频率为990kHz 的干扰信号有足够的衰减，则回路的通频带应满足kHz f 2027.0≤?，回路品质因数应满足50>Q 。
3. 由于晶体管存在 re y的反馈，所以它是一个“双向”元件。
对其进行单向化的方法有中和法和失配法。
4. LC 并联谐振回路，当0f f =时谐振时回路阻抗最大且为纯阻性，当0f f <时呈感性，0f f >时呈容性。
5. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。
与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。
6. 某晶体管谐振功率放大器工作时，已知24=cc V V ，mA I c 2500=，W P o 5=，集电极电压利用率1=ξ，则回路谐振阻抗为 57.6Ω 。
7. 谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。
8. 已调波信号V t t t t t u 102cos 106cos 2102cos 102sin )(6363+=ππππ，则)(t u 为抑制载波的双边带幅度调制波。
解调该信号应采用同步检波，其解调输出为V t t t u o 106cos 2102sin )(33?+?=ππ。

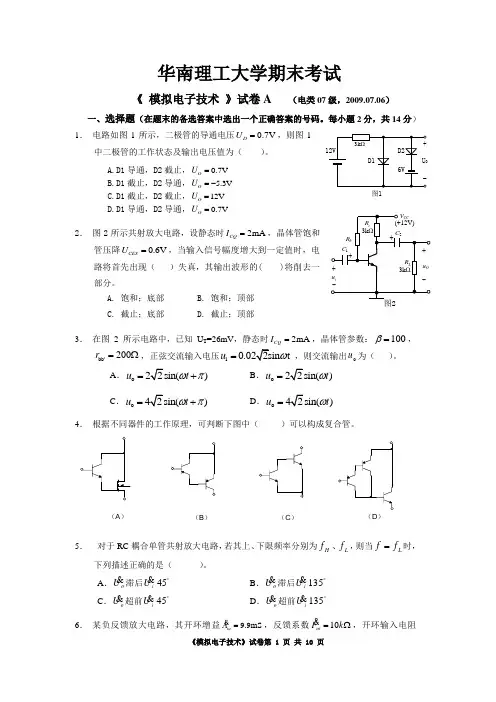

华南理工大学期末考试《 模拟电子技术 》试卷A （电类07级，2009.07.06）一、选择题（在题末的备选答案中选出一个正确答案的号码。
每小题2分，共14分） 1． 电路如图1所示，二极管的导通电压0.7V D U =，则图1中二极管的工作状态及输出电压值为（ ）。
A.D1导通，D2截止，0.7V OU =B.D1截止，D2导通， 5.3V O U =-C.D1截止，D2截止，12V O U =D.D1导通，D2导通，0.7V OU =2． 图2所示共射放大电路，设静态时2mA CQ I =，晶体管饱和管压降0.6V CES U =，当输入信号幅度增大到一定值时，电路将首先出现（ ）失真，其输出波形的( )将削去一部分。
A. 饱和；底部B. 饱和；顶部C. 截止；底部D. 截止；顶部3． 在图2所示电路中，已知U T =26mV ，静态时2mA CQ I =，晶体管参数：100β=，bb'200r =Ω，正弦交流输入电压i t u ω=，则交流输出o u 为（ ）。
A．o )u t ωπ=+ B．o )u t ω= C．o )u t ωπ=+D．o )u t ω=4． 根据不同器件的工作原理，可判断下图中（ ）可以构成复合管。
（A）（B）（C）（D ）5． 对于RC 耦合单管共射放大电路，若其上、下限频率分别为H f 、L f ，则当L f f =时，下列描述正确的是（ ）。
A ．o U 滞后i U 45︒B ．o U 滞后iU ︒135 C ．o U 超前iU ︒45D ．o U 超前iU 135︒6． 某负反馈放大电路，其开环增益9.9mS iu A = ，反馈系数10uiF k =Ω ，开环输入电阻图15.0i R K '=Ω，可推算出其闭环输入电阻ifR '=（ ）。
A. 500k Ω；B. 50k Ω；C.50Ω；D. 5Ω7． 如下图4所示单相桥式整流、电容滤波电路，电容量足够大时，已知副边电压有效值为210V U =，测得输出电压的平均值() 4.5V O AV U =，则下列描述正确的是（ ）。

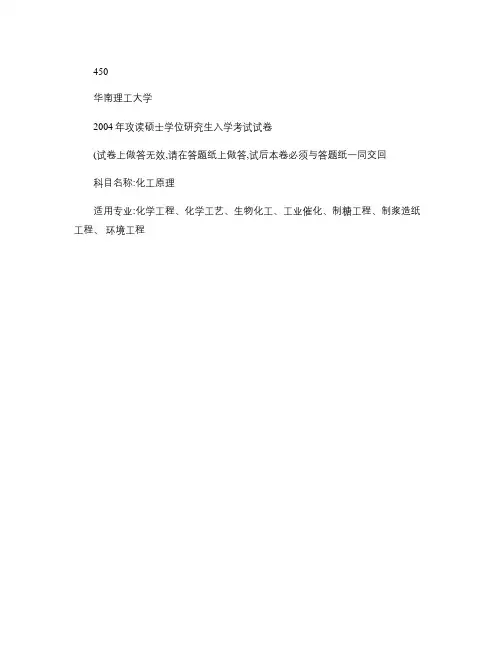

450华南理工大学2004年攻读硕士学位研究生入学考试试卷(试卷上做答无效,请在答题纸上做答,试后本卷必须与答题纸一同交回科目名称:化工原理适用专业:化学工程、化学工艺、生物化工、工业催化、制糖工程、制浆造纸工程、环境工程13、孔板流量计的孔流系数 Co，当 Re 数增大时，其值。
（A）总在增大；（B）先减小，当 Re 数增大到一定值时，Co 保持为某定值；（C）总是减小；（D）不定 14、碳钢的导热系数为_____；不锈钢的导热系数为_____；铜的导热系数为_____，常压常温空气的导热系数为_____；常温水的导热系数为_____。
（A）17 W/（m⋅ °C ）（B）380W/（m⋅ °C ）（C）45 W/（m⋅ °C ）（D）16 W/（m⋅ °C ）（E）0.62 W/（m⋅ °C ）（F）0.025W/（m⋅ °C ） 15、翅片管加热器一般用于___________。
（A）两侧均为液体，（B）两侧流体均有相变化。
（C）一侧为气体，一侧为蒸气冷凝，（D）一侧为液体沸腾，一侧为高温液体16、操作中的精馏塔，若维持 F、xF、q、D、R 不变（F、xF、q、D、R 分别为进料量、进料组成、进料热状况参数、塔顶产品量和回流比），将加料口由原来的最佳进料位置向下移动几块塔板，则会导致塔顶产品浓度 xD 和塔低产品浓度 xW 发生以下变化（） (A xD 变小，xW 变大 (B xD 变小，xW 变小 (C xD 变大，xW 变大 (D xD 变大，xW 变小 17、已知某一气液平衡物系符合亨利定律，由此可作出以下判断：该平衡物系中，溶质在气相中的摩尔浓度与其在液相中的摩尔浓度的差值为（） (A 正值 (B 负值 (C 零 (D 不确定 18、在恒定干燥实验中，其他实验条件不变，仅降低进入干燥设备的热空气的湿度，则下列推论中，合理的是（） (A 湿物料的临界水分将降低，恒速干燥段时间缩短 (B 湿物料的临界水分将降低，恒速干燥段时间延长 (C 湿物料的临界水分将提高，恒速干燥段时间延长 (D 湿物料的临界水分将提高，恒速干燥段时间缩短 19、影响塔设备操作弹性的因素有（）①物系性质，②塔的结构，③气液负荷 (A ①和② (B ①和③ (C ②和③ (D ①、②和③ 20、根据有效膜模型（双膜理论），当被吸收组分在吸收液中的溶解度很大时，气相第 16 页总传质系数 Ky（） (A 大于气相对流传质系数 ky (B 大于液相对流传质系数kx (C 近似等于气相对流传质系数 ky (D 近似等于液相对流传质系数 kx 21、在板式塔塔板结构设计中，当哪些因素考虑不周时，将可能引起降液管液泛，请列举其中三个考虑不周的因素：①、②、③。
大学电路原理习题答案【篇一：华南理工大学网络教育电路原理作业1-13、16章全答案】s=txt>1-1说明题1-1图（a）、（b）中：（1）u、i的参考方向是否关联？（2）ui乘积表示什么功率？（3）如果在图（a）中u0、i0；图（b）中u0、i0，元件实际发出还是吸收功率？（a）（b）题1-1图解：（1）题1-1图（a），u、i在元件上为关联参考方向：题1-1图（b）中，u、i在元件上为非关联参考方向。
（2）题1-1图（a）中，p=ui表示元件吸收的功率；题1-1图（b）中，p=ui表示元件发出的功率。
（3）题1-1图（a）中，p=ui0表示元件吸收负功率，实际发出功率：题1-1图（b）中，p=ui0，元件实际发出功率。
1-4 在指定的电压u和电流i的参考方向下，写出题1-4图所示各元件的u和i的约束方程（即vcr）。
（a）（b）（c）（d）（e）（f）题1-4图1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。
（a）（b）（c）题1-5图解：题1-5图（a）中流过15v电压源的2a电流与激励电压15v为非关联参考方向，因此，题1-5图（b）中电压源中的电流ius=(2-5/15)a=－1a，其方向与激励电压关联，15v的2a电流源两端的电压为15v，与激励电流2a为非关联参考方向，电阻消耗功率pr=152/5=45w，电路中pus+pr=pis发功率平衡。
题1-5图（c）中电压源折中的电流ius=(2+15/5)a=5a方向与15v激励电压非关联，电流源两端的电压为15v，与激励电流2a为关联参考方向，电阻消耗功率pr=152/5=45w，电路中pus发=pis吸+pr功率平衡。
1-16 电路如题1-16图所示，试求每个元件发出或吸收的功率。
i1（a）（b）题1-16图解：题1-16图（a）中，应用kvl可得方程：解得：u=－1v电流源电压u与激励电流方向为非关联，因此电流源发出功率为：电阻功率为：vcvs两端的电压2u与流入电流方向关联，故吸收功率为显然，pis发=pus吸+pr题1-16图（b）中，在结点a应用kcl可得：i2=i1+2i1-3i1再在左侧回路应用kvl可得：2i1+3i1=2解得：i1=0.4a根据各电流、电压方向的关联关系，可知，电压源发出功率为：pus发=2i1=0.8wcccs发出功率为：2?电阻消耗功率：1?电阻消耗功率：显然，pus发+pcs发=pr1+pr21-20 试求题1-20图所示电路中控制量u1及电压u。
