2020年春华南理工大学 电路原理随堂练习答案

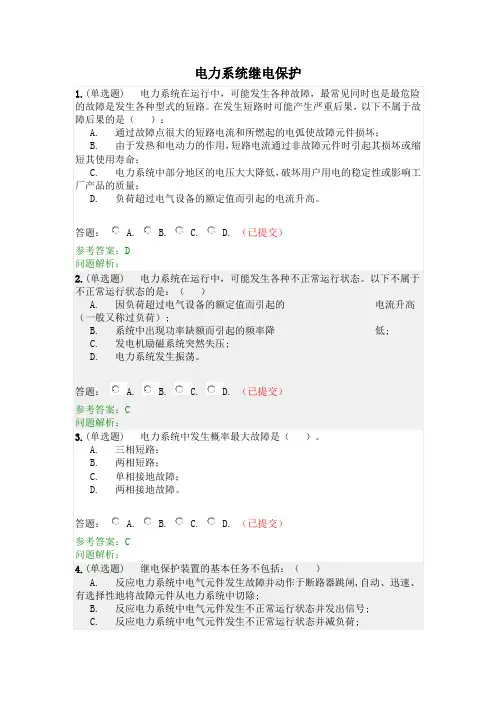

电力系统继电保护1.(单选题) 电力系统在运行中，可能发生各种故障，最常见同时也是最危险的故障是发生各种型式的短路。

在发生短路时可能产生严重后果，以下不属于故障后果的是（）：A. 通过故障点很大的短路电流和所燃起的电弧使故障元件损坏；B. 由于发热和电动力的作用，短路电流通过非故障元件时引起其损坏或缩短其使用寿命；C. 电力系统中部分地区的电压大大降低，破坏用户用电的稳定性或影响工厂产品的质量；D. 负荷超过电气设备的额定值而引起的电流升高。

答题： A. B. C. D. （已提交）参考答案：D问题解析：2.(单选题) 电力系统在运行中，可能发生各种不正常运行状态。

以下不属于不正常运行状态的是：（）A. 因负荷超过电气设备的额定值而引起的电流升高（一般又称过负荷）;B. 系统中出现功率缺额而引起的频率降低;C. 发电机励磁系统突然失压;D. 电力系统发生振荡。

答题： A. B. C. D. （已提交）参考答案：C问题解析：3.(单选题) 电力系统中发生概率最大故障是（）。

A. 三相短路；B. 两相短路；C. 单相接地故障；D. 两相接地故障。

答题： A. B. C. D. （已提交）参考答案：C问题解析：4.(单选题) 继电保护装置的基本任务不包括：（）A. 反应电力系统中电气元件发生故障并动作于断路器跳闸,自动、迅速、有选择性地将故障元件从电力系统中切除;B. 反应电力系统中电气元件发生不正常运行状态并发出信号;C. 反应电力系统中电气元件发生不正常运行状态并减负荷;D. 反应电力系统中发电机电压过低并调节励磁电流;答题： A. B. C. D. （已提交）参考答案：D问题解析：5.(单选题) 电力系统继电保护的四个基本要求，不包括（）。

A. 选择性；B. 速动性；C. 灵敏性；D. 针对性。

答题： A. B. C. D. （已提交）参考答案：D问题解析：6.(单选题) 对于保护范围内发生故障或不正常运行状态的反应能力，称为保护的（）。

第一章电力系统的基本概念·第一节电力系统的组成随堂练习提交截止时间：2020-06-14 23:59:59第一章电力系统的基本概念·第二节电力系统的额定电压和额定频率随堂练习提交截止时间：2020-06-14 23:59:59•学习材料N•随堂练习••随堂问答第二章电力网各元件的等值电路和参数计算·第一节导线的等值电路和参数计算随堂练习提交截止时间：2020-06-14 23:59:59第二章电力网各元件的等值电路和参数计算·第二节变压器的等值电路和参数计算随堂练习提交截止时间：2020-06-14 23:59:59。

2.(单选题) 在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（）。

答题： A. B. C. D. （已提交）参考答案：D问题解析：第三章同步发电机的基本方程·第一节基本前提随堂练习提交截止时间：2020-06-14 23:59:59第四章电力网络的数学模型·第一节节点导纳矩阵随堂练习提交截止时间：2020-06-14 23:59:594.(判断题) 发电机的电抗等值参数中：。

（）答题：对. 错. （已提交）参考答案：错问题解析：5.(判断题) 发电机电势称为暂态电抗后的电势。

（）答题：对. 错. （已提交）参考答案：对问题解析：7.(判断题) 发电机电势和之间的关系为：。

（）答题：对. 错. （已提交）参考答案：错问题解析：2.(判断题) 同步电机各种电抗之间的关系为。

（）答题：对. 错. （已提交）参考答案：错问题解析：第六章电力系统三相短路的实用计算·第一节电力系统的简化方法随堂练习提交截止时间：2020-06-14 23:59:59第六章电力系统三相短路的实用计算·第三节短路电流计算曲线及其应用随堂练习提交截止时间：2020-06-14 23:59:59•学习材料N•随堂练习••随堂问答1.(单选题) 压和电流的各序对称分量由Y，d11联接的变压器的星形侧经过三角形侧时，正序系统的相位发生的变化是（）。

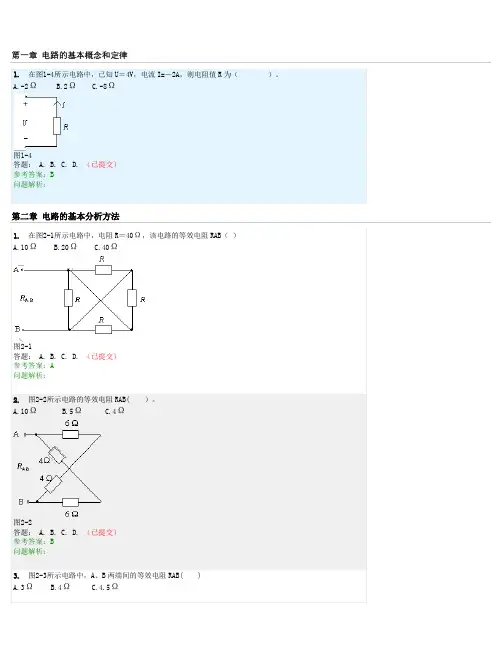

第一章电路的基本概念和定律1.在图1-4所示电路中，已知U＝4V，电流I=－2A，则电阻值R为（）。

A.-2ΩB.2ΩC.-8Ω图1-4答题： A. B. C. D. （已提交）参考答案：B问题解析：第二章电路的基本分析方法1.在图2-1所示电路中，电阻R＝40Ω，该电路的等效电阻RAB（）A.10ΩB.20ΩC.40Ω图2-1答题： A. B. C. D. （已提交）参考答案：A问题解析：2.图2-2所示电路的等效电阻RAB( ）。

A.10ΩB.5ΩC.4Ω图2-2答题： A. B. C. D. （已提交）参考答案：B问题解析：3.图2-3所示电路中，A、B两端间的等效电阻RAB( )A.3ΩB.4ΩC.4.5Ω图2-3答题： A. B. C. D. （已提交）参考答案：B问题解析：4.图2-4所示电路中，每个电阻R均为8Ω，则等效电阻RAB为（）A.3ΩB.4ΩC.6Ω图2-4答题： A. B. C. D. （已提交）参考答案：A问题解析：5.图2-5所示电路中的等效电阻RAB为（）A.4ΩB.5ΩC.6Ω图2-5答题： A. B. C. D. （已提交）参考答案：B问题解析：6.用△·Y等效变换法，求图2-6中A、B端的等效电阻RAB为（）A.6ΩB.7ΩC.9Ω图2-6答题： A. B. C. D. （已提交）参考答案：B问题解析：7.图2-8所示电路中A、B两点间的等效电阻与电路中的RL相等，则RL为（）。

A.40ΩB.30ΩC.20Ω图2-8答题： A. B. C. D. （已提交）参考答案：C问题解析：8.在图2-9所示电路中，电源电压U=10V，电阻R=30Ω，则电流I值为（）。

A.3AB.2AC.1A图2-9答题： A. B. C. D. （已提交）参考答案：C问题解析：9.在图2-10所示电路中，电源电压U=2V，若使电流I=3A，电阻R值为（）。

A.1ΩB.2ΩC.3Ω图2-10答题： A. B. C. D. （已提交）参考答案：A问题解析：10.已知图2-20电路中的US=2V。

第1章电路的基本概念与基本定律??1.(单选题)? 如图所示电路中，电流实际方向为__A___。

A． e流向d B. d流向e C. 无法确定?2.(单选题)? 如图所示电路中，电流实际方向是由d流向e，大小为4A，电流I数值为__ C____。

A． 4A???????? B. 0A???????? C. ―4A?3.(单选题)? 电流与电压为关联参考方向是指??A????。

A. 电流参考方向与电压降参考方向一致B. 电流参考方向与电压升参考方向一致C. 电流实际方向与电压升实际方向一致D. 电流实际方向与电压降实际方向一致4.(单选题) 下面说法正确的是C。

A．电压源与电流源在电路中都是供能的。

B. 电压源提供能量，电流源吸取能量。

C. 电压源与电流源有时是耗能元件，有时是供能元件。

D. 以上说法都不正确。

5.(单选题) 计算元件功率时应注意和的正方向，当和的正方向一致时，计算公式＝，当和的正方向相反时，计算公式＝－，计算结果若＞0表示元件（吸收）功率，表明此元件起（负载）作用。

CA. 吸收，电源B. 发出，电源C. 吸收，负载D. 发出，负载6.(单选题) 额定值为110V，60W的一个白炽灯和额定值为110V，40W的一个白炽灯串联后接到220V的电源上，后果是（B）的白炽灯烧坏。

A. 40WB. 60WC. 40W和60W7.(单选题) 如图所示电路中，供出功率的电源是（A ）。

A. 理想电压源B. 理想电流源C. 理想电压源与理想电流源8.(单选题) 如图所示电路，电压源和电流源释放的功率分别为（ B ）A. 12W，-4WB.–12W，4WC. 12W，4WD.–12W，-4W9.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路断开时，电路中的电流和电源端电压分为 A 。

A. 0A，3VB. 3A，1VC. 0A，0V10.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路短路时，电路中的电流和电源端电压分为D。

1. 自然界中的物质不是按照导电性能分类的是（）。

A．导体B．绝缘体C．半导体D．单向导电PN结展参考答案：D2.(单选题)2. 电子体温计是利用半导体的（）电子器件来测量体温。

A.热敏性B.光敏性C.掺杂性D.单向导电性参考答案：A3.(单选题)3. 太阳能电池是利用半导体的（）特性制造成器件。

A.热敏性B.光敏性C.掺杂性D.单向导电性参考答案：B4.(单选题)4. 各种半导体器件是利用半导体的（）特性制造成器件。

A.热敏性B.光敏性C.掺杂性D.单向导电性答题： A. B. C. D. （已提交）参考答案：C问题解析：5.(单选题)5. 半导体的导电能力( )。

A. 与导体相同B. 与绝缘体相同C. 介乎导体和绝缘体之间D. 常温下非常高答题： A. B. C. D. （已提交）参考答案：C问题解析：6.(单选题)6. 将PN结加适当的正向电压时，空间电荷区将( )。

A. 变窄B.变宽C.基本不变D.不确定答题： A. B. C. D. （已提交）参考答案：A7.(单选题)7. 二极管的死区电压随环境温度的升高而( )。

A. 增大B.减小C.基本不变D.不确定答题： A. B. C. D. （已提交）参考答案：B问题解析：8.(单选题)8.二极管完全导通时在二极管两端存在正向导通压降，硅二极管正向导通压降为（）。

A.0.1~0.3VB.0.3~0.5VC. 0.6~0.7VD. 0.7~1V答题： A. B. C. D. （已提交）参考答案：C问题解析：9.(单选题)9. 二极管电路如图1-1所示，二极管D1、D2为理想二极管，判断图中二极管工作状态（）。

A. D1和D2都导通B. D1和D2都截止C. D1导通，D2截止D. D1截止，D2导通答题： A. B. C. D. （已提交）参考答案：C问题解析：10.(单选题)10. 二极管电路如图1-2所示，二极管为硅二极管，二极管的工作状态是（）。

绪论1.(单选题) 下面所述的电压等级，是指特高压交流输电线路的电压等级（） A）330kV； B）±500kV； C）±800kV；D）1000kV参考答案：D2.(单选题) 下面所述的电压等级，是指特高压直流输电线路的电压等级（） A）330kV； B）±500kV； C）±800kV；D）1000kV；参考答案：C3.(单选题) 全国发电设备容量的总容量最大；水电发电机组装机总量第二，由此可见，他们仍然是我们国家的两种主力发电机组类型A）水电发电机组； B）火电发电机组；C）光伏发电发电机组；D）核能发电机组；参考答案：B4.(单选题) 电力工业非现代化的体现是：（）A）高电压、大系统B）大电厂、大机组C）高度自动化D）电力市场参考答案：D第一章能源和发电·第一节能源和电能1.(单选题) 能源按被利用的程度，可以分为（）A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源参考答案：B2.(单选题) 能源按获得的方法分，可以分为（） A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源参考答案：A3.(单选题) 按能否再生分，可以分为（）A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源参考答案：C4.(单选题) 按能源本身的性质分，可以分为（） A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源参考答案：D5.(单选题) 按能源本身的性质分，可以分为（） A）一次能源、二次能源B）常规能源、新能源C）可再生能源、非再生能源D）含能体能源、过程性能源参考答案：D6.(单选题) 下面电厂不属于新能源发电厂分为（） A）水力发电厂B）风力发电厂C）太阳能发电厂D）地热发电厂；参考答案：A7.(单选题) 下面哪种不属于人类所认识的能量形式：（）A）机械能B）热能C）电能D）势能参考答案：D8.(单选题) 按获得的方法分，一次能源是指自然界中现成存在，可直接取用。

第一章“电路模型和电路定律”练习题1-1说明题1-1图（a ）、（b ）中：（1） u 、i 的参考方向是否关联？（2） ui 乘积表示什么功率？ （ 3）如果在图（a ）中u>0、i<0 ;图（b ）中u>0、i>0，元件实际发出还是吸收功 率？元件题1-1解：（1 ）题1-1图（a ），u 、i 在元件上为关联参考方向：题 1-1图（b ）中，u 、i 在元件上为非关联参考方向。

（2）题1-1图（a ）中，P=ui 表示元件吸收的功率；题 1-1图（b ）中，P=ui 表示元件发 出的功率。

（3）题1-1图（a ）中，P=ui<0表示元件吸收负功率，实际发出功率：题 1-1图（b ）中，P=ui>0，元件实际发出功率。

1-4在指定的电压 u 和电流i 的参考方向下，写出题1-4图所示各元件的 u 和i 的约束方程(即 VCR )。

5V ■O +(d )( e ) ( f )题1-4图解: （1 ）题1-4图（a ）中，u 、i 为非关联参考方向，u=10 x 103i 。

（2） 题1-4图（b ）中u 、i 为非关联参考方向，u= — 10i 。

（3） 题1-4图（c ）中u 与电压源的激励电压方向相同 u= 10V. （4） 题1-4图（d ）中u 与电压源的激励电压方向相反 u= — 5V. （5） 题1-4图（e ）中i 与电流源的激励电流方向相同i= 10x 10-3A（6） 题1-4图（f ）中i 与电流源的激励电流方向相反 i= — 10 x 10-3A 1-5试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）元件(b )i 10k'.1□ -- * --- 1 I ----------- O+u -(a )i 10'.1+ u(b )10V+」+CTu(c )10mA10mA+(a )解：题1-5图(a )中流过15V 电压源的2A 电流与激励电压15V 为非关联参考方向，因 此，电压源发出功率 P U 发=15 X 2W=30W ; 2A 电流源的端电压为 U A = (- 5X 2+15) =5V, 此电压与激励电流为关联参考方向，因此，电流源吸收功率 P |吸=5X 2W=10W; 电阻消耗功率 P R =|2R=22X 5W=20W ，电路中P U 发=P |吸+P R 功率平衡。

参考答案：A. B. C. D. 参考答案：A. B. C. D. 参考答案：参考答案：A. B. C. D. 参考答案：参考答案：A. B. C. D.参考答案：9.(单选题)9. 二极管电路如图1-1所示，二极管D1、D2为理想二极管，判断图中二极管工作状态（）。

A. D1和D2都导通B. D1和D2都截止C. D1导通，D2截止D. D1截止，D2导通答题： A. B. C. D. （已提交）参考答案：C问题解析：10.(单选题)10. 二极管电路如图1-2所示，二极管为硅二极管，二极管的工作状态是（）。

A. 正向导通B.反向截止C. 反向击穿D.电流为零答题： A. B. C. D. （已提交）参考答案：A问题解析：A. 电流正常B.电流过大使管子烧坏C. 反向击穿D.电流为零答题： A. B. C. D. （已提交）参考答案：B问题解析：12.(单选题)12. 电路如图1-4所示，二极管是硅管，死区电压是0.7V，电路中的U0值是（）。

A. 20.7VB.19.3VC. 10VD. -10.7V答题： A. B. C. D. （已提交）参考答案：D问题解析：13.(单选题)13.电路如图1-5所示，二极管导通电压UD约为0.7V。

当开关S断开时输出电压UO数值是( )。

A. 18VB. 6.7VC. 6VD. 5.3V答题： A. B. C. D. （已提交）14.(单选题)14.电路如图1-6所示，二极管导通电压UD约为0.7V。

当开关S闭合时输出电压UO数值是( )。

A. 18VB. 12VC. 6.7VD. 5.3V答题： A. B. C. D. （已提交）参考答案：B问题解析：15.(单选题)15.电路如图1-7所示，设二极管均为理想元件，当输入电压时，输出电压最大值是( )。

A. 15VB.10VC. 5VD. -5V答题： A. B. C. D. （已提交）参考答案：C问题解析：16.(单选题)答题： A. B. C. D. （已提交）参考答案：C问题解析：参考答案：A. B. C. D.参考答案：答题： A. B. C. D. （已提交）参考答案：D问题解析：20.(单选题)20.电路如图1-10所示，其中限流电阻R=2KΩ，硅稳压管DZ1、DZ2的稳定电压UZ1、UZ2分别为6V和8V，正向压降为0.7V，动态电阻可以忽略。

第一节电路构成与电路模型本次练习有10题，你已做10题，已提交10题，其中答对9题。

当前页有10题，你已做10题，已提交10题，其中答对9题。

1.分析下列元件符号，（）是电阻元件。

答题： A. B. C. D. （已提交）参考答案：A问题解析：2.分析下列元件符号，（）是电容元件。

答题： A. B. C. D. （已提交）参考答案：B问题解析：3.分析下列元件符号，（）是电感元件。

答题： A. B. C. D. （已提交）参考答案：C问题解析：4.分析下列元件符号，（）是理想电流源。

答题： A. B. C. D. （已提交）参考答案：D问题解析：5.分析下列元件符号，（）是理想电压源。

答题： A. B. C. D. （已提交）参考答案：D问题解析：6.分析下列元件符号，（）是理想电压源答题： A. B. C. D. （已提交）参考答案：D问题解析：7.分析下列元件符号，（）是理想电流源答题： A. B. C. D. （已提交）参考答案：C问题解析：8.在下列电器元件中，（）是不能储存能量的。

A．电阻B．电容C．电感D．电压源答题： A. B. C. D. （已提交）参考答案：A问题解析：9.在下列电器元件中，（）是能储存电场能的。

A．电阻B．电容C．电感D．电压源答题： A. B. C. D. （已提交）参考答案：B问题解析：10.在下列电器元件中，（）是能储存电磁能的。

A．电阻B．电容C．电感D．电压源答题： A. B. C. D. （已提交）参考答案：C11.关联参考方向是指电流的参考方向和电压的参考方向极性（）。

A．一致B．相反C．任意选择D．无关答题： A. B. C. D. （已提交）参考答案：A问题解析：12.在一个5Ω电阻上施加20伏电压，该电阻吸收的功率是（）瓦。

A．4 B．5 C．20 D．80答题： A. B. C. D. （已提交）参考答案：D问题解析：13.已知某段电路在2小时内使用了2千瓦电能量，如果用“度”来表示这段电路所消耗的电能量应为（）。

1.(单选题) 计算元件功率时应注意和的正方向，当和的正方向一致时，计算公式＝，当和的正方向相反时，计算公式＝－，计算结果若＞0表示元件（）功率，表明此元件起（）作用。

A. 吸收，电源B. 发出，电源C. 吸收，负载D. 发出，负载参考答案：C2.(单选题) 额定值为110V，60W的一个白炽灯和额定值为110V，40W的一个白炽灯串联后接到220V的电源上，后果是（）的白炽灯烧坏。

A. 40WB. 60WC. 40W和60WD. 40W或60W参考答案：A3.(单选题) 如图所示电路中，供出功率的电源是（）。

A. 理想电压源B. 理想电流源C. 理想电压源与理想电流源D. 电阻参考答案：A4.(单选题) 如图所示电路，电压源和电流源的功率分别为（）。

A. 12W，－4WB. －12W，4WC. 12W，4WD. －12W，－4W参考答案：B5.(单选题) 如图所示电路中，电压UAB的值为（）。

A. 2VB. 3VC. 1VD.4V参考答案：B6.(单选题) 理想电压源，内阻＝（），理想电流源，内阻＝（）。

A. 0，0B. ∞，∞C. 0，∞D. ∞，0参考答案：C7.(单选题) 如图示电路中，对负载电阻RL而言，点划线框中的电路可用一个等效电源代替，该等效电源是( )。

A.理想电压源B.理想电流源C.不能确定参考答案：A8.(单选题) 在图所示电路中，已知=2V，＝1A。

A、B两点间的电压为（）。

A. 1VB. －1VC. 0D. －2 V参考答案：A9.(单选题) 在图示电路中，电压UAB的值为（）。

A. 2VB. 3VC. 1VD.4V参考答案：B10.(单选题) 电路如图所示， A 点的电位 U A 应为（）。

A.－4VB.－6VC.－10VD. 0V参考答案：A11.(单选题) 如图所示电路中，已知US=12V，IS=2A。

A、B两点间的电压UAB为（）。

A. -6VB. -18VC. 18VD. 6V参考答案：B2.(单选题) 如图所示，6 Ω电阻上流过的电流（）。

电路原理第四版课后练习题含答案介绍电路原理是电工电子工程的基础课程，是理解电子电路，掌握电子技术的必备基础。

电路原理第四版是一本经典的教材。

本文将提供该教材的课后练习题及答案，以供读者学习和练习。

课后练习题第一章电路基本定理1.四个1Ω的电阻分别连在电源的正极和负极，求它们之间的总电阻。

2.两个串联的电容C1=10μF，C2=20μF，两端的电压分别为50V和100V，求总电容。

3.RC电路充电后，电容器电压的夹角为45度，某一时刻电容器电压为6V，充电电阻R=2kΩ，电容C=0.1μF，求该时刻电容充电所经过的时间。

第二章电路简化技术1.简化下列电路：simplify_circuit2.已知电路中R1=3Ω，R2=4Ω，R3=5Ω，求R4使得电路平衡。

第三章交流电路基本理论1.已知某电路中电感为5mH，电容为8μF，电源交流电压为60V，频率为50Hz，求电流的有效值和相位角。

2.有一个平衡电桥电路，其两端分别为220V和200V，电桥中R1=100Ω，R2=50Ω，C1=0.1μF，C2=0.02μF，求电桥平衡时C3和R3的阻值。

答案第一章电路基本定理1.总电阻为4Ω。

2.总电容为6.67μF。

3.电容充电所经过的时间为2.2ms。

第二章电路简化技术1.简化后的电路如下：simplified_circuit2.R4=15Ω。

第三章交流电路基本理论1.电流的有效值为1.202A，相位角为-53.13度。

2.R3=5.52kΩ，C3=0.16μF。

总结本文提供了电路原理第四版课后练习题及答案，供读者学习和练习。

电路原理是电子电路的基本理论，掌握了该理论，才能更好的理解和应用电子电路技术。

同时，也希望本文的内容能对读者有所帮助。

A. B. D. 参考答案：AA． 4A B. 0A C.A. B. C. D. 参考答案：CA. B. D. 参考答案：AA. B. C. D.参考答案：C和的正方向，和和＝－＞A. B. D.参考答案：CA. B. C. D.参考答案：BA. B. D.参考答案：AA. B. C. D. 参考答案：BA. B. C. D. 参考答案：AA. B. C. D. 参考答案：DA. B. C. D. 参考答案：BA. B. C. D. 参考答案：A理想电压源，内阻＝，理想电流源，内阻＝A. B. C. D.参考答案：CA. B. C. D.参考答案：BA. B. C. D.参考答案：AA. B. C. D.参考答案：A＝A. B. C. D.参考答案：CA. B. C. D.参考答案：C如图所示电路中，已知=2V，＝两点间的电压为（A. B. C. D.参考答案：CA.－ 4VB.－ 6VC.－ 10VD. 0VA. B. C. D.参考答案：AA. B. C. D.参考答案：AA. B. C. D.参考答案：A在条支路，个节点的电路，应用支路电流法可列出个独立方程式，A. B. C. D.参考答案：BA. B. D. 参考答案：BA. B. C. D. 参考答案：C为（A. B. D. 参考答案：BA. B. C.A. B. C. D. 参考答案：BA.A. B. D. 参考答案：AA. B. C.A. B. C. D. 参考答案：CA. B. C. D. 参考答案：AA. B. C. D. 参考答案：BA.A. B. D. 参考答案：BA. B. C.A. B. C. D.参考答案：BA.A. B. D.参考答案：AA. 220VB. 311VC. 380VD.A. B. C. D.参考答案：B，当为关联方向时，A. C.A. B. D.参考答案：CA. B. C.A. B. C. D.参考答案：BA.A. B. D.参考答案：BA. B. C.A. B. C. D.参考答案：BA. C.A. B. D.参考答案：CA. C.A. B. D.参考答案：BA.A. B. D.参考答案：C的纯电感两端的电压是则通过A. B. C.A. B. C. D.参考答案：BA. C.A. B. D.参考答案：BA. B. C. D.A. B. C. D.参考答案：C，电流A. B. D.参考答案：C，则电流为（A. B. C. D.参考答案：BA. B. D.参考答案：B感抗串联，接到V电压为（A. VB. VC. VA. B. C. D.参考答案：B总电压与总电流的相位差角A.C.A. B. D.参考答案：BA. C.A. B. D.参考答案：BA. B. D.参考答案：BA. B. D.参考答案：BA. B. D.参考答案：D若＝则＝A. B. C. D.参考答案：BA. B. D.参考答案：CA. B. C. D.参考答案：B，，C=10A. B. D.参考答案：AA. B. C. D.参考答案：BA. B. D.参考答案：CA. B. C. D.参考答案：DA. B. C. D.参考答案：DA. B. C. D.参考答案：BA.1B. 2C. 3D. 4答题： A. B. C. D. （已提交）参考答案：A问题解析：A. B. D.A. B. C. D. 参考答案：AA. B. D. 参考答案：CA. B. C. D. 参考答案：AA. B. D. 参考答案：BA. B. C. D. 参考答案：AA. B. D. 参考答案：CA. B. C. D. 参考答案：BA. B. D. 参考答案：AA. B. D. 参考答案：CA. B. D. 参考答案：CA. B. C. D. 参考答案：DA. B. D. 参考答案：AA. B. C. D. 参考答案：BA. B. D. 参考答案：CA. B. C. D. 参考答案：CA. B. D. 参考答案：DA. B. C. D. 参考答案：CA. B. D. 参考答案：BA. B. D. 参考答案：BA. B. D. 参考答案：AA. B. C. D. 参考答案：BA. B. D. 参考答案：AA. B. C. D. 参考答案：AA. B. C. D. 参考答案：C确定输入电阻A. B. D. 参考答案：BA. B. C. D. 参考答案：CA. B. D.A. B. C. D. 参考答案：AA. B. D. 参考答案：CA. B. C. D. 参考答案：BA. B. D. 参考答案：BA. B. C. D. 参考答案：BA. B. D. 参考答案：AA. B. D. 参考答案：CA. B. D. 参考答案：CA. B. C. D. 参考答案：BA. B. D. 参考答案：CA. B. C. D. 参考答案：AA. B. D. 参考答案：DA. B. C. D. 参考答案：CA. B. C. D. 参考答案：AA. B. D. 参考答案：D在甲乙类功放中，一个电源的互补对称电路中每个管子工作电压与电路中所加电源关系表示正确的是（、 B、 C、 DA. B. C. D.参考答案：BA. B. D.参考答案：CA. B. C. D.参考答案：DA. B. D.参考答案：CA. B. C. D.参考答案：CA. B. C. D. 参考答案：CA. B. D. 参考答案：BA. B. C. D. 参考答案：AA. B. D. 参考答案：AA. B. C. D.A. B. D. 参考答案：AA. B. C. D. 参考答案：AA. B. D. 参考答案：CA. B. C. D. 参考答案：BA. B. D. 参考答案：DA. B. D. 参考答案：AA. B. D. 参考答案：CA. B. C. D. 参考答案：DA. B. D. 参考答案：BA. 和B. 和C. 和D. 和A. B. C. D. 参考答案：BA.C.和A. B. D. 参考答案：C，，，，A. B. C. D.参考答案：AA. C. D.A. B. C. D.参考答案：AA. B. D.参考答案：CA. B. D. 参考答案：BA. B. D. 参考答案：CA. B. C. D. 参考答案：CA. B. D. 参考答案：CA. B. C. D. 参考答案：CA. B. D. 参考答案：BA. B. C. D. 参考答案：A、、、、A. B. D. 参考答案：C正弦波振荡器的振荡频率（角频率），其表达式为（A. B. C. D.A. B. C. D.参考答案：AA. B. C. D.参考答案：B。

第1章电路的基本概念与基本定律1.(单选题) 如图所示电路中，电流实际方向为__A___。

A． e流向d B. d流向e C. 无法确定2.(单选题) 如图所示电路中，电流实际方向是由d流向e，大小为4A，电流I数值为__ C____。

A． 4A B. 0A C. ―4A3.(单选题) 电流与电压为关联参考方向是指A。

A. 电流参考方向与电压降参考方向一致B. 电流参考方向与电压升参考方向一致C. 电流实际方向与电压升实际方向一致D. 电流实际方向与电压降实际方向一致4.(单选题) 下面说法正确的是C。

A．电压源与电流源在电路中都是供能的。

B. 电压源提供能量，电流源吸取能量。

C. 电压源与电流源有时是耗能元件，有时是供能元件。

D. 以上说法都不正确。

5.(单选题) 计算元件功率时应注意和的正方向，当和的正方向一致时，计算公式＝，当和的正方向相反时，计算公式＝－，计算结果若＞0表示元件（吸收）功率，表明此元件起（负载）作用。

CA. 吸收，电源B. 发出，电源C. 吸收，负载D. 发出，负载6.(单选题) 额定值为110V，60W的一个白炽灯和额定值为110V，40W的一个白炽灯串联后接到220V的电源上，后果是（B）的白炽灯烧坏。

A. 40WB. 60WC. 40W和60W7.(单选题) 如图所示电路中，供出功率的电源是（A ）。

A. 理想电压源B. 理想电流源C. 理想电压源与理想电流源8.(单选题) 如图所示电路，电压源和电流源释放的功率分别为（ B ）A. 12W，-4WB.–12W，4WC. 12W，4WD.–12W，-4W9.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路断开时，电路中的电流和电源端电压分为 A 。

A. 0A，3VB. 3A，1VC. 0A，0V10.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路短路时，电路中的电流和电源端电压分为D。

A. 10A，3VB. 3A，1VC. 0A ，0VD. 10A，0V11.(单选题) 电容电压与电流的正确关系式应为（B）。
