基坑止水支护工程专项施工方案

  • 格式：doc
  • 大小：1.71 MB
  • 文档页数：28

前海恒昌科技大厦基坑止水支护工程专项施工方案编制：复核：审批：中铁二局股份有限公司2016年08月目录2016年08月 (1)一、编制依据 (1)二、工程概况 (2)2.1设计范围 (2)2.2.1地质条件 (3)2.2.2地形、地貌 (5)2.2.3地下水概况 (5)2.3支护设计方案 (6)三、施工安排 (6)3.1进度、质量、安全、环境和成本目标 (6)3.2项目管理小组或人员以及确定劳务队伍 (7)3.3施工机械 (7)3.4施工物资的采购：原材料、施工机具 (7)四、施工进度计划 (7)五、施工准备与资源配置计划 (8)5.1施工技术准备 (8)5.2现场准备 (8)5.3劳动力组织计划 (9)5.4施工机械设备计划 (9)六、施工方法及工艺要求 (10)6.1旋喷桩技术要求及施工参数 (10)6.2工艺流程（详见下图） (11)七、施工进度计划保证措施 (16)7.1组织措施 (16)7.2技术措施 (16)7.3信息管理措施 (17)八、质量管理措施 (17)8.1组织保障措施 (17)8.2技术保证措施 (19)九、安全管理保证措施 (20)9.1安全保证组织措施 (20)9.2安全保证技术措施 (22)十、文明施工及环境保护保证措施 (23)10.1成立文明施工及环境保护领导小组 (23)10.2文明施工措施 (23)10.3环境保护措施 (24)十一、降低成本措施 (25)一、编制依据1、现行相关法律法规及技术标准、规范（见后表）；2、《前海恒昌大厦项目09-03-01、09-03-02地块岩土工程勘察》，深圳地质建设工程公司，2015年4月；3、《深圳市前海恒昌项目场地岩土工程勘察》，深圳地质建设工程公司，2014年12月；4、业主提供的相关建筑、结构及周边管线相关图纸；5、本工程范围内的现场条件，工程地质及水文地质等自然条件；6、公司的质量管理手册相关规定；7、我项目部的施工、管理技术水平、机械设备、劳动力资源，本工程的施工特点及类似工程的施工经验；8、我公司现有资源和其它可利用资源。

采用技术标准及法律法规清单二、工程概况2.1设计范围前海恒昌项目位于前海深港合作区第九开发单元03街坊的3块地块，位于前海深港合作区的核心地段，前湾片区北部、桂湾公园南侧。

本单元共划分6个街坊，其中03街坊用地面积7.79公顷，位于第九开发单元西侧中部，前湾二路以北、临海大道以东，听海大道以西，规划地铁9号线以南。

09-03-01号地块面积约9350m2，拟建办公楼高度约150m；09-03-02地块面积约4190m2，地面无建筑物；09-03-03地块建设用地面积6937.45m2，塔楼32层，总高度153m；裙楼分别为3层和6层，总高度16.00m和36.00m。

开挖基坑范围根据地下室外墙外放1.2m确定，开挖面积约19280.5m2，深度16.04~20.03m，支护周长约748m。

本设计采用根据不同地质情况和周边环境，分段确定支护结构，主要为密排灌注桩+旋喷桩截水帷幕+三道内支撑进行。

2.2场地岩土工程条件2.2.1地质条件根据勘察结果，场地分布的地层有：人工填土（Q ml）、第四系全新统海陆交互相沉积层（Q mc）、第四系上更新统冲洪积层（Q al+pl）、第四系残积层（Q el）及燕山期花岗岩层（γ），现将各地层主要特征自上而下分述如下：①人工填土层（Q ml）素填土（层号1-1）：褐灰、褐红色，稍湿～湿，松散～稍密状，由粘性土回填组成，含少量碎石。

该层整个场地共有ZK15、ZK16、ZK20、ZK22～ZK24、ZK31、ZK32、ZK36、ZK38、ZK39、ZK46～ZK50等16个钻孔揭露，层厚1.00～3.00m，层顶埋深0.00m，层顶标高4.64～9.55m。

填石（层号1-2）：灰色，稍湿～湿，稍密状，由碎石、块石、砂砾及粉质粘土组成，填石含量约15%～95%，填石粒径一般5～20cm，最大达40cm。

该层整个场地所有钻孔均有揭露，层厚2.80～15.40m，层顶埋深0.00～3.00m，层顶标高1.64～8.00m。

②第四系全新统海陆交互相沉积层（Q mc）淤泥质土（层号2-1）：褐灰、灰黑色，饱和，软塑状，含少量有机质及贝壳，具腥臭味。

经过前期固结处理。

该层整个场地除了ZK40～ZK42、ZK47及ZK48等5个钻孔未揭露外，其余钻孔均有见及，层厚1.50～6.20m，层顶埋深5.40～11.70m，层顶标高-5.29～-0.42m。

该层进行标准贯入试验36次，击数2.3～3.5击，平均2.8击。

③第四系上更新统冲洪积层（Q al+pl）粉质粘土（层序号3-1）：褐灰、褐黄色，饱和，可塑状，韧性好，干强度高。

该层整个场地所有钻孔均有揭露，层厚0.90～9.30m，层顶埋深10.00～22.00m，层顶标高-13.25～-4.67m。

该层进行标准贯入试验46次，击数5.8～13.8击，平均9.6击。

含有机质中砂（层序号3-2）：灰黑色，饱和，松散～稍密状，砂粒为石英质，次圆～次棱角状，分选性较差，含贝壳碎片。

该层整个场地仅有ZK10、ZK12、ZK13、ZK15、ZK20、ZK21、ZK23、ZK24、ZK29～ZK31、ZK45等12个钻孔揭露，层厚1.50～6.70m，层顶埋深13.40～23.00m，层顶标高-15.20～-8.39m。

该层进行标准贯入试验10次，击数6.6～17.7击，平均13.2击。

粗砂（层序号3-3）：灰黄、灰褐色，饱和，稍密～中密状，砂粒为石英质，次圆～次棱角状，分选性较差。

该层整个场地除了ZK10、ZK15、ZK24等3个钻孔未揭露外，其余钻孔均有见及，层厚0.80～9.50m，层顶埋深13.40～24.50m，层顶标高-15.64～-8.20m。

该层进行标准贯入试验37次，击数9.1～20.0击，平均14.9击。

④第四系残积层（Q el）砂质粘性土（层序号4）：褐红、褐黄色，可塑～硬塑状，由花岗岩风化残积而成，遇水易崩解。

该层整个场地所有钻孔均有揭露，层厚2.00～14.50m，层顶埋深19.00～27.00m，层顶标高-19.27～-13.83m。

该层进行标准贯入试验51次，击数11.9～25.2击，平均17.2击。

⑤燕山期花岗岩层（γ）全风化花岗岩（层序号5-1）：褐黄、褐红色，岩芯呈坚硬土柱状，原岩结构已基本破坏，手捏易碎。

该层整个场地所有钻孔均有揭露，层厚2.00～13.40m，层顶埋深22.30～37.00m，层顶标高-30.79～-17.29m。

该层进行标准贯入试验37次，击数27.3～39.3击，平均32.4击。

强风化花岗岩（层序号5-2）：属极软岩，极破碎，岩体基本质量等级为Ⅴ级。

褐黄、褐红色，岩芯呈半岩半土状，原岩结构大部分已破坏，遇水易软化。

该层整个场地所有钻孔均有揭露，层厚0.70～23.50m，层顶埋深29.00～42.90m，层顶标高-37.88～-21.47m。

该层进行标准贯入试验30次，击数47.6～61.6击，平均54.7击。

中风化花岗岩（层序号5-3）：属较软岩，较破碎，岩体基本质量等级为Ⅳ级。

红褐、灰色，岩芯呈块状～短柱状，原岩结构清晰，裂隙较发育，锤击易碎。

该层整个场地共有ZK4、ZK16～ZK18、ZK24～ZK30、ZK33～ZK37、ZK40～ZK46、ZK50等24个钻孔揭露，层厚2.40～19.20m，层顶埋深33.20～56.50m，层顶标高-51.49～-28.21m。

微风化花岗岩（层序号5-4）：属较硬岩，较完整，岩体基本质量等级为Ⅲ级。

红褐、灰色，岩芯呈短柱状～长柱状，原岩结构清晰，岩质新鲜坚硬，锤击声清。

该层整个场地共有ZK27、ZK33、ZK36、ZK41、ZK43等5个钻孔揭露，层厚1.80～8.00m，层顶埋深46.00～54.40m，层顶标高-47.32～-38.45m。

2.2.2地形、地貌前海合作区位于珠江口东岸，深圳南山半岛西侧，总面积约15km2。

原始地貌为滨海滩涂，位于深圳市南山区前海湾，填海区呈西南东北向的扇形，其范围为月亮湾大道以西，外海堤以东，湖滨西路以南，妈湾大道以北，为人工养殖活动和填海工程改造，现状为平整空地，地形平坦，地表微起伏。

拟建场地位于前海合作区内，原始地貌为滨海滩涂，经人工填海工程改造，现状为平整空地，地形平坦，地表微起伏。

各钻孔孔口标高4.64～9.55m，最大相对高差4.91m。

2.2.3地下水概况本场地地下水主要为第四系孔隙潜水，其中填土(石)的透水性与填料成份有关，碎、块石含量较高地段透水性较强、粘性土含量较高地段透水性较弱，整体为强透水地层；含有机质中砂及粗砂层属强透水层，受上部隔水地层的影响，砂土层中地下水具微承压性；其余第四系地层为弱透水性地层。

其次为基岩裂隙水，其透水性差，属弱透水层。

地下水接受大气降水、人工湖水及海水的补给，与地表水体存在密切的水力联系。

勘察期间测得钻孔中混合稳定水位埋深0.8~7.2m，标高-2.03~4.18m，地下水位年变化幅度约为1~3m。

地下水水位受季节及潮汐作用影响。

综合判断，场地水对混凝土结构具微腐蚀性，对钢筋混凝土结构中钢筋在长期浸水环境下具微腐蚀性、在干湿交替环境下具中腐蚀性。

2.3支护设计方案基坑利用灌注桩和桩间三管旋喷桩形成完整的截水帷幕，防止地下水渗入基坑造成渗流破坏或坑壁坍塌。

考虑地铁基坑已完成其截水帷幕和灌注桩的施工，且其帷幕深度满足我方基坑支护要求，故在基坑的北侧和东侧通过密排三管旋喷桩截断的方式来处理。

本工程场地周边环境复杂，北侧为地铁9号线，东侧为地铁5号线，其它两侧为市政道路，周边环境复杂，破坏后果很严重，因此其支护安全等级为一级。

本基坑支护方案采用密排灌注桩+旋喷桩截水帷幕+三道内支撑。

旋喷桩截水幕墙主要采用三重管旋喷桩、格栅式三管旋喷桩施工。

三、施工安排3.1进度、质量、安全、环境和成本目标1、质量目标：坚持“百年大计，质量第一”的方针，认真贯彻执行国家和建设部有关质量管理法规，以世界先进技术和管理经验为支撑，对建设工程质量实施全过程监控，确保主体工程质量“零缺陷”，竣工工程一次验收合格率100%。

2、安全目标：无人身重伤事故及其以上事故。

无汽车行车责任重大事故。

无等级火警事故和爆炸事故。

无压力容器爆炸事故。

3、工期目标：满足本工程招标文件的工期要求。

4、环境保护、水土保持目标严格按照国家《环境保护法》和《水土保持法》和地方政府有关规定落实环保“三同时”，采取各种工程防护措施，减少工程建设对沿线生态环境的破坏和污染，确保沿线景观不受破坏，江河水质不受污染，植被得到有效保护。

5、文明施工目标在施工生产和生活活动中，加强对施工人员的文明行为教育，做到管理程序化，作业标准化。

合集下载

基坑支护施工方案(一)

基坑支护施工方案(一)

基坑支护施工方案(一)
简介
基坑支护是在地面上开挖形成基坑时，为了防止土体塌方和保证人员和设备安全而采取的支护措施。

本文将介绍基坑支护的施工方案。

设计要求
1.基坑深度为XX米。

2.基坑周边有大型建筑物需要保护。

3.施工期限为XX个月。

4.地质条件为XX。

施工方法
地面准备
1.清理施工现场，确保周围建筑物和道路畅通。

2.绘制基坑支护的设计图纸，明确支护结构和施工工艺。

地下施工
1.使用挖掘机按照设计要求挖掘基坑。

2.定期进行地下水位监测，根据水位情况调整排水设施。

支护结构安装
1.安装支撑结构，包括钢支撑、混凝土支撑等，确保支撑牢固。

2.检查支撑结构的垂直度和平整度，进行必要的调整。

地下水处理
1.进行地下水排泄和处理，避免水压过大影响基坑稳定性。

2.使用排水设备，控制基坑中的水位，确保施工安全。

施工安全
1.施工现场设置安全警示标志和隔离带，保证施工人员和周围群众的安
全。

2.定期进行安全会议，加强施工人员的安全意识，确保施工过程中无事
故发生。

施工质量控制
1.对支护结构的安装进行质量检查，确保结构牢固。

2.定期进行施工过程的检查，及时发现并解决问题。

总结
基坑支护施工是一个复杂的过程，需要严格按照设计要求和安全标准进行施工。

只有在保证质量和安全的前提下，才能顺利完成基坑支护工程。

希望通过本文的介绍，能为基坑支护施工提供一定的参考和借鉴。

雨水池基坑支护专项方案

雨水池基坑支护专项方案

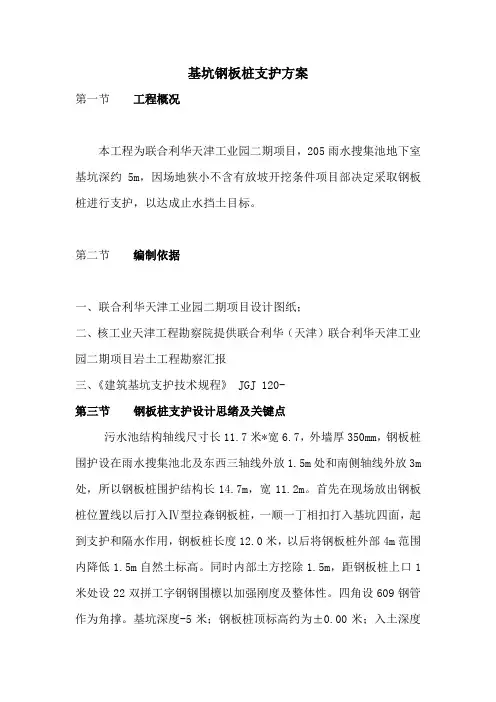

基坑钢板桩支护方案第一节工程概况本工程为联合利华天津工业园二期项目，205雨水搜集池地下室基坑深约5m，因场地狭小不含有放坡开挖条件项目部决定采取钢板桩进行支护，以达成止水挡土目标。
