支护基坑专项施工方案

范文 范例 指导 学习

word版本整理分享

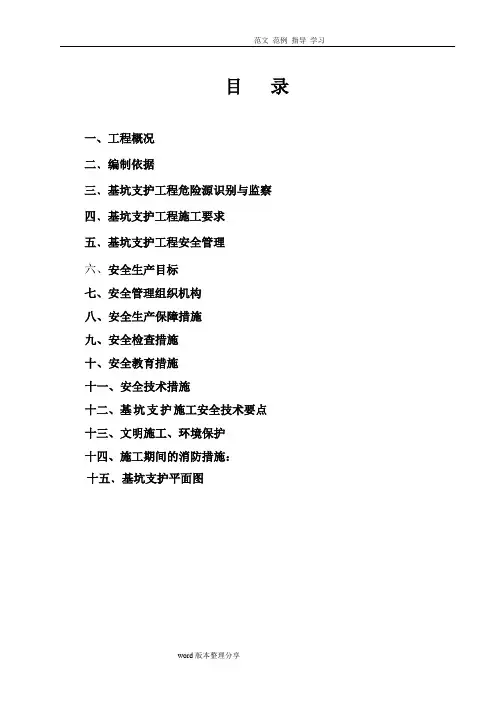

目 录

一、工程概况

二﹑编制依据

三﹑基坑支护工程危险源识别与监察

四﹑基坑支护工程施工要求

五﹑基坑支护工程安全管理

六、安全生产目标

七、安全管理组织机构

八、安全生产保障措施

九、安全检查措施

十、安全教育措施

十一、安全技术措施

十二、基坑支护施工安全技术要点

十三、文明施工、环境保护

十四、施工期间的消防措施：

十五﹑基坑支护平面图

范文 范例 指导 学习

word版本整理分享 一、工程概况

工程名称：赤峰山金银铅有限公司10万吨/年电铅项目熔炼主系统土建工程

建设地点：内蒙古自治区赤峰市巴林左旗凤凰山工业园区

二﹑编制依据

（1）、《建筑基坑支护技术规范》JGJ120-99；及乐清湾产权式酒店基坑支护设计图纸

（2）、《混凝土结构设计规范》GBS0010-2002；

（3）、建（构）筑物设计文件、地质报告；地质勘察院现场勘查报告

（4）、地下管线，周边建筑物等情况调查报告；

（5）、本工程施工组织设计及相关文件。

（6）、《建筑基坑工程监测技术规范》(GB50497-2009)

（7）《建筑边坡工程技术规范》（GB50330-2002）

（8）《建设地基处理技术规范》（JGJ79-2002）

（9）《建筑地基基础工程施工质量验收规范》（GB50202-2002）

（10）《建筑工程施工质量验收统一标准》（GB50300-2001）

三﹑基坑支护工程危险源识别与监察

1、基坑支护工程事故类型

（1）、与挡土墙结构有关的事故；

（2）、挡土结构施工不良。挡土结构异常变形；

基坑支护专项施工方案与技术措施

1 基坑工程施工概况

序号 内容

1 按照文件提供的施工图纸，综合坑深、周边环境、造价、工期等因素后确定 基坑支护方式为：排桩冠梁顶至自然地面的基坑支护主要以为土钉墙为准，其中

01 标段基坑支护采用排桩+锚索的支护形式。本支护方案为临时性措施，使用年 限为 18 个月。

2 剖面概况：

采用排桩+锚索支护方式。基坑深度约为 10.2m，基坑安全等级为一级。桩长： 13m；混凝土等级：C30；桩径：0.6m；桩间距：1.2m。旋喷桩桩长 14m；混凝 土等级：C30；桩径：0.6m。

3

2 土钉墙施工方案

1 施工准备 序号 工艺 内容

1

技术准备 1）技术准备:熟悉、审查施工图纸和施工方案。

2）技术交底:组织工人学习方案，对关键部位进行指导把 关。

2 劳动组织准备 组织劳动力进场，做好施工人员入场教育等工作，特殊工 种应持证上岗。

3 材料、机械准备 根据相关的设计图纸和施工方案，编制详细的材料、机械 设备需要量计划;组织材料和机械设备按计划进场。

4 施工场外协调 对外协调交通、环卫、市容的关系，确保现场正常施工。

2 施工流程

3 施工工艺

序号 工艺 内容

1 分层分段开挖 具体措施详见土方开挖施工方案

2

修整坡面 1）机械开挖后，组织作业人员进行人工修坡。施工员根据现

场开挖高度，计算出基坑顶边线与“底边线”的距离 b，从 基坑顶垂线锤来指导人工修坡。

2）人工修坡时，用铁锨将多余的土铲掉，如遇边坡有少量超

挖，应填土补平，做到边坡平整顺直，平整度允许偏差控制 在±20mm 以内，同时应清理掉坡面的虚土。

3）混凝土面层养护时间大于 2 天后方可下层土方开挖；预应

力锚杆处需要施加完预应力后方可进行下层土方开挖。进行 下层土方开挖时，可用如上垂线法控制放坡。

3 土钉制作 1）钢筋加工人员根据技术交底的要求，及时与项目部管理人

序号 工艺 内容

土钉墙基坑支护专项施工方案

一、基坑支护的概述

基坑支护是在基坑开挖过程中，为了保证开挖面稳定、防止土体崩落而采取的一系列施工措施。基坑支护的主要目的是保证基坑的周边环境安全，防止开挖面崩塌对周边建筑物和地下管线的损坏，确保施工过程的顺利进行。

二、基坑支护的施工方案

（一）基坑开挖前期准备工作

1.撤离周边建筑物和地下管线，并做好保护措施。

2.疏通附近排水管道，确保排水条件良好。

3.与相关部门协商，制定相应的交通管制方案，确保施工安全。

（二）基坑支护材料的选择

1.根据基坑周边土壤的性质和水位情况，选择合适的支护材料。常用的基坑支护材料有桩与土梁结构、钢支撑结构、钢筋网格等。

2.根据设计要求，选择合适的支护参数，保证支护结构的稳定可靠。

（三）基坑支护的具体施工方案

1.确定基坑开挖的顺序和深度，根据土质情况和水位掌握合理的开挖速度。

2.基坑开挖过程中，及时进行排水处理，保持基坑内的排水通畅，避免水位过高对支护造成影响。 3.根据设计要求，选择合适的支撑结构进行施工。在施工过程中，要做好支撑结构的检查和维护工作，及时处理问题。

4.采用合适的土壤处理措施，确保开挖面的稳定，并进行必要的加固处理。

（四）基坑支护的安全措施

1.对施工人员进行培训，提高其对基坑支护施工的认识和安全意识。

2.布置合理的安全警示标志，保护施工现场的安全。

3.配备必要的安全设备，如安全帽、安全绳等，确保施工人员的人身安全。

4.加强现场的监督和管理，定期检查支护结构的安全状况，及时处理问题。

三、基坑支护的质量控制

1.对基坑支护材料进行验收，确保其符合设计要求。

2.进行施工前的试验，如静力触探、孔隙水压力测量等，了解周边土质情况和水位状况。

3.按照设计要求进行施工，严格控制施工质量，确保支护结构的稳定可靠。

4.定期进行施工质量检查，及时处理发现的问题，保证施工质量。

四、基坑支护施工的环境保护措施

一、编制依据

1. 《建筑深基坑工程施工安全技术规范》；

2. 地质工程勘察院编制的《岩土工程勘察报告》；

3. 勘察工程有限责任公司设计的《大厦基坑支护工程》施工图纸；

4. 建设部、标准化协会颁发的有关施工规范、工艺标准、质量验收标准。

二、工程概况

1. 项目简介：本工程为某大厦基坑支护工程，基坑开挖深度约10米，面积约为5000平方米。

2. 基坑支护工程概况：采用钢板桩支护，设置内支撑系统，确保基坑施工安全。

3. 支护结构设计概况：钢板桩采用拉森SP-钢板桩，长9米，宽度0.4米；内支撑采用I25型钢，支撑间距为3米，双层。

4. 基坑周边建筑及地下管线情况：周边无重要建筑物及地下管线。

5. 场地工程地质条件：土层主要为粘土和砂土，地基承载力较好。

三、施工部署及管理目标

1. 施工分项：基坑支护、土方开挖、内支撑安装、基坑排水等。

2. 施工总体部署：按照施工顺序、施工方法、施工进度、质量要求、安全措施等，确保工程顺利进行。

3. 基坑排水措施：采用集水井、排水沟、水泵等设备，确保基坑内积水及时排出。

4. 施工管理与组织机构：成立项目组，明确各岗位职责，确保施工管理有序进行。

5. 管理目标：确保工程质量和安全，按期完成施工任务。

四、施工方案

1. 施工顺序：首先进行基坑支护，然后进行土方开挖，接着安装内支撑，最后进行基坑排水。

2. 各主要施工工序的施工方法：

a. 基坑支护：采用钢板桩围护，先施工钢板桩，然后进行基坑降水。 b. 土方开挖：采用挖掘机进行开挖，确保开挖深度和宽度符合设计要求。

c. 内支撑安装：在内支撑位置安装I25型钢支撑，确保支撑间距和强度满足要求。

d. 基坑排水：设置集水井、排水沟、水泵等设备，确保基坑内积水及时排出。

五、安全保证措施

1. 安全生产管理目标及组织体系：建立健全安全生产责任制，明确各级人员的安全职责。

2. 安全控制及安全交底：对施工人员进行安全教育培训，确保施工人员掌握安全操作规程。
