可编辑修改精选全文完整版化工仪表基础知识培训课件欢迎大家来参加本次关于化工仪表基础知识的培训课程，本课程将涵盖仪表的基本概念、常用仪表的工作原理、仪表的安装及维护方法、仪表的选型及其它相关知识点。

一、仪表的基本概念仪表是一种用于测量物理量的仪器，它根据测量的物理量的情况，给出数值和合理的结论。

化工仪表是指用于化学或化工过程中测量物理量的仪表，用于检测化学或者化工中的温度、压力、流量、液位等过程变量。

二、常用仪表的原理1、温度仪表：温度仪表是根据温度变化影响电阻值变化原理来测量温度的，可以使用热电阻、热电偶等。

2、压力仪表：压力仪表是根据压力变化影响某种物质的物理量变化原理来测量压力的，如压力变送器、压力开关等。

3、流量仪表：流量仪表是根据流体流量对某种物质物理量所产生的变化原理来测量流量的，如转子流量计、电磁流量计等。

4、液位仪表：液位仪表是根据液体液位高低影响某种物质物理量变化原理来测量液位高度，如液位变送器、液位开关、液位检测传感器等。

三、仪表的安装及维护1、仪表安装需要按照本公司的《安装调试说明书》来进行，确保仪表的安装准确，运行稳定，防止仪表因安装不当产生变形而影响测量精度。

2、完成仪表安装后，应给予仪表进行调试，确保仪表的准确度符合要求。

3、仪表需定期检查，检查仪表的设定值是否正确，仪表的外壳是否完好，仪表的工作是否正常。

四、仪表的选型1、在选用仪表时，应根据工况的不同，结合实际情况，选择最适合的仪表，以确保所用仪表能满足安装要求，准确满足测量需求。

2、在选用仪表时，还应考虑仪表的精度等级、防护等级等技术参数，确保仪表的准确度和使用寿命可以满足工况需求。

3、要针对某种仪表，熟悉仪表选型等方面的基本知识，了解仪表的型号及技术参数，便于实际应用中的选型。

五、其他相关知识点1、仪表使用中应注意仪表的环境温度及湿度，以确保仪表的正常运行。

2、仪表使用中应避免对仪表产生振动或撞击，以防止仪表的准确度受损。

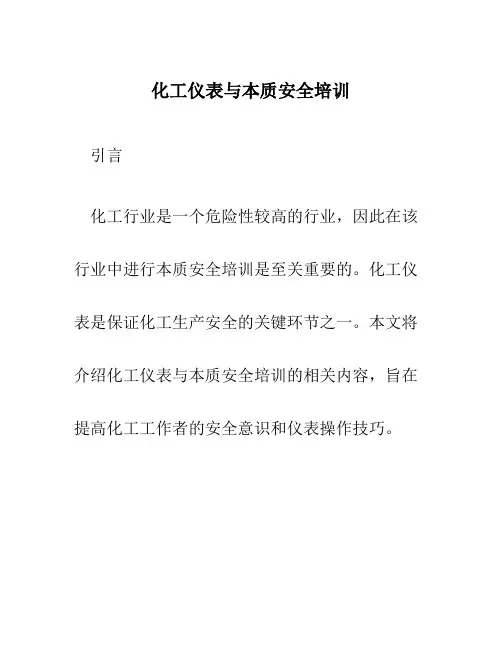

化工仪表与本质安全培训引言化工行业是一个危险性较高的行业，因此在该行业中进行本质安全培训是至关重要的。

化工仪表是保证化工生产安全的关键环节之一。

本文将介绍化工仪表与本质安全培训的相关内容，旨在提高化工工作者的安全意识和仪表操作技巧。

仪表基础知识了解化工仪表的基础知识是进行本质安全培训的前提。

化工仪表主要包括以下几个方面：温度仪表温度仪表用于测量和监控化工过程中的温度。

常见的温度仪表包括温度计、热电偶和红外线温度计等。

在使用温度仪表时，需要了解其使用方法、工作原理以及维护保养等知识。

压力仪表用于测量和监控化工过程中的压力。

常见的压力仪表包括压力表、压力变送器和压力开关等。

在使用压力仪表时，需要了解其量程、精度、使用环境等参数，并且需要定期进行校准。

流量仪表流量仪表用于测量和监控化工过程中的流体流量。

常见的流量仪表包括流量计、涡轮流量计和流量变送器等。

在使用流量仪表时，需要了解其适用范围、脉冲输出方式以及安装要求等知识。

液位仪表用于测量和监控化工过程中的液位。

常见的液位仪表包括液位计、浮子液位计和超声波液位计等。

在使用液位仪表时，需要了解其测量原理、安装方式以及维护养护等知识。

本质安全培训本质安全培训是化工行业中必不可少的一环。

通过本质安全培训，可以提高化工工作者的安全意识和应急处理能力，减少事故发生的可能性。

安全意识培训安全意识培训是本质安全培训的基础。

通过安全意识培训，化工工作者可以了解化工行业的安全风险和预防措施，学习正确使用化工仪表的方法，提高对安全事故的识别和应对能力。

操作规程培训化工仪表的正确操作是保证化工生产安全的前提。

在操作规程培训中，化工工作者将学习化工仪表的操作流程、注意事项和常见故障处理方法，以确保仪表的正常运行和安全使用。

应急处理培训在实际工作中，化工工作者可能会遇到突发情况和事故。

应急处理培训将教授化工工作者正确的应急处理步骤和方法，以保障人身安全和化工设备的正常运行。

培训实施与评估本质安全培训的实施与评估是培训效果的重要保证。

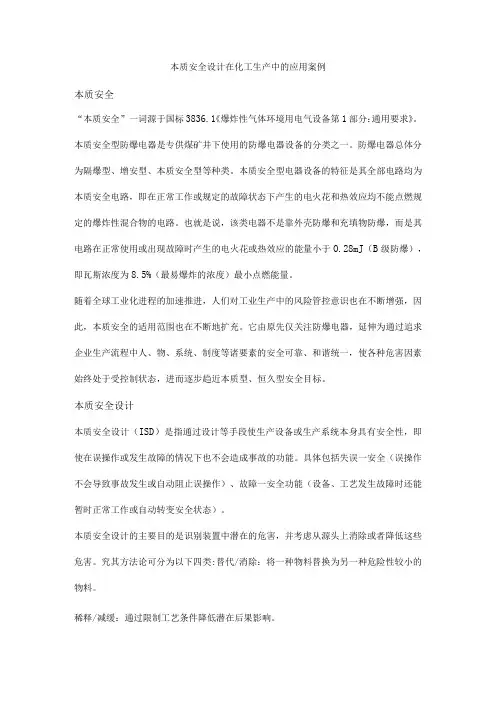

本质安全设计在化工生产中的应用案例本质安全“本质安全”一词源于国标3836.1《爆炸性气体环境用电气设备第1部分：通用要求》。

本质安全型防爆电器是专供煤矿井下使用的防爆电器设备的分类之一。

防爆电器总体分为隔爆型、增安型、本质安全型等种类。

本质安全型电器设备的特征是其全部电路均为本质安全电路，即在正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性混合物的电路。

也就是说，该类电器不是靠外壳防爆和充填物防爆，而是其电路在正常使用或出现故障时产生的电火花或热效应的能量小于O.28mJ（B级防爆），即瓦斯浓度为8.5%（最易爆炸的浓度）最小点燃能量。

随着全球工业化进程的加速推进，人们对工业生产中的风险管控意识也在不断增强，因此，本质安全的适用范围也在不断地扩充。

它由原先仅关注防爆电器，延伸为通过追求企业生产流程中人、物、系统、制度等诸要素的安全可靠、和谐统一，使各种危害因素始终处于受控制状态，进而逐步趋近本质型、恒久型安全目标。

本质安全设计本质安全设计（ISD）是指通过设计等手段使生产设备或生产系统本身具有安全性，即使在误操作或发生故障的情况下也不会造成事故的功能。

具体包括失误一安全（误操作不会导致事故发生或自动阻止误操作）、故障一安全功能（设备、工艺发生故障时还能暂时正常工作或自动转变安全状态）。

本质安全设计的主要目的是识别装置中潜在的危害，并考虑从源头上消除或者降低这些危害。

究其方法论可分为以下四类:替代/消除：将一种物料替换为另一种危险性较小的物料。

稀释/减缓：通过限制工艺条件降低潜在后果影响。

最小化：减少有害物料的数量。

简化/限制：通过合理设计而不是增加额外的设备或功能来处理问题。

只有在必要的情况下才考虑使用复杂的程序，尽量减少操作、维护错误。

control1行政控制Personalprotective，崎婶•”够t个人防护用品图1接下来我们从工艺流程设计和自动化仪表设计两个方面，各引用一个案例来进一步说明本质安全设计在实际化工生产中的实际应用。
