工仪表及自动化 (自制课后答案终极版)1.什么是化工仪表与自动化？它有什么重要意义？答： 化工自动化是化工、 炼油、 食品、 轻工等化工类型生产过程自动化的简称。
在化工设备上， 配备上一些自动化装置， 代替操作人员的部份直接劳动， 使生产在不同程度上自动地进行， 这 种用自动化装置来管理化工生产过程的方法，称为化工自动化。
它的重要意义如下加快生产速度、降低生产成本、提高产品产量和质量。
减轻劳动强度、改善劳动条件。
能够保证生产安全，防止事故发生或者扩大，达到延长设备使用寿命，提高设备利用率、保障人 身安全的目的。
生产过程自动化的实现， 能根本改变劳动方式， 提高工人文化技术水平， 以适应当代信息技术 革命和信息产业革命的需要。
2.化工自动化主要包括哪些内容？答： ①自动检测系统， 利用各种仪表对生产过程中主要工艺参数进行测量、 指示或者记录的部份 ②自动信号和联锁保护系统， 对某些关键性参数设有自动信号联锁保护装置， 是生产过程中的 一种安全装置③自动控制及自动开停车系统 自动控制系统可以根据预先规定的步骤自动地对生产设备进行 某种周期性操作。
自动开停车系统可以按照预先规定好的步骤,将生产过程自动地投入运行或者 自动停车。
④自动控制系统 对生产中某些关键性参数进行自动控制 ,使它们在受到外界干扰的影响而偏 离正常状态时,能自动地调回到规定的数值范围内。
3.闭环控制系统与开环控制系统有什么不同？答；开环控制系统不能自动地觉察被控变量的变化情况， 也不能判断控制变量的校正作用是否 适合实际需要。
也就是最本质的区别是闭环控制系统有负反馈。
开环系统中， 被控变量是不反 馈到输入端的。
闭环控制系统可以及时了解被控对象的情况， 有针对性的根据被控变量的变化 情况而改变控制作用的大小和方向，从而使系统的工作状态始终等于或者接近与所希翼的状态。
4. 自动控制系统主要由哪些环节组成？ 答：主要由测量与变送器 、自动控制器、执行器、被控对象组成。
《化工仪表及自动化》课程标准一、课程基本信息1.课程名称：化工仪表及自动化2.课程编码：3.适用专业：应用化工技术、煤化工技术4.课程学时：345.所属教学单位：化工学院二、课程性质与定位本课程是应用化工技术专业的专业基础课程，属于必修课程。
在整个专业人才培养方案中起到重要的基础和支撑作用，是帮助学生掌握生产工艺及设备控制操作的基础。
该课程从自动控制系统的基本概念入手，讲述自动控制系统的各个基本环节，包括被控对象、测量元件及变送器、显示仪表、自动控制仪表、执行器等；最后结合化工生产过程讲述几种典型常用仪表的使用与安装。
通过对本门课程的学习，应能了解化工仪表及自动控制的基本知识，理解自动控制系统的组成、基本原理及各环节的作用；能根据工艺要求，能了解化工对象的基本特性及其对控制过程的影响；能了解基本控制规律及其控制其参数与被控过程的控制质量之间的关系；能了解主要工艺参数（温度、压力、流量及物位）的基本测量方法和仪表的工作原理及其特点；在生产控制、管理和调度中，能正确地选用和使用常用的测量仪表和控制装置，使它们充分发挥作用；能在生产开停过程中，初步掌握自动控制系统的投运及控制器的参数整定；能在自动控制系统运行过程中，发现和分析出现的一些问题和现象，以便提出正确的解决方法。
通过本门课程及其先修课程的学习，取得化工总控工以及燃料检验工的相应技能证书，具备从事应用化工技术职业岗位的基本职业能力。
三、课程目标四、课程内容及学习任务设计1.课程整体设计五、考核与评价六、教学实施条件1.教学团队配备专兼职教师5人，其中双师型教师3 名，企业兼职教师2名，职称结构合理，分别负责依托校内实训室的理论实践教学，以及依托企业的实际工程案例教学，互补性强。
2.实践教学条件本课程采用“教、学、做”一体的教学方式，因此教室也是实训室，要求具有常用传感器、相应电子元件，电源、检测设备、并能容纳40人同时学习和实训的场地。
3.教材及主要参考文献高职高专规划教材《化工仪表及自动化》（第三版，厉玉鸣主编）4.其他条件《化工仪表及自动化》网络课程资源，包括电子教案、课件、部分教学视频、案例库、习题库等相关参考资料。
《化工仪表及自动化》第五版厉玉鸣主编习题与思考题答案山东轻工业学院化学与制药过程学院应用化工技术专业叶宝庆第一章自动控制系统基本概念1.什么是化工自动化？它有什么重要意义？答:在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工自动化，能加快生产速度、降低生产成本、提高产品产量和质量、减轻劳动强度、保证生产安全，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2.化工自动化主要包括哪些内容？答:化工生产过程自动化，一般包括自动检测、自动操纵、自动保护和自动控制等方面的内容。
3.闭环控制系统与开环控制系统有什么不同？答：自动控制系统按其基本结构形式可分为闭环自动控制系统和开环自动控制系统。
闭环自动控制是指控制器与被控对象之间既有顺向控制又有反向联系的自动控制。
如图1-1 ( a)即是一个闭环自动控制。
图中控制器接受检测元件及变送器送来的测量信号，并与设定值相比较得到偏差信号，再根据偏差的大小和方向，调整蒸汽阀门的开度，改变蒸汽流量，使热物料出口温度回到设定值上。
从图1-1, (b)所示的控制系统方块图可以清楚看出，操纵变量(蒸汽流量)通过被控对象去影响被控变量，而被控变量又通过自动控制装置去影响操纵变量。
从信号传递关系上看，构成了一个闭合回路（a）（b）图1-1 闭环自动控制基本结构开环控制系统是指控制器与被控对象之间只有顺向控制而没有反向联系的自动控制系统。
即操纵变量通过被控对象去影响被控变量，但被控变量并不通过自动控制装置去影响操纵变量。
从信号传递关系上看，未构成闭合回路。
开环控制系统分为两种，一种按设定值进行控制，如图1-2 (a)所示。
这种控制方式的操纵变量(蒸汽流量)与设定值保持一定的函数关系，当设定值变化时，操纵变量随其变化进而改变被控变量。
另一种是按扰动进行控制，即所谓前馈控制系统，如图1-2 (b)所示。

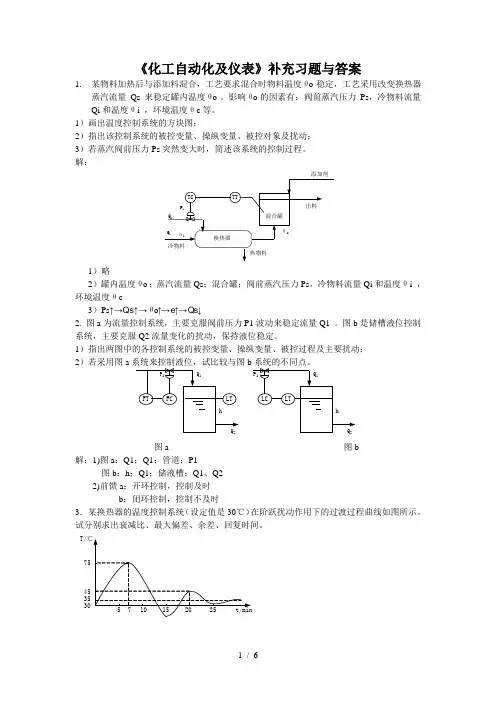

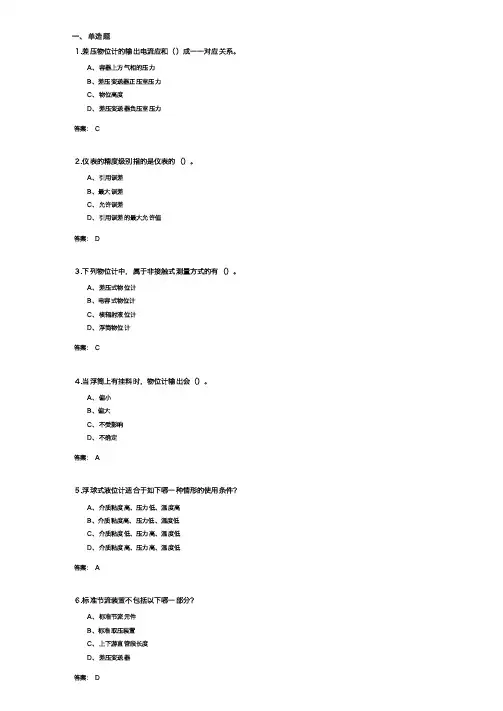

《化工自动化及仪表》补充习题与答案1. 某物料加热后与添加料混合，工艺要求混合时物料温度θo 稳定，工艺采用改变换热器蒸汽流量Qs 来稳定罐内温度θo 。
影响θo 的因素有：阀前蒸汽压力Ps ，冷物料流量Qi 和温度θi ，环境温度θc 等。
1）画出温度控制系统的方块图；2）指出该控制系统的被控变量、操纵变量、被控对象及扰动； 3）若蒸汽阀前压力Ps 突然变大时，简述该系统的控制过程。
解：添加剂1）略2）罐内温度θo ；蒸汽流量Qs ；混合罐；阀前蒸汽压力Ps ，冷物料流量Qi 和温度θi ，环境温度θc3）Ps ↑→Qs ↑→θo ↑→ e ↑→ Qs ↓2. 图a 为流量控制系统，主要克服阀前压力P1波动来稳定流量Q1。
图b 是储槽液位控制系统，主要克服Q2流量变化的扰动，保持液位稳定。
1）指出两图中的各控制系统的被控变量、操纵变量、被控过程及主要扰动； 2）若采用图a图a 图b解：1)图a ：Q1；Q1；管道；P1图b ：h ；Q1；储液槽；Q1、Q22)前馈a ：开环控制，控制及时 b ：闭环控制，控制不及时 3．某换热器的温度控制系统（设定值是30℃）在阶跃扰动作用下的过渡过程曲线如图所示。
试分别求出衰减比、最大偏差、余差、回复时间。
30354575T/解：1）n='B B =35453575--=4 2）|e max |=|B+C |=B-r=75-30=453）e （∞）=r-y （∞）=30-35=-5 4）估测：32min4. 已知某换热器被控变量是出口温度θ，操纵变量是蒸汽流量Q 。
在蒸汽流量作阶跃变化时，出口温度响应曲线如图所示。
该过程通常可以近似作为一阶滞后环节来处理。
试估算该控制通道的特性参数K 、T 、τ。
4043解：1）放大系数=100-11040-43=0.32）时间常数的θ所对应的时间）3）纯滞后τ=1min5. 如果用K 热电偶测量温度，其仪表指示值是600℃，而冷端温度是65℃，则实际温度是665℃，对不对？若不对，正确值应为多少，为什么？ 解答：不对。

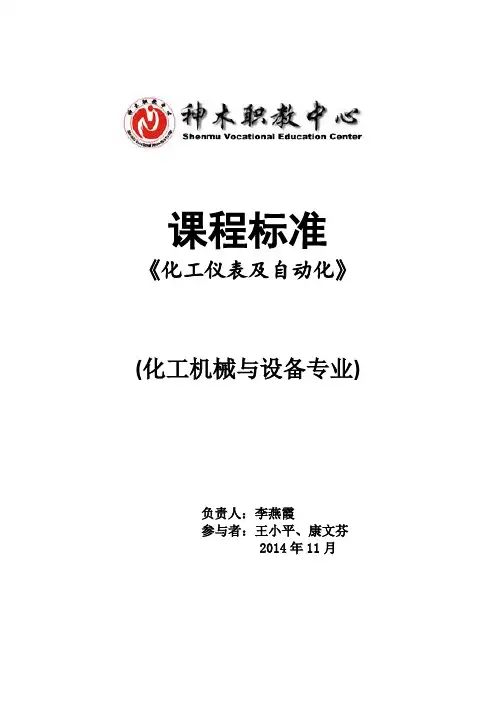

课程标准《化工仪表及自动化》(化工机械与设备专业)负责人：李燕霞参与者：王小平、康文芬 2014年11月《化工仪表及自动化》课程标准【总学时】80【总学分】4【开设学期及周学时分配】第四学期，每周4学时【适用专业】化工机械与设备【教材】《化工仪表及自动化》（第三版），乐建波主编一、课程性质和任务1、课程性质本课程是我校化工机械与设备专业的核心课程与训练项目之一,是具体体现和实现本专业人才培养目标的重要课程之一。
