【大学课件】化工仪表及自动化

化工仪表及自动化资料ppt课件目录CATALOGUE•化工仪表概述•化工仪表的基本原理•化工仪表的选型与安装•化工自动化概述•化工仪表与自动化的关系•化工仪表及自动化的应用案例01CATALOGUE化工仪表概述用于测量、显示、记录和控制工业生产过程中各种工艺参数的装置或系统。

仪表的定义温度仪表、压力仪表、流量仪表、物位仪表等。

按测量对象分类机械式仪表、电子式仪表、智能式仪表等。

按工作原理分类实验室仪表、工业用仪表、过程控制仪表等。

按使用场合分类仪表的定义与分类高精度测量化工生产对工艺参数的精度要求较高，因此化工仪表需要具备高精度测量的能力。

宽测量范围化工生产过程中工艺参数的变化范围较大，要求化工仪表具有较宽的测量范围。

•高可靠性：化工生产环境恶劣，要求化工仪表能够在高温、高压、腐蚀等环境下稳定工作。

测量工艺参数实时测量并显示生产过程中的温度、压力、流量、物位等工艺参数。

控制生产过程根据工艺要求，通过控制阀等执行机构对生产过程进行自动控制。

保障生产安全及时发现并处理生产过程中的异常情况，保障生产安全。

化工仪表的发展历程早期阶段以机械式仪表为主，如弹簧管压力表、浮子流量计等。

这些仪表结构简单，但精度较低，功能单一。

电子化阶段随着电子技术的发展，电子式仪表逐渐取代机械式仪表。

电子式仪表具有更高的精度和更多的功能，如数字显示、远程传输等。

智能化阶段近年来，随着计算机技术和人工智能技术的发展，智能式仪表开始得到广泛应用。

智能式仪表具有自学习、自适应、自诊断等功能，能够进一步提高生产过程的自动化水平和生产效率。

02CATALOGUE化工仪表的基本原理利用弹性元件受压变形的原理，将压力转换为位移或应变进行测量。

压力测量温度测量流量测量物位测量基于热电偶、热电阻等测温元件，将温度转换为电信号进行测量。

通过测量流体流过管道截面的面积和流速，计算得到流量值。

利用浮力、静压等原理，检测容器内液体或固体的位置高度。

测量原理传输原理模拟信号传输将测量信号转换为标准模拟信号（如4-20mA），通过电缆进行传输。

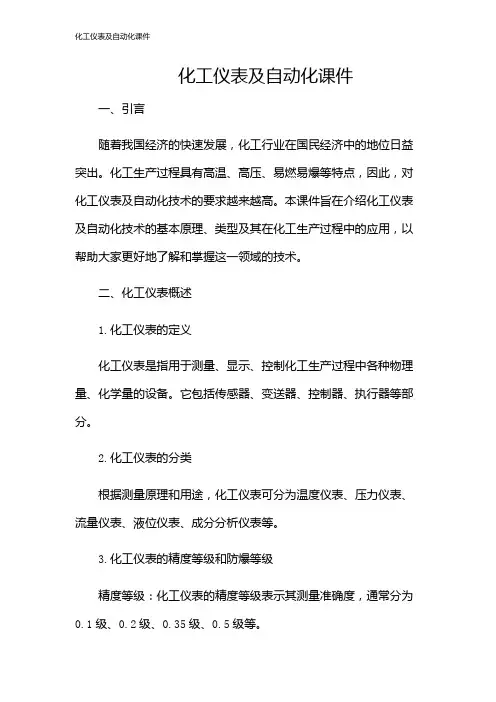

化工仪表及自动化课件一、引言随着我国经济的快速发展，化工行业在国民经济中的地位日益突出。

化工生产过程具有高温、高压、易燃易爆等特点，因此，对化工仪表及自动化技术的要求越来越高。

本课件旨在介绍化工仪表及自动化技术的基本原理、类型及其在化工生产过程中的应用，以帮助大家更好地了解和掌握这一领域的技术。

二、化工仪表概述1.化工仪表的定义化工仪表是指用于测量、显示、控制化工生产过程中各种物理量、化学量的设备。

它包括传感器、变送器、控制器、执行器等部分。

2.化工仪表的分类根据测量原理和用途，化工仪表可分为温度仪表、压力仪表、流量仪表、液位仪表、成分分析仪表等。

3.化工仪表的精度等级和防爆等级精度等级：化工仪表的精度等级表示其测量准确度，通常分为0.1级、0.2级、0.35级、0.5级等。

防爆等级：化工生产过程中存在易燃易爆气体，化工仪表需要具备相应的防爆等级，以确保生产安全。

三、自动化控制系统1.自动化控制系统的概念自动化控制系统是指利用自动化装置、仪表和计算机等技术，对化工生产过程进行自动监测、调节和控制，以实现生产过程的优化和安全稳定运行。

2.自动化控制系统的组成自动化控制系统通常由检测仪表、控制仪表、执行器、计算机等组成。

3.自动化控制系统的类型（1）手动控制系统：由操作人员手动调节控制仪表，实现对生产过程的控制。

（2）自动控制系统：根据预设的程序和参数，自动调节控制仪表，实现对生产过程的控制。

（3）综合控制系统：将手动控制和自动控制相结合，实现更高效、更灵活的生产过程控制。

四、化工仪表及自动化技术在化工生产过程中的应用1.温度控制在化工生产过程中，温度是一个重要的参数。

通过安装温度仪表，可以实时监测反应釜、换热器等设备的温度，并通过自动控制系统调节加热或冷却装置，使温度保持在合适的范围内。

2.压力控制化工生产过程中，压力过高或过低都会影响产品质量和设备安全。

通过安装压力仪表，可以实时监测反应釜、压缩机等设备的压力，并通过自动控制系统调节阀门、泵等设备，保持压力稳定。
