15D505《古建筑防雷设计与安装》图集介绍
胡登峰;厉守生;汪浩
【期刊名称】《建筑电气》
【年(卷),期】2017(036)002
【摘要】通过简要介绍15D505《古建筑防雷设计与安装》图集的主要内容,说明在实际工程中如何利用图集进行古建筑工程设计和施工.
【总页数】6页(P19-24)
【作者】胡登峰;厉守生;汪浩
【作者单位】中国建筑科学研究院,北京市 100013;中国建筑科学研究院,北京市100013;中国建筑标准设计研究院有限公司,北京市100048
【正文语种】中文
【中图分类】TU895
【相关文献】
1.《非金属风管制作与安装》国家标准图集的介绍 [J], 张兢
2.图集15D503《利用建筑物金属体做防雷及接地装置安装》介绍 [J], 林维勇;徐玲献
3.对15D505《古建筑防雷设计与安装》的修正建议 [J], 赵慧琴;关象石
4.《燃气红外线辐射供暖系统设计选用及施工安装》国家标准图集介绍 [J], 罗继杰;戴海洋
5.《热水机组选用与安装》国标图集介绍 [J], 曲申酉;肖睿书;杨自雄
因版权原因，仅展示原文概要，查看原文内容请购买。

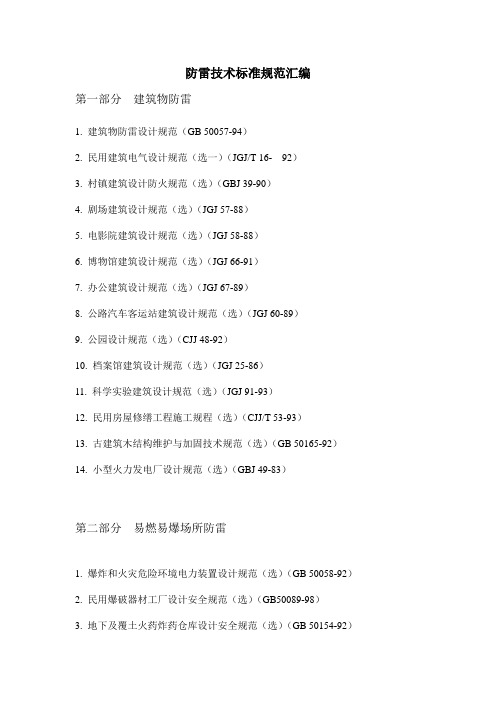

防雷技术标准规范汇编第一部分建筑物防雷1. 建筑物防雷设计规范（GB 50057-94）2. 民用建筑电气设计规范（选一）（JGJ/T 16-92）3. 村镇建筑设计防火规范（选）（GBJ 39-90）4. 剧场建筑设计规范（选）（JGJ 57-88）5. 电影院建筑设计规范（选）（JGJ 58-88）6. 博物馆建筑设计规范（选）（JGJ 66-91）7. 办公建筑设计规范（选）（JGJ 67-89）8. 公路汽车客运站建筑设计规范（选）（JGJ 60-89）9. 公园设计规范（选）（CJJ 48-92）10. 档案馆建筑设计规范（选）（JGJ 25-86）11. 科学实验建筑设计规范（选）（JGJ 91-93）12. 民用房屋修缮工程施工规程（选）（CJJ/T 53-93）13. 古建筑木结构维护与加固技术规范（选）（GB 50165-92）14. 小型火力发电厂设计规范（选）（GBJ 49-83）第二部分易燃易爆场所防雷1. 爆炸和火灾危险环境电力装置设计规范（选）（GB 50058-92）2. 民用爆破器材工厂设计安全规范（选）（GB50089-98）3. 地下及覆土火药炸药仓库设计安全规范（选）（GB 50154-92）4. 烟花爆竹工厂设计安全规范（选）（GB 50161-92）5. 氧气站设计规范（选）（GB 50030-91）6. 氢氧站设计规范（选）（GB 50177-93）7. 乙炔站设计规范（选）（GB 50031-91）8. 发生炉煤气站设计规范（选）（GB 50195-94）9. 城镇燃气设计规范（选）（GB 50028-93）第三部分石油化工防雷1. 石油与石油设施雷电安全规范（GB 15599-1995）2. 石油库设计规范（选）（GBJ 74-84）3. 小型石油库及汽车加油站设计规范（选）（GB 50156-92）4. 石油化工企业设计防火规范（选）（GB 50160-92）5. 原油和天然气工程设计防火规范（选）（GB 50183-93）6. 输油管道工程设计规范（选）（GB 50253-94）7. 石油与天然气钻井、开发、储运防火防爆安全管理规定（选）（SYN 5225-87）第四部分弱电设备防雷1. 民用建筑电气设计规范（选二）（JGJ/T 16-92）2. 电子计算机机房设计规范（选）（GB 50174-93）3. 计算站场地安全要求（选）（GB 9361-88）4. 微波站防雷与接地设计规范（YD 2011-93）5. 通信局（站）接地设计暂行技术规定（YDJ 26-89）6. 电信专用房屋设计规范（选）（YD 5003-94）7. 工业企业通信接地设计规范（GBJ 79-85）8. 有线电视系统工程技术规范（选）（GB 50200-94）9. 工业企业共用天线电视系统设计规范（选）（GBJ 120-88）10. 工业电视系统工程设计规范（选）（GBJ 115-87）11. 电子设备雷击保护导则（GB 7450-87）12. 电子设备雷击试验导则（GB 3483-83）第五部分电力与用电防雷1. 民用建筑电气设计规范（选三）（JGJ/T 16-92）2. 工业与民用电力装置的过电压保护设计规范（选）（GBJ 64-83）3. 电气装置安装工程接地装置施工及验收规范（GB 50169-92）4. 110-500kV架空电力线路施工及验收规范（选）（GBJ 233-90）5. 电气装置安装工程高压电器施工及验收规范（选）（GBJ 147-90）6. 建筑电气安装工程质量检验评定标准（选）（GBJ 303-88）7. 电气装置安装工程电气设备交接试验标准（选）（GB 50150-91）8. 建筑工程施工现场供用电安全规范（选）（GB 50194-93）9. 施工现场临时用电安全技术规范（选）（JGJ 46-88）第六部分附录1. 房屋安全手册2. 建筑的环境分类和等级划分3. 名词解释第七部分增订部分1. 公用移动电话工程设计规范（选）（YD 2007-93）2. 电力系统光纤通信运行管理规程（选）（DL/T 547-94）3. 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（选）（GB 50257-96）4.《石油库设计规范》GBJ74-84局部修订条文5. 电力系统载波通信运行管理规程（选）（DL/T 546-94）6. 工业企业调度电话和会议电话工程设计规范（选）（CECS 36：91）7. 电力系统通信管理规程（选）（DL/T 544-94）8. 水利水电工程劳动安全与工业卫生设计规范（选）（DL 5061-1996）9. 民用闭路监视电视系统工程技术规范（选）（GB 50198-94）10. 低压配电设计规范（GB 50054-95）11. 建筑物、构筑物防雷设施安装（D562）12. 电力系统通信站防雷运行管理规程（DL 548-94）13. 电子设备雷击试验方法（GB 3482-83）14.《电子计算机场地通用规范》（GB／T 2887-2000）15. 电工电子设备按电击防护分类第2部分：对电击防护要求的导则（GB/T 12501.2-1997）16. 电子设备用压敏电阻器第2部分：分规范--浪涌抑制型压敏电阻器（GB/T 10194-1997）17. 交流电气装置的接地（DL/T 621-1997）18. 交流电气装置的过电压保护和绝缘配合（DL/T 620-1997）19. 液体石油产品静电安全规程（GB 13348-92）20. 防止静电事故通用导则（GB 12158-90）21. 移动通信基站防雷与接地设计规范（YD5068-98）22. 智能建筑弱电工程设计施工图集——防雷与接地（97X700）23.《建筑物防雷设计规范》GB50057-94局部修订条文（2000年版）24.《新一代天气雷达站防雷技术规范》(QX2-2000)25.《气象信息系统雷击电磁脉冲防护规范》(QX3-2000)26.《气象台（站）防雷技术规范》(QX4-2000)27.《铁路通信设计规范》（选）(TB10006-99)28.《铁路信号设计规范》（选）(TB10007-99)29.《铁路电力设计规范》（选）(TB10008-99)30.《铁路光（电）缆传输工程设计规范》（选）(TB10026-2000)31.《铁路数字微波通信工程设计规范》（选）(TB10060-99)32.《铁路电力变、配电所设计规范》（选）(TB10065-2000)33.《智能建筑设计规范》（选）(GB／T50314-2000)我以为爱是窒息疯狂，爱是炙热的火炭。
第二节第一类防雷建筑物的防雷措施第3.2.1条第一类防雷建筑物防直击雷的措施，应符合下列要求一、应装设独立避雷针或架空避雷线(网)，使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器的保护范围内。
架空避雷网的网格尺寸不应大于5m×5m或6m×4m。
二、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的以下空间应处于接闪器的保护范围内，当有管帽时应按表3.2.1确定;当无管帽时，应为管口上方半径5m的半球体。
接闪器与雷闪的接触点应设在上述空间之外。
有管帽的管口外处于接闪器保护范围内的空间隔表3.2.1三、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等，当其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧时，及发生事故时排放物才达到爆炸浓度的通风管、安全阀，接闪器的保护范围可仅保护到管帽，无管帽时可仅保护到管口。
四、独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处应至少设一根引下线。
对用金属制成或有焊接、绑扎连接钢筋网的杆塔、支柱，宜利用其作为引下线。
五、独立避雷针和架空避雷线(网)的支柱及其接地装置至被保护建筑物及与其有联系的管道、电缆等金属物之间的距离(图3.2.1)，应符合下列表达式的要求，但不得小于3m：1、地上部分：当h x<5R i时，S a1≥0.4(R i+0.1h x) (3.2.1-1)当h x≥5R i时，S a1≥0.1(R i+h x) (3.2.1-2)2、地下部分：Se≥0.4R i (3.2.1-3)式中S a1—空气中距离(m)；S e1—地中距离(m);R i—独立避雷针或架空避雷线(网)支柱处接地装置的冲击接地电阻(Ω)；H x—被保护物或计算点的高度(m)。
六、架空避雷线至屋面和各种突出屋面的风帽、放散管等物体之间的距离（图3.2.1），应符合下列表达式的要求，但不应小于3m：1.当(h+l/2)<5R i时，S a2≥0.2R i+0.03(h+l/2) (3.2.1-4)2.当(h+l/2)≥5R i时S a2≥0.05R i+0.06(h+l/2) (3.2.1-5)式中S a2—避雷线(网)至被保护物的空气中距离(m);h —避雷线(网)的支柱高度(m)；l —避雷线的水平长度(m)。
《古建防雷装置施工安装标准图集》河南省地方标准编制说明一、工作简况（包括任务来源、协作单位、主要工作过程、主要起草人及其所做的工作等）1.本标准由河南省防雷中心提出，由河南省气象标准化技术委员会归口。
2013年1月22日由河南省质量技术监督局下达《2013年度第一批河南省地方标准制修订计划》，项目编号47。
2.本标准起草单位为：河南省防雷中心、河南省文物保护研究所、河南省现代防雷有限公司、郑州旭元科技有限公司，呼和浩特市气象局。
3.本标准主要起草人为郭红晨、王玮、张玉桦、李中祥、李鹏、余晓川、田晓易、傅国庆、杜晓宾、吕建菲、金师，其分工如下：郭红晨负责标准框架和全文审定；王玮负责图1～图15的绘制;张玉桦负责图16～图28的绘制；李中祥、金师负责图1～图28的审定；李鹏负责前言、第一章、第二章、第三章、部分第五章和参考文献的编写，全文通稿、校核；余晓川、杜晓宾负责图29～图48的审定；田晓易负责图29～图38的绘制；傅国庆负责图39～图44的绘制；吕建菲负责图45～图48的绘制。
4.主要工作过程标准编写组在2013年1月～2014年7月完成了标准征求意见稿的编制工作，并于2014年8月～2015年8月进行标准的征求意见工作，截至8月13日，共有河南省城乡规划设计研究总院、郑州市防雷中心、安阳市防雷中心、洛阳市防雷中心、开封室防雷中心、焦作市防雷中心、周口市防雷中心等19家单位反馈了128条意见，梳理排除重复意见后，共征集意见建议69条;2015年9月～2016年10月经过实地走访调研和座谈、论证，编制组决定采纳意见66条、不采纳3条，并形成送审稿。
标准编制工作主要分为四个部分：1)资料收集查阅：对国外、国内和行业相关标准的制定情况进行收集、整理和查阅；2)广泛调研：就行业现状、行业需求、技术标准的经济性和技术标准的行业协调性进行广泛的调研；3)专家研讨：根据收集查阅的相关资料和广泛调研的结果，邀请相关行业及防雷行业专家多次召开专项研讨会，就相关问题进行分析处理；4)相关政策法规一致性分析：工作组在标准编制的过程中，就标准与国家相关政策法规的一致性进行分析，及时发现问题，进行调整。
