人教版高三物理2019-2020年一轮复习测试专题《电学实验》含答案

2020届高考物理电学实验（通用型）练习及答案专题：电学实验1、某实验小组用如图甲所示的电路图来测量电流表(量程2 mA，内阻约为200 Ω)的内阻，除待测电流表、1.5 V的电源、开关和导线外，还有下列可供选择的实验器材：A．定值电阻R1B．定值电阻R2C．滑动变阻器R3(最大阻值为20 Ω)D．滑动变阻器R4(最大阻值为1 000 Ω)E．电阻箱R x(最大阻值为999.9 Ω)F．灵敏电流计G(内阻很小可忽略)(1)为确保安全，精准实验．滑动变阻器应选用__C__(填写器材前对应的字母)．(2)用笔画线代替导线，将实物图乙连接成实验电路图．2、(2019·广东深圳联考)在测定电源电动势和内电阻的实验中，实验室提供了合适的实验器材。

(1)甲同学按图甲中的实线连接电路进行实验，其中定值电阻的作用是______________。

由电压表读数U和电流表读数I，画出U-I图线如图乙所示，可得电源的电动势E＝________ V，内电阻r＝________ Ω。

(结果保留2位有效数字)(2)乙同学因为粗心，多连接了一根导线，如图甲中的虚线所示。

由电压表的读数U和电流表的读数I，画出U-I图线如图丙所示。

乙同学分析了图像出现异常的原因后，认为由图丙也可以达到实验目的，则由图丙可得电源的电动势E＝________ V，内电阻r＝________ Ω。

(结果保留2位有效数字)3、图甲为多用电表的示意图，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：(1)调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．(2)将选择开关旋转到“Ω”挡的________位置(填“×1”“×10”“×100”或“×1 k”)．(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．(4)将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为________Ω.(5)测量完毕，将选择开关旋转到“OFF”位置．4、现有一块电流表A1，量程I A1＝300 mA，内阻r1约为5 Ω，要把它改装成较大量程的电流表。

绝密★启用前2019-2020学年高三物理一轮复习测试专题《静电场》一、选择题(共20小题,每小题3.0分,共60分)1.在光滑的绝缘水平面上，有两个质量均为m带电荷量分别为＋q和－q的甲、乙两个小球，在力F的作用下匀加速直线运动，则甲、乙两球之间的距离r为()A．B．qC． 2qD． 2q2.水平面上A、B、C三点固定着三个电荷量均为Q的正点电荷，将另一质量为m的带正电的小球(可视为点电荷)放置在O点，OABC恰构成一棱长为l的正四面体，如图所示．已知静电力常量为k，重力加速度为g，为使小球能静止在O点，小球所带的电荷量为()A．B．C．D．3.如图所示，竖直墙面与水平地面均光滑且绝缘，两个带有同种电荷的小球A、B分别处于竖直墙面和水平地面，且共处于同一竖直平面内．若用图示方向的水平推力F作用于B，则两球静止于图示位置，如果将B稍向左推过一些，两球重新平衡时的情况与原来相比()A．推力F将增大B．墙面对A的弹力增大C．地面对B的弹力减小D．两小球之间的距离增大4.点电荷A、B周围电场线分布如图，c、d是同一电场线上两点，下列说法正确的是()A．点电荷A可能带负电B．c点电场强度与d点电场强度相同C．c点电势高于d点电势D．电子从c运动到d过程中电势能保持不变5.如图所示，a、b是x轴上关于O点对称的两点，c、d是y轴上关于O点对称的两点，a、b两点上固定一对等量异种点电荷，带正电的检验电荷仅在电场力的作用下从c点沿曲线运动到d点，以下说法正确的是()A．将检验电荷放在O点时受到的电场力为零B．检验电荷由c点运动到d点速度先增大后减小C．c、d两点电势相等，电场强度大小相等D．检验电荷从c运动到d的过程中，电势能先减少后增加6.如图所示，真空中有A、B两个等量异种点电荷，O、M、N是AB连线的垂线上的三个点，且AO>OB.一个带负电的检验电荷仅在电场力的作用下，从M点运动到N点，其轨迹如图中实线所示．若M、N两点的电势分别为φM和φN，检验电荷通过M、N两点的动能分别为E kM和E kN，则()A．φM＝φN，E kM＝E kNB．φM<φN，E kM<E kNC．φM<φN，E kM>E kND．φM>φN，E kM>E kN7.如图甲所示，Q1、Q2为两个固定的点电荷，一带负电的试探电荷仅在电场力作用下以初速度v a 沿两点电荷连线的中垂线从a点向上运动，其v－t图象如图乙所示，下列说法正确的是()A．两点电荷一定都带负电，但电量不一定相等B．两点电荷一定都带负电，且电量一定相等C．t1、t2两时刻试探电荷在同一位置D．t2时刻试探电荷的电势能最大8.理论上已经证明：电荷均匀分布的球壳在壳内的电场强度为零．假设某星球是一半径为R、电荷量为Q且电荷分布均匀的球体，静电力常量为k，则星球表面下h深度处的电场强度的大小为()A． 0B．C．D．9.某电场的电场线分布如图所示，在以点电荷为圆心的圆周上有a、b、c、d四点，a、c两点与点电荷在同一水平线上，b、d与点电荷在同一竖直线上，则下列说法正确的是()A．a点电势最低，c点电势最高B．同一试探电荷在b、d两点受的电场力相同C．同一试探电荷在b、d两点的电势能相同D．若将一负试探电荷由c点移到d点，电势能增大10.如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0 V，点A处的电势为6 V，点B处的电势为3 V，则电场强度的大小为()A． 200 V/mB． 200V/mC． 100 V/mD． 100V/m11.关于电场线的下列说法中正确的是：()A．电场线并非真实存在，是人们假想出来的B．电场线既能反映电场的强弱，也能反映电场的方向C．只要初速度为零，正电荷必将沿电场线方向移动D．匀强电场的电场线分布是均匀、相互平行的直线12.四种电场的电场线如图所示．一正电荷q仅在静电场力作用下由M点向N点做加速运动，且加速度越来越大．则该电荷所在的电场是图中的()A．B．C．D．13.在光滑绝缘的水平地面上放置着四个相同的金属小球，小球A、B、C位于等边三角形的三个顶点上，小球D位于三角形的中心，如图所示．现让小球A、B、C带等量的正电荷Q，让小球D带负电荷q，使四个小球均处于静止状态，则Q与q的比值为()A．B．C． 3D．14.如图所示，d处固定有负点电荷Q，一个带电质点只在电场力作用下运动，A射入此区域时的轨迹为图中曲线abc，a，b，c，d恰好是一正方形的四个顶点，则下列说法正确的是()A．质点由a到c，电势能先增加后减小，在b点动能最小B．a，b，c三点处电势高低关系是φa＝φc>φbC．质点在a，b，c三点处的加速度大小之比为1：2：1D．若将d处的点电荷改为＋Q，该带电质点的轨迹仍可能为曲线abc15.用控制变量法，可以研究影响平行板电容器电容的因素(如图)．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ.实验中，极板所带电荷量不变，()A．保持S不变，增大d，则θ变大B．保持S不变，增大d，则θ变小C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ不变16.如图所示一带电液滴在水平向左的匀强电场中由静止释放，液滴沿直线由b运动到d，直线bd 方向与竖直方向成45°角，则下列结论正确的是()A．液漓带正电荷B．液滴的动能不变C．液滴做匀速直线运动D．液滴的电势能减少17.如图所示，在一大小为E的水平匀强电场中，A、B两点的电势分别为φA、φB，A、B两点的直线距离为l，垂直电场方向的距离为d.一电荷量为q的带正电粒子从A点沿图中虚线移动到B点．下列说法正确的是()A．该过程中电场力做的功为EqlB．该过程中电场力做的功为0C．该过程中电场力做的功为EdlD．该过程中电场力做的功为q(φA－φB)18.如图所示是一对等量异种点电荷的电场线分布图，图中两点电荷P、Q连线长度为r，M点、N 点到两点电荷P、Q的距离都为r，S点到点电荷Q的距离也为r，由此可知()A．M点的电场强度为2kB．M、N、S三点的电势可能相等C．把同一试探电荷放在M点，其所受电场力等于放在S点所受的电场力D．沿图中虚线，将一试探电荷从N点移到M点，电场力一定不做功19.如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a，带电小球b固定在绝缘水平面上，可能让轻绳伸直且a球保持静止状态的情景是()A．B．C．D．20.如图所示，虚线表示某电场的等势面．一带电粒子仅在电场力作用下由A点运动到B点的径迹如图中实线所示．粒子在A点的速度为v A、电势能为E pA；在B点的速度为v B、电势能为E pB.则下列结论正确的是()A．粒子带正电，v A>v B，E pA>E pBB．粒子带负电，v A>v B，E pA<E pBC．粒子带正电，v A<v B，E pA<E pBD．粒子带负电，v A<v B，E pA>E pB二、计算题(共4小题,每小题10.0分,共40分)21.图示为一匀强电场，已知场强E＝2×102N/C.现让一个电量q＝4×10－8C的电荷沿电场方向从M 点移到N点，MN间的距离s＝30 cm.试求：(1)电荷从M点移到N点电势能的变化；(2)M、N两点间的电势差．22.如图所示，ABCD为固定在竖直平面内的轨道，AB段光滑水平，BC段为光滑圆弧，对应的圆心角θ＝37°，半径r＝2.5 m，CD段平直倾斜且粗糙，各段轨道均平滑连接，倾斜轨道所在区域有场强大小为E＝2×105N/C、方向垂直于斜轨向下的匀强电场．质量m＝5×10－2kg、电荷量q＝＋1×10－6C的小物体(视为质点)被弹簧枪发射后，沿水平轨道向左滑行，在C点以速度v0＝3 m/s冲上斜轨．以小物体通过C点时为计时起点，0.1 s以后，场强大小不变，方向反向．已知斜轨与小物体间的动摩擦因数μ＝0.25.设小物体的电荷量保持不变，取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8.(1)求弹簧枪对小物体所做的功；(2)在斜轨上小物体能到达的最高点为P，示CP的长度．23.如图所示，CD左侧存在场强大小E＝，方向水平向左的匀强电场，一个质量为m，电荷量为＋q的光滑绝缘小球，从底边BC长为L，倾角53°的直角三角形斜面顶端A点由静止开始下滑，运动到斜面底端C点后进入一竖直半圆形细圆管内(C处为一小段长度可忽略的光滑圆弧，圆管内径略大于小球直径，半圆直径CD在竖直线上)，恰能到达细圆管最高点D点，随后从D点离开后落回斜面上某点P.(重力加速度为g，sin 53°＝0.8，cos 53°＝0.6)，求：(1)小球到达C点时的速度；(2)小球从D点运动到P点的时间t.24.示波器的示意图如图所示，金属丝发射出来的电子被加速后从金属板上的小孔穿出，进入偏转电场．电子在穿出偏转电场后沿直线前进，最后打在荧光屏上．设加速电压U1＝1 640 V，偏转极板长l＝4 cm，偏转极板间距d＝1 cm，当电子加速后从两偏转极板的中央沿板平行方向进入偏转电场．(电子电量e＝1.6×10－19C)(1)偏转电压为多大时，电子束打在荧光屏上偏转距离最大？(2)如果偏转极板右端到荧光屏的距离L＝20 cm，则电子束打在荧光屏上最大偏转距离为多少？答案解析1.【答案】B【解析】选甲、乙组成的整体为研究对象，由牛顿第二定律得，加速度a＝，选没有被力F直接作用的小球为研究对象，由牛顿第二定律得：k＝ma，联立得r＝q2.【答案】A【解析】对小球进行受力分析，小球受重力和A、B、C处正点电荷施加的库仑力，设θ是A、B、C处正点电荷施加的库仑力方向与竖直方向的夹角，将库仑力分解到水平方向与竖直方向，水平方向合力为零，根据竖直方向平衡条件得：3F cosθ＝mg其中F＝k根据几何关系得：cosθ＝解得q＝，故选A.3.【答案】D【解析】对小球A受力分析如图，受到自身重力mg，墙壁弹力T和库仑力F作用．初始状态，A 静止，F cosθ＝mg，B向左靠近后，θ角减小，距离变近，库仑力F变大，使得F cosθ>mg，小球A 将向上运动，从而使得θ进一步减小，假设再次平衡时θ角减小到α，则仍然有F′cosα＝mg，α<θ，所以F′<F，根据库仑力F＝判断AB之间距离变大，选项D对．对球A分析，墙壁弹力T＝mg tanθ，根据θ角减小到α判断墙壁弹力变小，选项B错．把球A、B看做一个整体，水平方向受到墙壁弹力和水平推力而处于平衡，水平推力等于墙壁弹力，所以水平推力变小，选项A 错．竖直方向，整体受到2个球的重力和地面对B的支持力，所以地面对B的弹力不变选项C错．4.【答案】C【解析】从图中可以看出，这是等量异种电荷间的电场分布情况，A的电场线是出来的，故A是带正电的，A不对；c点离点电荷较近一些，其周围的电场线比d点密，故c点电场强度大于d点电场强度，B也不对；又因为c、d处于同一条电场线上，且电场线的方向是由c到d，故c点电势高于d点电势，C是正确的；c、d两点的电势不相同，故电子从c运动到d过程中，电场力要做功，其电势能要发生改变，故D是不对的．5.【答案】C【解析】根据等量异种电荷周围的电场公布特点可知，O点的场强不为零，故检验电荷在此处受电场力作用不为零，所以选项A错误；因不知场源电荷及检验电荷的正负，故无法确定电场力是做正功还是做负功，所以无法确定速度及电势能变化，故选项B、D错误；c、d两点位于中垂线即零势面上，所以两点电势相等，由对称性可知，两点的电场强度大小相等，所以选项C正确．6.【答案】B【解析】由于带负电的检验电荷仅在电场力的作用下由M到N，则说明检验电荷受到的电场力是向左的，故A是带正电的，B是带负电的，又因为AO>OB，所以M、N两点的电势并不相等，M 处于更接近B点的等势面上，N处于更远离B点的等势面上，故φM<φN，由于检验电荷带负电，故带负的检验电荷处于N点时的电势能小于在M点时的电势能，故在N点时的动能大于在M点时的动能，即E kM<E kN，B是正确的．7.【答案】D【解析】由图乙可知，试探电荷先向上做减速运动，再反向向下做加速运动，说明粒子受到的电场力应先向下后向上，故两点电荷一定都带正电；由于电场线只能沿竖直方向，故两个点电荷带电量一定相等，故A、B错误；根据速度图象的斜率表示加速度可知t1、t2两时刻试探电荷的加速度不同，所受的电场力不同，所以不可能在同一位置．故C错误；t2时刻试探电荷的速度为零，动能为零，根据能量守恒定律可知t2时刻试探电荷的电势能最大，故D正确．8.【答案】C【解析】球体的体积：v0＝所以半径R－h的内球所带的电量：q＝·Q＝·Q星球表面下h深度处的电场强度的大小为：E＝＝9.【答案】C【解析】根据电场线的疏密表示电场强度大小知，c到点电荷的连线电场强度的平均值最大，a到点电荷的电场强度的平均值最小，再根据电势差与电场强度的关系式U＝Ed知c点到点电荷的电势差最大，a最小，故a点电势最高，c点电势最低，b、d两点电势相等，故选项A错误；根据电势能的定义式E p＝qφ知选项C正确，选项D错误；同一试探电荷在b、d两点受的电场力大小相等，方向不同，故选项B错误．10.【答案】A【解析】根据题意，由匀强电场的特点可知OA中点(记作C)的电势为3 V，与B点的电势相等，所以BC连线即为匀强电场的等势面，自O向BC引垂线CD，垂足为D，根据几何关系可知OD＝1.5 cm，则场强E＝＝200V/m，选A.11.【答案】ABD【解析】电场线是形象地了解电场中各点场强的大小和方向而引入的，并不真实存在；电场线的疏密反映场强的大小，电场线上各点的切线方向为该点的场强方向，注意：孤立的电场线不能反映场强大小；电场线方向反映正电荷的受力方向和正电荷的移动方向不一定相同；匀强电场的电场线必为等间距平行线．12.【答案】D【解析】由正电荷q仅在静电力的作用下由M点向N点做加速运动，故由M向N的方向为电场线的方向，故B错；加速度越来越大，即电场线越来越密，故A、C错，D正确．13.【答案】D【解析】设三角形边长为a，由几何知识可知，BD＝a·cos30°·＝a，以B为研究对象，由平衡条件可知，cos30°×2＝，解得：＝，D正确．14.【答案】A【解析】根据轨迹弯曲方向判断出粒子之间存在引力，它与固定在O点的电荷是异种电荷，故质点带正电荷，质点从a到b，电势升高，电势能就增加；从b到c电势能减小，质点在b点的电势能最大，则动能最小，故A正确；根据点电荷的电场线的特点，Q与a、c距离相等，都小于b，故b点的电势最高，a、c两点的电势相等，即φa＝φc＜φb，故B错误；质点在a、b、c三点时的加速度大小要根据库仑定律求出库仑力．由图可知，ra＝rc＝rb，代人库仑定律：F＝k，可得：＝＝.由牛顿第二定律：＝，所以质点在a、b、c三点处的加速度大小之比为2∶1∶2，故C错误；若将d处的点电荷改为＋Q，质点受到斥力，轨迹不可能沿曲线abc，故D错误．15.【答案】A【解析】由平行板电容器C＝及C＝，保持S不变，增大d，电容C减小，电荷量Q不变，电势差U增大，静电计指针偏角θ增大．保持d不变，减小S，电容C减小，电荷量Q不变，电势差U增大，静电计指针偏角θ增大，A正确．16.【答案】D【解析】由题意可知，带电液滴只受重力和电场力作用，两个力都是恒力，其合力沿bd方向，则电场力必定水平向右，故液滴带负电荷，做匀加速直线运动；合力做正功，据动能定理知，动能增大；电场力对液滴做正功，液滴的电势能减少，故D正确．17.【答案】D【解析】电场力做功W＝qU＝q(φA－φB)，与路径无关，即D选项正确．18.【答案】D【解析】两点电荷P、Q在M点产生的场强大小均为E＝k，夹角为120°，由平行四边形定则分析得知M点的场强大小为k，故A错误；等量异种点电荷连线的中垂线是一条等势线，M、N的电势相等，且与无穷远处电势相等．根据顺着电场线方向电势降低，可知S点的电势高于无穷远处电势，所以M、N的电势低于S点的电势，故B错误；S点的场强大小为k－k＝·k，则知M点的场强大于S点的场强，由F＝Eq知同一试探电荷放在M点所受电场力大于放在S点所受的电场力，故C错误；图中虚线是一条等势线，将一试探电荷从N点移到M点，电场力一定不做功，故D正确．19.【答案】C【解析】由题意可知小球受重力、库仑力和绳子的拉力，由于小球处于静止状态，所以合力为零，即三个力必然组成闭合的矢量三角形，由此可知选项C正确．20.【答案】B【解析】根据电场力与等势面垂直，又要指向轨迹弯曲的内侧，又电场线垂直于等势面由高电势指向低电势，故可判断电场力与电场方向相反，即该粒子带负电，由图知UAB＝5 V，粒子从A运动到B的过程中，电场力做功W＝qUAB，做负功，故动能减小，电势能增大，所以v A>v B，E pA<E pB，故B正确，A、C、D错误．21.【答案】(1)ΔE＝2.4×10－6J；(2)UMN＝60 V【解析】(1)由图可知，正电荷在该电场中所受电场力F方向向右．因此，从M点移到N点，电场力做正功，电势能减少，减少的电势能ΔE等于电场力做的功W.则ΔE＝W＝qEs，代入数值ΔE＝W＝4×10－8×2×102×0.3 J＝2.4×10－6J.(2)由公式W＝qU，M、N两点间的电势差UMN＝W/q＝2.4×10－6/4×10－8＝60 V.22.【答案】(1)0.475 J(2)0.57 m【解析】(1)设弹簧枪对小物体做功为W f由动能定理得W f－mgr(1－cosθ)＝mv代入数据得W f＝0.475 J.(2)由牛顿第二定律－mg sinθ－μ(mg cosθ＋qE)＝ma1经过0.1 s其速度为v1，则v1＝v0＋a1t1联立两式并代入数据得v1＝2.1 m/s其运动的位移s1＝v0t1＋a1t电场力反向后，由牛顿第二定律得－mg sinθ－μ(mg cosθ－qE)＝ma2可考虑为反向匀加速运动，其位移s2＝所以SCP＝s1＋s2，联立相关方程，代入数据得SCP＝0.57 m23.【答案】(1)(2)【解析】(1)由动能定理：mgL－qEL＝mv2，解得：v＝(2)由A到D的过程由动能定理：mg·L－mg·2r－qEL＝0得：r＝，离开D点后做匀加速直线运动，如图．竖直方向：xDG＝gt2，水平方向：qE＝ma，xDH＝at2，又由几何关系得：＝tan 37°，解得：t＝24.【答案】(1)205 V(2)0.055 m【解析】(1)电子在加速电场中，由动能定理得eU1＝mv，电子进入偏转电场时的初速度v0＝，电子在偏转电场中的飞行时间t1＝，电子在偏转电场中的加速度：a＝＝，要使电子从下极板边缘射出，应有：＝at＝＝，解得偏转电压U2＝205 V.(2)电子束打在荧光屏上最大偏转距离y＝＋y2由于电子离开偏转电场时垂直极板方向的速度v y＝at1＝，电子离开偏转电场到荧光屏的时间：t2＝，y2＝v y t2＝＝＝0.05 m，电子打在荧光屏上最大偏转距离：y＝＋y2＝0.055 m。

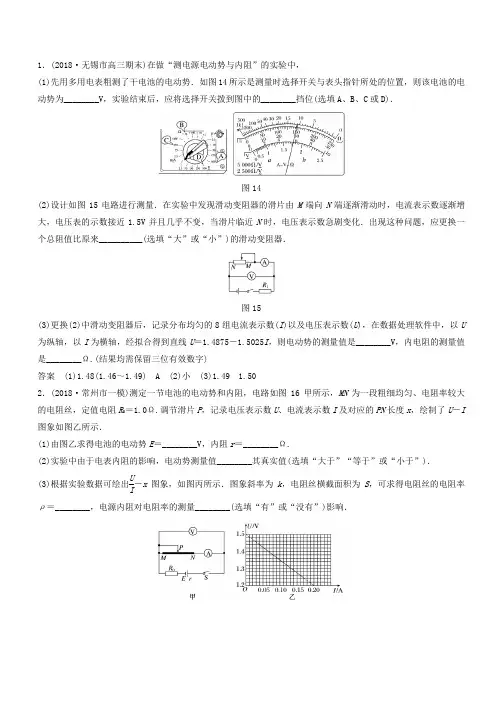

1．(2018·无锡市高三期末)在做“测电源电动势与内阻”的实验中，(1)先用多用电表粗测了干电池的电动势．如图14所示是测量时选择开关与表头指针所处的位置，则该电池的电动势为________V ，实验结束后，应将选择开关拨到图中的________挡位(选填A 、B 、C 或D)．图14(2)设计如图15电路进行测量．在实验中发现滑动变阻器的滑片由M 端向N 端逐渐滑动时，电流表示数逐渐增大，电压表的示数接近1.5V 并且几乎不变，当滑片临近N 时，电压表示数急剧变化．出现这种问题，应更换一个总阻值比原来__________(选填“大”或“小”)的滑动变阻器．图15(3)更换(2)中滑动变阻器后，记录分布均匀的8组电流表示数(I )以及电压表示数(U )，在数据处理软件中，以U 为纵轴，以I 为横轴，经拟合得到直线U ＝1.4875－1.5025I ，则电动势的测量值是________V ，内电阻的测量值是________Ω.(结果均需保留三位有效数字)答案 (1)1.48(1.46～1.49) A (2)小 (3)1.49 1.502．(2018·常州市一模)测定一节电池的电动势和内阻，电路如图16甲所示，MN 为一段粗细均匀、电阻率较大的电阻丝，定值电阻R 0＝1.0Ω.调节滑片P ，记录电压表示数U 、电流表示数I 及对应的PN 长度x ，绘制了U －I 图象如图乙所示．(1)由图乙求得电池的电动势E ＝________V ，内阻r ＝________Ω.(2)实验中由于电表内阻的影响，电动势测量值________其真实值(选填“大于”“等于”或“小于”)． (3)根据实验数据可绘出U I－x 图象，如图丙所示．图象斜率为k ，电阻丝横截面积为S ，可求得电阻丝的电阻率ρ＝________，电源内阻对电阻率的测量________(选填“有”或“没有”)影响．图16答案 (1)1.5 0.5 (2)小于 (3)kS 没有解析 (1)由闭合电路欧姆定律可知：U ＝E －I (r ＋R 0)，则可知，题图乙中的图象与纵坐标的交点表示电动势，故E ＝1.5V ；图象的斜率表示等效内电阻，则r ＋R 0＝1.5－1.20.20Ω＝1.5Ω； 解得：r ＝1.5Ω－1.0Ω＝0.5Ω；(2)由题图乙可知，伏安法测电阻相对于电源来说采用电流表外接法，由于电压表分流作用，电流表测量值偏小，当外电路短路时，电流测量值等于真实值，电源的U －I 图象如图所示，由图象可知，电动势测量值小于真实值，电源内阻测量值小于真实值， (3)根据欧姆定律可知，电阻R ＝U I ＝ρx S ，则可知k ＝ρS，解得：ρ＝kS ；若考虑电源内阻，图象的斜率不变，所以电源内阻对电阻率的测量没有影响．3．(2018·南通市等六市一调)测量某电源电动势和内阻，提供如下实验器材： A ．待测电源(电动势约12V 、内阻约1Ω、最大允许电流2A) B ．电流表A(量程1A)C ．电流表G(量程1mA 、内阻约50Ω)D ．电阻箱(0～99999.9Ω)E ．滑动变阻器(0～20k Ω)F ．滑动变阻器(0～1k Ω) H ．滑动变阻器(0～50Ω) J ．定值电阻(阻值5Ω) K ．定值电阻(阻值100Ω) L ．开关、导线若干(1)将电流表G 改装成电压表，需要测量电流表内阻R g ，实验小组采用如图17甲所示的电路，实验步骤如下：图17①连接好电路，闭合开关S1前，滑动变阻器R1的滑片移到________(选填“最左端”或“最右端”)．②闭合S1，断开S2，调节R1使电流表G满偏．③闭合S2，保持R1阻值不变，调节电阻箱R2的阻值，使得电流表G半偏，读出电阻箱示数R，则电流表G的内阻R g＝________.(2)将电流表G改装成量程为15V的电压表，已测得R g＝52.0Ω，则与电流表G串联的电阻箱R2的取值应为________Ω.(3)用图乙电路测电源电动势和内阻，滑动变阻器R3选用________，定值电阻R0选用________．(选填器材序号)(4)根据实验测得数据作出电压表读数U与电流表A读数I间的关系图象(图象未画出)，由图象读出I＝0时U＝12.1V，图线斜率绝对值为5.9V/A，则电源电动势E＝________V，电源内阻r＝________Ω.答案(1)①最左端③R(2)14948.0 (3)H J (4)12.1 0.9解析(1)滑动变阻器R1的滑片移到最左端时接入电路的电阻最大，故闭合开关S1前，滑动变阻器R1的滑片移到最左端，闭合S2，电阻箱R2与电流表G并联，当电流表G半偏时，即电流表中电流为原来的一半，则另一半电流流过电阻箱R2，电阻箱R2与电流表G中电流相同，故电阻值也相等．(2)将电流表G改装成量程为15V的电压表后，表的总电阻为UI g ＝151×10－3Ω＝1.5×104Ω，与电流表G串联的电阻箱R2＝R－R g＝14948.0Ω；(3)滑动变阻器的总阻值小，便于精细调节，故选H，因电流表量程为1A，定值电阻若选100Ω，则测量电流的大小及大小变化范围就非常小，故定值电阻应选J.(4)由题图乙，将定值电阻等效为电源内阻，I＝0时，路端电压即为电动势E＝U＝12.1V，图线斜率绝对值为等效内阻的大小，则电源实际内阻为r＝5.9Ω－5Ω＝0.9Ω.4．一课外实验小组用如图所示的电路测量某待测电阻R x的阻值，图中R0为标准定值电阻（R0=20.0 Ω）视为理想电压表。

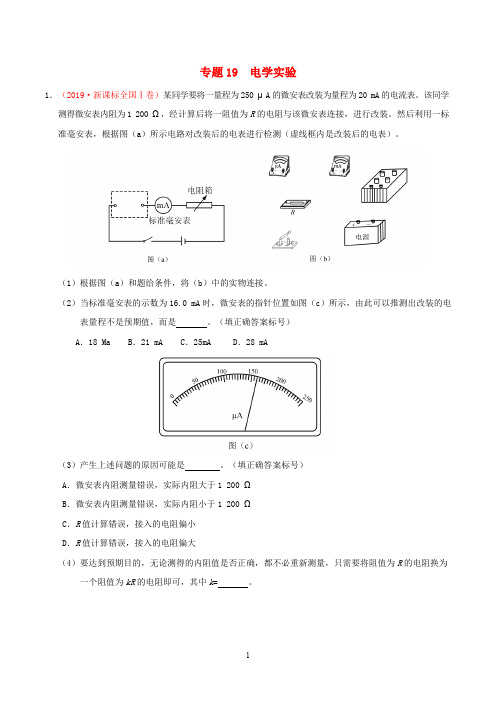

专题19 电学实验1．（2019·新课标全国Ⅰ卷）某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

（1）根据图（a）和题给条件，将（b）中的实物连接。

（2）当标准毫安表的示数为16.0 mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是。

（填正确答案标号）A．18 Ma B．21 mA C．25mA D．28 mA（3）产生上述问题的原因可能是。

（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k= 。

【答案】（1） （2）C （3）AC （4）9979【解析】（1）电表改装时，微安表应与定值电阻R 并联接入虚线框内，则实物电路连接如下图所示：（2）由标准毫安表与该装表的读数可知，改装后的电流表，实际量程被扩大的倍数为：-316mA ==10016010mAn ⨯倍。

故当原微安表表盘达到满偏时，实际量程为：32501010025mA -⨯⨯=，故本小题选C ；（3）根据()g g g I R I I R =-，得：1g g R I I R ⎛⎫=+ ⎪⎝⎭，改装后的量程偏大的原因可能是，原微安表内阻测量值偏小，即电表实际内阻g R 真实值，大于1200Ω；或者因为定值电阻R 的计算有误，计算值偏大，实际接入定值电阻R 阻值偏小。

故本小题选AC ；（4）由于接入电阻R 时，改装后的表实际量程为25 mA ，故满足()25g g g I R I R =-；要想达到预期目的，即将微安表改装为量程为20 mA 电流表，应满足()20g g g I R I kR =-，其中250μA 0.25mA g I ==，联立解得： 1.25k =或9979k =。

电学综合训练一、选择题：(本题共8小题，每小题6分，共48分．在每小题给出的四个选项中，其中第1～4题只有一项符合题目要求，第5～8题有多项符合题目要求，全部答对得6分，选对但不全得3分，错选得0分)1．如图所示，绝缘水平面上有两条平行光滑长直导轨，导轨左端接有电阻R ，电阻为r 的金属棒AB 垂直跨放在导轨上且与导轨接触良好，其他电阻不计．两导轨间存在竖直向下的匀强磁场．给AB 以水平向右的初速度v 0并开始计时，下面四幅反映AB 的速度v 随时间t 变化规律的图象中，可能正确的是( )解析：选D.AB 杆以水平向右的初速度v 0切割磁感线，在回路中充当电源，电路中产生的电流为I ＝Blv R ＋r ，AB 杆受到的安培力F 安＝BIl ＝B 2l 2v R ＋r，对AB 杆受力分析可知，水平方向合外力等于安培力，充当阻力使其减速，所以其加速度随速度的减小而减小，直到速度减为零时，加速度减为零，故D 项正确．2．如图所示，在磁感应强度大小为B0的匀强磁场中，有一等腰直角三角形ACD .A 点有一根垂直于ACD 平面的直导线．当导线中通有图示方向的电流时，D 点的磁感应强度为零．则C 点的磁感应强度大小为( )A. 0 B ．B 0 C.2B 0D ．2B 0解析：选C.由D 点的磁感应强度为零可知，通电直导线在D 点产生的磁场与空间中存在的匀强磁场的磁感应强度等大反向，所以匀强磁场方向垂直于AD 向下，由于C 点与D 点与A 等距离，所以通电直导线在C 点产生的磁场磁感应强度大小为B 0，方向垂直于AC 向左，则C 点的磁感应强度大小为2B 0，故C 项正确．3．一个阻值为20 Ω的电阻，通有如图所示的电流，在一个周期内，前半个周期电流随时间按正弦规律变化，后半个周期电流为恒定电流，则在一个周期内，电阻产生的热量为( )A ．0.2 JB ．0.4 JC ．0.6 JD ．0.8 J解析：选C.求解电阻产生的热量时应该用电流的有效值，由有效值的定义可得⎝ ⎛⎭⎪⎫I m 22R T2＋I 22R T2＝I 2RT 得，I ＝32A ，则一个周期内电阻产生的热量为Q ＝I 2RT ＝0.6 J ，故C 项正确．4．如图甲所示，单匝导线框abcd 固定于匀强磁场中，规定垂直纸面向里为磁场的正方向．从t ＝0时刻开始磁感应强度B 随时间t 变化关系如图乙所示，若规定逆时针方向为感应电流i 的正方向，则在下面四个反映线框里感应电流i 随时间t 变化规律的图象中，正确的是( )解析：选A.由法拉第电磁感应定律可得：E ＝N ΔBS Δt ，又i ＝ER ，结合B ­t 图象可得，0～1 s 内线圈中产生的电流是恒定的，故C 、D 项错误；由B ­t 图象可知0～1 s 内垂直纸面向里的磁场磁通量在增大，由楞次定律可知线圈中产生的感应电流的方向为逆时针，与规定的正方向相同，所以为正值，故A 项正确，B 项错误．5．现有一组方向沿x 轴正方向的电场线，若从x 轴的坐标原点由静止释放一个带电粒子，仅在电场力的作用下，该粒子沿着x 轴的正方向从x 1＝0处运动到x 2＝1.2 cm 处，其电势φ随位置x 坐标变化的情况如图所示．下列有关说法正确的是( )A ．该粒子一定带正电荷B ．在x 轴上x ＝0.6 cm 的位置，电场强度大小为0C ．该粒子从x 1＝0处运动到x 2＝1.2 cm 处的过程中，电势能一直减小D ．在x 轴上0～0.6 cm 的范围内的电场强度大于0.6～1.2 cm 的范围内的电场强度 解析：选AC.由于带电粒子由坐标原点由静止开始，仅在电场力的作用下，沿x 轴正方向运动，所以所受电场力方向沿x 轴正方向，与电场线的方向一致，故该粒子一定带正电荷，故A 项正确；由φ­x 图象中斜率表示电场强度可知，x ＝0.6 cm 处电场强度大小为5 000 V/m ，故B 项错；由φ－x 图象可知，从x ＝0.6 cm 到x ＝1.2 cm 的过程中，电势一直降低，由E p ＝q φ可知，正电荷的电势能一直减小，故C 项正确；由φ－x 图象中斜率表示电场强度可知，0～1.2 cm 的范围内电场强度不变，故D 项错误．6．如图所示的电路中，理想变压器原、副线圈匝数比为3∶1，原线圈接在电压为U 0的正弦式电流电源上，定值电阻R 1＝R 2，变压器原、副线圈两端的电压分别为U 1、U 2，通过原、副线圈中的电流分别为I 1、I 2，则( )A ．I 1∶I 2＝1∶3B ． I 1∶I 2＝3∶1 C. U 1∶U 0＝1∶10D ． U 2∶U 0＝3∶10解析：选AD.由于理想变压器原、副线圈匝数比为3∶1，所有原副线圈的电流之比是1∶3，故A 项正确；原副线圈两端的电压之比为3∶1，两个定值电阻两端的电压之比U R 1U R 2＝13，左边回路有U 0＝U R 1＋U 1，右边回路中有U 2＝U R 2，所以U 1∶U 0＝9∶10，故C 项错误；U 2∶U 0＝3∶10，故D 项正确．7．如图所示，在匀强磁场中匀速转动的单匝矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ，那么( )A ．从图示位置开始，线圈转过90°时穿过线圈的磁通量最大B ．线圈中感应电流的有效值为 2 AC ．任意时刻线圈中的感应电动势为e ＝4cos 2πTt (V)D ．从图示位置开始到线圈转过90°时的过程中，线圈中磁通量变化了Tπ解析：选ABC.从图示位置开始，线圈转过90°时，恰好位于中性面的位置，磁通量最大，故A 项正确；线圈转动产生的是正弦式交变电流，所以电流的有效值为I ＝I m2，又E m ＝BS ω＝BS 2πT ，转过60°时有i ＝E m r cos 2πT t ＝BS ωrcos 60°＝1 A ，解得电流的有效值为I ＝ 2 A ，故B 项正确；任意时刻线圈中的感应电动势e ＝BS ωcos 2πTt ＝4cos 2πTt ，故C 项正确；从图示位置开始到线圈转过90°的过程中，线圈中的磁通量变化了ΔΦ＝BS ＝2Tπ，故D 项错误．8．如图所示，在光滑绝缘水平地面上相距为L 处有两个完全相同的带正电小球A 和B ，它们的质量都为m ，现由静止释放B 球，同时A 球以大小为v 0的速度沿两小球连线方向向B 球运动，运动过程中，两球最小距离为L3，下列说法中正确的是( )A ．距离最小时与开始时B 球的加速度之比为9∶1 B ．从开始到距离最小的过程中，电势能的增加量为12mv 2C ．A 、B 组成的系统动能的最小值是14mv 2D ．B 球速度的最大值为v 0解析：选AC.开始时，对B 球有：k q 2L 2＝ma 1 ，相距最小时，对B 球有：k q 2⎝ ⎛⎭⎪⎫L 32＝ma 2，则有：a 2a 1＝91，故A 项正确；当两球相距最小时，两球速度相同，系统动能最小．对A 、B 两球自B 球由静止释放至两球相距最小，由动量守恒定律得mv 0＝2mv ；由能量守恒得12mv 20＝12×2mv 2＋E p ，解得E p ＝14mv 20，故B 项错误；最小动能E k ＝12×2mv 2＝14mv 20，故C 项正确；当A球速度减为零时，B 球速度增大到v 0 ，此时两球相距为L ，此后A 球反向加速，B 球继续加速，故D 项错误．二、非选择题(本题共3小题，共52分)9．(9分)在“描绘小灯泡的伏安特性曲线”的实验中，所采用的小灯泡的规格为“2.5 V 0.3 A”，实验时采用的电路图如图甲所示．(1)某同学从实验室取出A 、B 两个材质相同的滑动变阻器，铭牌不清，从进货单中查知其中一个滑动变阻器的最大阻值为10 Ω，另一个为1 000 Ω，观察发现A 绕的导线粗而少，而B 绕的导线细而多，本实验应该选用______填(“A ”或“B ”)．(2)在实验测量中，某次电压表示数如图乙所示，则其示数为______V ；此时电流表的示数可能为图丙中的______(填写图丙中各表下方的代号)．(3)若实验得到另一小灯泡的伏安特性曲线(I ­U 图象)如图丁所示．若将这个小灯泡接到电动势为1.5 V 、内阻为5 Ω的电源两端，则小灯泡的工作电阻为______Ω，小灯泡消耗的功率是________W.解析：(1)由电阻定律R ＝ρLS可知，细而长的电阻大，粗而短的电阻小，而本实验采用分压式接法，应选用电阻小的，故选A .(2)电压表量程选3 V ，所以每小格表示0.1 V ，所以读数为2.00 V ，有估读数位；由于电压表示数略小于额定电压，所以电流表的示数略小于额定电流，故B 项正确．(3)作出闭合电路欧姆定律的I ­U 图象，与小灯泡的I ­U 图象交于一点，其横纵坐标的比值即为小灯泡的工作电阻，为9.8 Ω ；横纵坐标的乘积即为小灯泡消耗的实际功率，为0.1 W.答案：(1)A (2)2.00 B(3)9.8(9.6～10均可) 0.110．(20分)如图所示，足够大的平行挡板A 1、A 2竖直放置，间距6L ，两板间存在两个方向相反的匀强磁场区域Ⅰ和Ⅱ，以水平面MN 为理想分界面．Ⅰ区的磁感应强度为B 0，方向垂直纸面向外，A 1、A 2上各有位置正对的小孔S 1、S 2，两孔与分界面MN 的距离为L 、质量为m 、电量为＋q 的粒子经宽度为d 的匀强电场由静止加速后，沿水平方向从S 1进入Ⅰ区，并直接偏转到MN 上的P 点，再进入Ⅱ区，P 点与A 1板的距离是L 的k 倍．不计重力，碰到挡板的粒子不予考虑．(1)若k ＝1，求匀强电场的电场强度E ；(2)若2＜k ＜3，且粒子沿水平方向从S 2射出，求出粒子在磁场中的速度大小v 与k 的关系式．解析：(1)若k ＝1，则有MP ＝L ，粒子在Ⅰ区匀强磁场中做匀速圆周运动，根据几何关系，该情况粒子的轨迹半径为：R ＝L粒子在匀强磁场中做匀速圆周运动，则有：qvB 0＝m v 2R粒子在匀强电场中加速，根据动能定理有：qEd ＝12mv 2综合上式解得：E ＝qB 02L 22dm.(2)因为2＜k ＜3，且粒子沿水平方向从S 2射出，可知粒子在Ⅱ区只能发生一次偏转，该粒子运动轨迹如图所示由几何关系：R 2－(kL )2＝(R －L )2，又有qvB 0＝m v 2R则整理解得：v ＝qB 0L ＋k 2L2m.答案：(1)qB 20L 22dm (2)v ＝qB 0L ＋k 2L2m11．(23分)如图所示，质量m A ＝0.8 kg 、带电量q ＝－4×10－3C 的A球用长度l ＝0.8 m 的不可伸长的绝缘轻线悬吊在O 点，O 点右侧有竖直向下的匀强电场，场强E ＝5×103N/C.质量m B ＝0.2 kg 不带电的B 球静止在光滑水平轨道上，右侧紧贴着压缩并锁定的轻质弹簧，弹簧右端与固定挡板连接，弹性势能为3.6 J ．现将A 球拉至左边与圆心等高处由静止释放，将弹簧解除锁定，B 球离开弹簧后，恰好与第一次运动到最低点的A 球相碰，并结合为一整体C ，同时撤去水平轨道．A 、B 、C 均可视为质点，线始终未被拉断，g ＝10 m/s 2.求：(1)碰撞过程中A 球对B 球做的功和冲量大小； (2)碰后C 第一次离开电场时的速度大小；(3)C 每次离开最高点时，电场立即消失，到达最低点时，电场又重新恢复，不考虑电场瞬间变化产生的影响，求C 每次离开电场前瞬间绳子受到的拉力．解析：(1)由机械能守恒定律12m A v 2A ＝m A gl得碰前A 的速度大小v A ＝4 m/s 方向向右 由E ＝12m B v 2B得碰前B 的速度大小v B ＝6 m/s 方向向左 由动量守恒守律m A v A －m B v B ＝(m A ＋m B )v C 得v C ＝2 m/s 方向向右A 对B 所做的功W ＝12m B v 2C －E ＝－3.2 J A 对B 的冲量I ＝m B v C －(－m B v B )＝1.6 N·s(2)碰后，C 整体受到电场力F ＝qE因F －m C g ＞m C v 2Cl，可知C 先做类平抛运动则x ＝v C t ，y ＝12at 2，qE －m C g ＝m C a(y －l )2＋x 2＝l 2联立解得x ＝0.8 m ，y ＝0.8 m ，t ＝0.4 s即C 刚好在圆心等高处线被拉直，此时C 向上的速度为v y ＝at ＝4 m/s 设C 第一次运动到最高点速度为v 1，由动能定理(F －m C g )l ＝12m C v 21－12m C v 2y得v 1＝42≈5.66 m/s(3)设C 从最高点运动到最低点时的速度为v . 由动能定律m C g ×2l ＝12m C v 2－12m C v 21得 v ＝8 m/s由于F T ＋F －m C g ＝m C v 2l，可知F T ＞0，故C 之后每一次通过最低点均能一直做圆周运动设C 第n 次经过最高点时的速度为v n .则(n －1)qE ×2l ＝12m C v 2n －12m C v 21，(n ＝1,2,3……)由牛顿第二定律得F T ＋m C g －F ＝m C v 2nl解得F T ＝10(8n －3)N ，(n ＝1,2,3……) 答案：(1)－3.2 J 1.6 N·s (2)5.66 m/s (3)10(8n －3)N ，(n ＝1,2,3……)。

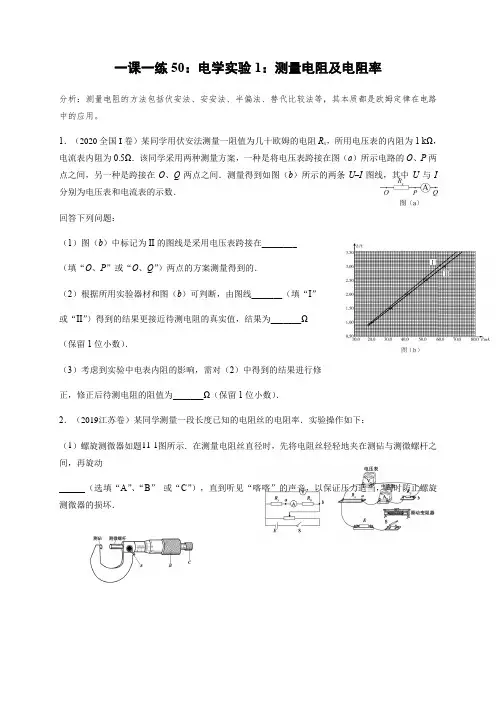

一课一练50：电学实验1：测量电阻及电阻率分析：测量电阻的方法包括伏安法、安安法、半偏法、替代比较法等，其本质都是欧姆定律在电路中的应用。

1．（2020全国I卷）某同学用伏安法测量一阻值为几十欧姆的电阻R x，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω．该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两点之间，另一种是跨接在O、Q两点之间．测量得到如图（b）所示的两条U–I图线，其中U与I 分别为电压表和电流表的示数．回答下列问题：（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的．（2）根据所用实验器材和图（b）可判断，由图线_______（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为_______Ω（保留1位小数）．（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为_______Ω（保留1位小数）．2．（2019江苏卷）某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：（1）螺旋测微器如题11-1图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动（选填“A”、“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．（题11–1图）（题11-2甲图）（题11-2乙图）（2）选择电阻丝的（选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．（3）题11-2甲图中R x，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入题11-2乙图实物电路中的正确位置．（4）为测量R，利用题11-2甲图所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如题11-3图所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：U2/V 0.50 1.02 1.54 2.05 2.55I2/mA 20.0 40.0 60.0 80.0 100.0请根据表中的数据，在方格纸上作出U2–I2图象．（5）由此，可求得电阻丝的R x= Ω．根据电阻定律可得到电阻丝的电阻率．3．某中学实验小组的同学在测量阻值约为200 Ω的电阻R x的阻值时，从实验室选取了如下的实验器材：电动势为E=3 V、内阻可忽略不计的电源量程为15 mA的电流表A1、r A1≈100 Ω；量程为300 μA的电流表A2、r A2=1 000 Ω最大值为20 Ω的滑动变阻器R1；最大值为2 000 Ω的滑动变阻器R2定值电阻R3=9 000 Ω、R4=200 Ω ；开关S以及导线若干为了减小实验误差，请回答以下问题：（1）从以上实验器材中选择合适的实验器材，设计测量电阻R x的电路图，画在图中的方框内，并在电路图中标明实验器材的符号．（2）某次操作时，将滑动变阻器的滑动触头移到合适位置，两电流表的读数如上图所示，则电流表A1的读数为________ mA，电流表A2的读数为________ μA，则电阻R x的阻值为________Ω．（3）由该电路中产生的系统误差分析可知，该电阻R x的测量值________真实值（填“大于”、“等于”或“小于”）．4．某同学用图甲所示电路测量一段金属丝的电阻率，待测金属丝粗细均匀，阻值约为100 Ω。

2019-2020学年高三一轮复习检测（物理试卷）学校：___________姓名：___________班级：___________考号：___________(试卷满分：100分时间：100分钟)一、选择题（本题共12小题，每小题4分，共48分。

其中1-8小题为单项选择题，9-12为多选题，多选题全选对的得4分，选对但不全的得2分，选错的得0分。

）1.如图甲所示，静止于光滑水平面上坐标原点处的小物块，在水平拉力F作用下，沿x轴方向运动，拉力F随物块所在位置坐标x的变化关系如图乙所示，图线为半圆．则小物块运动到x0处时F做的总功为( ) A． 0B．F m x2C．F m x0D．x022.两个等量点电荷位于x轴上，它们的静电场的电势φ随位置x变化规律如图所示(只画出了部分区域内的电势)，x轴上两点B、C点，且OB>OC，由图可知( )A．C点的电势低于B点的电势B．B点的场强大小大于C点的场强大小，B、C点的电场方向相同C．正电荷可以在x轴上B、C之间的某两点做往复运动D．负电荷沿x轴从B移到C的过程中电场力先做正功后作负功3.如图所示，倾角为30°的粗糙斜面与倾角为60°的足够长的光滑斜面对接在一起，两斜面上分别放有质量均为m的物块甲和乙，两物块通过一跨过定滑轮的细线连在一起．在平行于斜面的拉力F的作用下两物块均做匀速运动．从图示位置开始计时，在甲物块与滑轮相碰前的一段时间内，下面的图象中，x表示每个物块所通过的路程，E表示两物块组成的系统的机械能，E p表示两物块组成的系统的重力势能，Wf表示甲物块克服摩擦力所做的功，WF表示拉力F对乙物块所做的功，则图象中所反映的关系可能正确的是( )A． B． C． D．4.如图所示，小物体从某一高度自由下落，落到竖直在地面的轻弹簧上，在A点物体开始与弹簧接触，到B点物体的速度为零，然后被弹回，则下列说法中正确的是( )A．物体经过A点时速度最大B．物体从A下落到B的过程中，物体的机械能守恒C．物体从A下落到B以及从B上升到A的过程中，动能都是先变大后变小D．物体从A下落到B的过程中的动能和重力势能之和越来越大5.经过m次α衰变和n次β衰变，则（）A．m=7，n=3 B．m=7，n=4C．m=14，n=9 D．m=14，n=186.物体做匀变速直线运动的位移－时间图象如图所示，由图中数据可求出的物理量是( )A．可求出物体的初速度B．可求出物体的加速度C．可求出物体的平均速度D．可求出物体通过的路程7.如图所示，在竖直放置间距为d的平行板电容器中，存在电场强度为E的匀强电场．有一质量为m，电荷量为＋q的点电荷从两极板正中间处静止释放，重力加速度为g.则点电荷运动到负极板的过程( ) A．加速度大小为a＝＋gB．所需的时间为t＝C．下降的高度为y＝D．电场力所做的功为W＝Eqd8.如图所示空间有垂直纸面向外的匀强磁场，一质量为m=1 kg的带正电的绝缘小滑块，沿斜面先向上运动，当滑到最高点后又沿斜面下滑。

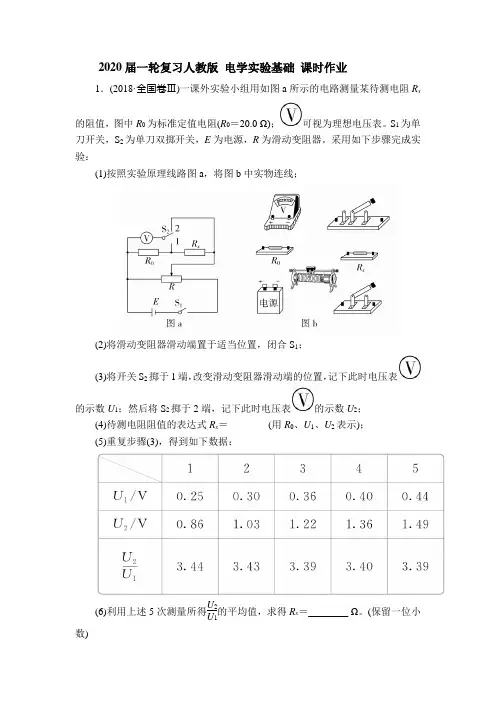

2020届一轮复习人教版 电学实验基础 课时作业1．(2018·全国卷Ⅲ)一课外实验小组用如图a 所示的电路测量某待测电阻R x 的阻值，图中R 0为标准定值电阻(R 0＝20.0 Ω)；可视为理想电压表。

S 1为单刀开关，S 2为单刀双掷开关，E 为电源，R 为滑动变阻器。

采用如下步骤完成实验：(1)按照实验原理线路图a ，将图b 中实物连线；(2)将滑动变阻器滑动端置于适当位置，闭合S 1；(3)将开关S 2掷于1端，改变滑动变阻器滑动端的位置，记下此时电压表的示数U 1；然后将S 2掷于2端，记下此时电压表的示数U 2； (4)待测电阻阻值的表达式R x ＝________(用R 0、U 1、U 2表示)；(5)重复步骤(3)，得到如下数据：(6)利用上述5次测量所得U 2U 1的平均值，求得R x ＝________ Ω。

(保留一位小数)答案 (1)图见解析 (4)⎝ ⎛⎭⎪⎫U 2U 1－1R 0 (6)48.2 解析 开关S 2掷于1端，由欧姆定律可得通过R x 的电流I ＝U 1R 0，将开关S 2掷于2端，R 0和R x 串联电路电压为U 2，R x 两端电压为U ＝U 2－U 1，由欧姆定律可得待测电阻阻值R x ＝U I ＝U 2－U 1U 1R 0＝⎝ ⎛⎭⎪⎫U 2U 1－1R 0。

5次测量所得U 2U 1的平均值为15(3.44＋3.43＋3.39＋3.40＋3.39)＝3.41，故R x ＝⎝ ⎛⎭⎪⎫U 2U 1－1R 0＝(3.41－1)×20.0 Ω＝48.2 Ω。

2．(2018·天津高考)某同学用伏安法测定待测电阻R x 的阻值(约为10 kΩ)，除了R x 、开关S 、导线外，还有下列器材供选用：A ．电压表(量程0～1 V ，内阻约为10 kΩ)B ．电压表(量程0～10 V ，内阻约为100 kΩ)C ．电流表(0～1 mA ，内阻约为30 Ω)D ．电流表(0～0.6 A ，内阻约为0.05 Ω)E ．电源(电动势1.5 V ，额定电流0.5 A ，内阻不计)F ．电源(电动势12 V ，额定电流2 A ，内阻不计)G ．滑动变阻器R 0(阻值范围0～10 Ω，额定电流2 A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________。

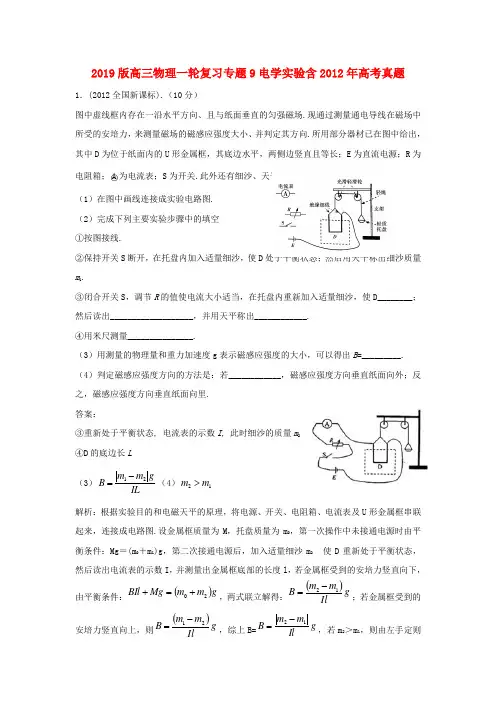

2019版高三物理一轮复习专题9电学实验含2012年高考真题1．(2012全国新课标).（10分）图中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场.现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向.所用部分器材已在图中给出，其中D 为位于纸面内的U 形金属框，其底边水平，两侧边竖直且等长；E 为直流电源；R 为电阻箱；○A 为电流表；S 为开关.此外还有细沙、天平、米尺和若干轻质导线. （1）在图中画线连接成实验电路图. （2）完成下列主要实验步骤中的填空 ①按图接线.②保持开关S 断开，在托盘内加入适量细沙，使D 处于平衡状态；然后用天平称出细沙质量m 1.③闭合开关S ，调节R 的值使电流大小适当，在托盘内重新加入适量细沙，使D________；然后读出___________________，并用天平称出____________. ④用米尺测量_______________.（3）用测量的物理量和重力加速度g 表示磁感应强度的大小，可以得出B =_________. （4）判定磁感应强度方向的方法是：若____________，磁感应强度方向垂直纸面向外；反之，磁感应强度方向垂直纸面向里.答案：③重新处于平衡状态, 电流表的示数I , 此时细沙的质量m 2 ④D 的底边长L （3）ILg m m B 21-=（4）12m m >解析：根据实验目的和电磁天平的原理，将电源、开关、电阻箱、电流表及U 形金属框串联起来，连接成电路图.设金属框质量为M ，托盘质量为m 0，第一次操作中未接通电源时由平衡条件：Mg ＝(m 0＋m 1)g ，第二次接通电源后，加入适量细沙m 2D 重新处于平衡状态，然后读出电流表的示数I ，并测量出金属框底部的长度l ，若金属框受到的安培力竖直向下，由平衡条件：()g m m Mg BIl 20+=+，两式联立解得：()gIlm m B 12-=；若金属框受到的安培力竖直向上，则()gIlm m B 21-=，综上B=g Ilm m B 12-=，若m 2＞m 1，则由左手定则可知磁感应强度方向垂直纸面向外，反之，磁感应强度方向垂直纸面向里.2.（2012广东卷）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻.①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a）和图15（b）所示，长度为_____cm，直径为_____mm.②按图15（c）链接电路后，实验操作如下：（a）将滑动变阻器R1的阻值置于最_____处（填“大”或“小”）；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；（b）将电阻箱R2的阻值调至最______（填“大”或“小”）；将S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1280Ω；③由此可知，圆柱体的电阻为_____Ω.答案：（1）①5.01 5.315 ②（a）大（b）大③1280解析：(1)①游标卡尺的精度为0.1 mm,所以L=(50+1×0.1)mm=5.01 cm,数为 d=(5+31.6×0.01) mm=5.316 mm.②为了保护电流表，在接通电路之前，要使电路中的总电阻尽可能大，然后慢慢减小电路中的电阻.3.（2012北京高考卷）．（18分）在“测定金属的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为50cm．（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为___________mm（该值接近多次测量的平均值）（2）用伏安法测金属丝的电阻Rx．实验所用器材为：电池组(电动势为3V，内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3k Ω)、滑动变阻器R (0~20Ω，额定电流2A)、开关、导线若干． 某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：由以上数据可知，他们测量Rx 是采用图2中的_________图(选填“甲”或“乙”)．（3）图3是测量Rx 的实验器材实物图，阻器的一端．请根据图(2)所选的电路图，补充完成图3间，电压表或电流表不至于被烧坏．（4）这个小组的同学在坐标纸上建立U 、I 坐标系，如图4所示，图中已标出了测量数据对应的4个坐标点．请在图4中标出第2、4、6次测量数据坐标点，并描绘出U ─I 图线．由图线得到金属丝的阻值R x =___________Ω(保留两位有效数字)．（5）根据以上数据可以估算出金属丝的电阻率约为___________(填选项前的符号) A ．1×10-2Ω⋅m B ．1×10-3Ω⋅m C ．1×10-6Ω⋅m D ．1×10-8Ω⋅m图2乙甲图3图4（6）任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是___________(有多个正确选项)．A ．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B ．由于电流表和电压表内阻引起的误差属于偶然误差C ．若将电流表和电压表内阻计算在内，可以消除由测量仪表引起的系统误差D ．用U ─I 图像处理数据求金属丝电阻可以减小偶然误差 答案：（1）（0.395-0.399均可） （2）甲 （3）如答图3（4）如答图4 （4.3-4.7均可） （5）C （6）CD 解析：（1）固定刻度读数为0，可动刻度读数为39.7，所测长度为0+39.7×0.01=0.397mm.(0.395～0.399).（2）由记录数据根据欧姆定律可知金属丝的电阻R x 约5Ω.答图3 答图4则有501.05==A x R R ，60053000==x V R R 比较R x 为小电阻应该采用外接法测量误差小. 由（3）知是用伏安特性曲线来测量电阻的，就要求电压电流从接近0开始调节，所以应该采用分压接法（甲）.（3）注意连图时连线起点和终点在接线柱上并且不能交叉，结合（2）可知应该连接成外接分压接法（甲）那么在连线时断开开关且使R x 两端的电压为0.先连外接法（线1）再连分压法（线2和3），此时滑片P 必须置于变阻器的左端.（4）描绘出第2、4、6三个点后可见第6次测量数据的坐标点误差太大舍去，然后作出U -I 图线.其中第4次测量数据的坐标点在描绘出的U -I 图线上，有5.4220.000.1==x R Ω(4.3～4.7).（5）根据电阻定律S lR x ρ=有662105.45.010397.014.35.4--⨯=⨯⨯⨯==l S R x ρΩ·m ，估算出的金属丝电阻率是C.（6）用螺旋测微器测量金属丝直径时，由于读数引起的误差属于偶然误差；由于电流表和电压表内阻引起的误差属于系统误差.答案C D.5.（2012山东卷）（2）在测量金属丝电阻率的试验中，可供选用的器材如下： 待测金属丝：x R （阻值约4Ω，额定电流约0.5A ）； 电压表：V （量程3V ，内阻约3k Ω）； 电流表：1A （量程0.6A ，内阻约0.2Ω）； 2A （量程3A ，内阻约0.05Ω）； 电源：1E （电动势3V ，内阻不计）2E （电动势12V ，内阻不计） 滑动变阻器：R （最大阻值约20Ω） 螺旋测微器；毫米刻度尺；开关S ；导线.○1用螺旋测微器测量金属丝的直径，示数如图所示，读数为 mm. ○2若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选 、电源应选 （均填器材代号），在虚线框中（间答题卡）完成电路原理图.答案：（2）○11.773【1.771-1.775均正确】○2A 1；E 1；电路图如右. 解析：①1．773【1．771～1．775均正确】②电压表量程3V ，所以电源应选E1，通过待测金属丝的最大电流约为75.043===x R E I A ，所以电流表应选A1.电路图如右.6.（2012四川卷） (2)某学习小组的同学拟探究小灯泡L 的伏安特性曲线，可供选用的器材如下：小灯泡L ，规格“4.0V ．0.7A ”；电流表A1，量程3A ，内阻约为0.1Ω; 电流表A 2，量程0.6A ，内阻r 2=0.2Ω; 电压表V ，量程3V ，内阻r V =9k Ω； 标准电阻R 1，阻值1Ω； 标准电阻R 2，阻值3 k Ω;滑动变阻器R ，阻值范围O~ 10Ω,； 学生电源E ，电动势6V ，内阻不计； 开关S 及导线若干.①甲同学设计了如图1所示的电路来进行测量，当通过L 的电流为0.46A 时，电压表的示数如图2所示，此时L 的电阻为____Ω.②乙同学又设计了如图3所示的电路来进行测量，电压表指针指在最大刻度时，加在L 上的电压值是____V.③学习小组认为要想更准确地描绘出L 完整的伏安特性曲线，需要重新设计电路.请你在乙同学的基础上利用所供器材，在图4所示的虚线框内补画出实验电路图，并在图上标明所选器材代号. 答案：(2)①5（3分）；②4（3分）；③解析：①电压表示数2.3V ，Ω==546.03.2R .②4)30009000(90003=+=L U V.③准确地描绘出L 完整的伏安特性曲线，需要将电流电压调节达到小灯泡的额定值.测量准确3A 电流表不能使用，3V 电压表和0.6A 电流表量程不够必须改装；将电压表和2R 串联，刚好满足4V 量程（小灯泡额定）；电流的2A 与1R 并联即可将电流量程扩至0.72 A （额定为0.7 A ）.两表改装完毕之后，再考虑内、外接的问题.由于改装后的电压表量程刚好等于小灯泡额定电压，也就不适于将改装后的安培表内接了，否则电压表会超量程的.这里最好采用外接法，即答图1.。

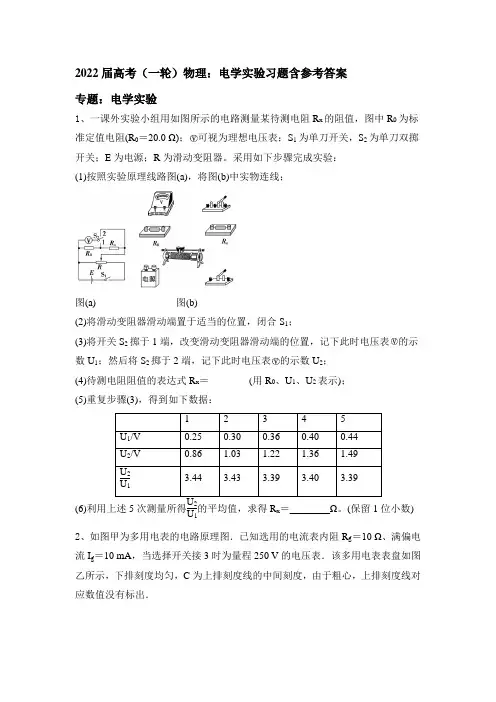

2022届高考（一轮）物理：电学实验习题含参考答案专题：电学实验1、一课外实验小组用如图所示的电路测量某待测电阻R x的阻值，图中R0为标准定值电阻(R0＝20.0 Ω)；可视为理想电压表；S1为单刀开关，S2为单刀双掷开关；E为电源；R为滑动变阻器。

采用如下步骤完成实验：(1)按照实验原理线路图(a)，将图(b)中实物连线；图(a)图(b)(2)将滑动变阻器滑动端置于适当的位置，闭合S1；(3)将开关S2掷于1端，改变滑动变阻器滑动端的位置，记下此时电压表的示数U1；然后将S2掷于2端，记下此时电压表的示数U2；(4)待测电阻阻值的表达式R x＝________(用R0、U1、U2表示)；(5)重复步骤(3)，得到如下数据：1 2 3 4 5U1/V 0.25 0.30 0.36 0.40 0.44U2/V 0.86 1.03 1.22 1.36 1.49U2U13.44 3.43 3.39 3.40 3.39(6)利用上述5次测量所得U2U1的平均值，求得R x＝________Ω。

(保留1位小数)2、如图甲为多用电表的电路原理图．已知选用的电流表内阻R g＝10 Ω、满偏电流I g＝10 mA，当选择开关接3时为量程250 V的电压表．该多用电表表盘如图乙所示，下排刻度均匀，C为上排刻度线的中间刻度，由于粗心，上排刻度线对应数值没有标出．(1)若指针指在图乙所示位置，选择开关接1时其读数为；选择开关接3时其读数为．(2)为了测该多用电表欧姆挡的电阻和表内电源的电动势，某同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接2，红黑表笔短接，调节R1的阻值使电表指针满偏；②将多用电表红黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在C处，此时电阻箱如图丙所示，则C处刻度应为.③计算得到多用电表内电池的电动势为V．(保留2位有效数字)3、新能源汽车是今后汽车发展的主流方向，如图(a)所示为车载动力电池，其技术参数是额定容量约120 Ah，额定电压约3.3 V，内阻约0.03 Ω，现有一个用了很长时间已经老化的这种电池，某研究小组想测量这个电池的电动势和内阻，但实验器材仅有一个电流表(量程100 mA、内阻9 Ω)、一个定值电阻R0＝1 Ω、一个电阻箱、一个开关和导线若干，该同学按如图(b)所示电路进行实验，测得的数据如下表所示．次数 1 2 3 4 5R(Ω)0.9 4.2 7.3 10.8 14.1I 0(mA) 100 50 34 25 20(1)实验中将电流表与定值电阻并联实质上是把电流表改装成了大量程的电流表，则改装后的电流表的测量值I 与原电流表的读数I 0的关系为________________________________________________________________； (2)若利用图象确定电池的电动势和内阻，则应作______(选填“R­I”或“R­1I ”)图象； (3)利用测得的数据在坐标纸上作出适当的图象；(4)由图象可知，该电池的电动势E ＝________V ，内阻r ＝________Ω. 4、某兴趣小组想用伏安法较准确地测定阻值约为1 500 Ω的新型合金材料的电阻率，实验室可供选用的器材有： A ．电压表V 1(量程为3 V ，内阻约为3 kΩ) B ．电压表V 2(量程为15 V ，内阻约为15 kΩ) C ．电流表A 1(量程为3 mA ，内阻约为20 Ω) D ．电流表A 2(量程为10 mA ，内阻约为7 Ω) E ．滑动变阻器R(最大阻值为10 Ω) F ．电源E(电动势为4.5 V ，内阻约为0.5 Ω) G ．开关S ，导线若干(1)要使电流表和电压表的示数都能达到满偏的三分之一以上，在所提供的电流表中就选用________，电压表就选用________。
