室内设计施工图设计说明

建筑施工图设计说明1.设计依据1.1 规划管理局及有关部门批准的修建性详细规划总平面图。

1.2 建设单位设计委托书、经建设方确定的本工程方案设计,甲方签订的设计合同。

1.3 现行的国家有关建筑设计规范、规程和规定：《民用建筑设计通则》（GB 50352-2005）《建筑设计防火规范》（GB 50016-2014）《建筑内部装修设计防火规范》（GB 50222-2015）《建筑模数协调统一标准》（GBT50002-2013）《屋面工程技术规范》（GB 50345-2012）《房屋建筑制图统一标准》（GB/T5001-2010）《工程建设强制性条文-房屋建筑部分》（2013年版）《外墙外保温工程技术规程》（JGJ 144 -2008）《民用建筑热工设计规范》（GB 50176-2016）《建筑外墙外保温防火隔离带技术规程》（JGJ 289-2012）《建设工程质量管理条例》《建筑防火隔离带用岩棉制品》（JC/T 2292-2014）《全国民用建筑工程设计技术措施》《建筑地面设计规范》GB50037-2013002.项目概况2.1 项目名称：昌吉州文化事业发展新区新建安检室等附属设施建设项目工程名称：新建安检室2.2 建设单位：昌吉州机关后勤服务中心2.3 建设地点：昌吉市南公园西路2.4 设计范围和内容：建筑施工图设计2.5 工程主要特征表：3.设计标高3.1 本工程室内±0.00对应绝对标高依据场地现场确定，室内外高差为0.15米3.2 本工程标高以m为单位，总平面尺寸以m为单位，其他尺寸以mm为单位。

3.3 各层标高为建筑完成面标高，屋面标高为结构面标高3.4 建筑平面图所注尺寸均为结构尺寸，门窗所注尺寸均为洞口尺寸3.5 室外景观环境、绿化设计标高的确定应以不影响本设计的室外标高为原则。

4.墙体、柱4.1 墙体的基础部分详见结施图4.2 承重砌体为P型烧结多孔砖砌筑，砌体厚度为370mm，烧结多孔砖强度等级不低于MU10,砌筑水泥砂浆强度等级不低于M10。

建筑施工图设计说明一. 总则:（一）本施工图设计说明是施工图的重要组成部分，请务必仔细理解。

（二）工程概况1. 项目名称：某住宅小区（一期）2. 建设单位：3. 建设地点：4. 主要技术经济指标总用地面积：总建筑面积：地上建筑总面积：地下建筑总面积：1#楼住宅建筑面积：2#楼住宅建筑面积：3#楼住宅建筑面积：斜土路裙房面积：辅助用房面积：容积率：绿地率：集中绿地率：建筑密度：机动车停车位：总户数：（三）主要设计依据1. 关于某住宅小区（一期）项目初步设计的批复2. 国家及上海市有关设计规范、规定、标准3. 消防、交通、环保、人防诸政府主管部门及水、电、煤、卫诸市政配套部门的扩初审查意见。

（四）尺寸标准1. 以图纸上所注尺寸为准，不应从图上度量。

2. 建筑平面图所注尺寸为结构尺寸（有详图表示的除外），尺寸单位为毫米（mm）。

3. 建筑平面、立面、剖面所注标高均为建筑完成面标高，单位为米（m）。

4. 门窗尺寸均为土建洞口尺寸，尺寸单位为毫米。

（门洞高度为完成面至洞口上皮高度）。

5. 屋面标高为天沟完成面标高，与结构面相差70mm。

6. 各楼层建筑面层设定厚度、建筑完成面与结构面的高差详见各层平面图。

（五）施工图编排格式（六）总体定位及标高的设定：1．定位：根据业主提供的“房屋土地测绘技术报告书”中界址点坐标及相关备忘录。

单体定位参见总平面图及地下室平面图。

2．本工程设计标高：设定首层完成面标高±0.000相当于绝对标高4.800。

室内外高差为600 二. 建筑设计说明:（一）墙体1. 高层住宅外墙为200厚钢筋混凝土剪力墙，外围填充墙采用200厚混凝土空心砌块，剪力墙详见结构施工平面图。

所有内隔墙采用200mm及100mm厚的加气混凝土砌块。

卫生间及厨房内隔墙采用100厚混凝土空心砌块。

2. 隔墙与剪力墙、梁连接处加18#钢丝网400宽再作粉刷。

砌筋方法参见有关加气砌块和砼空心砌块的技术规范。

室内装饰施工图设计说明一：工程概述1.1 工程名称：1.2 业主（甲方）：1.3 本工程装饰设计范围包含：1.4 本次装修设计专业包含：装饰,电气等1.5 设计阶段：室内装饰施工图1.6 装饰设计总面积：二：设计依据本设计遵守国家及地方现行有关设计规范.标准：《民用建筑设计通则》GB50352-2005《高层民用建筑设计防火规范》(2005年版) GB 50045-95《建筑内部装修设计防火规范》GB 50222-95《民用建筑工程室内环境污染控制规范》GB 50325-2001《建筑装饰装修工程施工质量验收规范》GB 50201-2001《全国民用建筑工程设计技术措施》（2003年版）三：图纸说明3.1 标注尺寸均以毫米为单位.3.2 天花高度均为从本层楼地面土建完成面算起地相对标高.3.3本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决,所有尺寸均以图纸标注为准,不得从图上按比例量取.四：施工说明4.1 工地管理人员.技术人员应对图纸和说明书作全面了解,对有一些特殊施工要求地部位应作重点记录,遇有问题应与设计人员协商解决,不得自行修改设计.4.2 所有饰面材料.灯具.五金地款式号需由设计师选样并经业主确定后方可施工,样板经审批认可后才可施工4.3 施工工序必须符合《建筑工程质量验收规范》要求,发现问题应及时纠正.凡质量控制未提及处,均按规范要求执行.4.4 本工程中使用地金属构件,均防锈处理,所有木质垫材及暗材均需要经过防火涂料处理.防腐和防蛀地表层处理.所有粗木工作及隐蔽部分均需验看后才可安装.4.5 承包人装置五金必须小心,不当之处须慎加修整.五金装妥后须经仔细检验试用,安装后须无毛痕.凹痕等伤害,门球及把手须包裹至油漆完成后为止.4.6 室内装修严格控制室内环境污染地各个环节,（GB50325—2001）五：施工技术及质量控制5.1此施工技术要求与参考《建筑装饰使用手册》（中国建筑装饰协会组织编写）编制,目地为规范施工工艺和提供预算依据,但鉴定装饰材料地更新和施工技术地进步,此技术说明不强制要求.5.2 放线：根据建筑图纸及装饰设计图纸,有甲方负责人,设计单位,施工单位单方工程技术人员共同进行图纸会审交底,到现场做实际定位,并根据规范要求,进行测量水平放线,放线时如现场实际与设计图纸发生尺寸不符时,需要施工单位变更, 甲方和设计单位应同时签字,现场,临时变更并需要施工单位出示方案时,必须经设计单位同意,甲方予以签字认可,才能实行5.3 非承重隔墙工程内装地非承重主要隔墙为C100轻钢龙骨石膏板隔墙,5.4 楼地面工程地砖楼地面：钢筋混凝土楼板或垫层；素水泥浆结合层一道；20厚1:4干硬性泥砂；撒素水泥面（洒适量清水）；10厚地砖白水泥擦缝.六：消防专篇6.1 设计原则及设计依据：本工程为室内装修工程,耐火等级为一级.本次室内装修设计尽量遵循原土建设计地防火分区.防烟分区.人员疏散等各项防火技术设计措施.建筑内部装修防火设计是建筑消防设计地组成部分.内部装修选材设计符合GB50220-95,《建筑内部装修设计防火规范》地各项规定.玻璃隔断上部到顶结构采用轻钢龙骨双面双层石膏板.装修中所有隐蔽部分木龙骨或木制部分均刷防火涂料两遍.所有室内吊顶上地扬声器.火灾自动报警探测器.火灾警铃.自动灭火系统喷洒头空调风口.排烟口位置等,均由相关消防电气.给排水.空调及通风专业详细考虑设计,与室内设计师协商后确定.各专业密切配合,协调统一.6.2 装修施工注意事项:当照明灯具地高温部位靠非A级材料时,应采取隔热.散热等防火保护措施,灯饰使用材料地燃烧性能不应低于B1级.配电箱应安装于不低于B1级地装修材料上.其他施工工艺应遵循国家有关消防规定.天花龙骨根据施工单位及厂家规范施工.七：环保专篇夹板等采用环保材料,装饰材料均采用环保型材料,并按以下标准执行: (GB 18584-2001) 《室内装饰装修材料人造板及其制品中甲醛释放限量》(GB 18581-2001)《室内装饰装修材料溶剂型木器涂料中有害物质限量》(GB 18583-2001)《室内装饰装修材料胶粘剂中有害物质限量》(GB 6566-2001)《建筑材料放射性核素限量》(GB 18582-2001)《室内装饰装修材料内墙涂料中有害物质限量》《室内装饰材料有害物质限量十项标准》八：安防专篇8.1 本设计遵守国家及地方现行有关设计规范.标准：《安全防范工程程序与要求》GA/T75-94《中华人民共和国公安安全行业标准》GA/T70.74.75-94《民用闭路监视电视系统工程技术规范》GA/T70.74.75-948.2 图中红外摄像机点位根据现场实际情况在保证视频图像采集角度及清晰度地前提下可以进行微调8.3 建议吊顶在2400mm左右,保证视频采集图像质量.8.4 本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决,所有尺寸均以图纸标注为准,不得从图上按比例量取.8.5工地管理人员.技术人员应对图纸和说明书作全面了解,对有一些特殊施工要求地部位应作重点记录,遇有问题应与设计人员协商解决,不得自行修改设计.8.6 所有材料.设备.型号需由设计师选样并经业主确定后方可施工.8.7 施工必须符合相关要求,发现问题应及时纠正.凡质量控制未提及处,均按规范要求执行.8.8 本工程中使用地线管,均为Φ20镀锌穿线铁管.8.9 安防供应商施工过程中,应与工程及时沟通,做好交叉施工.8.10 此施工技术要求参考《中华人民共和国安安全行业标准》8.11 管线铺设线：根据图纸中标明线路路由.布设镀锌穿线铁管,管内铺设SYV75-3(线缆距离超过150米使用SVY75-5)及RVV 2x1.0线缆.计图纸发生尺寸不符时,需要施工单位变更,甲方和设计单位应同时签字.现场临时变更并需施工单位出示方案时,必须经设计单位同意,甲方予以签字认可,才能实施.九：备注1.设计单位：2.施工单位：3.施工单位联系人：4.联系方式：。

一、十八、项目概况1．工程名称；新乡市星海假日王府Ⅱ期2．建设地点；河南省新乡市3．建设单位；新乡市星海置业有限公司4．使用功能；住宅5．其余详工程技术经济指标总表（表1）十九、设计依据；1．新乡市规划局城市设计指引2．新乡市建设用地规划许可证3．新乡市计划投资立项批准文4．甲方提供的设计任务书以及有关地形图5．主要应用规范、标准、规程（1）《中华人民共和国工程建设标准强制性文件》（2009 版）（2）《民用建筑设计通则》 GB 50352—2005 （ 2005 版）（3）《建筑设计防火规范》 GB 50016—2006 （ 2006 版）（4）《高层民用建筑设计防火规范》GB 50045—95（ 2005 版）（5）《住宅建筑规范》 GB 50368— 2005三、工程技术经济指标总表项目概况项目名称新乡市星海假日王府Ⅱ期用地位置河南省新乡市总地号用地单位新乡市星海置业有限公司用地主要技术经济指标用地面积 (m2)51644建设用地面积 (m 2)43356总建筑面积 (m2)286930.65绿地面积 (m 2)16402地上建筑面积 (m2)240520.37容积率 (%)设计 4.63地下建筑面积 (m2)46410.28履盖率 (%)设计24.72(%)建筑基底面积 (m2)12764.08绿地率 (%)设计31.76(%)道路广场用地面积 (m2)5429停车位 (室内 /室外 )设计1570/363本次出图建筑总面积99009.41(m 2) 计容建筑面积98414.92 (m2)本期设计建筑子项子项名称4#6#楼建筑性质住宅结构类型剪力墙结构设计使用年限50 年抗震设防烈度八度建筑类别一类高层住宅建筑耐火等级一级地下室建筑耐火等一级级本期设计建筑子项建筑面积及分配1.商铺面积位置计容积率建筑面积(m2)其2.住宅面积26119.43 位置一至三十三层建筑面积 (m2)26119.43中26338.31不计容积率建筑面积(m 其 1.架空层面积218.88 位置一层2)中218.88子项名称5#楼建筑性质住宅结构类型剪力墙结构设计使用年限50 年抗震设及烈度八度建筑类别一类高层住宅建筑耐火等级一级地下耐火等级一级本期设计建筑子项建筑面积及分配计容率建筑面积 (m 2)其1.商铺面积428.52位置一、二层23777.24 2.住宅面积22848.72位置二至三十层中建筑面积 (m2)23777.24不计容积率建筑面积 (m 2)1．架空层面其中子项名称7#楼建筑性质住宅结构类型剪力墙结构设计使用年限50抗震设防烈度八度建筑类别一级高层住宅建筑耐火等级一级别地下室耐火等级一级本期设计建筑子项建筑面积及分配1.商铺面积1347.04位置一、二层计容积率建筑面积 (m2)其1.住宅面积19839.32位置二至二十八层231186.36建筑面积 (m2)中21343。

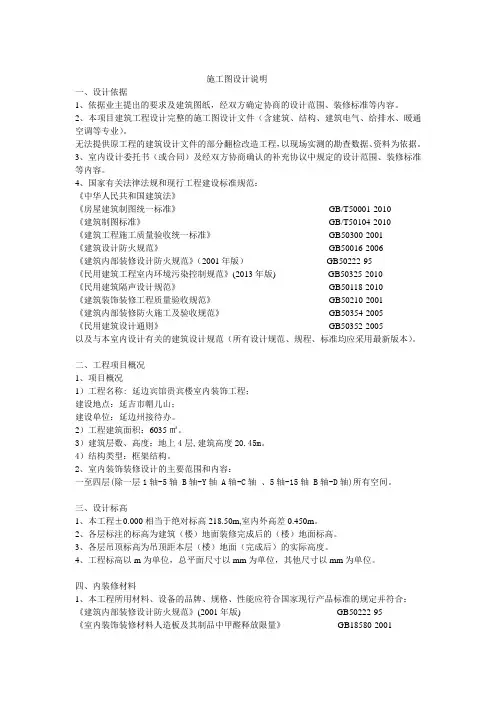

施工图设计说明一、设计依据1、依据业主提出的要求及建筑图纸，经双方确定协商的设计范围、装修标准等内容。

2、本项目建筑工程设计完整的施工图设计文件（含建筑、结构、建筑电气、给排水、暖通空调等专业）。

无法提供原工程的建筑设计文件的部分翻检改造工程，以现场实测的勘查数据、资料为依据。

3、室内设计委托书（或合同）及经双方协商确认的补充协议中规定的设计范围、装修标准等内容。

4、国家有关法律法规和现行工程建设标准规范：《中华人民共和国建筑法》《房屋建筑制图统一标准》GB/T50001-2010《建筑制图标准》GB/T50104-2010《建筑工程施工质量验收统一标准》GB50300-2001《建筑设计防火规范》GB50016-2006《建筑内部装修设计防火规范》（2001年版）GB50222-95《民用建筑工程室内环境污染控制规范》(2013年版) GB50325-2010《民用建筑隔声设计规范》GB50118-2010《建筑装饰装修工程质量验收规范》GB50210-2001《建筑内部装修防火施工及验收规范》GB50354-2005《民用建筑设计通则》GB50352-2005以及与本室内设计有关的建筑设计规范（所有设计规范、规程、标准均应采用最新版本）。

二、工程项目概况1、项目概况1）工程名称:延边宾馆贵宾楼室内装饰工程；建设地点：延吉市帽儿山；建设单位：延边州接待办。

2）工程建筑面积：6035㎡。

3）建筑层数、高度：地上4层,建筑高度20.45m。

4）结构类型：框架结构。

2、室内装饰装修设计的主要范围和内容：一至四层(除一层1轴-5轴 B轴-Y轴 A轴-C轴、5轴-15轴 B轴-D轴)所有空间。

三、设计标高1、本工程±0.000相当于绝对标高218.50m,室内外高差0.450m。

2、各层标注的标高为建筑（楼）地面装修完成后的（楼）地面标高。

3、各层吊顶标高为吊顶距本层（楼）地面（完成后）的实际高度。

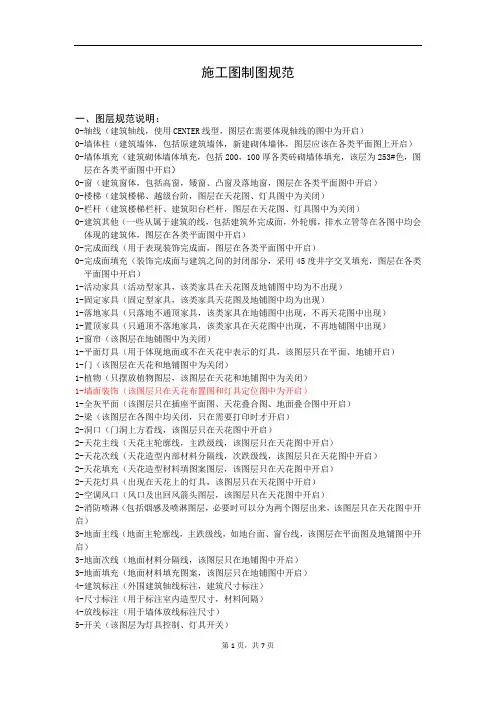

施工图制图规范一、图层规范说明：0-轴线（建筑轴线，使用CENTER线型，图层在需要体现轴线的图中为开启）0-墙体柱（建筑墙体，包括原建筑墙体，新建砌体墙体，图层应该在各类平面图上开启）0-墙体填充（建筑砌体墙体填充，包括200，100厚各类砖砌墙体填充，该层为253#色，图层在各类平面图中开启）0-窗（建筑窗体，包括高窗，矮窗、凸窗及落地窗，图层在各类平面图中开启）0-楼梯（建筑楼梯、越级台阶，图层在天花图、灯具图中为关闭）0-栏杆（建筑楼梯栏杆、建筑阳台栏杆，图层在天花图、灯具图中为关闭）0-建筑其他（一些从属于建筑的线，包括建筑外完成面，外轮廓，排水立管等在各图中均会体现的建筑体，图层在各类平面图中开启）0-完成面线（用于表现装饰完成面，图层在各类平面图中开启）0-完成面填充（装饰完成面与建筑之间的封闭部分，采用45度井字交叉填充，图层在各类平面图中开启）1-活动家具（活动型家具，该类家具在天花图及地铺图中均为不出现）1-固定家具（固定型家具，该类家具天花图及地铺图中均为出现）1-落地家具（只落地不通顶家具，该类家具在地铺图中出现，不再天花图中出现）1-置顶家具（只通顶不落地家具，该类家具在天花图中出现，不再地铺图中出现）1-窗帘（该图层在地铺图中为关闭）1-平面灯具（用于体现地面或不在天花中表示的灯具，该图层只在平面、地铺开启）1-门（该图层在天花和地铺图中为关闭）1-植物（只摆放植物图层，该图层在天花和地铺图中为关闭）1-墙面装饰（该图层只在天花布置图和灯具定位图中为开启）1-全灰平面（该图层只在插座平面图、天花叠合图、地面叠合图中开启）2-梁（该图层在各图中均关闭，只在需要打印时才开启）2-洞口（门洞上方看线，该图层只在天花图中开启）2-天花主线（天花主轮廓线，主跌级线，该图层只在天花图中开启）2-天花次线（天花造型内部材料分隔线，次跌级线，该图层只在天花图中开启）2-天花填充（天花造型材料填图案图层，该图层只在天花图中开启）2-天花灯具（出现在天花上的灯具，该图层只在天花图中开启）2-空调风口（风口及出回风箭头图层，该图层只在天花图中开启）2-消防喷淋（包括烟感及喷淋图层，必要时可以分为两个图层出来，该图层只在天花图中开启）3-地面主线（地面主轮廓线，主跌级线，如地台面、窗台线，该图层在平面图及地铺图中开启）3-地面次线（地面材料分隔线，该图层只在地铺图中开启）3-地面填充（地面材料填充图案，该图层只在地铺图中开启）4-建筑标注（外围建筑轴线标注，建筑尺寸标注）4-尺寸标注（用于标注室内造型尺寸，材料间隔）4-放线标注（用于墙体放线标注尺寸）5-开关（该图层为灯具控制、灯具开关）5-插座（包括强弱电插座）6-ELV（立面使用图层，可只分颜色，不分图层）7-DAT（大样使用图层，可只分颜色，不分图层）以上为基本图层，在特殊情况下可以通过新增图层来实现更理想的图层分离关系二、线型颜色规范说明：1#色（A3～4图：0.30，A1～2图：0.35）平立面完成面线2#色（A3～4图：0.22，A1～2图：0.25）平面家具线，立面转折线，大样轮廓线3#色（A3～4图：0.13，A1～2图：0.15）平面建筑次线，门，窗帘，天花，地面材料分隔线，立面材料分隔线，大样材料分隔线4#色（A3～4图：0.18，A1～2图：0.20）平面建筑窗线、栏杆、楼梯，天花、地面主跌级5#色（A3～4图：0.22，A1～2图：0.25）轴线6#色（A3～4图：0.15，A1～2图：0.18）灯具，开关插座，消防暖通7#色（A3～4图：0.40，A1～2图：0.40）平立剖面墙柱体线8#色（A3～4图：0.05，A1～2图：0.09）平面极次线，分缝，材料填充9#色（A3～4图：0.09，A1～2图：0.13）杂点型填充10#色（A3～4图：0.13，A1～2图：0.13）公司图框11#色（A3～4图：0.13，A1～2图：0.15）尺寸，材料，文字12～249#色（A3～4图：0.05，A1～2图：0.05）非使用线，如新增加需相应调整打印线型250#色（A3～4图：0.05，淡显50％）立面填充251～254#色（对象颜色打印，A3～4图：0.05，A1～2图：0.05）252为柱体填充线，253为墙体填充255#色（A3～4图：0.40，A1～2图：0.40）非使用线三、其他规范说明：材料代号规则；天花图例；剖面填充方法图例说明；开关插座图例；各类型标志标准。

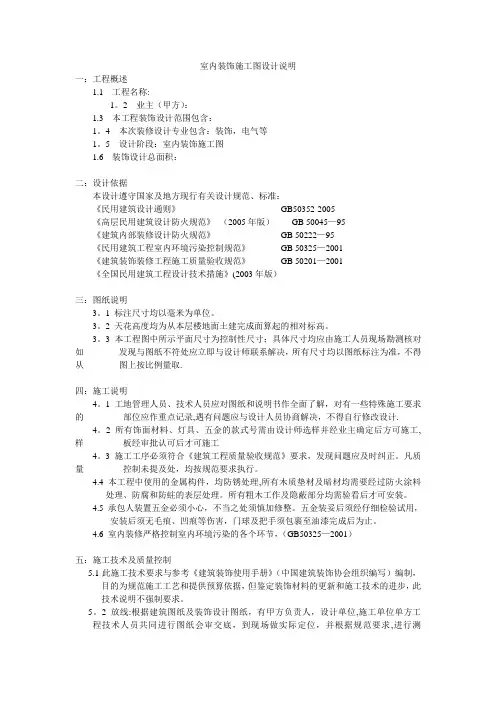

室内装饰施工图设计说明一：工程概述1.1 工程名称:1。

2 业主（甲方）：1.3 本工程装饰设计范围包含：1。

4 本次装修设计专业包含：装饰，电气等1。

5 设计阶段：室内装饰施工图1.6 装饰设计总面积：二：设计依据本设计遵守国家及地方现行有关设计规范、标准：《民用建筑设计通则》GB50352-2005《高层民用建筑设计防火规范》（2005年版）GB 50045—95《建筑内部装修设计防火规范》GB 50222—95《民用建筑工程室内环境污染控制规范》GB 50325—2001《建筑装饰装修工程施工质量验收规范》GB 50201—2001《全国民用建筑工程设计技术措施》(2003年版）三：图纸说明3。

1 标注尺寸均以毫米为单位。

3。

2 天花高度均为从本层楼地面土建完成面算起的相对标高。

3。

3本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决，所有尺寸均以图纸标注为准，不得从图上按比例量取.四：施工说明4。

1 工地管理人员、技术人员应对图纸和说明书作全面了解，对有一些特殊施工要求的部位应作重点记录,遇有问题应与设计人员协商解决，不得自行修改设计.4。

2 所有饰面材料、灯具、五金的款式号需由设计师选样并经业主确定后方可施工,样板经审批认可后才可施工4。

3 施工工序必须符合《建筑工程质量验收规范》要求，发现问题应及时纠正。

凡质量控制未提及处，均按规范要求执行。

4.4 本工程中使用的金属构件，均防锈处理,所有木质垫材及暗材均需要经过防火涂料处理、防腐和防蛀的表层处理。

所有粗木工作及隐蔽部分均需验看后才可安装。

4.5 承包人装置五金必须小心，不当之处须慎加修整。

五金装妥后须经仔细检验试用，安装后须无毛痕、凹痕等伤害，门球及把手须包裹至油漆完成后为止。

4.6 室内装修严格控制室内环境污染的各个环节，（GB50325—2001）五：施工技术及质量控制5.1此施工技术要求与参考《建筑装饰使用手册》（中国建筑装饰协会组织编写）编制，目的为规范施工工艺和提供预算依据，但鉴定装饰材料的更新和施工技术的进步，此技术说明不强制要求。
