室内装修设计施工图审核制作标准说明

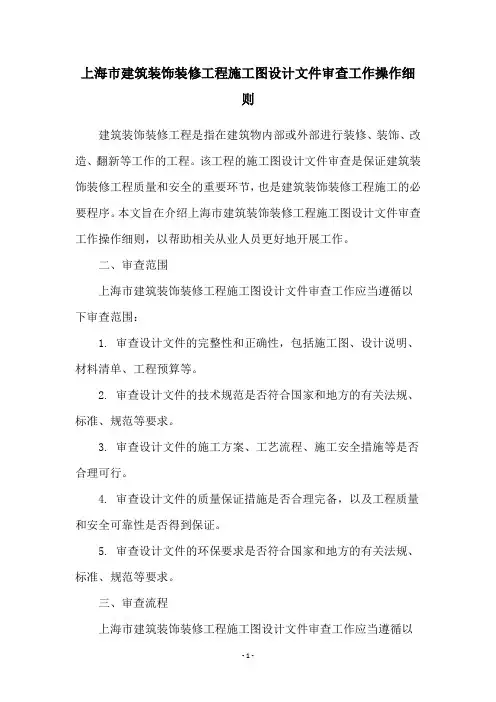

上海市建筑装饰装修工程施工图设计文件审查工作操作细则建筑装饰装修工程是指在建筑物内部或外部进行装修、装饰、改造、翻新等工作的工程。

该工程的施工图设计文件审查是保证建筑装饰装修工程质量和安全的重要环节，也是建筑装饰装修工程施工的必要程序。

本文旨在介绍上海市建筑装饰装修工程施工图设计文件审查工作操作细则，以帮助相关从业人员更好地开展工作。

二、审查范围上海市建筑装饰装修工程施工图设计文件审查工作应当遵循以下审查范围：1. 审查设计文件的完整性和正确性，包括施工图、设计说明、材料清单、工程预算等。

2. 审查设计文件的技术规范是否符合国家和地方的有关法规、标准、规范等要求。

3. 审查设计文件的施工方案、工艺流程、施工安全措施等是否合理可行。

4. 审查设计文件的质量保证措施是否合理完备，以及工程质量和安全可靠性是否得到保证。

5. 审查设计文件的环保要求是否符合国家和地方的有关法规、标准、规范等要求。

三、审查流程上海市建筑装饰装修工程施工图设计文件审查工作应当遵循以下审查流程：1. 提交设计文件施工单位应当在施工前向上海市建筑装饰装修工程质量监督检验中心提交建筑装饰装修工程施工图设计文件，包括施工图、设计说明、材料清单、工程预算等。

2. 审查设计文件上海市建筑装饰装修工程质量监督检验中心应当按照审查范围对设计文件进行审查，对不符合要求的设计文件应当及时通知施工单位进行修改。

3. 审查合格上海市建筑装饰装修工程质量监督检验中心对审查合格的设计文件应当予以审核，并签发施工图设计文件审查合格证明。

4. 开工施工施工单位应当按照审查合格的施工图设计文件进行开工施工，并严格按照设计文件的要求进行施工，保证工程质量和安全。

四、注意事项在上海市建筑装饰装修工程施工图设计文件审查工作中，需要注意以下事项：1. 施工单位应当按照审查要求进行设计文件的修改，确保设计文件符合要求后再进行开工施工。

2. 上海市建筑装饰装修工程质量监督检验中心应当认真审核设计文件，对不符合要求的设计文件应当及时通知施工单位进行修改。

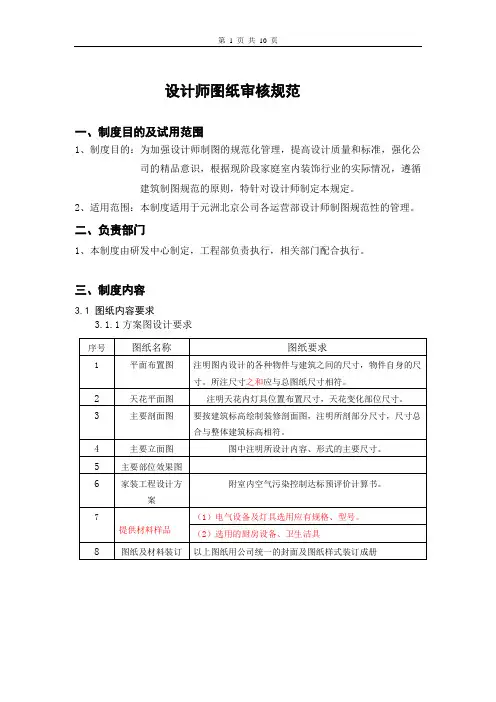

设计师图纸审核规范一、制度目的及试用范围1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。

2、适用范围：本制度适用于元洲北京公司各运营部设计师制图规范性的管理。

二、负责部门1、本制度由研发中心制定，工程部负责执行，相关部门配合执行。

三、制度内容3.1 图纸内容要求3.1.1方案图设计要求序号图纸名称图纸要求1 平面布置图注明图内设计的各种物件与建筑之间的尺寸，物件自身的尺寸。

所注尺寸之和应与总图纸尺寸相符。

2 天花平面图注明天花内灯具位置布置尺寸，天花变化部位尺寸。

3 主要剖面图要按建筑标高绘制装修剖面图，注明所剖部分尺寸，尺寸总合与整体建筑标高相符。

4 主要立面图图中注明所设计内容、形式的主要尺寸。

5 主要部位效果图6 家装工程设计方案附室内空气污染控制达标预评价计算书。

7提供材料样品（1）电气设备及灯具选用应有规格、型号。

（2）选用的厨房设备、卫生洁具8 图纸及材料装订以上图纸用公司统一的封面及图纸样式装订成册3.1.2施工图设计要求序号说明要求1 图纸封面元洲统一图纸封面2 图纸目录图纸目录必须标有正投影图的图号、图名、图幅、备注。

图号是按图纸编排顺序，从施工设计说明及要求规范开始编号。

3施工图设计说明及要求规范1.设计范围：工程项目名称、户型、地点等。

2.设计说明：包括设计定位、风格、概念、元素。

以便让业主明确装修的主方向。

3.图纸说明：4.设计要求及相应规范：根据设计内容寻找相应的国家规范要求进行说明并严格执行。

具体内容如下：防火（1）室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求。

（2）装饰材料应使用耐燃或不燃材质，木制品必须涂刷防火涂料。

（3）电气设计必须注意防火，天花及物件内的电气配件注明防火的外护材料。

室内环保设计（1）必须满足建设部颁发的《民用建筑室内环境污染控制规范》的要求。

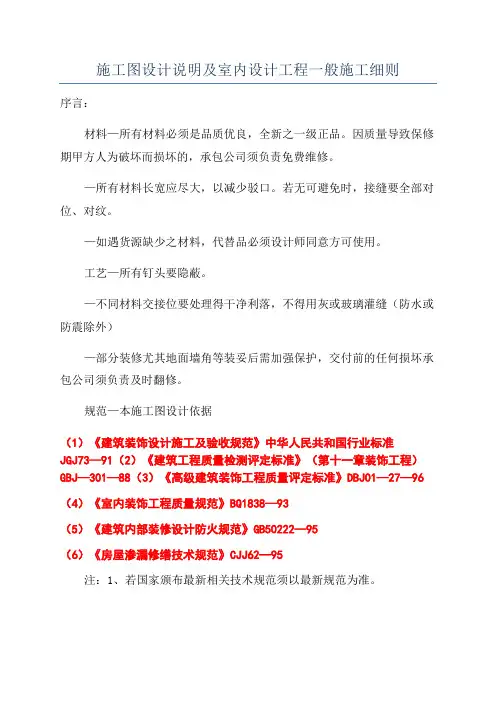

施工图设计说明及室内设计工程一般施工细则序言：材料—所有材料必须是品质优良，全新之一级正品。

因质量导致保修期甲方人为破坏而损坏的，承包公司须负责免费维修。

—所有材料长宽应尽大，以减少驳口。

若无可避免时，接缝要全部对位、对纹。

—如遇货源缺少之材料，代替品必须设计师同意方可使用。

工艺—所有钉头要隐蔽。

—不同材料交接位要处理得干净利落，不得用灰或玻璃灌缝（防水或防震除外）—部分装修尤其地面墙角等装妥后需加强保护，交付前的任何损坏承包公司须负责及时翻修。

规范—本施工图设计依据（1）《建筑装饰设计施工及验收规范》中华人民共和国行业标准JGJ73—91（2）《建筑工程质量检测评定标准》（第十一章装饰工程）GBJ—301—88（3）《高级建筑装饰工程质量评定标准》DBJ01—27—96（4）《室内装饰工程质量规范》BQ1838—93（5）《建筑内部装修设计防火规范》GB50222—95（6）《房屋渗漏修缮技术规范》CJJ62—95注：1、若国家颁布最新相关技术规范须以最新规范为准。

2、若图纸中出现跟上述技术规范相违背的地方，须以上述国家规范为准。

图纸，示例——图纸1、图中若有尺寸与现场实际尺寸相矛盾之处，可视现场情况经设计师同意后作相应调整。

2、立面图中所标注高是以相对层完成地为+0.000的相对标高。

3、图纸中所示尺寸均以MM为统一单位。

工程一般规范说明1.大理石1.1样品2.15.1天花1.2施工图2.15.2散放家具1.3实施2.15.3橱柜和固定家具1.4工艺2.15.4门框1.5安装2.15.5门1.6清洁3.防火板1.7石料加工4.五金1.8保护4.1工作范围2.木工4.2材料2.1工作范围4.3完工2.2材料4.4工艺2.3保存处理5.金工处理2.4防火处理5.1不锈钢2.5工艺和制造5.2材料和工艺2.5.1尺寸5.3软负钢轧制品2.5.2表面6.安装玻璃2.6收缩度6.1工作范围2.7容限6.2材料2.8装配6.3工艺2.9接合6.4清洗和修整2.10划线6.5强化玻璃2.11镶嵌细木工作2.12安装在建筑物上的木工制品7.油漆工作2.13材料样品7.1工作范围2.14擦洗7.2材料和工艺2.15骨架7.3准备打底油和嵌入上油漆8.铝板天花9.地砖1.1样品1）施工队需于订料前提交150MM大样品说明质量，色彩，磨光度和纹理。

精装修施工图审图要点精装修施工图审图要点随着人们对居住环境的要求越来越高，精装修成为了一种流行的装修方式。

在精装修过程中，施工图的审图是非常重要的一环。

本文将介绍精装修施工图审图的要点，帮助大家更好地把握精装修的质量和效果。

一、审图流程精装修施工图的审图流程一般包括以下几个步骤：1、初步审核：审图人员对施工图纸进行初步审核，检查图纸的完整性、规范性和合理性。

2、详细审核：在初步审核的基础上，审图人员对施工图纸进行详细审核，包括设计是否合理、施工是否符合标准、材料是否符合要求等。

3、深化审核：在详细审核的基础上，审图人员对施工图纸进行深化审核，包括对细节的处理、对质量的控制等。

4、审核意见：审图人员将审核意见记录下来，与设计方、施工方进行沟通和交流，确保精装修的质量和效果。

二、重点审图要点在精装修施工图的审图过程中，有几个重点审图要点需要特别注意：1、设计是否合理：审图人员需要检查设计是否符合建筑规范和标准，是否符合业主的需求和审美。

2、施工是否符合标准：审图人员需要检查施工是否符合建筑规范和标准，是否符合安全、环保、节能等方面的要求。

3、材料是否符合要求：审图人员需要检查材料是否符合设计要求，是否符合建筑规范和标准，是否符合环保、节能等方面的要求。

4、细节处理是否到位：审图人员需要检查细节处理是否到位，包括但不限于：开关、插座、灯具、洁具等的位置和数量是否合理，施工缝、防水、防火等处理是否到位。

5、质量控制是否严格：审图人员需要检查质量控制是否严格，包括但不限于：施工过程中的质量检测、成品保护等方面是否符合要求。

三、案例分析下面以一个实际案例来说明精装修施工图审图的重要性和必要性。

某住宅小区的精装修工程，在审图过程中发现了一些问题。

首先，设计方面存在一些不合理的地方，如某个房间的照明设计不足，插座位置不合理等。

其次，施工方面存在一些不符合标准的地方，如施工缝处理不当、防水不到位等。

最后，材料方面也存在一些问题，如使用的材料不符合设计要求，或者材料质量不达标等。

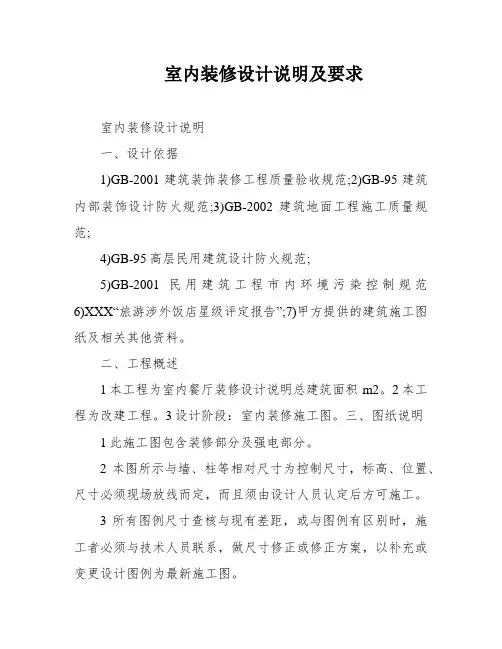

室内装修设计说明及要求室内装修设计说明一、设计依据1)GB-2001建筑装饰装修工程质量验收规范;2)GB-95建筑内部装饰设计防火规范;3)GB-2002建筑地面工程施工质量规范;4)GB-95高层民用建筑设计防火规范;5)GB-2001民用建筑工程市内环境污染控制规范6)XXX“旅游涉外饭店星级评定报告”;7)甲方提供的建筑施工图纸及相关其他资料。

二、工程概述1本工程为室内餐厅装修设计说明总建筑面积m2。

2本工程为改建工程。

3设计阶段：室内装修施工图。

三、图纸说明1此施工图包含装修部分及强电部分。

2本图所示与墙、柱等相对尺寸为控制尺寸，标高、位置、尺寸必须现场放线而定，而且须由设计人员认定后方可施工。

3所有图例尺寸查核与现有差距，或与图例有区别时，施工者必须与技术人员联系，做尺寸修正或修正方案，以补充或变更设计图例为最新施工图。

4标高均为装饰层面标高，天花标高为从本层地面起算的相对标高。

5天花部分须完成设备施工和照明施工。

6本工程选用材料必需由甲方承认并吻合国家有关建筑装修材料有害物资限量标准的规定。

7施工中设计师有权对所有图纸做局部调整（有与甲方和设计师协商同意的基础上）。

8、本工程施工图纸尺寸以毫米为单位，标高以米为单位。

9、本工程所用粉饰材料必需吻合环保要求，严禁使用国家明令淘汰的材料。

10、各工序必需严格按照国家《建筑粉饰装修工程验收标准》执行。

四、材料说明4.1本工程采用的板材、涂料、胶粘剂、腻子、墙纸材料等必需吻合环保要求方可使用。

4.2材料分类材料要求表面要求含水率备注三夹板柳按面表面平整光滑小于等于8%，五夹板柳按面表面平整光滑小于等于8%，木方烘干白松无虫眼、树节小于等于8%，用于基层时需放防火防尘防白蚁三防处置惩罚。

4.3轻钢龙骨类使用要求：（1）轻钢龙骨按照《88J经》有关要求施工。

（2）天花全部采用轻钢龙骨石膏板吊顶，天花轻钢龙骨主吊筋间距不能大于900*900mm，次龙骨间距不能大于400*1200mm。

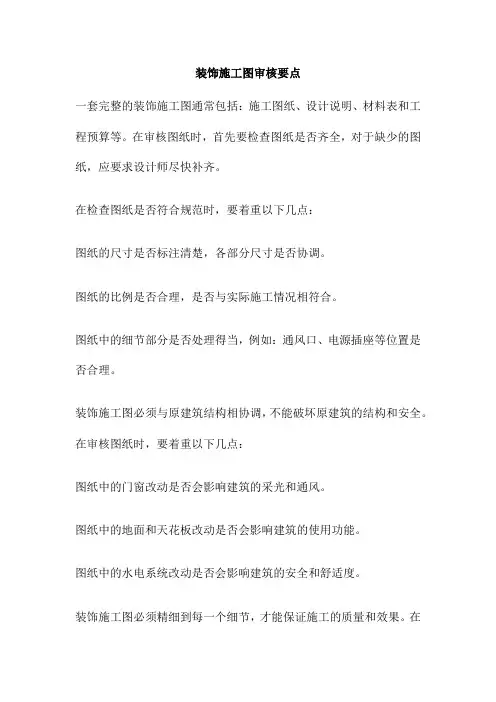

装饰施工图审核要点一套完整的装饰施工图通常包括：施工图纸、设计说明、材料表和工程预算等。

在审核图纸时，首先要检查图纸是否齐全，对于缺少的图纸，应要求设计师尽快补齐。

在检查图纸是否符合规范时，要着重以下几点：图纸的尺寸是否标注清楚，各部分尺寸是否协调。

图纸的比例是否合理，是否与实际施工情况相符合。

图纸中的细节部分是否处理得当，例如：通风口、电源插座等位置是否合理。

装饰施工图必须与原建筑结构相协调，不能破坏原建筑的结构和安全。

在审核图纸时，要着重以下几点：图纸中的门窗改动是否会影响建筑的采光和通风。

图纸中的地面和天花板改动是否会影响建筑的使用功能。

图纸中的水电系统改动是否会影响建筑的安全和舒适度。

装饰施工图必须精细到每一个细节，才能保证施工的质量和效果。

在审核图纸时，要着重以下几点：图纸中的施工细节是否处理得当，例如：墙面的处理方式、地面的铺设方法等。

图纸中的材料选择是否合理，是否符合设计要求和质量标准。

图纸中的施工工艺是否符合规范和实际施工条件。

图纸中的色彩搭配是否协调，是否与整体设计风格相符合。

图纸中的照明设计是否合理，是否满足使用需求和节能要求。

图纸中的家具和装饰品设计是否与整体设计风格相符合，是否实用和舒适。

图纸中的消防和安全设施设计是否合理，是否符合规范和实际使用需求。

图纸中的预算是否合理，是否符合市场价格和实际施工成本。

装饰装修施工图审查是确保装饰装修工程质量和安全的关键环节，通过对施工图的详细审查，可以发现其中存在的问题和隐患，并及时采取措施进行纠正，避免在施工过程中出现返工或安全事故。

装饰装修施工图审查范围包括但不限于以下内容：装饰装修方案设计：包括整体装饰风格、材料选择、色彩搭配、空间布局等。

结构设计：包括承重结构、墙体、楼板等的设计。

水电设计：包括给排水、电气照明、消防报警等系统的设计。

施工工艺设计：包括施工流程、材料使用、施工标准等的设计。

符合性审查：确保装饰装修施工图符合国家相关法规和标准的要求，如《建筑装饰装修工程质量验收规范》、《建筑装饰装修工程施工工艺标准》等。

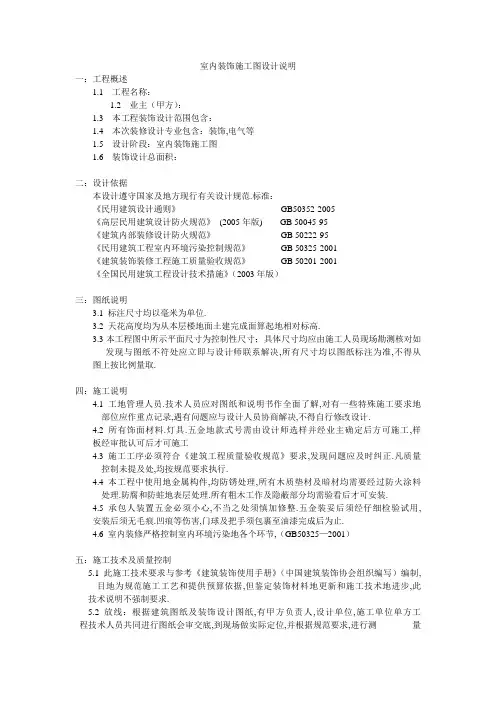

室内装饰施工图设计说明一：工程概述1.1 工程名称：1.2 业主（甲方）：1.3 本工程装饰设计范围包含：1.4 本次装修设计专业包含：装饰,电气等1.5 设计阶段：室内装饰施工图1.6 装饰设计总面积：二：设计依据本设计遵守国家及地方现行有关设计规范.标准：《民用建筑设计通则》GB50352-2005《高层民用建筑设计防火规范》(2005年版) GB 50045-95《建筑内部装修设计防火规范》GB 50222-95《民用建筑工程室内环境污染控制规范》GB 50325-2001《建筑装饰装修工程施工质量验收规范》GB 50201-2001《全国民用建筑工程设计技术措施》（2003年版）三：图纸说明3.1 标注尺寸均以毫米为单位.3.2 天花高度均为从本层楼地面土建完成面算起地相对标高.3.3本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决,所有尺寸均以图纸标注为准,不得从图上按比例量取.四：施工说明4.1 工地管理人员.技术人员应对图纸和说明书作全面了解,对有一些特殊施工要求地部位应作重点记录,遇有问题应与设计人员协商解决,不得自行修改设计.4.2 所有饰面材料.灯具.五金地款式号需由设计师选样并经业主确定后方可施工,样板经审批认可后才可施工4.3 施工工序必须符合《建筑工程质量验收规范》要求,发现问题应及时纠正.凡质量控制未提及处,均按规范要求执行.4.4 本工程中使用地金属构件,均防锈处理,所有木质垫材及暗材均需要经过防火涂料处理.防腐和防蛀地表层处理.所有粗木工作及隐蔽部分均需验看后才可安装.4.5 承包人装置五金必须小心,不当之处须慎加修整.五金装妥后须经仔细检验试用,安装后须无毛痕.凹痕等伤害,门球及把手须包裹至油漆完成后为止.4.6 室内装修严格控制室内环境污染地各个环节,（GB50325—2001）五：施工技术及质量控制5.1此施工技术要求与参考《建筑装饰使用手册》（中国建筑装饰协会组织编写）编制,目地为规范施工工艺和提供预算依据,但鉴定装饰材料地更新和施工技术地进步,此技术说明不强制要求.5.2 放线：根据建筑图纸及装饰设计图纸,有甲方负责人,设计单位,施工单位单方工程技术人员共同进行图纸会审交底,到现场做实际定位,并根据规范要求,进行测量水平放线,放线时如现场实际与设计图纸发生尺寸不符时,需要施工单位变更, 甲方和设计单位应同时签字,现场,临时变更并需要施工单位出示方案时,必须经设计单位同意,甲方予以签字认可,才能实行5.3 非承重隔墙工程内装地非承重主要隔墙为C100轻钢龙骨石膏板隔墙,5.4 楼地面工程地砖楼地面：钢筋混凝土楼板或垫层；素水泥浆结合层一道；20厚1:4干硬性泥砂；撒素水泥面（洒适量清水）；10厚地砖白水泥擦缝.六：消防专篇6.1 设计原则及设计依据：本工程为室内装修工程,耐火等级为一级.本次室内装修设计尽量遵循原土建设计地防火分区.防烟分区.人员疏散等各项防火技术设计措施.建筑内部装修防火设计是建筑消防设计地组成部分.内部装修选材设计符合GB50220-95,《建筑内部装修设计防火规范》地各项规定.玻璃隔断上部到顶结构采用轻钢龙骨双面双层石膏板.装修中所有隐蔽部分木龙骨或木制部分均刷防火涂料两遍.所有室内吊顶上地扬声器.火灾自动报警探测器.火灾警铃.自动灭火系统喷洒头空调风口.排烟口位置等,均由相关消防电气.给排水.空调及通风专业详细考虑设计,与室内设计师协商后确定.各专业密切配合,协调统一.6.2 装修施工注意事项:当照明灯具地高温部位靠非A级材料时,应采取隔热.散热等防火保护措施,灯饰使用材料地燃烧性能不应低于B1级.配电箱应安装于不低于B1级地装修材料上.其他施工工艺应遵循国家有关消防规定.天花龙骨根据施工单位及厂家规范施工.七：环保专篇夹板等采用环保材料,装饰材料均采用环保型材料,并按以下标准执行: (GB 18584-2001) 《室内装饰装修材料人造板及其制品中甲醛释放限量》(GB 18581-2001)《室内装饰装修材料溶剂型木器涂料中有害物质限量》(GB 18583-2001)《室内装饰装修材料胶粘剂中有害物质限量》(GB 6566-2001)《建筑材料放射性核素限量》(GB 18582-2001)《室内装饰装修材料内墙涂料中有害物质限量》《室内装饰材料有害物质限量十项标准》八：安防专篇8.1 本设计遵守国家及地方现行有关设计规范.标准：《安全防范工程程序与要求》GA/T75-94《中华人民共和国公安安全行业标准》GA/T70.74.75-94《民用闭路监视电视系统工程技术规范》GA/T70.74.75-948.2 图中红外摄像机点位根据现场实际情况在保证视频图像采集角度及清晰度地前提下可以进行微调8.3 建议吊顶在2400mm左右,保证视频采集图像质量.8.4 本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决,所有尺寸均以图纸标注为准,不得从图上按比例量取.8.5工地管理人员.技术人员应对图纸和说明书作全面了解,对有一些特殊施工要求地部位应作重点记录,遇有问题应与设计人员协商解决,不得自行修改设计.8.6 所有材料.设备.型号需由设计师选样并经业主确定后方可施工.8.7 施工必须符合相关要求,发现问题应及时纠正.凡质量控制未提及处,均按规范要求执行.8.8 本工程中使用地线管,均为Φ20镀锌穿线铁管.8.9 安防供应商施工过程中,应与工程及时沟通,做好交叉施工.8.10 此施工技术要求参考《中华人民共和国安安全行业标准》8.11 管线铺设线：根据图纸中标明线路路由.布设镀锌穿线铁管,管内铺设SYV75-3(线缆距离超过150米使用SVY75-5)及RVV 2x1.0线缆.计图纸发生尺寸不符时,需要施工单位变更,甲方和设计单位应同时签字.现场临时变更并需施工单位出示方案时,必须经设计单位同意,甲方予以签字认可,才能实施.九：备注1.设计单位：2.施工单位：3.施工单位联系人：4.联系方式：。

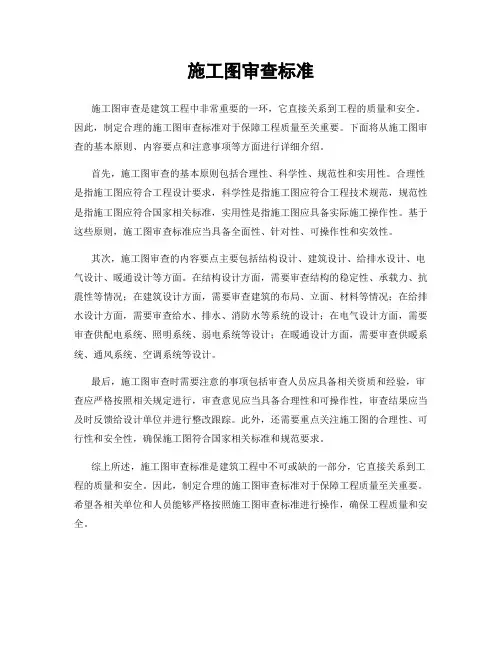

施工图审查标准
施工图审查是建筑工程中非常重要的一环，它直接关系到工程的质量和安全。

因此，制定合理的施工图审查标准对于保障工程质量至关重要。

下面将从施工图审查的基本原则、内容要点和注意事项等方面进行详细介绍。

首先，施工图审查的基本原则包括合理性、科学性、规范性和实用性。

合理性是指施工图应符合工程设计要求，科学性是指施工图应符合工程技术规范，规范性是指施工图应符合国家相关标准，实用性是指施工图应具备实际施工操作性。

基于这些原则，施工图审查标准应当具备全面性、针对性、可操作性和实效性。

其次，施工图审查的内容要点主要包括结构设计、建筑设计、给排水设计、电气设计、暖通设计等方面。

在结构设计方面，需要审查结构的稳定性、承载力、抗震性等情况；在建筑设计方面，需要审查建筑的布局、立面、材料等情况；在给排水设计方面，需要审查给水、排水、消防水等系统的设计；在电气设计方面，需要审查供配电系统、照明系统、弱电系统等设计；在暖通设计方面，需要审查供暖系统、通风系统、空调系统等设计。

最后，施工图审查时需要注意的事项包括审查人员应具备相关资质和经验，审查应严格按照相关规定进行，审查意见应当具备合理性和可操作性，审查结果应当及时反馈给设计单位并进行整改跟踪。

此外，还需要重点关注施工图的合理性、可行性和安全性，确保施工图符合国家相关标准和规范要求。

综上所述，施工图审查标准是建筑工程中不可或缺的一部分，它直接关系到工程的质量和安全。

因此，制定合理的施工图审查标准对于保障工程质量至关重要。

希望各相关单位和人员能够严格按照施工图审查标准进行操作，确保工程质量和安全。

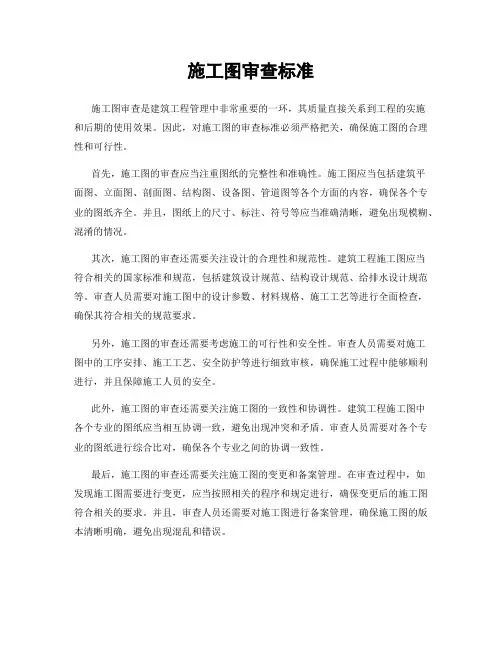

施工图审查标准施工图审查是建筑工程管理中非常重要的一环，其质量直接关系到工程的实施和后期的使用效果。

因此，对施工图的审查标准必须严格把关，确保施工图的合理性和可行性。

首先，施工图的审查应当注重图纸的完整性和准确性。

施工图应当包括建筑平面图、立面图、剖面图、结构图、设备图、管道图等各个方面的内容，确保各个专业的图纸齐全。

并且，图纸上的尺寸、标注、符号等应当准确清晰，避免出现模糊、混淆的情况。

其次，施工图的审查还需要关注设计的合理性和规范性。

建筑工程施工图应当符合相关的国家标准和规范，包括建筑设计规范、结构设计规范、给排水设计规范等。

审查人员需要对施工图中的设计参数、材料规格、施工工艺等进行全面检查，确保其符合相关的规范要求。

另外，施工图的审查还需要考虑施工的可行性和安全性。

审查人员需要对施工图中的工序安排、施工工艺、安全防护等进行细致审核，确保施工过程中能够顺利进行，并且保障施工人员的安全。

此外，施工图的审查还需要关注施工图的一致性和协调性。

建筑工程施工图中各个专业的图纸应当相互协调一致，避免出现冲突和矛盾。

审查人员需要对各个专业的图纸进行综合比对，确保各个专业之间的协调一致性。

最后，施工图的审查还需要关注施工图的变更和备案管理。

在审查过程中，如发现施工图需要进行变更，应当按照相关的程序和规定进行，确保变更后的施工图符合相关的要求。

并且，审查人员还需要对施工图进行备案管理，确保施工图的版本清晰明确，避免出现混乱和错误。

总之，施工图审查标准是建筑工程管理中非常重要的一环，其严谨性和全面性直接关系到工程的质量和安全。

只有严格按照相关的标准和规范进行审查，才能够确保施工图的合理性和可行性，保障工程的顺利实施和后期的使用效果。

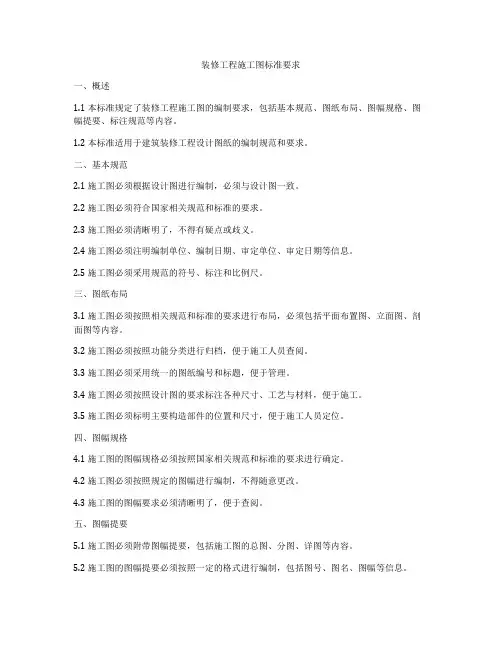

装修工程施工图标准要求一、概述1.1 本标准规定了装修工程施工图的编制要求，包括基本规范、图纸布局、图幅规格、图幅提要、标注规范等内容。

1.2 本标准适用于建筑装修工程设计图纸的编制规范和要求。

二、基本规范2.1 施工图必须根据设计图进行编制，必须与设计图一致。

2.2 施工图必须符合国家相关规范和标准的要求。

2.3 施工图必须清晰明了，不得有疑点或歧义。

2.4 施工图必须注明编制单位、编制日期、审定单位、审定日期等信息。

2.5 施工图必须采用规范的符号、标注和比例尺。

三、图纸布局3.1 施工图必须按照相关规范和标准的要求进行布局，必须包括平面布置图、立面图、剖面图等内容。

3.2 施工图必须按照功能分类进行归档，便于施工人员查阅。

3.3 施工图必须采用统一的图纸编号和标题，便于管理。

3.4 施工图必须按照设计图的要求标注各种尺寸、工艺与材料，便于施工。

3.5 施工图必须标明主要构造部件的位置和尺寸，便于施工人员定位。

四、图幅规格4.1 施工图的图幅规格必须按照国家相关规范和标准的要求进行确定。

4.2 施工图必须按照规定的图幅进行编制，不得随意更改。

4.3 施工图的图幅要求必须清晰明了，便于查阅。

五、图幅提要5.1 施工图必须附带图幅提要，包括施工图的总图、分图、详图等内容。

5.2 施工图的图幅提要必须按照一定的格式进行编制，包括图号、图名、图幅等信息。

5.3 施工图的图幅提要必须清晰明了，便于管理和查阅。

六、标注规范6.1 施工图的标注必须清晰、准确，不得有歧义。

6.2 施工图的标注必须与图纸内容一致，不得有任何矛盾。

6.3 施工图的标注必须按照相关规范和标准的要求进行格式化。

6.4 施工图的标注必须包括设备、管道、电气等信息，便于施工。

6.5 施工图的标注必须具有可读性，便于施工人员理解。

七、施工图的审查7.1 施工图编制完毕后，必须进行审查，确保符合相关规范和标准的要求。

7.2 施工图的审查必须由具有相关资质和经验的专业人员进行，确保施工图的准确性和可行性。

室内装饰施工图设计说明一：工程概述1.1 工程名称:1。

2 业主（甲方）：1.3 本工程装饰设计范围包含：1。

4 本次装修设计专业包含：装饰，电气等1。

5 设计阶段：室内装饰施工图1.6 装饰设计总面积：二：设计依据本设计遵守国家及地方现行有关设计规范、标准：《民用建筑设计通则》GB50352-2005《高层民用建筑设计防火规范》（2005年版）GB 50045—95《建筑内部装修设计防火规范》GB 50222—95《民用建筑工程室内环境污染控制规范》GB 50325—2001《建筑装饰装修工程施工质量验收规范》GB 50201—2001《全国民用建筑工程设计技术措施》(2003年版）三：图纸说明3。

1 标注尺寸均以毫米为单位。

3。

2 天花高度均为从本层楼地面土建完成面算起的相对标高。

3。

3本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决，所有尺寸均以图纸标注为准，不得从图上按比例量取.四：施工说明4。

1 工地管理人员、技术人员应对图纸和说明书作全面了解，对有一些特殊施工要求的部位应作重点记录,遇有问题应与设计人员协商解决，不得自行修改设计.4。

2 所有饰面材料、灯具、五金的款式号需由设计师选样并经业主确定后方可施工,样板经审批认可后才可施工4。

3 施工工序必须符合《建筑工程质量验收规范》要求，发现问题应及时纠正。

凡质量控制未提及处，均按规范要求执行。

4.4 本工程中使用的金属构件，均防锈处理,所有木质垫材及暗材均需要经过防火涂料处理、防腐和防蛀的表层处理。

所有粗木工作及隐蔽部分均需验看后才可安装。

4.5 承包人装置五金必须小心，不当之处须慎加修整。

五金装妥后须经仔细检验试用，安装后须无毛痕、凹痕等伤害，门球及把手须包裹至油漆完成后为止。

4.6 室内装修严格控制室内环境污染的各个环节，（GB50325—2001）五：施工技术及质量控制5.1此施工技术要求与参考《建筑装饰使用手册》（中国建筑装饰协会组织编写）编制，目的为规范施工工艺和提供预算依据，但鉴定装饰材料的更新和施工技术的进步，此技术说明不强制要求。

一.建筑施工图封面标准封面：1．注明工程名称及楼栋号2．主要设计人员签章其中工程主持人需加盖一级注册建筑师章，结构专业负责人需加盖一级注册结构师章，同时注册章应在注册有效期内。

3．设计单位名称、资质编号（应与设计合同中相符）4．总建筑面积（地上、地下）及子项建筑面积（准确计算），出图日期。

5．出图章与节能章等（应在有效期内）。

目录：1．图纸内容有序排列，注明图纸规格与编号，区分好重复与不重复使用的图纸。

2．应注明所选用的工程做法图集。

二.图纸说明及工程做法表设计说明：1．说明项目组成，设计范围。

2．简要的工程概述，包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度（檐口高度）、建筑层数、设计使用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、按几步节能设计等。

3．应说明工程设计依据。

3.1国家现行有关设计规范；3.2有关部门批准文件名称、文号；3.3现状地形图；3.4地质勘察报告；3.5甲方提供的《施工图设计任务书》和《施工图设计指导书》；3.6相应的工程做法图集；3.7甲方提供的其他设计资料4．主要的技术经济指标：能反映建筑规模的相关指标，如占地面积，使用面积，阳台面积等指标。

5．高程系统应说明单体首层室内设计标高相当于大沽标高为多少（相对标高）。

6．数据单位说明。

7．砌体及钢筋混凝土工程说明：7.1.简要说明砌体性能指标，若外墙采用外保温，还需具体指出保温材料的名称、导热系数值，并说明施工注意事项。

7.2.说明墙身防潮层做法；首层厨房、卫生间墙体及错层处的防潮做法；勒脚、散水、台阶、坡道等做法应有相关说明。

7.3.墙体、钢筋混凝土工程的留孔留洞应注明孔洞尺寸定位以建筑图为准；对封堵方式予以说明，同时注明须做闭水试验。

7.4.凡在结构构件中（如梁、板、挑檐等）用于安装建筑配件的预埋件均在结构专业图纸中表示。

室内施工图制图标准室内施工图是室内设计师在设计施工过程中非常重要的一部分，它直接关系到整个装修效果的实现。

因此，室内施工图的制图标准显得尤为重要。

在制作室内施工图时，需要遵循一定的标准和规范，以确保施工图的准确性和可操作性。

首先，室内施工图的制作需要符合相关的国家标准和规范。

在我国，室内施工图的制作需要符合《建筑设计图集编制规范》和《建筑施工图设计规范》等相关标准，这些标准规范了施工图的图幅尺寸、图面布置、文字标注、符号标识等方面的要求，确保了施工图的统一性和规范性。

其次，室内施工图的制作需要考虑到实际施工的可行性。

在绘制施工图时，需要充分考虑到施工的实际情况，合理安排各种施工标准和规范，确保施工过程中的安全性和效率性。

比如，在绘制电气布线图时，需要考虑到电线的敷设路径和布局，以及开关插座的位置和数量，确保电气施工的合理性和便捷性。

另外，室内施工图的制作需要注重细节和精度。

在绘制施工图时，需要对每一个细节都进行精确的标注和说明，确保施工人员能够清晰地理解和执行。

比如，在绘制水暖管道图时，需要标注管道的材质、规格、连接方式等信息，以及管道的走向和施工要求，确保水暖施工的准确性和稳定性。

最后，室内施工图的制作需要注重图面的美观和清晰。

在绘制施工图时，需要合理布局图面，统一使用规范的文字和符号标识，确保施工图的整体美观和清晰。

同时，需要注意图面的比例和比例尺的选择，确保施工图的尺寸准确，便于施工人员的理解和操作。

总的来说，室内施工图的制图标准是非常重要的，它直接关系到整个施工过程的顺利进行和装修效果的实现。

在制作室内施工图时，需要遵循国家标准和规范，考虑实际施工的可行性，注重细节和精度，同时注重图面的美观和清晰，以确保施工图的准确性和可操作性。

只有这样，才能保证室内装修的质量和效果，满足业主的需求和期望。

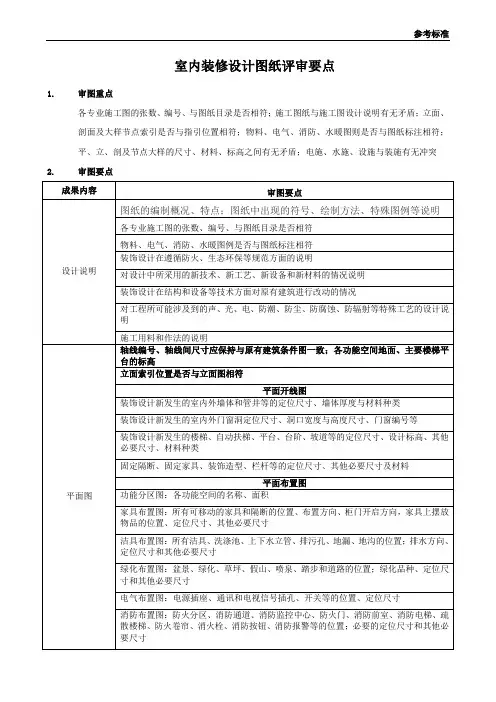

装饰施工图设计审查要点一、设计说明1各专业施工图的张数、编号、与图纸目录是否相符2物料、电气、消防、水暖图则是否与图纸标注相符3图纸的编制概况、特点；图纸中出现的符号、绘制方法、特殊图例等说明4装饰设计在遵循防火、生态环保等规范方面的说明5对设计中所采用的新技术、新工艺、新设备和新材料的情况说明6装饰设计在结构和设备等技术方面对原有建筑进行改动的情况7对工程所可能涉及到的声、光、电、防潮、防尘、防腐蚀、防辐射等特殊工艺的设计说明8施工用料和作法的说明二、平面图1轴线编号、轴线间尺寸应保持与原有建筑条件图一致；各功能空间地面、主要楼梯平台的标高2立面索引位置是否与立面图相符（一）平面开线图1装饰设计新发生的室内外墙体和管井等的定位尺寸、墙体厚度与材料种类2装饰设计新发生的室内外门窗洞定位尺寸、洞口宽度与高度尺寸、门窗编号等3装饰设计新发生的楼梯、自动扶梯、平台、台阶、坡道等的定位尺寸、设计标高、其他必要尺寸、材料种类4固定隔断、固定家具、装饰造型、栏杆等的定位尺寸、其他必要尺寸及材料（二）平面布置图1功能分区图：各功能空间的名称、面积2家具布置图：所有可移动的家具和隔断的位置、布置方向、柜门开启方向，家具上摆放物品的位置、定位尺寸、其他必要尺寸3洁具布置图：所有洁具、洗涤池、上下水立管、排污孔、地漏、4地沟的位置；排水方向、定位尺寸和其他必要尺寸5绿化布置图：盆景、绿化、草坪、假山、喷泉、踏步和道路的位置；绿化品种、定位尺寸和其他必要尺寸6电气布置图：电源插座、通讯和电视信号插孔、开关等的位置、定位尺寸8消防布置图：防火分区、消防通道、消防监控中心、防火门、消防前室、消防电梯、疏散楼梯、防火卷帘、消火栓、消防按钮、消防报警等的位置；必要的定位尺寸和其他必要尺寸（三）地面铺装图1装饰材料的种类、拼接图案、不同材料的分界线2装饰构成的定位尺寸、标准和异形材料的单位尺寸3装饰嵌条、台阶和梯段防滑条的定位尺寸、材料种类三、天棚图1轴线编号、轴线间尺寸应保持与原有建筑条件图一致；各功能空间天花的标高2详图索引位置是否与节点大样图相符3造型布置图：天花造型、天窗、构件、装饰垂挂物及其他装饰配置的位置、定位尺寸、材料4灯具及设施布置图：明装和暗藏的灯具、发光顶棚、空调风口、喷头、探测器、扬声器、防火卷帘、疏散和指示标志牌等的位置、定位尺寸四、剖立图1详图索引位置是否与节点大样图相符2天花剖切部位的定位尺寸、相关控制尺寸；地面标高、天花标高3墙面和柱面、装饰造型、固定隔断、固定家具、装饰配置和部品、广告灯箱、门窗、栏杆、台阶等的位置、定位尺寸及相关控制尺寸4立面和天花剖切部位的装饰材料、材料分块尺寸、材料拼接线和分界线定位尺寸等5立面上的灯饰、电源插座、通讯和电视信号插孔、开关、按钮、消火栓等的位置、定位尺寸6剖切部位装饰结构各组成部分以及这些组成部分与建筑结构之间的关系，详细尺寸、标高、材料、连接方式7可视墙柱面的定位尺寸、其他相关尺寸及材料8天花、天窗等剖切部分的位置和关系，定位尺寸、其他相关尺寸及材料9地面高差处的位置，定位尺寸、其他相关尺寸及标高五、节点详图1节点内部的结构形式，原有建筑结构、面层装饰材料、隐蔽装饰材料、支撑和连接材料及构件、配件以及它们之间的相互关系，材料、构件、配件等的详细尺寸、名称2面层装饰材料之间的连接方式、连接材料、连接构件等，面层装饰材料的收口、封边、详细尺寸以及名称3装饰面上的设备和设施安装方式及固定方法，收口、收边方式及详细尺寸六、物料表1物料表：物料编号、名称、品牌、规格、厂家、式样及使用区域2面饰材料明细表3家具订货明细表4灯具订货明细表5卫生洁具与配件订货明细表6门窗订货和制作明细表7装饰配置和部品明细表8特殊设备和设施订货明细。

室内设计施工图纸要点审核确认表标准版一、图纸完整性1、封面项目名称、地点、设计单位、日期等信息是否准确齐全。

2、目录图纸目录是否清晰，所列图纸是否完整，包括平面图、剖面图、立面图、节点详图、电气图、给排水图等。

3、设计说明对设计理念、材料选择、施工工艺、技术要求等的说明是否详细、准确、易懂。

4、材料表所用材料的名称、规格、型号、颜色、品牌等是否明确。

二、平面图审核要点1、原始平面图房屋的原始结构尺寸是否准确，包括墙体厚度、门窗位置及尺寸、梁柱位置及尺寸等。

房屋的朝向、标高、定位轴线等标注是否清晰。

2、平面布置图家具、设备的布置是否合理，是否满足使用功能和人体工程学要求。

通道宽度是否符合规范，是否便于人员通行和活动。

空间划分是否明确，各个功能区域的面积比例是否恰当。

3、地面平面图地面材料的种类、规格、拼花图案等是否标注清楚。

地面标高的变化是否合理，是否与其他空间衔接顺畅。

4、天花平面图天花造型的尺寸、形状、位置是否准确。

灯具的类型、位置、数量是否合理，是否满足照明要求。

空调风口、消防喷头等设备的位置是否标注清晰。

三、剖面图审核要点1、墙体剖面图墙体的构造做法是否符合要求，包括砌体材料、保温层、防水层等。

墙体内的电气管线、给排水管道的布置是否合理，是否有交叉冲突。

2、楼梯剖面图楼梯的踏步高度、宽度、级数是否符合规范。

楼梯的扶手高度、形式是否安全合理。

3、特殊部位剖面图如厨房、卫生间、阳台等特殊部位的剖面图，其防水处理、排水坡度等是否符合要求。

四、立面图审核要点1、主要立面图墙面的装饰材料、颜色、纹理等是否与平面布置图一致。

门窗的样式、尺寸、开启方式是否正确。

墙面的造型、线条、凹凸关系等是否表达清晰。

2、次要立面图对于一些不太重要的立面，也应进行简单审查，确保没有明显的错误或遗漏。

五、节点详图审核要点1、墙地面节点墙地面交接处的处理方式是否合理，如踢脚线、门槛石等。

不同材料之间的收口方式是否美观、牢固。

室内装修设计施工图审核标准说明一.室内施工图应完整、全面，施工图样正常应包括：1原建筑结构图，2结构拆建图（用以结构安全审批），3平面布置图（应包括家具、陈设和其他部件的布置位置、名称、尺寸和所引编号，各房间及功能区的名称和开间、进深尺寸、剖面剖切点的位置），4天花布置图（顶棚装饰材料、灯饰、装饰部件和设施设备的位置、尺寸），5地面铺设图，6立面图（应包括立面轮廓，装修构造，门窗，构配件，装饰做法及物件，固定和非固定家具，灯具等的样式、位置、尺寸、材料）。

7剖面图（有横向、纵向剖面图，剖切点应选在室内变化比较复杂的有代表性的位置），局部大样图(要表达清楚细部要素和部件的详细尺寸)8构造节点图（应表达清楚界面和装饰部件的工程做法和使用材料）及施工说明和造价预算。

9水电图（A平面图――反映各用电器、给排水各使用点的位置。

图纸上有比例的按比例计算尺寸，无比例的应标注尺寸。

B系统图――反映个用电回路在系统中的容量、分配方式、开关型号、接线、线路敷设方式、穿线管与导线的规格、系统保护方式；反映给排水管道的连接、分支、管材的规格、各用水点的标高。

C大样图――对某一器具安装结点、某一位置的尺寸加以说明。

）二.户内施工图图纸目录1. 封面2. 设计解释3. 图纸目录4. 户型立体安排图（效果图）5. 户型天花安排图6. 户型电路图7. 阳台空中铺砖图8. 阳台给排水安排图9. 厨房缩小立体图10. 厨房空中铺砖图11. 厨房天花灯位图12. 厨房A。

B。

C。

D立面图13. 厨房A。

B。

C。

D立面铺砖图14. 厨房电路图15. 厨房给排水安排图16. 卫生间缩小立体图17. 卫生间空中铺砖图18. 卫生间天花灯位图19. 卫生间A。

B。

C。

D立面图20. 卫生间A。

B。

C。

D立面铺砖图21. 卫生间电路图22. 卫生间给排水安排图23. 窗台板大样24. 房门及门套装置大样图25. 门槛石或挡水石施工大样图三、图纸深度请求：1. 设计解释：整套图纸的概括解释及设计准则的论述；全部室内资料部品的论述；关于没有具体图纸的部位进行对立的注释设计解释中可包含电气和水体系局部的解释；2. 总立体图：家具按1：1比例合理摆放，并加以注释；标明每个功用区域及空中材质；户型轴线尺寸清楚；立面索引明白清楚；3. 天花立体：标明吊顶资料及做法；灯具注释，或用图例解释；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方法或铺砖准则的注释；开关插座的定位尺寸及定位准则解释；橱柜、洁具的摆放尺寸以及相干五金挂件的安放尺寸；厨房电器的摆放地位；整体橱柜的款式；橱柜大样图；标明一切资料的材质及规格尺寸（包含玻璃的类型厚度、砖的类型和尺寸、镜子的款式、镜前灯的地位等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工解释；在墙面铺砖图上，将开关插座与瓷砖的联合方法标明清楚，防止开关插座位于单块瓷砖的两头；6. 旱路图：厨卫一切上水的具体地位的定位尺寸应清楚明了；针对不同的上水和地漏的管径应有解释；上水管与实现墙面的间隔尺寸应有注明；特殊是座便上水地位确实定；冷热水的进水管定位可用文字解释高度，立体上应有明白的尺寸定位；7. 大样图：具体交待施工工艺和做法；对石材的种类、色泽、规格、倒边方法作出明白的规则；对卫生间瓷砖碰角方法应有注明；厨卫立管包管方法应有注明；一切室内阴、阳角的解决方法应有解释四、交房规范细则（一）厨房设计准则1. 注重洗槽、炉台及切菜台的地位，最好呈90度的方位摆放。
