欧陆EV500变频器使用手册 安装与配线

第五章功能详细说明0：G型机，适用于恒转矩负载1：P型机，适用于变转矩负载（风机、水泵负载）EV500系列变频器采用G/P合一方式，即用于恒转矩负载（G型）适配电机比用于风选择频率指令的输入通道：0:面板电位器由操作面板上的电位器来设定运行频率。

1：P0.03设定当选择[P0.01]=1 ，通过操作面板上的上、下按键，可以改变P0.03参数中的频率值，并且设定运行频率。

2：V1由外部模拟电压输入端子V1 （0〜10V ）来设定运行频率。

3：V2由外部模拟电压输入端子V2 （0〜10V ）来设定运行频率。

4：II由外部模拟电流输入口II （0〜20mA）来设定运行频率。

5：UP/DW端子递增、递减控制运行频率由外部控制端子UP/DW设定（UP、DW控制端子由参数P3.01〜P3.07选择），当UP-COMB合时，运行频率上升，DW-CO闭合时，运行频率下降。

UP、DW司时与COM端闭合或断开时，运行频率维持不变。

频率的上升、下降按设定的加减速时间进行。

6:外部脉冲信号运行频率由外部脉冲信号设定，脉冲输入端子由参数P3.07选取（X7）。

7：RS485接口通过RS485接口接收上位机的频率指令，当采用上位机设定频率或在联动控制中本机设置为从机时，应选择此方式。

8:组合给定运行频率由各设定通道的线性组合确定, 组合方式由参数P4.34 确9:外部端子选择由外部端子来选择频率设定通道(选择端子由参数P3.01〜P3.07确定)，端子状态与频率设定通道的对应关系见下表：P0.02运转指令通道选择设定范围：0 ~ 40 :运转指令由操作面板控制1:运转指令由外部端子控制，键盘STOP无效2 :运转指令由外部端子控制，键盘STOP有效3 :运转指令由RS485通讯控制，键盘STOP无效4 :运转指令由RS485通讯控制，键盘STOP有效当输入频率通道选择面板数字设定([P0.01]=1),变频器的输出频率由该值增加转差补偿后确定。

EV500 系列变频器使用手册EV500 系列变频器使用手册
目录
第一章概述
1.1 产品介绍
1.2 主要特点
第二章安全注意事项
2.1 安全警告标志解释
2.2 安全使用指南
2.3 安装要求
第三章硬件安装
3.1 变频器外观及接口定义
3.2 进线电源接线
3.3 控制信号及通信接口
3.4 输出电机接线
第四章参数设置
4.1 变频器的参数表
4.2 参数设置步骤
4.3 常用参数设置说明第五章运行与调试
5.1 变频器运行
5.2 参数调试与优化
第六章故障排除与维护
6.1 常见故障与排除方法 6.2 维护与保养
第七章进阶功能
7.1 速度闭环控制
7.2 多机通信与同步控制 7.3 故障保护与报警处理第八章技术规格
8.1 性能参数
8.2 外观尺寸及安装尺寸 8.3 环境要求
8.4 电气特性
8.5 通信接口参数
8.6 附件清单
本文档涉及附件：
- EV500 系列变频器安装图纸
- EV500 系列变频器参数设置表格
本文所涉及的法律名词及注释：
1、变频器：也被称为交流变频调速器，是一种用于控制电机转速的技术设备。

通过改变输入电源的频率和电压，实现对电机转速的调节。

2、参数设置：指对变频器内部参数进行配置和调整，以适应不同工况要求和用户需求。

3、故障排除：指对变频器工作中出现的故障进行诊断和排除，保证设备正常运行。

4、多机通信：指多个变频器之间通过通信接口进行数据传输和控制，实现协同工作。

5、报警处理：指对变频器报警信号的判断和处理，保证设备运行安全可靠。

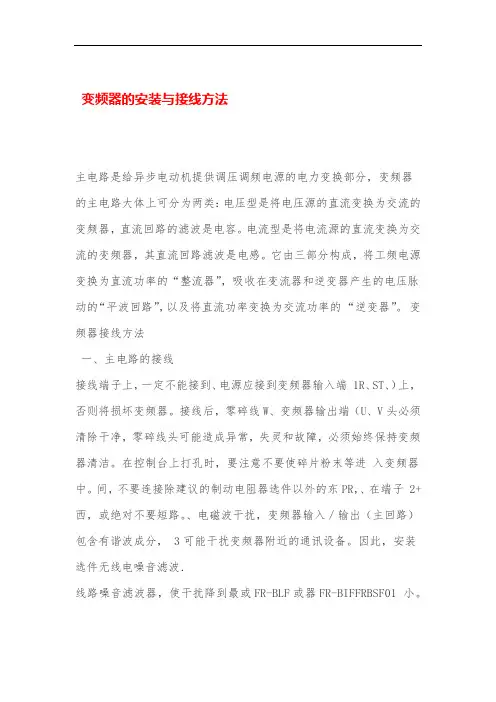

变频器的安装与接线方法主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。

电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。

它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。

变频器接线方法一、主电路的接线接线端子上，一定不能接到、电源应接到变频器输入端 1R、ST、）上，否则将损坏变频器。

接线后，零碎线W、变频器输出端（U、V头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。

在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。

间，不要连接除建议的制动电阻器选件以外的东PR，、在端子 2+ 西，或绝对不要短路。

、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分， 3可能干扰变频器附近的通讯设备。

因此，安装选件无线电噪音滤波．线路噪音滤波器，使干扰降到最或FR-BLF或器FR-BIFFRBSF01 小。

、长距离布线时，由于受到布线的寄生电容充电电流的影响，会 4使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。

因此，最大布线长度要小于规定值。

不得已布线长度超过时，。

156设为1．要把Pr、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪 5 音滤波器。

否则将导致变频器故障或电容和浪涌抑制器的损坏。

以内，应使用适当型号的导线接线。

变频器和 6、为使电压降在2%电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。

以上，用万10min、运行后，改变接线的操作，必须在电源切断 7用表检查电压后进行。

断电后一段时间内，电容上仍然有危险的高压电。

二、控制电路的接线变频器的控制电路大体可分为模拟和数字两种。

、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回 1 继电器程序回路）分开布线。

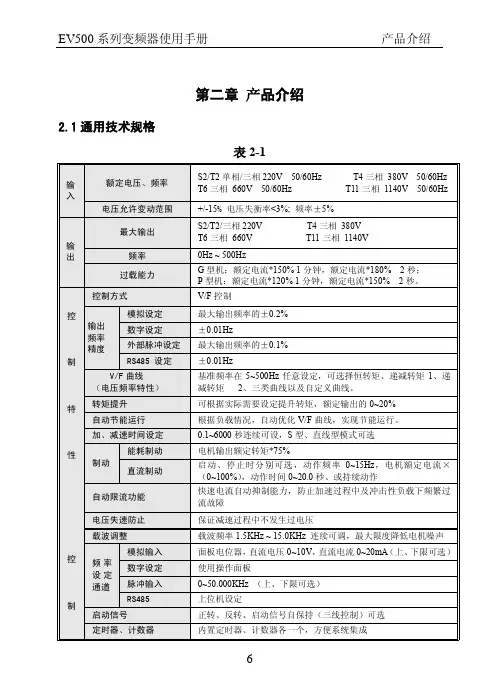

第二章产品介绍2.1通用技术规格
表2-1
2.2.变频器的铭牌2.21系列型号说明
2.2.2额定值
S2/T2 220V变频器的额定值
3AC380V变频器的额定值
3AC660V变频器的额定值
3AC1140V 变频器的额定值
2.2.3变频器各部分说明
图2-1变频器各部分名称示意图
上盖板扣位
上盖板 键盘操作器
电源驱动板
控制板
2.2.4变器频外形尺寸和毛重
二、机械参数
图2-2变频器外形尺寸示意图
图a
图b
三、操作面板的外形尺寸
KB001
图2-3键盘操作器外形及安装尺寸图
KB002
KB003
KB003面板外引托盘
图2-3键盘操作器外形及安装尺寸图
图2-3键盘操作器外形及安装尺寸图
图2-3 KB003面板外引托盘尺寸图。

附录1 功能参数一览表表中符号说明：
×——表示该参数在运行过程中不能更改；* ——表示该参数与变频器的型号有关
1.基本运行参数（P0参数）
2. 启动、停止参数（P1参数）
3 .V/F曲线设定及电机参数（P2参数）
4. 外部输入、输出端子定义（P3参数）
5.辅助运行参数（P4参数）
6. 多段速和PLC参数（P5参数）
7. PID参数（P6参数）
8. 摆频参数（P7参数）
9. 保护参数（P8参数）
10. 通讯参数（P9参数）
11. 状态监控参数一览表
EV500系列变频器使用手册 附录1
80
参数d- 13、d- 34显示符号与外部输入端子状态的对应关系如下：
X1X2X3X4LED 亮：表示有效 LED 灭：表示无效
端子状态
端子状态 端子状态 端子状态 输出状态 输出状态
当前输入端子状态：
有效：X1、X4、X5、X6、X7
无效：X2、X3 当前输出端口状态： 有效：Y1 无效：Y2。

欧陆系列操作手册 The following text is amended on 12 November 2020.调速器概述如何工作用简单术语讲，调速器就是使用控制环（一个内部的电流环和一个外部的速度环）来控制直流电机。

这些控制环在应用框图里可以看到。

框图显示了调速器所有的软件接口关系。

使用操作平台，你能选择调速器所使用的控制环中的两者之一；▲电流环▲速度环（默认）为了调速器更有效的控制，通常提出一个电流和速度反馈信号给一个相应的环。

电流反馈传感器是内置式的，然而速度反馈直接是电枢感应电路提供（默认），或有模拟测速发电机、编码器提供，或将微测速器连接到相关的任选面板来进行。

若将速度限定时，你可以通过电机磁场的控制，也就是励磁，进一部修整调 电枢电压速器的运行。

通过消减励磁电流可以获得电机转速的提高，并且可以超过 励磁电流 DC 电机的额定电枢电压所能获得的速度。

插上一个COMMS 任选技术盒，调速器可以链接一个网络，并被PLC/SCADA 或其它智能设备所控制。

控制特点控制控制线路完全和动力线路隔离（SELV）输出控制●三相全控晶闸管桥●微处理器实现相控扩展的触发范围●可以使用45到65HZ的频率输入作为50或60HZ的电源供应控制功能●全数字式●先进的PI调节，具有完全匹配的电流环，以达到最佳动态运行性能●电流环具有自整定功能●可调速的PI，具有积分分离功能速度控制●采用电枢电压反馈，具有IR补偿●采用编码器反馈，或模拟测速发电机速度范围●用测速发电机反馈，标准为100：1稳态精度●有数字设定值的编码器反馈（串行线路或P3）为%●模拟测速器反馈为%●电压反馈为2%●使用QUADRALOCMKⅡ5720数字控制器可达到绝对精确(误差为%)注意:长期模拟精度，要受测速发电机温度稳定性的影响。

调整软件里的所有调整可在操作平台或是通过串行口来改变，操作平台除了诊断方便外，还提供参数和菜单的监控和标准。

序言感谢您选用本公司的变频调速器，EV500系列变频器是本公司自主开发、生产的高性能通用变频器，该产品采用进口高品质的元器件、优质材料，并融合先进的电机控制理论制造而成。

本手册提供给用户安装配线、参数设定、异常诊断、排除及日常维护等相关注意事项。

为确保能正确安装及操作此系列变频器，请在装机之前，详细阅读本使用手册，并请妥善保存及将本手册交于该机器的使用者。

我们一直致力于产品的不断完善，故本系列变频器的相应资料（使用手册、宣传资料等）如有变动，恕不另行通知。

开箱时，请认真确认以下内容：1.产品是否有破损，零部件是否有损坏、脱落现象，主体是否有碰伤现象；2.本机铭牌所标注的额定值是否与您的订货要求一致；3.本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗漏，请速与本公司或供应商联系，我们将在第一时间为您解决。

目录1.安全信息．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.1安全定义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.2安装注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.3使用注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.4报废注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．52.产品介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6通用技术规格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6变频器的铭牌．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 3. 安装与配线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14安装环境要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14安装方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14变频器部件拆卸与安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15变频器的配线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 4.变频器运行和操作说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．24解释说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24操作面板说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 操作流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27 变频器的运行．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28 5.功能详细说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．295.1基本运行参数(P0参数)．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．295.2启动停止参数（P1参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．325.3V/F参数及电机参数(P2参数)．．．．．．．．．．．．．．．．．．．．．．．．．．．345.4外部输入、输出端子定义(P3参数) ．．．．．．．．．．．．．．．．．．．．．．．365.5辅助运行参数（P4参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．455.6多段速和PLC参数（P5参数）．．．．．．．．．．．．．．．．．．．．．．．．．．535.7PID参数（P6参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．565.8摆频参数(P7参数) ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．605.9保护参数（P8参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．625.10485通讯参数（P9参数）．．．．．．．．．．．．．．．．．．．．．．．．．．646.故障处理及对策．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．65 7．维护与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．67 日常检查与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．67定期维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．67易损部件的检查与更换．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．68存放及保修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．68 附录1：功能参数一览表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．70 附录2：RS485通讯协议．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．81附录3制动电阻/制动单元的选型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．90附录4品质保证与产品保修条例．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．94。

第三章安装与配线3.1 安装环境要求1．请安装于有通风口或换气装置的室内场所，一般应垂直安装。

2．环境温度-10℃~40℃。

若温度超过40℃，应采用强制散热或降额使用。

3．尽量避免高温多湿场所，湿度小于95%，且无积霜及水珠凝结。

4．避免安装在阳光直射的场所。

5．避免安装在有易燃、易爆及腐蚀性气体、液体的环境中。

6．应安装于无灰尘、飘浮性的纤维及金属微粒的环境中。

7．安装平面坚固、无振动，或振动小于5.9m/s2（0.6g）。

8．远离电磁干扰源。

503.4.1主回路端子配线一、变频器与选配件的连接（如图3-6）1. 电网和变频器之间，必须加隔离开关等明显分断装置，确保设备维修时安全。

2. 变频器前必须有带有过流保护的断路器或熔断器，避免后级设备故障造成故障范围扩大。

3. 变频器用于供电控制时，不能用来控制变频器的启停。

4. 当电网波形畸变严重，或变频器在配置直流电抗器后，电源与变频器之间高次谐波的相互影响还不能满足要求时，或为提高变频器输入侧的功率因数，可增设交流输入电抗器。

5. 输入侧EMI 滤波器可抑制从变频器电源线发出的高频噪声干扰6. 为保护变频器和抑制高次谐波，防护电源对变频器的影响，在下列情况下，请配置直流电抗器。

a.当给变频器供电的同一电源节点上有开关式无功补偿电容器柜或带有可控硅相控负载时，因电容器柜开关切换引起无功瞬变，导致网压突变和相控负载造成的谐波和电网缺口，可能对变频器输入整流桥电路造成损害。

b.当要求提高变频器输入端功率因数到0.93以上时，当供电三相电源的不平衡度超过3%时，当变频器接入大容量变压器时，变频器的输入电源回路流过的电流可能对整流电路造成损害。

当变频器供电电图3-6 变频器与选配件连接图源的容量大于1000KVA时，或供电电源容量大于变频器容量的10倍时，需加装直流电抗器。

7. 交流输出电抗器，当变频器到电机的连线超过30m时，建议采用抑制高频振荡的交流输出电抗器，避免电机绝缘损坏，漏电流过大变频器频繁跳保护。

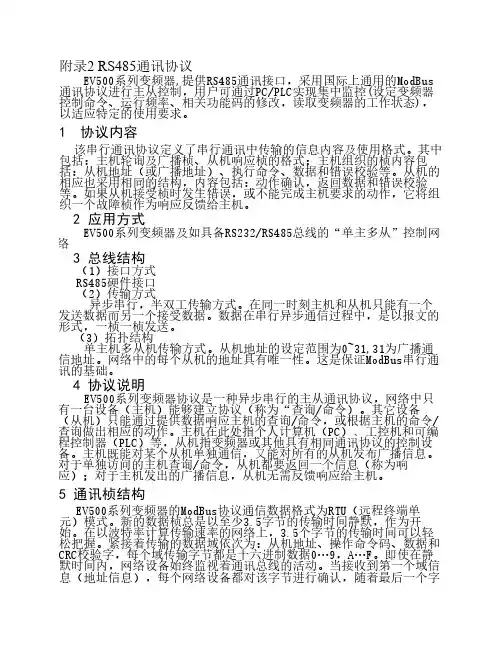

附录2 RS485通讯协议之蔡仲巾千创作EV500系列变频器,提供RS485通讯接口，采取国际上通用的ModBus通讯协议进行主从控制，用户可通过PC/PLC实现集中监控(设定变频器控制命令、运行频率、相关功能码的修改，读取变频器的工作状态)，以适应特定的使用要求。

1 协议内容该串行通讯协议定义了串行通讯中传输的信息内容及使用格式。

其中包含：主机轮询及广播桢、从机响应桢的格式；主机组织的桢内容包含：从机地址（或广播地址）、执行命令、数据和错误校验等。

从机的相应也采取相同的结构，内容包含：动作确认，返回数据和错误校验等。

如果从机接受桢时发生错误，或不克不及完成主机要求的动作，它将组织一个故障桢作为响应反馈给主机。

2应用方式EV500系列变频器及如具备RS232/RS485总线的“单主多从”控制网络3总线结构（1）接口方式RS485硬件接口（2）传输方式异步串行，半双工传输方式。

在同一时刻主机和从机只能有一个发送数据而另一个接受数据。

数据在串行异步通信过程中，是以报文的形式，一桢一桢发送。

（3）拓扑结构单主机多从机传输方式。

从机地址的设定范围为0~31,31为广播通信地址。

网络中的每个从机的地址具有唯一性。

这是包管ModBus串行通讯的基础。

4协议说明EV500系列变频器协议是一种异步串行的主从通讯协议，网络中只有一台设备（主机）能够建立协议（称为“查询/命令）。

其它设备（从机）只能通过提供数据响应主机的查询/命令，或根据主机的命令/查询做出相应的动作。

主机在此处指个人计算机（PC）﹑工控机和可编程控制器（PLC）等，从机指变频器或其他具有相同通讯协议的控制设备。

主机既能对某个从机单独通信，又能对所有的从机发布广播信息。

对于单独访问的主机查询/命令，从机都要返回一个信息（称为响应）；对于主机发出的广播信息，从机无需反馈响应给主机。

5 通讯桢结构EV500系列变频器的ModBus协议通信数据格式为RTU（远程终端单元）模式。

欧陆EV500变频器（二）引言概述：欧陆EV500变频器作为一种先进的电力变频设备，在工业生产中发挥着重要的作用。

本文将深入研究欧陆EV500变频器的各个方面，包括其工作原理、主要特点、应用领域以及优势等内容。

通过对该产品的全面解析，旨在帮助读者更好地了解欧陆EV500变频器，从而在实际应用中能够充分发挥其优势和功能。

正文内容：一、工作原理1.电力变频技术的基本原理1.1变频技术的概念和作用1.2变频器的基本组成和工作原理1.3欧陆EV500变频器的工作原理2.欧陆EV500变频器的工作原理2.1控制电路的设计原理2.2功率电路的设计原理2.3信号处理的原理2.4高效能电源设计原理2.5系统监控与保护原理二、主要特点1.高性能1.1高功率密度1.2高转矩精度1.3高可靠性2.先进的控制算法2.1闭环控制算法2.2模糊控制算法2.3自适应控制算法3.智能化功能3.1自动故障诊断3.2自动能效优化3.3远程监控和控制4.灵活的应用场景4.1可广泛适用的电机类型4.2多种工作模式的支持4.3多种控制接口的兼容5.人性化设计5.1直观友好的操作界面5.2轻盈紧凑的外观设计5.3多种安装和布线方式的支持三、应用领域1.工业生产1.1工厂自动化控制1.2机械加工与制造1.3传动与运输设备2.新能源2.1风力发电2.2太阳能光伏发电2.3水泵和风机控制3.建筑与交通3.1高速公路信号控制系统3.2电梯及自动门控制3.3冷却水泵与风机控制四、优势和性能1.高效能1.1低能量损耗1.2高效能转换率1.3低噪音与抗干扰性2.可靠性2.1先进的保护措施2.2高品质的元器件2.3完善的市场服务3.节能环保3.1节省能源消耗3.2减少碳排放3.3环境友好的设计4.灵活可扩展4.1多种容量规格可选4.2支持多种通讯协议4.3可与其他设备无缝集成5.易于维护5.1易于操作的故障诊断5.2可替换的模块化设计5.3持续的升级与维修支持总结：通过对欧陆EV500变频器的详细解析，我们可以看到，它具有先进的工作原理、诸多特点和明显的优势。
