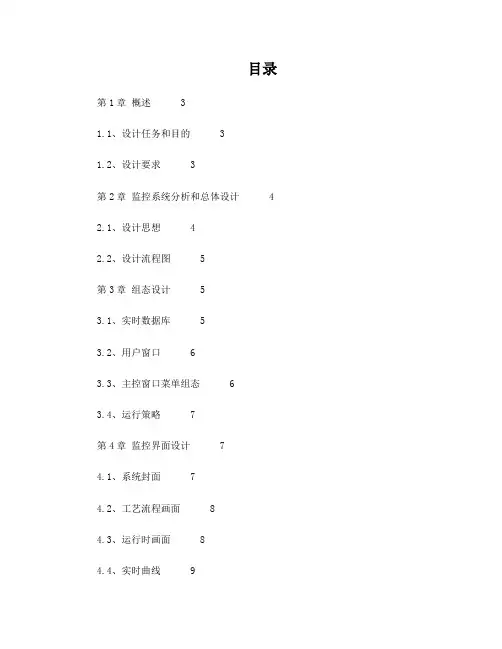

目录第1章概述 31.1、设计任务和目的 31.2、设计要求 3第2章监控系统分析和总体设计 4 2.1、设计思想 42.2、设计流程图 5第3章组态设计 53.1、实时数据库 53.2、用户窗口 63.3、主控窗口菜单组态 63.4、运行策略 7第4章监控界面设计 74.1、系统封面 74.2、工艺流程画面 84.3、运行时画面 84.4、实时曲线 94.5、实时数据 94.6、历史曲线 94.7、历史数据 104.8、实时报警画面 104.9、报警信息浏览 104.10、参数设置画面 11第5章运行策略 115.1、启动策略 115.2、循环策略 125.3、PID控制算法 135.4、报警策略 145.5、报警数据 145.6、历史数据 155.7、水箱对象 15第6章安全策略 166.1、本系统安全机制要求 16 6.2、定义用户和用户组 166.3、系统权限管理 176.4、操作权限管理 176.5、运行时进行权限管理 17 6.6、保护工程文件 186.7、打开时画面 186.8、登陆时画面 196.9、退出时画面 196.10、用户管理画面 196.11、修改密码画面 20第7章程序调试 207.1、程序调试中遇到的问题 20 7.2、解决方法和结果 20第8章课程设计总结 21第9章参考资料 21第1章概述1.1 设计任务和目的本课程设计要求在修完《监控系统程序设计技术》课程后,运用工业监控系统组态软件(MCGS),结合一个自动控制系统,完成该控制系统的上位机监控系统组态设计。
以便掌握监控软件的设计和编程方法,得到计算机监控系统程序设计与调试,以及编写设计技术文件的初步训练,为从事计算机控制方面的工作打下一定基础。
1.2 设计要求1.基本要求(1)监控系统总体设计了解系统设计要求,进行需求分析,确定组态软件输入输出点、内部变量等,构思监控系统的组态框架。
(2)实时数据库组态根据所确定的输入输出点和内部变量点,建立监控系统实时数据库。

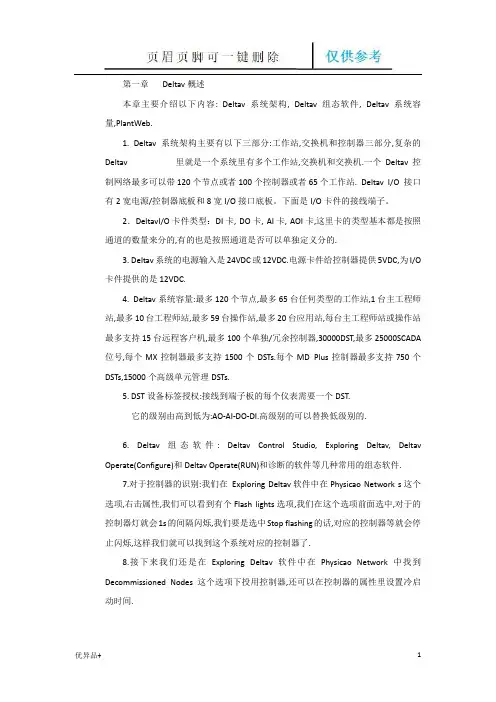

第一章Deltav概述本章主要介绍以下内容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2.DeltavI/O卡件类型:DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O 卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA 位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在Exploring Deltav软件中在Physicao Network s这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层,但是我们实际的工作中除了是batch项目外,我们都只有两层:Area和Control Module。

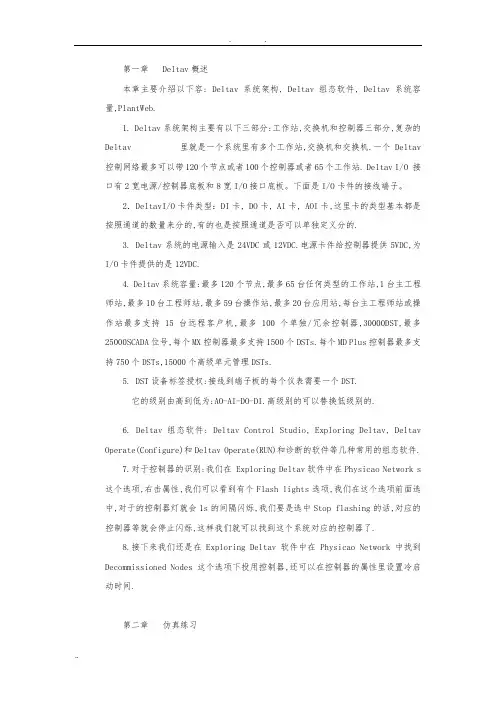

第一章Deltav概述本章主要介绍以下容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav 控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2.DeltavI/O卡件类型:DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在 Exploring Deltav软件中在Physicao Network s 这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层,但是我们实际的工作中除了是batch项目外,我们都只有两层:Area和Control Module。
MCGS组态软件教程第一章:MCGS软件介绍(200字)1.1MCGS软件概述MCGS是一种基于Windows操作系统的集成开发环境,用于图形化创建和编写人机界面。
它提供了丰富的图形组件和脚本编程功能,可以实现各种工业自动化任务。
1.2MCGS软件特点MCGS软件具有友好的操作界面、强大的功能和良好的扩展性。
它支持多种通信协议,可以方便地与各种设备进行数据交互。
此外,MCGS还提供了丰富的图形组件库,可以灵活地设计人机界面。
第二章:MCGS软件安装与配置(200字)2.1MCGS软件安装2.2MCGS软件配置打开MCGS软件后,可以看到一个空白的界面。
点击“配置”按钮,在弹出的配置对话框中进行配置。
配置项包括通信协议、设备地址等。
根据实际情况进行配置,并保存设置。
第三章:MCGS软件界面介绍(200字)3.1主界面3.2工程浏览器工程浏览器显示了当前工程的文件夹和文件结构。
可以在其中创建和管理页面、组态和脚本文件。
3.3画布3.4属性窗口属性窗口显示了当前选中组件的属性。
可以在属性窗口中修改组件的大小、位置、样式等属性。
第四章:MCGS软件基本操作(200字)4.1创建页面在工程浏览器中右键点击“页面”文件夹,选择“新建页面”,即可创建一个新页面。
可以根据需要设置页面的尺寸和背景颜色。
4.2添加组件从工程浏览器中拖拽组件到画布上,即可添加组件。
可以选择按钮、图表、文本框等组件,也可以通过脚本添加自定义组件。
4.4组件交互可以通过脚本编程实现组件的交互。
例如,点击一个按钮后,可以触发一些动作或跳转到另一个页面。
第五章:MCGS软件高级功能(200字)5.1数据通信MCGS软件支持多种通信协议,可以方便地与各种设备进行数据交互。
可以通过配置设备地址和通信协议,实现数据的读取和写入。
5.2图形绘制MCGS软件提供了丰富的图形绘制功能,可以绘制直线、矩形、圆形等图形。
可以根据需要设置线条颜色、填充颜色等属性。
第1章组态软件基本知识1.1 概述组态软件是数据采集监控系统SCADA的软件平台工具,是工业应用软件的一个组成部分,随着组态软件自身及控制系统的发展,监控组态软件部分地与硬件发生分离,为自动化软件的发展提供了充分发挥作用的舞台。
OPC的出现,以及现场总线尤其是工业以太网的快速发展,大大简化了异种设备互连,降低了开发I/O设备驱动软件的工作量。
I/O驱动软件也逐渐向标准化的方向发展。
1.2. 组态软件的种类1.2.1 组态王监控软件1.2.2 WinCC监控软件WinCC是结合西门子在过程自动化领域中的先进技术和Microsoft的强大功能的产物。
作为一个先进的人机界面(HMI)软件和SCADA系统,WinCC提供了适用于工业的图形显示、消息、归档以及报表的功能模板;并具有高性能的过程耦合、快速的画面更新、以及可靠的数据;Wincc还为用户解决方案提供了开放的界面,使得将WinCC集成入复杂、广泛的自动化项目成为可能。
WINCC是完善的HMI/SCADA 软件系统,是高性能的实时信息监控软件平台及企业级的管理信息系统平台WinCC包含编辑和运行两个系统。
WinCC编辑器包含以下编辑工具:(1)WinCC浏览器管理属于一个项目的所有数据,编辑数据所需要的工具由WinCC浏览器自行启动。
(2)图形编辑器图形编辑器是一种用于创建过程画面的面向矢量的作图程序。
可以用包含在对象和样式选项板中众多的图形对象来创建复杂的过程画面;可以通过动作编程将动态添加到单个图形对象上;也可以在库中存储自己的图形对象。
(3)报警记录报警记录提供了显示和操作选项来获取和归档结果。
可以任意地选择消息块、消息级别、消息类型、消息显示以及报表。
(4)变量记录变量记录被用来从运行过程中采集数据并准备将它们显示和归档。
可以自由地选择归档、采集和归档定时器的数据格式。
可以通过WinCC在线趋势和表格控件显示过程值,并分别在趋势和表格形式下显示。
