组态软件概述(1)方案

组态软件概述1、组态软件是什么组态软件是一种面向工业自动化的通用数据采集和监控软件，即SCADA（Supervisory Control And Data Acquisition）软件，亦称人机界面或HMI/MMI（Human Machine Interface/Man Machine Interface）软件，在国内俗称“组态软件”。

组态软件在国内是一个约定俗成的概念，并没有明确的定义，它可以理解为“组态式监控软件”。

“组态(Configure)”的含义是“配置”、“设定”、“设置”等意思，是指用户通过类似“搭积木”的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也就是所谓的“组态”。

它有时候也称为“二次开发”，组态软件就称为“二次开发平台”。

“监控（Supervisory Control）”，即“监视和控制”，是指通过计算机信号对自动化设备或过程进行监视、控制和管理。

简单地说，组态软件能够实现对自动化过程和装备的监视和控制。

它能从自动化过程和装备中采集各种信息，并将信息以图形化等更易于理解的方式进行显示，将重要的信息以各种手段传送到相关人员，对信息执行必要分析处理和存储，发出控制指令等等。

组态软件提供了丰富的用于工业自动化监控的功能，用户根据自己工程的需要进行选择、配置等较为简单的工作来建立自己所需要的监控系统。

组态软件和行业无关,它可以广泛应用于机械、钢铁、汽车、包装、矿山、水泥、造纸、水处理、环保监测、石油化工、电力、纺织、冶金、智能建筑、交通、食品、智能楼宇、实验室等等凡是涉及自动化监控的任何场合。

组态软件既可以完成对小型的自动化设备的集中监控，也能由互相联网的多台计算机完成复杂的大型分布式监控。

还可以和工厂的管理信息系统有机整合起来，实现工厂的综合自动化和信息化。

2、组态软件可以做什么作为通用的监控软件，组态软件都能提供对工业自动化系统进行监视、控制、管理和集成等一系列的功能。

一、组态软件概述及功能组态软件是数据采集监控系统SCADA(Supervisory Control and Data Acquisition)的软件平台工具，是工业应用软件的一个组成部分。

它具有丰富的设置项日，使用方式灵活，功能强大。

组态软件由早先单一的人机界面向数据处理机方向发展，管理的数据量越来越大。

随着组态软件自身以及控制系统的发展，监控组态软件部分地与硬件发生分离，为自动化软件的发展提供了充分发挥作用的舞台。

OPC(OLE for Process Control)的出现，以及现场总线尤其是工业以太网的快速发展，大大简化了异种设备间互连，降低了开发I/O设备驱动软件的工作量。

I/O驱动软件也逐渐向标准化的方向发展。

实时数据库的作用进一步加强。

实时数据库是SCADA系统的核心技术。

从软件技术上讲，SCADA系统的实时数据库，实质上就是一个可统一管理酌、支持变结构的、支持实时计算的数据结构模型。

在实时数据库技术中，还有对工业标准的支持(如OPC规范等)，对分布式计算的支持和对实时数据库系统冗余的支持，等等。

目前看到的所有组态软件都能实现类似的功能：几乎所有运行于32位windows平台的组态软件都采用类似资源浏览器的窗口结构，并对工业控制系统中的各种资源(设备、标签量、画面等)进行配置和编辑；处理数据报警及系统报警；提供多种数据驱动程序；各类报表的生成和打印输出；使用脚本语言提供二次开发的功能；存储历史数据并支持历史数据的查询，等等。

二、WinCC简介西门子视窗控制中心SIMATIC WinCC（Windows Control Center）是HMI／SCADA软件中的后起之秀，1996年进入世界工控组态软件市场，当年就被美国Control Engnieering杂志评为最佳HMI软件，以最短的时间发展成第三个在世界范围内成功的SCADA系统；而在欧洲，它无可争议地成为第一。

在设计思想上，SIMATIC WinCC秉承西门子公司博大精深的企业文化理念，性能最全面、技术最先进、系统最开放的HMI/SCADA软件是WinCC开发者的追求。

组态软件概述组态软件，一般英文简称有三种，分别为HMI/HMI/SCADA，对应全称为，Human and Machine Interface/Man and Machine Interface/Supervisory Control and Data Acquisition,中文翻译为：人机界面/监视控制和数据采集软件。

组态软件，又称组态监控系统软件，是指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，以灵活多样的组态方式（而不是编程方式），为用户提供快速构建工业自动化控制系统监控功能的、通用层次的软件工具，提供良好的用户开发界面和简捷的使用方法，它解决了控制系统通用性问题。

组态软件应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统(RTU System, Remote Terminal Unit)。

通用工业自动化组态软件使用户能根据自己的控制对象和控制目的任意组态，完成最终的自动化控制工程。

组态（Configuration）为模块化任意组合。

通用组态软件主要特点：（1）延续性和可扩充性。

用通用组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级；（2）封装性（易学易用）。

通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能；（3）通用性。

每个用户根据工程实际情况，利用通用组态软件提供的底层设备（PLC、智能仪表、智能模块、板卡、变频器等）的I/O Driver、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程，不受行业限制。

组态软件简介及应用领域组态软件是一种用于实时监控和控制工业过程的计算机应用软件。

它通过以直观的方式显示过程变量、设备状态和报警信息，帮助操作员有效管理工业生产过程。

本文将介绍组态软件的基本概念、特点以及在不同应用领域中的实际应用情况。

一、组态软件概述组态软件是一种基于计算机技术和图形界面的工业自动化软件工具。

它通过将各种过程图、仪表和报警信息等元素以可视化的形式呈现给操作员，使得复杂的工业过程变得直观易懂。

利用组态软件，操作员可以实时监控工艺过程，控制设备状态，同时也可以对数据进行记录、分析和报表生成。

二、组态软件的特点1. 图形化界面：组态软件采用直观的图形化界面，通过图表、仪表、动画等手段展现监控对象的状态和变化情况，使操作员更容易理解和掌握过程信息。

2. 实时性：组态软件可以实时采集、处理和显示过程数据，保持与被监控对象的实时同步，确保操作员能够及时掌握过程的变化。

3. 灵活性：组态软件具有强大的自定义功能，操作员可以根据实际需求自定义界面布局、元素样式、报警处理等，使其更符合实际应用要求。

4. 可扩展性：组态软件支持多种通信协议和接口，可以与各种不同类型的设备和系统进行连接，实现多种数据的采集和控制。

5. 数据分析功能：组态软件提供数据记录、报表生成、趋势分析等功能，帮助用户对过程参数进行分析和优化，提高生产效率和产品质量。

三、组态软件的应用领域1. 工业自动化：组态软件在工业自动化领域的应用十分广泛。

它可以作为监控系统的前端界面，实时显示生产过程的状态和参数，同时可进行远程控制和调整。

此外，组态软件还可以与PLC、DCS等控制设备进行通信，实现对生产过程的集中控制和管理。

2. 智能楼宇：随着智能建筑技术的发展，组态软件被广泛应用于楼宇控制系统中。

它可以实时监控和控制楼宇内的各种设备，如空调、照明等，提高能源利用效率，降低运营成本。

3. 交通运输：组态软件在交通运输系统中的应用主要体现在交通信号灯控制、道路监控和车辆调度等方面。

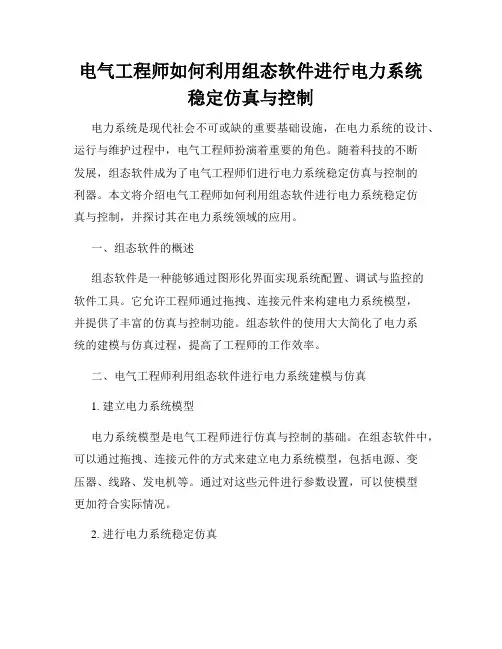

电气工程师如何利用组态软件进行电力系统稳定仿真与控制电力系统是现代社会不可或缺的重要基础设施，在电力系统的设计、运行与维护过程中，电气工程师扮演着重要的角色。

随着科技的不断发展，组态软件成为了电气工程师们进行电力系统稳定仿真与控制的利器。

本文将介绍电气工程师如何利用组态软件进行电力系统稳定仿真与控制，并探讨其在电力系统领域的应用。

一、组态软件的概述组态软件是一种能够通过图形化界面实现系统配置、调试与监控的软件工具。

它允许工程师通过拖拽、连接元件来构建电力系统模型，并提供了丰富的仿真与控制功能。

组态软件的使用大大简化了电力系统的建模与仿真过程，提高了工程师的工作效率。

二、电气工程师利用组态软件进行电力系统建模与仿真1. 建立电力系统模型电力系统模型是电气工程师进行仿真与控制的基础。

在组态软件中，可以通过拖拽、连接元件的方式来建立电力系统模型，包括电源、变压器、线路、发电机等。

通过对这些元件进行参数设置，可以使模型更加符合实际情况。

2. 进行电力系统稳定仿真电力系统稳定仿真是电气工程师评估电力系统运行安全性与稳定性的重要手段。

在组态软件中，可以对电力系统模型进行各种仿真测试，例如短路故障、过电流故障等，以评估系统的稳定性。

仿真结果可以帮助工程师分析电力系统的故障响应、动态特性等，为系统的稳定运行提供参考。

3. 优化电力系统控制策略组态软件还提供了对电力系统控制策略进行优化的功能。

通过对电力系统模型进行控制参数的调整与计算，可以优化电力系统的自动调节、保护与控制策略，提高系统的稳定性与可靠性。

工程师可以根据仿真结果，对控制参数进行调整，使系统能够更好地应对各种异常情况。

三、电气工程师利用组态软件进行电力系统实时监控与控制1. 实时监控电力系统运行状态组态软件可以与电力系统实时数据进行连接，实时获取电力系统的运行状态信息。

通过组态软件提供的监控界面，工程师可以直观地了解系统中各个元件的状态、参数及其相互关系。

工业组态软件概述工业组态软件是一类专门设计用于监控、控制和管理工业生产过程的软件。

它能够集成和整合各种工业设备、设施和系统，并提供友好的用户界面，使操作人员能够方便地监测和控制整个生产过程。

本文将对工业组态软件的概述进行详细介绍。

1.设备连接：工业组态软件能够与各种类型的设备进行连接，包括传感器、控制器、开关、执行器等。

它能够通过串口、以太网、无线网络等多种通信方式与设备进行通信，并实时获取设备的状态数据。

2.数据采集：工业组态软件能够实时采集来自各个设备的数据，包括温度、压力、流量、速度等传感器测量的数据，以及设备状态、报警信息等。

这些数据将用于后续的监控和控制操作。

3.数据处理和分析：工业组态软件能够对采集到的数据进行处理和分析，包括数据筛选、计算、统计、建模等。

它能够实现实时数据监控，检测设备运行异常和故障，并及时报警。

4. 用户界面：工业组态软件提供友好的用户界面，可以通过HMI （Human-Machine Interface）的形式展示工业生产过程的各种数据和状态。

用户可以通过可视化的图形界面来监控设备运行情况、执行控制命令、进行参数设置等操作。

5.控制和调度：工业组态软件能够实现对工业生产过程的实时控制和调度。

它能够根据设定的控制规则和算法，对设备进行自动控制，以实现生产过程的优化和最大化产能利用。

6.数据存储和查询：工业组态软件能够将采集到的历史数据进行存储和管理，以便后续查询和分析。

它能够支持多种数据库系统，并提供灵活的数据查询和统计功能。

同时，工业组态软件还能够生成各种报表，用于数据分析和决策。

7.报警和故障管理：工业组态软件能够对设备的报警信息进行监控和处理。

一旦设备发生故障或异常情况，工业组态软件将及时发出报警信号，并提供故障排查和修复的指导。

工业组态软件在工业生产过程中起到了至关重要的作用。

它能够实现自动化控制，提高生产效率和质量，并降低成本和风险。

通过工业组态软件，操作人员可以实时监控和控制生产过程，及时发现和解决问题，提高工作效率和安全性。

一、教学目标1. 知识目标：（1）使学生了解组态软件的基本概念、功能和特点。

（2）使学生掌握组态软件的安装、配置和使用方法。

（3）使学生能够利用组态软件进行简单的监控、报警和数据处理。

2. 能力目标：（1）培养学生独立思考、分析问题、解决问题的能力。

（2）培养学生动手实践、团队协作的能力。

（3）培养学生将理论知识与实际应用相结合的能力。

3. 情感目标：（1）激发学生对组态软件的兴趣，提高学习积极性。

（2）培养学生严谨的学习态度和良好的团队精神。

（3）增强学生的创新意识和实践能力。

二、教学内容1. 组态软件概述2. 组态软件的安装与配置3. 组态软件的基本功能4. 组态软件的实际应用案例三、教学过程1. 导入新课教师简要介绍组态软件的基本概念、功能和特点，激发学生的学习兴趣。

2. 讲解与演示（1）组态软件概述：讲解组态软件的定义、发展历程、应用领域等。

（2）组态软件的安装与配置：演示组态软件的安装步骤、配置方法等。

（3）组态软件的基本功能：讲解组态软件的监控、报警、数据处理等功能。

（4）组态软件的实际应用案例：展示一些成功的组态软件应用案例，帮助学生理解组态软件的实际应用。

3. 实践操作（1）分组：将学生分成若干小组，每组配备一台计算机。

（2）任务分配：教师根据教学内容，为每组分配具体的实践任务。

（3）实践操作：学生在教师的指导下，利用组态软件完成实践任务。

（4）讨论与交流：各小组分享实践心得，教师点评并总结。

4. 总结与反思教师引导学生总结本次课程的学习内容，反思自己在学习过程中的收获和不足。

四、教学评价1. 课堂表现：观察学生在课堂上的参与程度、发言积极性等。

2. 实践操作：评价学生在实践操作中的熟练程度、创新意识等。

3. 作业完成情况：检查学生完成作业的质量和进度。

五、教学资源1. 教材：组态软件相关教材2. 课件：组态软件教学课件3. 实践平台：组态软件实践平台4. 教学视频：组态软件教学视频六、教学进度安排1. 第1课时：组态软件概述2. 第2课时：组态软件的安装与配置3. 第3课时：组态软件的基本功能4. 第4课时：组态软件的实际应用案例通过以上教学过程，使学生掌握组态软件的基本知识和技能，提高学生的实践能力和创新能力。
