监控组态软件功能和使用

SCADA(监控组态软件)简介——撰文作者：realinfoSCADA简介SCADA是Supervisory Control And Data Acquisition的英文缩写，国内流行叫法为监控组态软件。

从字面上讲，它不是完整的控制系统，而是位于控制设备之上，侧重于管理的纯软件。

SCADA所接的控制设备通常是PLC（可编程控制器），也可以是智能表，板卡等。

早期的SCADA运行与DOS,UNIX，V MS。

现在多数运行在Windows操作系统中，有的可以运行在Linux 系统。

SCADA不只是应用于工业领域，如钢铁、电力、化工，还广泛用于食品，医药、建筑、科研等行业。

其连接的I/O通道数从几十到几万不等。

下面就其结构、功能、接口、开发工具等方面予以介绍。

SCADA体系结构1.1 硬件结构通常SCADA系统分为两个层面，即客户/服务器体系结构。

服务器与硬件设备通信，进行数据处理何运算。

而客户用于人机交互，如用文字、动画显示现场的状态，并可以对现场的开关、阀门进行操作。

近年来又出现一个层面，通过Web发布在Internat上进行监控，可以认为这是一种“超远程客户”。

硬件设备(如PLC)一般既可以通过点到点方式连接，也可以以总线方式连接到服务器上。

点到点连接一般通过串口(RS232)，总线方式可以是RS485，以太网等连接方式。

总线方式与点到点方式区别主要在于：点到点是一对一，而总线方式是一对多，或多对多。

在一个系统中可以只有一个服务器，也可以有多个，客户也可以一个或多个。

只有一个服务器和一个客户的，并且二者运行在同一台机器上的就是通常所说的单机版。

服务器之间，服务器与客户之间一般通过以太网互连，有些场合（如安全性考虑或距离较远）也通过串口、电话拨号或GPRS方式相连。

1.2 软件体系结构SCADA有很多任务组成，每个任务完成特定的功能。

位于一个或多个机器上的服务器负责数据采集，数据处理（如量程转换、滤波、报警检查、计算、事件记录、历史存储、执行用户脚本等）。

组态软件的基本功能与特点解析组态软件是一种用于可视化监控和控制系统的软件工具，广泛应用于各种工业自动化领域。

在本文中，我们将对组态软件的基本功能和特点进行解析，以便更好地了解和应用这一技术。

一、基本功能1. 数据采集与处理：组态软件可以通过连接传感器、仪器仪表和现场设备，实时采集各种数据，例如温度、压力、流量等。

采集的数据可以进行处理、统计和分析，并显示在监控界面上，帮助用户实时了解系统状态和工艺参数。

2. 监视与控制：组态软件提供直观、友好的界面，通过图形化的方式展示设备和过程的状态。

用户可以通过监控界面实时查看设备运行情况，并进行远程监控和控制操作，如开关设备、调节参数等，实现对系统的实时监控和远程控制。

3. 报警与事件管理：组态软件可以根据设定的条件和规则，实时监测系统状态，一旦发生异常或超出设定范围，及时发出报警并显示在监控界面上。

同时，软件还能记录和管理事件日志，方便用户查阅和分析。

4. 数据存储与查询：组态软件可以将采集到的数据进行存储和管理，支持历史数据的查询和导出。

用户可以根据需要查看历史数据，进行数据分析和统计，帮助改进和优化系统运行。

二、特点解析1. 灵活定制：组态软件具有较高的灵活性和可定制性，用户可以根据自身需求自定义监控界面和功能。

通过拖拽、缩放等操作，用户可以按需添加仪表、图表、报警指示灯等控件，构建个性化的监控界面。

2. 跨平台兼容：组态软件通常支持多种操作系统和平台，如Windows、Linux、Android等。

这使得它可以在不同的设备和终端上运行，实现跨平台监控和控制，提高系统的可用性和便捷性。

3. 可视化操作：组态软件通过图形化的方式展示系统和设备状态，使得操作更加直观、易于理解。

用户可以通过点击、拖拽等简单的操作完成系统的监控和控制，无需深入了解底层复杂的控制原理和编程知识。

4. 数据分析与报表：组态软件通常提供数据分析和报表功能，用户可以通过内置的数据统计和分析工具，对采集到的数据进行处理和分析，生成图表和报表，帮助用户更好地理解和优化系统运行。

监控组态软件技术及应用监控组态软件是一种用于监控和控制系统的软件，它通常用于工业自动化、楼宇自动化和安防等领域。

监控组态软件提供了一个可视化的界面，使用户能够实时监测系统状态、控制设备、收集和分析数据。

监控组态软件的主要功能包括数据采集、图形显示、报警处理和数据分析等。

首先，它可以通过与监控设备和传感器的接口实现数据采集，从而实时获取系统的各种参数和状态信息。

其次，它提供了灵活而直观的图形显示界面，通过图表、图像和动画等形式展示系统的实时数据，帮助用户直观地了解系统的运行情况。

第三，监控组态软件能够对系统的运行参数进行监测，并在出现异常情况时及时发出报警，以便用户可以及时采取措施。

最后，它还提供了数据处理和分析的功能，帮助用户分析系统的性能和效益，优化系统的运行。

监控组态软件的应用非常广泛。

在工业自动化领域，它可以用于实时监测和控制工厂生产线上的机器和设备，帮助工程师了解工艺过程和装置的运行情况，发现并解决问题。

在楼宇自动化领域，它可以用于监控和控制大楼的空调、照明、安防等系统，实现节能减排和提高办公环境的舒适性。

在安防领域，它可以用于监控和管理视频监控系统，帮助监控员实时掌握监控区域的情况，提供有效的安全保护。

监控组态软件的技术包括图形显示技术、通信技术和数据处理技术等。

首先，图形显示技术是监控组态软件的核心技术之一。

它使用图形对象和控件来表示和操作系统中的各种实体和参数，实现数据可视化。

通过图形编辑工具，用户可以方便地创建和编辑监控页面，将控制按钮、图表、动画和报警等元素添加到页面中，实现实时的数据显示和操作。

其次，通信技术是实现监控组态软件与监控设备和传感器之间数据交换的基础。

它可以通过串口、以太网、无线等方式实现与各种硬件设备的通信，实现数据的采集和控制。

通过通信协议的支持，监控组态软件能够与不同厂家和型号的设备进行集成，实现对多样化系统的监控和控制。

最后，数据处理技术是监控组态软件的重要组成部分。

组态软件的基本原理和功能介绍组态软件是一种用来对所控制的系统进行组态编辑和监控的软件。

通过这种软件，可以轻松管理一个复杂的系统，如工业自动化系统、电力控制系统、环境控制系统和建筑自动化系统等。

本文将介绍组态软件的基本原理和主要功能。

一、基本原理组态软件的基本原理是利用计算机技术收集分布在不同位置的各种设备的信息，并将它们汇集到一个中央控制器中。

中央控制器将这些信息与各种控制算法相结合，处理后通过执行出口输出给各种执行元件，实现对各种设备的精确控制。

组态软件的运行需要相应的硬件设备，通常由一个工控机、一个人机界面和各种输入输出设备组成。

工控机作为系统的核心，通过操作人员提供的指令和控制算法，对各种信息进行处理，然后再将它们发送到控制器上。

人机界面是与操作人员直接交互的部分，用于向系统提供指令和接收反馈信息。

输入输出设备包括传感器、执行元件等，用于向系统提供各种控制信号和采集各种反馈信息。

二、主要功能组态软件的主要功能包括系统组态、运行监控、故障诊断、数据存储和报警管理。

下面将分别进行详细介绍：1.系统组态系统组态是组态软件最基本的功能之一，它主要用于对于所控制的系统进行组态编辑，包括设备的连接、节点的设置、设备的参数配置、控制算法的制定等。

通过组态软件，用户可以方便快捷地构建一个自己需要的系统。

用户只需要将各种设备连接起来，并设置相应的参数，便可以很容易地实现对各种设备的控制和监控。

2.运行监控运行监控是组态软件的主要功能之一，它主要用于对所控制的系统进行实时监控和控制。

通过运行监控功能，用户可以随时掌握系统的运行状况，发现并及时排除故障。

运行监控功能可以对系统中的各种数据进行监控和实时采集，同时还可以对系统做出相应的控制操作。

例如，当系统某个设备出现故障时，可以通过运行监控功能对其进行诊断和修复。

3.故障诊断故障诊断是组态软件的另一个重要功能，它主要用于对系统中的故障进行诊断和解决。

通过故障诊断功能，用户可以轻松地定位故障并提供修复方案。

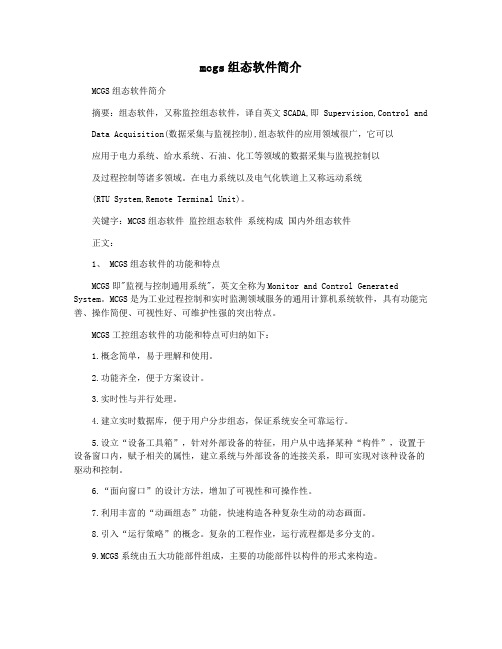

mcgs组态软件简介MCGS组态软件简介摘要：组态软件，又称监控组态软件，译自英文SCADA,即 Supervision,Control andData Acquisition(数据采集与监视控制),组态软件的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。

关键字：MCGS组态软件监控组态软件系统构成国内外组态软件正文：1、 MCGS组态软件的功能和特点MCGS即"监视与控制通用系统"，英文全称为Monitor and Control Generated System。

MCGS是为工业过程控制和实时监测领域服务的通用计算机系统软件，具有功能完善、操作简便、可视性好、可维护性强的突出特点。

MCGS工控组态软件的功能和特点可归纳如下：1.概念简单，易于理解和使用。

2.功能齐全，便于方案设计。

3.实时性与并行处理。

4.建立实时数据库，便于用户分步组态，保证系统安全可靠运行。

5.设立“设备工具箱”，针对外部设备的特征，用户从中选择某种“构件”，设置于设备窗口内，赋予相关的属性，建立系统与外部设备的连接关系，即可实现对该种设备的驱动和控制。

6.“面向窗口”的设计方法，增加了可视性和可操作性。

7.利用丰富的“动画组态”功能，快速构造各种复杂生动的动态画面。

8.引入“运行策略”的概念。

复杂的工程作业，运行流程都是多分支的。

9.MCGS系统由五大功能部件组成，主要的功能部件以构件的形式来构造。

10.支持OLE Automation技术。

MCGS允许用户在Visual Basic中操作MCGS中的对象，提供了一套开放的可扩充接口，用户可根据自己的需要用VB编制特定的功能构件来扩充系统的功能。

11.MCGS中数据的存储不再使用普通的文件，而是用数据库来管理一切。

地址：深圳发展中心大厦2207 电话：755－82239523 SCADA(监控组态软件)简介SCADA简介SCADA是Supervisory Control And Data Acquisition的英文缩写，国内流行叫法为监控组态软件。

从字面上讲，它不是完整的控制系统，而是位于控制设备之上，侧重于管理的纯软件。

SCADA所接的控制设备通常是PLC（可编程控制器），也可以是智能表，板卡等。

早期的SCADA运行与DOS,UNIX，VMS。

现在多数运行在Windows操作系统中，有的可以运行在Linux系统。

SCADA不只是应用于工业领域，如钢铁、电力、化工，还广泛用于食品，医药、建筑、科研等行业。

其连接的I/O通道数从几十到几万不等。

下面就其结构、功能、接口、开发工具等方面予以介绍。

SCADA体系结构1.1 硬件结构通常SCADA系统分为两个层面，即客户/服务器体系结构。

服务器与硬件设备通信，进行数据处理何运算。

而客户用于人机交互，如用文字、动画显示现场的状态，并可以对现场的开关、阀门进行操作。

近年来又出现一个层面，通过Web发布在Internat上进行监控，可以认为这是一种“超远程客户”。

硬件设备(如PLC)一般既可以通过点到点方式连接，也可以以总线方式连接到服务器上。

点到点连接一般通过串口(RS232)，总线方式可以是RS485，以太网等连接方式。

总线方式与点到点方式区别主要在于：点到点是一对一，而总线方式是一对多，或多对多。

在一个系统中可以只有一个服务器，也可以有多个，客户也可以一个或多个。

只有一个服务器和一个客户的，并且二者运行在同一台机器上的就是通常所说的单机版。

服务器之间，服务器与客户之间一般通过以太网互连，有些场合（如安全性考虑或距离较远）也通过串口、电话拨号或GPRS方式相连。

典型的硬件配置图如下：1.2 软件体系结构SCADA有很多任务组成，每个任务完成特定的功能。

位于一个或多个机器上的服务器负责数据采集，数据处理（如量程转换、滤波、报警检查、计算、事件记录、历史存储、执行用户脚本等）。

组态软件在电力系统监控中的作用组态软件是一种专门用于实时监控和控制电力系统运行的软件工具。

它通过将电力系统的各种设备和元件以图形化的方式显示在计算机屏幕上，实现对电力系统运行状态的实时监测、故障诊断和远程控制。

组态软件在电力系统监控中扮演着重要的角色，本文将围绕其功能和优势进行详细探讨。

一、实时监测组态软件能够实时地对电力系统进行监测，通过与各种传感器和监测仪表的连接，获取电力系统各个节点的参数信息。

它能够对电压、电流、功率等关键参数进行实时监测，并将监测数据以图形化的形式展示出来，使操作人员能够直观地了解电力系统的运行状况。

同时，组态软件还能对电力系统的各个部分进行拓扑分析，发现潜在的故障点，提前采取相应的措施，确保电力系统的安全稳定运行。

二、故障诊断电力系统往往会遇到各种故障，如断电、过载、短路等。

组态软件通过对整个电力系统的在线监测，能够快速识别故障点，并及时给出警报。

当电力系统发生故障时，组态软件能够提供详细的故障信息，并标注出故障点所在位置，帮助操作人员迅速定位问题并采取相应的修复措施。

此外，组态软件还能模拟电力系统的故障情况，帮助操作人员进行故障诊断和故障分析，提高故障处理的效率和准确性。

三、远程控制组态软件具备远程控制的能力，它可以通过与电力系统中的执行器相连接，实现对电力设备的遥控和遥调。

操作人员可以通过组态软件远程对电力系统进行控制，比如打开、关闭某个开关，调节电压或电流等。

这种远程控制的方式不仅方便了操作人员的工作，提高了操作的灵活性，同时也降低了操作人员的工作强度和操作风险。

四、故障预警与预测组态软件还具备故障预警与预测的功能，通过对电力系统历史数据和实时数据的分析，它能够判断电力系统是否存在潜在的故障风险，并提前发出警报。

组态软件能够对电力系统中的各种参数进行实时监测，根据历史数据和模型算法，预测电力系统的未来运行趋势和故障发生概率。

这为操作人员提供了提前采取措施、防范故障的机会，保障了电力系统的安全稳定运行。

综合自动化监控组态软件功能和用途一、PECSTAR主要有以下几方面的功能1.支持多种硬件与软件规约的数据采集通讯功能2.多种数据计算、统计功能3.智能化图形用户界面4.在线修改保护定值、节点容量动态扩充。

ML560、等设备5.灵活组态的自定义报表6.历史数据查询和运行管理统计信息7.安全性管理和操作跟踪管理8.事故追忆及故障分析工具二、名词及概念：主域服务器：负责管理全网统一口令、全网统一时标，负责接受各监控及客户节点机的登录申请，负责动态的联络和管理各台机之间的网络通信。

监控前台机：1、实时监测数据采集机（称为 SCADA SERVER）,负责与硬件设备实时通信，完成前台通信的全部功能，还要负责应答远方机的数据请求，处理远方机的遥控命令。

2、 SERVER同时处理前台设备的历史数据存储工作，历史数据存在本机硬盘上，同时也能保存在网络服务器上。

3、系统中的监控前台机必须安装在与硬件通信线相连的计算机上，一个厂可设置两台监控机，一主一备，主机退出后，由备机接替主机进行采集、控制、通信和数据存储监控后台机：1、后台监测点可以广泛安装于网络中的任意一台记算机，但同时登录运行的在线后台数目将有一个数目限制。

后台机分为两种：在线后台机（通过TCP/IP协议直接与系统通信，速度快，可遥控，网络资源占用大）；离线后台机（通过文件交换获取数据，速度慢，不能遥控，占用资源少）。

2、后台机监控功能可分为实时监控和报表工作站两部分。

只具有实时监控功能的计算机可实现查询和遥控功能。

三、软件组态：即根据系统需求，整定和配置综合自动化软件系统1.根据系统结构配置网络节点表，指定厂站的名称和位置2.在监控厂站机上进行系统测点表配置，进行通道设备测点的定义。

1）厂指Pecstar2系统中的前台监控机，即系统中具有通信采集数据功能的计算机。

在网络节点表设置中，设置前台机的厂都需要指定厂号，厂号顺序0-9。

一个厂可能包含两个网络节点，一台为主机，一台为备机。

监控组态软件实验报告实验报告：监控组态软件引言：随着科技的不断发展，监控系统在各个领域中得到了广泛应用。

为了更好地管理和控制监控系统，监控组态软件应运而生。

本实验旨在介绍监控组态软件的基本概念、功能以及操作方法，并通过实际操作加深对该软件的理解。

一、实验目的1.了解监控组态软件的定义、功能和应用领域；2.掌握监控组态软件的基本操作方法；3.能够根据实际需求进行监控组态软件的配置。

二、实验器材1.个人电脑；2.监控组态软件。

三、实验过程1.概述监控组态软件的定义、功能和应用领域，理解组态软件在监控系统中的重要性。

2.熟悉监控组态软件的安装、配置和启动步骤。

3.学习监控组态软件的基本操作方法，包括创建监控界面、添加监控设备、配置监控参数等。

4.根据实际需求，对监控组态软件进行配置和调试，将监控设备与软件进行连接，并实时显示监控画面。

5.通过实际监控操作，了解监控组态软件的性能和使用体验。

四、实验结果与分析1.通过实验我们了解到，监控组态软件可以根据监控系统的需求进行定制化配置，灵活性较高。

2.监控组态软件可以实现多种监控设备的接入，例如摄像头、探测器等，并可进行统一管理。

3.监控组态软件支持实时监控和远程查看，方便用户掌握监控系统的动态情况。

五、实验总结通过本次实验，我们对监控组态软件有了更深入的了解。

监控组态软件在各个领域中都得到广泛应用，对于提高工作效率、加强安全管理具有重要作用。

在实际应用中，我们能够根据具体需求对监控组态软件进行配置和调试，将监控设备与软件进行连接，并实时显示监控画面。

实验中我们还发现，监控组态软件具有较高的灵活性，可以根据用户的需求进行定制化配置。

通过实际操作，我们深刻体会到监控组态软件的性能和使用体验。

希望通过本次实验，我们能够更好地理解和应用监控组态软件。
