产品的主要技术、结构、性能、特点、材料产地和质量水平
一、产品制造流程工艺说明和流程图
（一）瓷片生产工艺流程图（二次烧）：
一：原料
釉面砖的质量稳定最主要来自于坯体及原料本身的稳定，所以对原料的选择和使用成为了釉面砖产品生产的第一道门户，也是最重要的环节,釉面砖产品主要原料种类：坭、砂、石、化工料。
二：球磨
球磨工序就是把各种原料按照一定的配比，通过球磨机的转动及研磨体的研磨，变成浆状物质的过程。
三：制粉
制粉工序也属于原料加工的辅助工序，通过加热，使球磨工序制备的浆料变成粉料的过程。
四：压制
通过压机的压制，使制粉工序生产的粉料变釉面光砖半成品的过程。
五：素烧
压制成型后进行第一次素烧，温度1160-1170度，时间55-60分。
六：淋釉
素坯流入淋釉线进行施底釉、防水釉、面釉，釉料分为哑光面釉、有光面釉。
七：印花
采用平网、辊筒及目前行业最先进的喷墨印花技术。
八：烧成
从原料到烧成，共经历了五道大的工序，付诸了生产大部分人员的心血，最终是否有
所收获，就取决于烧成工序的烧成结果，釉面砖产品需要很高的温度烧成，釉烧55分，温
度1110-1120度。
九：产品分选
为了使不合格的产品不流入仓库和消费者手中，必须对抛光后的产品进行分选。
通过分选，根据花色的异同，把相同花色的产品归为一个色别，并且把不符合内控分选
标准的产品挑选出，作为不合格产品进行处理，确保用户使用到优质产品。
（二）抛光砖生产工艺流程图（一次烧）：
一：原料
抛光砖的花色稳定最主要来自于坯体及原料本身的稳定，所以对原料的选择和使用成为了抛光砖产品生产的第一道门户，也是最重要的环节,抛光砖产品主要原料种类：坭、砂、石、化工料。
二：球磨
球磨工序就是把各种原料按照一定的配比，通过球磨机的转动及研磨体的研磨，变成
浆状物质的过程。
三：制粉
制粉工序也属于原料加工的辅助工序，通过加热，使球磨工序制备的浆料变成粉料的过程。
四：压制
通过压机的压制，使制粉工序生产的粉料变成抛光砖半成品的过程。
五：干燥
压机压制的抛光砖半成品通过干燥窑，把水份蒸发，使其半成品的强度提高，能够符合运输或印花时不产生开裂。
六：印花
无机颜料通过花网印在干燥后的砖坯表面，使颜料渗进砖坯内部的过程就被称为印花；最终在抛光后，颜料的颜色又能够重新显现在砖坯表面，这就是渗花抛光砖被称为“渗花”的来源。
七：烧成
从原料到烧成，共经历了五道大的工序，付诸了生产大部分人员的心血，最终是否有所收获，就取决于烧成工序的烧成结果，抛光砖产品需要很高的温度烧成，通常都是在1200摄氏度左右。
八：抛光
烧成后的半成品表面是没有图案的，需要把表层拨开，图案才能够显现出来。故而需要有抛光工序对半成品进行加工。
通常抛光的厚度都保持在0.6~1.２毫米左右。
抛光后的光度可达到60度以上。
九：分选
为了使不合格的产品不流入仓库和消费者手中，必须对抛光后的抛光砖进行分选。
通过分选，根据花色的异同，把相同花色的产品归为一个色别，并且把不符合内控分选标准的产品挑选出，作为不合格产品进行处理。
十：超洁亮
超洁亮的使用材料是高科技纳米无机材料，制作过程需要通过两次研磨和抛光，工艺控制复杂困难,它的工艺原理是:纳米材料(液态)施在抛光砖的表面，通过磨头在表面进行研磨和抛光，使纳米材料充分填充在砖表面的毛孔内部，达到防污和增加亮度的目的。
技术参数响应表
检测中心设备一览表
技术规格书
1、概要
本技术规格书是招标文件的组成部分，内容包括本次招标采购货物的有关技术要求、条款和资料。
投标人须对招标文件中涉及到的专利负责，并保证不伤害业主的利益。在法律范围内，所有文字、商标和技术侵权造成的相关费用，业主概不负责。
2、交货期要求
由各投标人按招标货物一览表，分施工段供货，交货期是指从发货通知发出到货物到达现场指定地点所需的天数。
3、环境要求
位于浙江中部沿海，地处亚热带，温度：-5℃—40℃，冬季较为干燥，夏季较为潮湿。投标人在投标时应对环境和条件加以考虑，提供适合的产品。
4、质量保证期
货物安装完毕、验收合格交付使用后,卖方需提供为期24个月的质量保证期，在此期间，如出现开裂、翘曲、变形等任何在正常使用过程中出现的质量问题，卖方须负责免费调换。
5、技术要求
1）品种、尺寸规格：抛光砖（室内地砖）600×600、800×800；地砖300×300；室内墙面砖300×600和300×300。
2）颜色：投标人按招标人提供的样品提供各自偏离最小的产品。
3）技术参数要求：

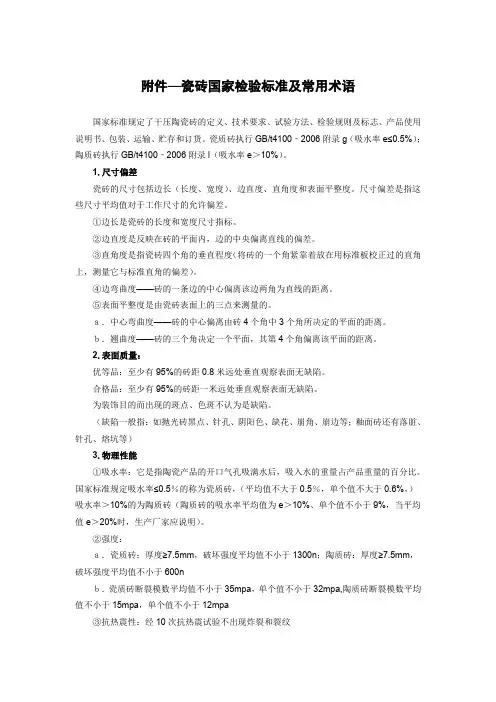

本次采购的瓷砖质量要求符合GB/T4100-2006《陶瓷砖》的要求，各类砖的材质、规格、颜色等均按甲方提供样品；放射性指标应为达到GB6566-2001《建筑材料放射性核素限量》标准的A类产品。主要技术参数应达到下表要
