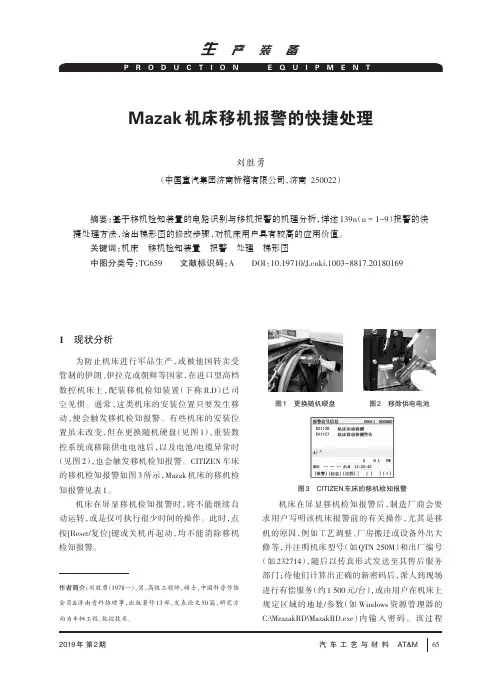

摘要：基于移机检知装置的电路识别与移机报警的机理分析，详述139n （n ＝1-9）报警的快捷处理方法，给出梯形图的修改步骤，对机床用户具有较高的应用价值。

关键词：机床移机检知装置报警处理梯形图中图分类号：TG659文献标识码：ADOI ：10.19710/ki.1003-8817.20180169Mazak 机床移机报警的快捷处理刘胜勇（中国重汽集团济南桥箱有限公司，济南250022）作者简介：刘胜勇（1978—），男，高级工程师，硕士，中国科普作协会员&济南青科协理事，出版著作13部，发表论文50篇，研究方向为车辆工程、数控技术。

1现状分析为防止机床进行军品生产，或被他国转卖受管制的伊朗、伊拉克或朝鲜等国家，在进口型高档数控机床上，配装移机检知装置（下称R.D ）已司空见惯。

通常，这类机床的安装位置只要发生移动，便会触发移机检知报警。

有些机床的安装位置虽未改变，但在更换随机硬盘（见图1），重装数控系统或移除供电电池后，以及电池/电缆异常时（见图2），也会触发移机检知报警。

CITIZEN 车床的移机检知报警如图3所示，Mazak 机床的移机检知报警见表1。

机床在屏显移机检知报警时，将不能继续自动运转，或是仅可执行很少时间的操作。

此时，点按[Reset/复位]键或关机再起动，均不能消除移机检知报警。

机床在屏显移机检知报警后，制造厂商会要求用户写明该机床报警前的有关操作，尤其是移机的原因，例如工艺调整、厂房搬迁或设备外出大修等，并注明机床型号（如QTN 250M ）和出厂编号（如232714），随后以传真形式发送至其售后服务部门；待他们计算出正确的新密码后，派人到现场进行有偿服务（约1500元/台），或由用户在机床上规定区域的地址/参数（如Windows 资源管理器的C:\MzazakRD\MazakRD.exe ）内输入密码。

该过程图1更换随机硬盘图2移除供电电池图3CITIZEN车床的移机检知报警大致需要1-3天时间，某些用户的紧张生产任务必会受到影响。

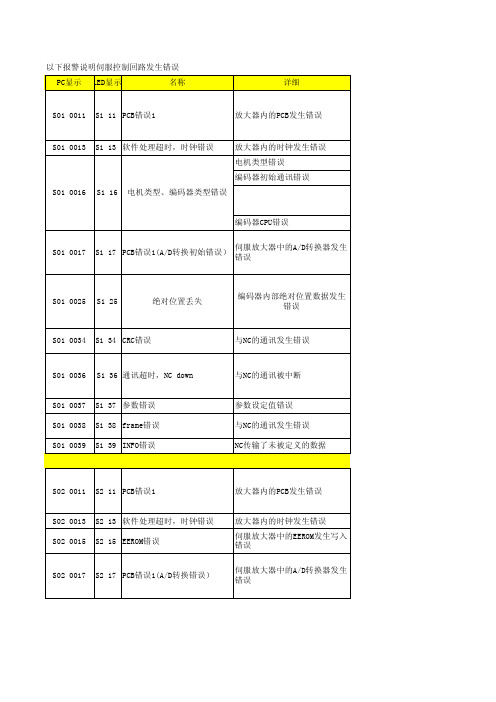

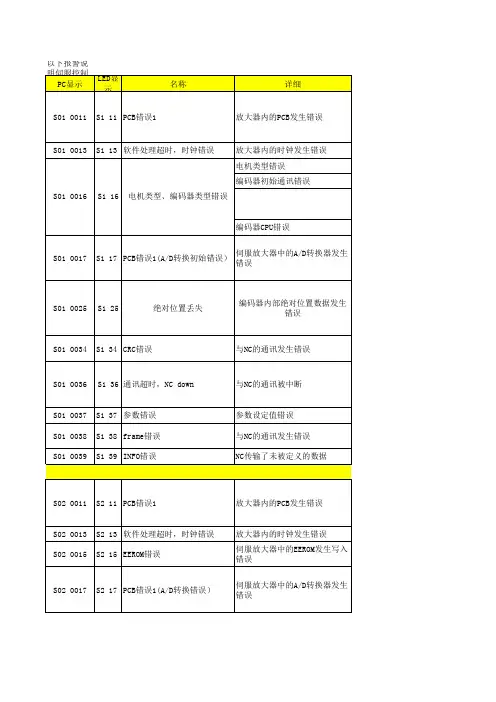

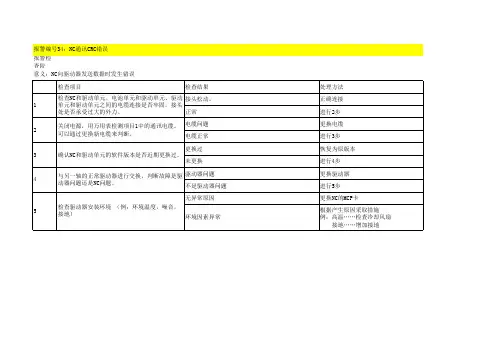

以下报警说明伺服控制回路发生错误PC显示LED显示名称详细S010011S111PCB错误1放大器内的PCB发生错误S010013S113软件处理超时，时钟错误放大器内的时钟发生错误S010016S116电机类型、编码器类型错误电机类型错误编码器初始通讯错误编码器CPU错误S010017S117PCB错误1(A/D转换初始错误）伺服放大器中的A/D转换器发生错误S010025S125绝对位置丢失编码器内部绝对位置数据发生错误S010034S134CRC错误与NC的通讯发生错误S010036S136通讯超时，NC down与NC的通讯被中断S010037S137参数错误参数设定值错误S010038S138frame错误与NC的通讯发生错误S010039S139INFO错误NC传输了未被定义的数据S020011S211PCB错误1放大器内的PCB发生错误S020013S213软件处理超时，时钟错误放大器内的时钟发生错误S020015S215EEROM错误伺服放大器中的EEROM发生写入错误S020017S217PCB错误1(A/D转换错误）伺服放大器中的A/D转换器发生错误S020018S218PCB错误（LSI错误）伺服放大器中的LSI发生错误S020020S220编码器故障伺服放大器与编码器之间的通讯发生错误S020024S224接地问题电源接通时，检测到接地输出错误S030010S310电压不足电源电压为160V或更低S030030S330再生错误内部再生电阻或外部再生选项超过再生容许值再生晶体管错误S030031S331超速电机速度超过允许的瞬间速度S030032S332过电流电流超过伺服放大器容许值S030033S333过电压伺服放大器中的转换器电压达到400V或更高S030046S346电机过热运行方式使得电机连续过载S030050S350过载1伺服放大器或伺服过载保护功能启动。

（参见过载保护特性中的11-1）S030051S351过载2由于机床撞机或过载，最大输出电流连续几秒针。

---------------------------------------------------------------最新资料推荐------------------------------------------------------伺服常见报警处理常见报警处理方法 27 号报警（编码器 U、 V、 W 信号错误报警）发生原因：检测出的编码器 U、 V、 W 信号无效，同时为 0 或同时为 1 。

处理办法：1 . 查看编码器线是否固定牢固。

编码器线与电机连接处或 CN3 端口处连接是否松弛。

如有松弛将其固定牢固，重新上电就可消除 27 号报警。

2. 查看编码器信号是否连接正确，检查编码器各个信号是否连接到对应的端口上。

如发现有信号接错，则需重新接编码器线。

待接好后重新上电就可消除 27 号报警。

3. 查看编码器状态 dp20,看数码管三段是否会出现同时亮，如有出现同时亮的情况，则说明电机编码器有问题，更换电机。

4. 如上面方法都不能消除 27 号报警，则更换编码器线再试，如还不行，则有可能是伺服驱动器出现问题。

先更换伺服驱动器后再试，看是否可以消除 27 号报警。

30 号报警（电机失速报警）发生原因：定子速度长时间跟不上设定转速。

处理方法：1 . 检查伺服电机动力线 U、 V、 W 相序是否连接正确，是1 / 11否把电机动力线端子 U 相错误的连接到驱动器V 相端子上了，如U、 V、 W 相序接错，再运行时则会出现 30 号报警。

2. 检查电机负载机械部分是否卡死。

3. 检查驱动器各个连接端口是否连接正确。

查看驱动器端子 L1 、 L2、 R、 S、 T、 U、 V、 W 是否连接到对应的端口上。

4. 查看电机实际负载是否超过电机额定负载。

5. 把电机动力线线从驱动器取下，用万用表测 U-V、 V-W、U-W 两两之间阻抗,若阻值范围 5 欧以内, 且三组数据大概相等，则说明电机绕组没问题（若阻值异常，则电机绕组可能有问题）。
